Классификация и характеристики сварочных роботов

Мобильные сварочные роботы — это роботы, выполняющие сварочные работы; они в основном состоят из двух частей: самого робота и сварочного оборудования. Сварочные роботы обычно подразделяются на роботы точечной и дуговой сварки. Роботов можно встретить в работе в различных отраслях, и мобильные сварочные роботы являются одним из наиболее широко используемых типов в промышленности. Итак, знаете ли вы классификацию и особенности сварочных роботов? Давайте рассмотрим соответствующее описание.

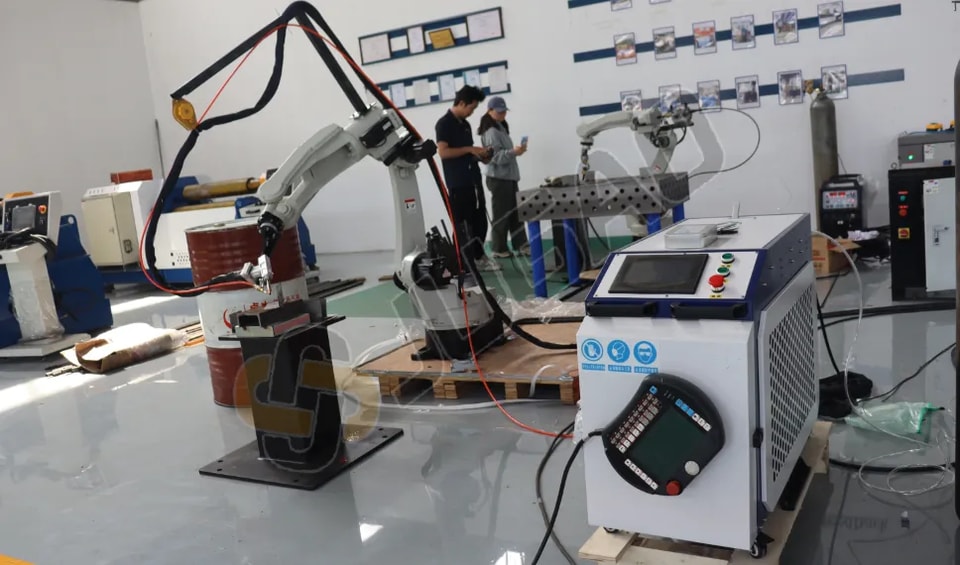

Характеристики роботов дуговой сварки

Роботы дуговой сварки в основном используют сварку в среде защитного газа. На робота для дуговой сварки можно устанавливать распространённые источники питания, такие как тиристорные, инверторные, с управлением формой волны, импульсные и неимпульсные. Поскольку шкаф управления робота использует цифровое управление, а сварочный источник питания в основном имеет аналоговое управление, между источником питания и шкафом управления требуется интерфейс.

Их характеристики можно свести к следующему:

1. Высокая производительность и стабильность

l Возможность непрерывной работы: может работать 24 часа в сутки без остановки, значительно повышая производительность.

l **Стабильное время цикла:** такие параметры, как скорость сварки, скорость подачи проволоки и траектория колебаний, остаются постоянными и не зависят от усталости оператора или колебаний уровня его квалификации, что обеспечивает одинаковое время производственного цикла для каждого изделия.

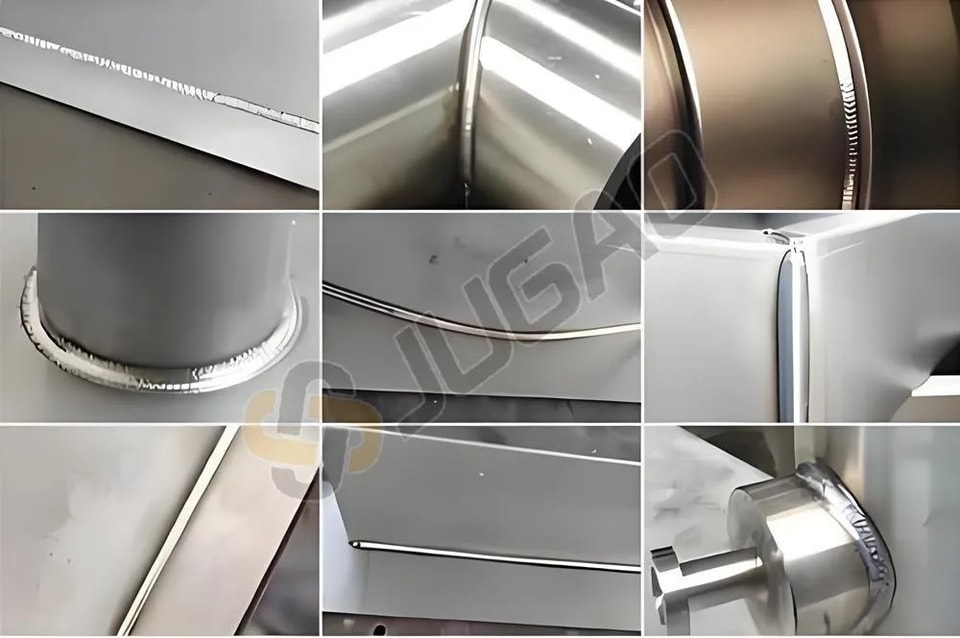

2. **Отличная стабильность качества сварки:**

l Высокая точность траектории: чрезвычайно высокая повторяемость (обычно ±0,05 мм — ±0,1 мм) позволяет точно воспроизводить заданную траекторию и избегать случайных дефектов, характерных для ручной сварки, таких как подрез, смещение шва и наплывы.

l Стабильные параметры процесса: точное управление сварочным током, напряжением, длиной дуги и скоростью сварки обеспечивает эстетичный формирование шва, стабильное проплавление и существенно снижает долю переделок.

l Снижение физических нагрузок: при тяжёлой сварке крупных конструкций (например, машиностроительной техники и секций судов) робот снимает необходимость учитывать физические пределы оператора при удержании сварочной горелки, легко выполняя длительную сварку в сложных положениях.

34. **Высокая гибкость и интеграция с автоматизацией:**

l Быстрое переналадка: путём изменения управляющей программы робот может быстро адаптироваться к требованиям сварки различных изделий, что особенно подходит для многономенклатурного мелкосерийного производства.

l Сопряжение с внешними осями: обычно оснащается функцией синхронизации с позиционером. Робот и позиционер (поворотный стол) работают синхронно, постоянно удерживая сварочную горелку в положении «вертикально вниз» или в оптимальной сварочной ориентации, что позволяет выполнять высококачественную сварку сложных пространственных кривых.

l Системная интеграция: легко интегрируется с системами загрузки и выгрузки, транспортными роботами, системами машинного зрения и системами контроля качества (такими как лазерное слежение за сварным швом и мониторинг сварочной ванны), образуя беспилотные интеллектуальные производственные ячейки или цифровые цеха.

4. Зависимость от подготовки и управления перед производством

l Высокие требования к точности заготовок: роботы дуговой сварки — это устройства типа «обучи и воспроизведи» либо системы, опирающиеся на высокоточные датчики. Если точность установки заготовки низкая или зазор при сборке непостоянен, робот не может так же гибко корректировать технику, как человек-сварщик, что легко приводит к прожогу или непровару. Поэтому обычно требуются высокоточные приспособления и оснастка.

l Порог входа в программирование и обслуживание: хотя доступны автономное программирование и обучение методом перетаскивания, от операторов по-прежнему требуются высокий уровень навыков программирования, знание сварочных процессов и компетенции в обслуживании оборудования.

l Большие первоначальные инвестиции: само оборудование, позиционер, оснастка и приспособления, системы защиты безопасности, а также последующие затраты на обслуживание относительно высоки.

В целом, ключевые характеристики роботов дуговой сварки — это стабильность, эффективность и точность, что значительно повышает стабильность качества сварки и уровень автоматизации производства. Однако при этом предъявляются более высокие требования к точности смежных процессов (подготовка материала, разделка кромок, сборка), а также к управлению процессом и техническому обслуживанию.

Характеристики роботов точечной сварки

Из-за использования интегрированного сварочного пистолета сварочный трансформатор устанавливается за сварочным пистолетом, поэтому трансформатор робота точечной сварки должен быть максимально миниатюрным. В настоящее время новые таймеры основаны на микрокомпьютерах, поэтому шкаф управления робота может напрямую управлять таймером без необходимости в отдельном интерфейсе.

Сварочный пистолет робота точечной сварки использует электросервоприводный сварочный пистолет. Открытие и закрытие пистолета осуществляется серводвигателем с обратной связью по кодовому диску, что позволяет произвольно выбирать и заранее задавать степень раскрытия пистолета в соответствии с фактическими потребностями, а усилие зажима между электродами также может плавно регулироваться.

Характеристики роботов точечной сварки можно свести к следующему:

1. Чрезвычайно высокая скорость движения и короткое время цикла

l Высокоскоростное движение: роботы точечной сварки обычно приводятся в движение сервомоторами переменного тока и обладают чрезвычайно высокой ускорением и скоростью перемещения (максимальная скорость может превышать 2,0 м/с), что позволяет быстро перемещаться между сотнями точек сварки. 1. Чрезвычайно

l Короткое время цикла: сварка одной точки обычно занимает всего 1,5–3 секунды (включая прижатие, подачу тока, выдержку и паузу). Робот может с чрезвычайно высокой скоростью выполнять точное позиционирование между точками сварки, удовлетворяя высоким требованиям к циклу на автомобильных производственных линиях, где автомобиль сходи́т с конвейера каждые несколько десятков секунд.

2. Высокая грузоподъёмность и высокожёсткая конструкция

l Большая нагрузка: роботам точечной сварки требуются интегрированный сварочный трансформатор, сварочные клещи (включая электродные плечи), кабели и водяные охлаждающие трубопроводы. Общая нагрузка обычно составляет от 100 до 500 кг (значительно выше, чем 6–20 кг у роботов дуговой сварки).

l Усиление конструкции: из-за значительных ударных и реактивных сил, возникающих при закрытии и прижатии сварочных клещей (усилие обычно достигает 300–600 кгс), корпус робота и конструкция запястья должны обладать чрезвычайно высокой жёсткостью, чтобы в момент приложения давления положение точки сварки не смещалось.

3. Интегрированный сварочный пистолет и технология сервоуправления

l Интегрированный сварочный пистолет: чтобы снизить потери в кабеле и повысить скорость отклика, роботы точечной сварки обычно используют интегрированные трансформаторные сварочные пистолеты (трансформатор и сварочный пистолет объединены), которые непосредственно устанавливаются на запястье робота.

l Сервосварочный пистолет (с приводом от серводвигателя): современные высококлассные роботы точечной сварки широко используют сервосварочные пистолеты, которые имеют значительные преимущества по сравнению с традиционными пневматическими сварочными пистолетами:

² Более долгий срок службы электродов: точное управление скоростью закрытия электродов снижает разбрызгивание при ударе.

² Точное и регулируемое давление: сварочное давление можно динамически настраивать в зависимости от толщины листа и числа слоёв.

² Гибкий ход: автоматическая регулировка хода раскрытия в зависимости от различных заготовок, без необходимости заменять цилиндры или регулировать концевые выключатели.

² Контроль качества: обратная связь в реальном времени по износу электродов облегчает прогнозное обслуживание.

4. Сложная синхронизация внешних осей и пространственная доступность

l Многоосевое взаимодействие: на сварочных линиях кузовов автомобилей роботы точечной сварки обычно должны быть синхронизированы с сервопозиционерами или с седьмой осью (напольный/подвесной рельс), чтобы обеспечить сварку крупногабаритных и сложных криволинейных поверхностей, таких как кузовные панели, крыши и половые панели, в любом положении.

l Способность обхода препятствий: сложная конструкция кузова автомобиля и высокая плотность точек сварки (в типичном автомобиле 3000–5000 точек сварки) требуют от робота сложных возможностей планирования траектории, чтобы избежать помех между сварочным пистолетом и кузовом или оснасткой в ограниченном пространстве.

5. Высокая зависимость от оснастки, приспособлений и системной интеграции

l Точное позиционирование: контактная сварка очень чувствительна к зазорам при сборке заготовок. Чтобы обеспечить качество сварного шва (диаметр ядра, глубину проплавления), обычно требуются высокоточные сварочные приспособления, которые полностью фиксируют заготовку и предотвращают зазоры или смещение при прижиме.

l Сложность системы: роботизированная станция контактной сварки включает не только сам робот, но и систему водяного охлаждения (для охлаждения трансформатора сварочного пистолета и электродов), электродообдирочный станок (автоматически шлифует наконечник электрода для сохранения проводимости), сварочный контроллер и систему группового управления (сдвигает во времени подачу питания при одновременной работе нескольких роботов, чтобы избежать колебаний в сети).

6. Интеллектуальный онлайн-мониторинг качества

l Адаптивная компенсация: современные роботы для контактной сварки обладают адаптивными возможностями для компенсации износа электродов, изменений толщины заготовки и шунтирования тока. Они могут в реальном времени регулировать сварочный ток и время приложения давления, отслеживая такие параметры, как динамическое сопротивление и смещение электрода.

l Прослеживаемость качества: параметры сварки каждой точки (ток, давление, время, число циклов износа электрода) могут загружаться в Manufacturing Execution System (MES), что обеспечивает полную прослеживаемость качества на протяжении всего жизненного цикла. Это распространённое требование в системах качества автомобильной промышленности (например, IATF 16949).

Итог: ключевые характеристики роботов для контактной сварки можно свести к следующему: высокая грузоподъёмность, высокоскоростное точка-точка перемещение, точное приложение давления сервосварочными клещами и системная интеграция, сильно зависящая от оснастки и приспособлений.

В автомобильном производстве роботы для контактной сварки являются основным оборудованием на линии кузова. Технические задачи заключаются не только в управлении высоконагруженным движением самого робота, но и в глубокой интеграции сварочных процессов и систем автоматизации — включая компенсацию износа электродов, многомашинное координированное управление и мониторинг качества сварки в реальном времени. Если вы оцениваете применение роботов для контактной сварки, рекомендуется сосредоточиться на точности позиционирования заготовки, настройке цикла переточки электродов и резервировании системы охлаждения. Именно эти факторы часто определяют время бесперебойной работы производственной линии.

На этом завершено введение в классификацию и характеристики сварочных роботов. Сварочные роботы широко применяются в различных отраслях. Их появление снизило трудоёмкость ручного труда, позволило работать в сложных условиях, выполнять операции непрерывно, повысить производительность труда и сократить инвестиции предприятия.
