Скорость лазерной сварки, мощность лазера и толщина материала

Соотношение между скоростью лазерной сварки, мощностью и толщиной материала имеет решающее значение для определения качества и эффективности сварочных процессов. Эти три фактора (скорость сварки, мощность лазера и толщина материала) взаимосвязаны и должны быть оптимизированы для получения прочных, бездефектных сварных швов. Понимание их взаимодействия жизненно важно для таких отраслей, как автомобилестроение, аэрокосмическая промышленность и производство, где точность и целостность материала имеют первостепенное значение.

Основное введение в лазерный сварочный аппарат

Лазерный сварочный аппарат использует высокоэнергетический лазерный импульс для локального нагрева материала на небольшой площади; за счет теплопроводности материал плавится, и происходит сварка. Принцип его работы в основном включает следующие аспекты:

l Оптическая фокусировка: лазерный сварочный аппарат использует лазерный луч, создаваемый лазером, а также линзы, зеркала и другие оптические компоненты, чтобы сфокусировать лазерную энергию на сварочной точке.

l Теплопроводность: когда лазерный луч воздействует на поверхность заготовки, лазерная энергия поглощается и преобразуется в тепловую энергию. Тепло постепенно передается вдоль металлической проводящей части сварного соединения посредством теплопроводности, повышая ее температуру.

l Плавление и смешивание: когда поверхность металла нагревается до достаточно высокой температуры, металл начинает плавиться и образует ванну расплава. Под действием лазерного луча ванна расплава быстро растекается и смешивается, обеспечивая соединение металлического шва.

l Охлаждение и кристаллизация: после прекращения действия лазерного луча расплавленная ванна постепенно охлаждается и в процессе кристаллизации образует сварное соединение. В ходе кристаллизации молекулы металла перестраиваются и кристаллизуются, формируя прочное сварное соединение.

Преимущества лазерного сварочного аппарата

l Высокая точность: позволяет достигать сварки с точностью до микронного уровня, особенно подходит для сварки миниатюрных и сложных конструкций.

l Высокая скорость: особенно в режиме глубокой проплавки благодаря концентрации лазерной энергии ванна получается небольшой и глубокой, что обеспечивает высокую скорость сварки и высокую производительность.

l Малая деформация: по сравнению с традиционными методами сварки лазерная сварка отличается меньшим тепловложением и меньшим воздействием на окружающий материал, что способствует снижению деформации после сварки.

l Небольшая зона термического влияния: позволяет снизить тепловое воздействие на окружающие материалы и повысить качество сварных соединений.

Мощность лазерной сварки, скорость и толщина материала

1. Источник питания лазерной сварки

Мощность лазера — решающий фактор, определяющий глубину проплавления шва и общее количество энергии, подводимой при сварке. Она определяет тепло, необходимое для расплавления основного материала и формирования сварочной ванны. Для более толстых листов обычно требуется более высокая мощность лазера, чтобы обеспечить достаточную глубину проплавления, тогда как тонкие материалы можно защитить от чрезмерного расплавления или прожога за счёт более низких настроек мощности.

l Более высокая мощность: позволяет добиться большей глубины проплавления, подходит для сварки более толстых материалов. Однако при слишком высокой мощности на тонком листе это может привести к нестабильности малого отверстия, разбрызгиванию и даже прожогу.

l Сниженное энергопотребление: больше подходит для более тонких листов, обеспечивает лучший контроль и предотвращает перегрев, который может вызвать деформацию или плавление материала.

Мощность лазера необходимо тщательно подбирать в зависимости от толщины материала, чтобы обеспечить надлежащее сплавление и отсутствие дефектов.

2. Скорость сварки

Скорость сварки — это скорость, с которой лазер перемещается вдоль сварного соединения. Она влияет на количество тепла, подводимого на единицу длины, и является ключевым фактором, определяющим качество сварки. Между скоростью сварки и мощностью лазера существует прямая зависимость, поскольку увеличение одного параметра обычно требует корректировки другого для сохранения требуемых характеристик сварки.

l Более высокая скорость сварки: снижает тепловложение на единицу длины шва, что полезно для тонких материалов и позволяет избежать перегрева и деформации. Однако если скорость при заданной мощности слишком высокая, шов может оказаться с недостаточным проплавлением, что приведёт к слабому соединению или неполному сплавлению.

l Снижение скорости сварки: увеличивает тепловложение, позволяя расплавить больше материала и добиться большей глубины проплавления в основной металл. Это преимущественно для более толстых листов, но может вызвать перегрев тонких материалов или чрезмерное растекание расплавленного металла.

Использование оптимальной скорости сварки критически важно для баланса тепловложения и предотвращения распространённых дефектов сварки (таких как пористость, трещины или деформация).

3. Толщина материала

Толщина свариваемых материалов играет решающую роль при определении требуемой мощности и допустимой скорости сварки. Более толстые листы требуют большего количества тепла для достижения полного проплавления, а это означает, что лазер должен работать на более высокой мощности и, возможно, потребуется снизить скорость сварки, чтобы обеспечить достаточное время для поглощения тепла. Напротив, более тонкие листы требуют меньшей мощности и более высокой скорости, чтобы предотвратить избыточное тепловложение, которое может привести к расплавлению или прожогу.

l Более толстые листы: для достижения полного проплавления требуется больше энергии. Лазер должен обеспечивать более высокую мощность, а скорость сварки должна быть ниже, чтобы передать материалу достаточное количество энергии.

l Более тонкие листы: требуется меньше энергии, поэтому мощность лазера можно снизить, а скорость сварки увеличить. Тонкие материалы более склонны к термической деформации, поэтому точный контроль этих параметров имеет критическое значение.

Взаимосвязь между мощностью, скоростью и толщиной

Соотношение между скоростью лазерной сварки, мощностью и толщиной листа — это поиск баланса. Для каждой толщины материала существует оптимальное сочетание мощности лазера и скорости сварки, обеспечивающее высокое качество сварки, нужную глубину проплавления и минимальное количество дефектов.

Например, при сварке толстых стальных листов увеличение мощности лазера без корректировки скорости сварки может привести к чрезмерному тепловложению, вызывая такие дефекты, как коробление или слишком широкие сварные валики. И наоборот, снижение скорости сварки без увеличения мощности может привести к слишком глубокому проплавлению шва и, как следствие, к перегреву материала. Для тонких материалов избыточная мощность в сочетании с низкой скоростью сварки может привести к чрезмерному расплавлению или прожогу материала.

Соотношение между скоростью лазерной сварки и толщиной листа

Толстые листы требуют меньшей скорости сварки

При лазерной сварке более толстых листов материалу требуется больше тепла для достижения полного проплавления и обеспечения достаточной прочности соединения. Поэтому крайне важно снизить скорость сварки, чтобы луч лазера имел достаточно времени для передачи тепла по всей толщине материала. Если скорость сварки слишком высокая, лазерная энергия не сможет полностью проникнуть в материал, что может привести к недостаточной глубине проплавления, прерывистому шву или недостаточной прочности соединения.

l Толстый лист (>6 мм): скорость сварки должна быть низкой, чтобы лазерная энергия могла полностью пройти через всю толщину листа и сформировать стабильный и высокопрочный шов.

Тонкие листы можно сваривать быстрее

По сравнению с толстыми листами тонколистовые материалы (менее 2 мм) требуют меньше тепла, что позволяет лазеру легче проходить через всю толщину. Это даёт возможность повысить скорость сварки, эффективно предотвращая перегрев или чрезмерное расплавление, а значит — избегать деформации шва или прожога. Кроме того, более высокая скорость сварки может значительно повысить общую эффективность.

l Тонкий лист (<2 мм): скорость сварки должна быть высокой, чтобы уменьшить деформацию, прожог и другие дефекты сварки, вызванные перегревом материала.

Влияние мощности лазера на скорость сварки и толщину листа

Мощность лазера определяет количество энергии, подводимой в процессе сварки. Лазеры высокой мощности обеспечивают более интенсивный тепловой поток, поэтому идеально подходят для сварки более толстых материалов, тогда как лазеры малой мощности лучше подходят для тонких листов. При выборе скорости сварки крайне важно согласовать мощность лазера с толщиной листа, чтобы обеспечить достаточное проплавление без перегрева материала.

Лазерная сварка толстого листа высокой мощностью

При сварке более толстых листов требуется более высокая мощность лазера, чтобы обеспечить достаточную передачу тепла в материал и сформировать стабильную сварочную ванну. В сочетании с меньшей скоростью сварки лазерная энергия может равномерно нагревать материал в течение более длительного времени, обеспечивая глубину проплавления.

l Мощность 6 кВт, сварка толстого листа (10 мм): скорость сварки обычно составляет 0,5–1,2 м/мин.

Лазерная сварка тонкого листа малой мощностью

При сварке тонких листов меньшая мощность и более высокая скорость помогают предотвратить перегрев и деформацию шва. Как правило, при мощности лазера в диапазоне 2–3 кВт можно обрабатывать листы толщиной менее 2 мм.

l Мощность 2 кВт, сварка тонкого листа (1 мм): скорость сварки обычно составляет 5–10 м/мин.

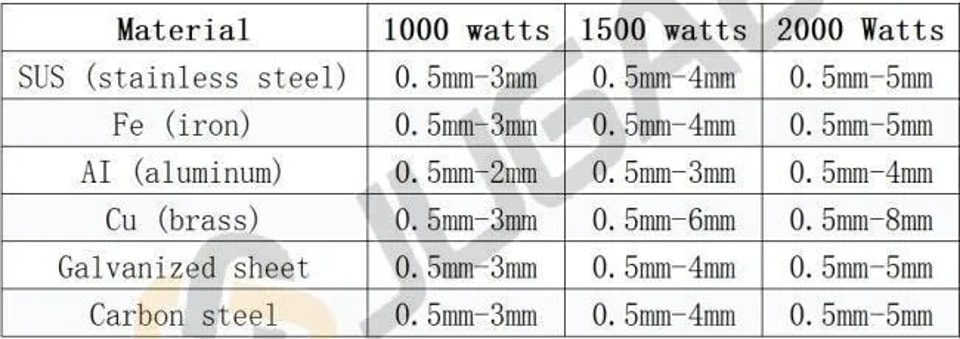

Таблица сравнения мощности и скорости лазерного сварочного аппарата

Ниже приведено сравнение мощности лазерной сварочной машины и скорости сварки при различной толщине листа:

l Тонкий лист (1–2 мм): сочетание низкой мощности (2–3 кВт) и высокой скорости сварки (5–10 м/мин) подходит для такого типа сварки, обеспечивая высокую производительность без чрезмерного тепловыделения.

l Средний и толстый лист (4–6 мм): средняя мощность (4–6 кВт) в сочетании со средней скоростью сварки (1–3 м/мин) позволяет обеспечить глубину проплавления и избежать чрезмерной зоны термического влияния.

l Толстые листы (>6 мм): для толстых листов используйте высокую мощность (8–10 кВт) в сочетании с медленной скоростью сварки (0,5–1 м/мин), чтобы обеспечить достаточное проникновение тепла в материал и образование высокопрочного соединения.

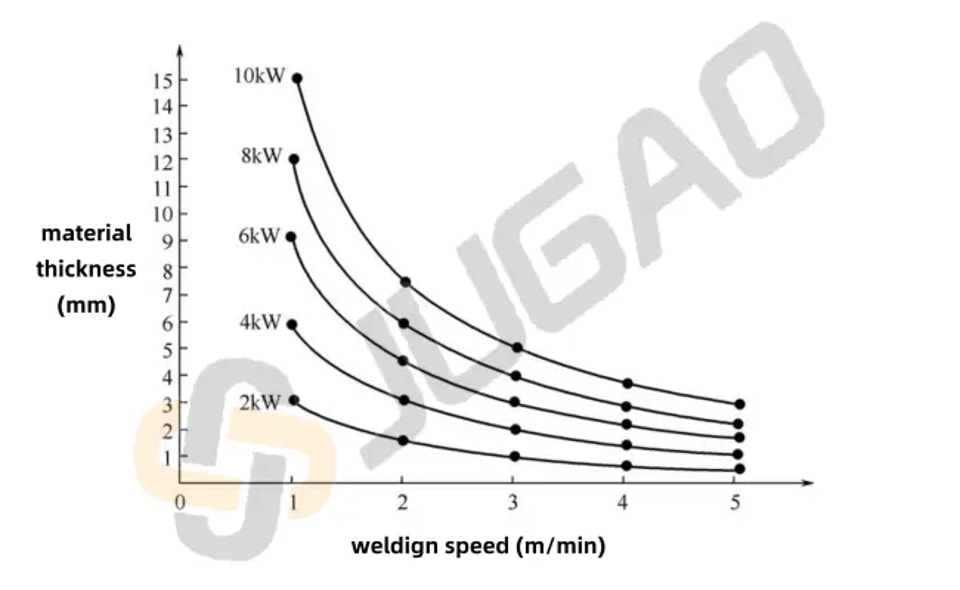

График мощности, толщины и скорости лазерной сварки

Лазерная сварка — это высокоточная технология соединения, обеспечивающая быструю и качественную сварку материалов различной толщины. Соотношение мощности лазера, толщины материала и скорости сварки имеет решающее значение для достижения оптимальных результатов. Это подробная таблица, описывающая эти параметры для распространённых материалов.

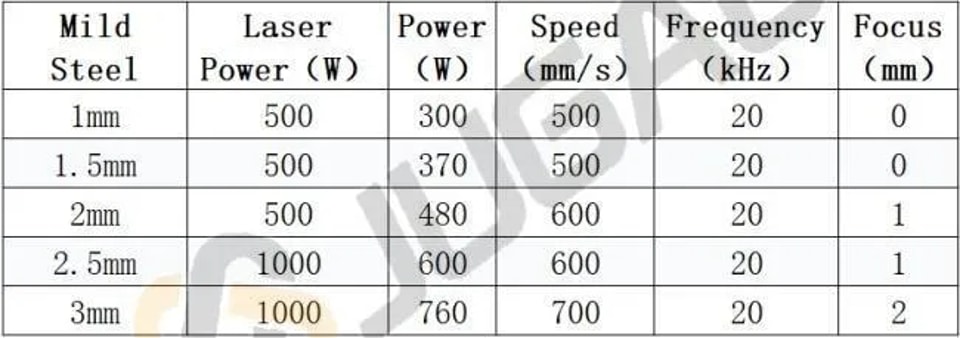

 ММягкая сталь

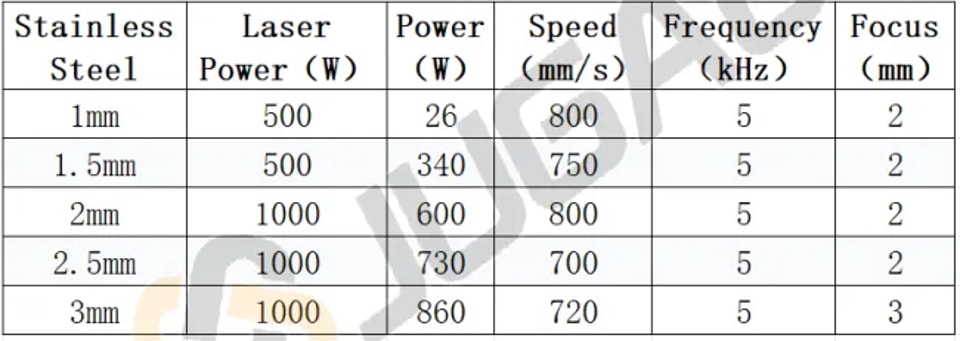

 ННержавеющая сталь

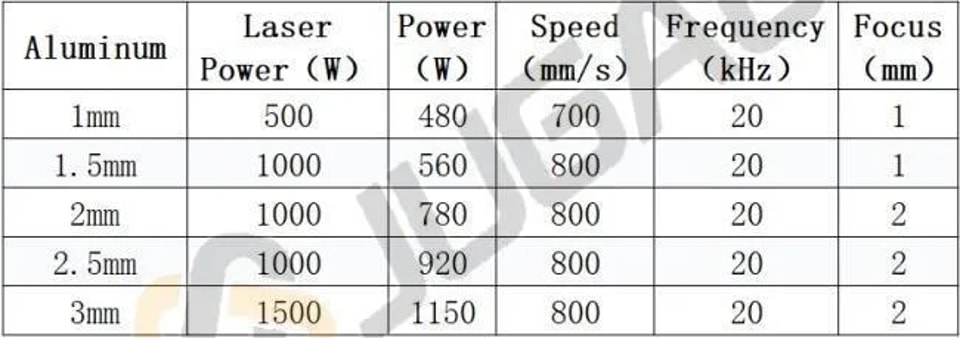

 ААлюминий

ММедь

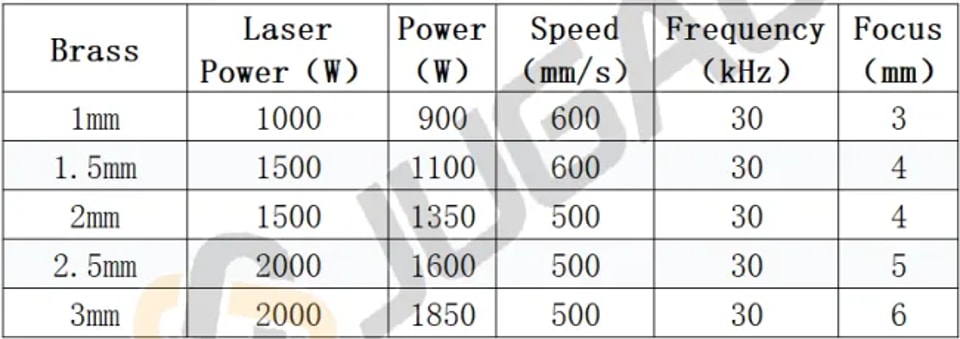

 ЖЖёлтый металл

 ООцинкованный лист

Заключение

Подводя итог, для более толстых листов, как правило, требуется более высокая мощность и более низкая скорость сварки, тогда как для более тонких материалов нужна меньшая мощность и более высокая скорость сварки. Такой тонкий баланс обеспечивает эффективное использование энергии и превосходное качество сварки. Понимание этих взаимосвязей позволяет производителям оптимизировать процессы под конкретные задачи, материалы и толщины, что приводит к более прочным, надёжным сварным швам с меньшим количеством дефектов.
