Анализ производительности лазерной резки и гравировки

Технологии лазерной резки и гравировки широко применяются в промышленном производстве, художественном творчестве и электронике благодаря высокой точности, эффективности и бесконтактной обработке. В этом материале подробно рассматриваются принципы работы, показатели производительности, влияющие факторы, области применения и будущие тенденции лазерной резки и гравировки.

Основные принципы

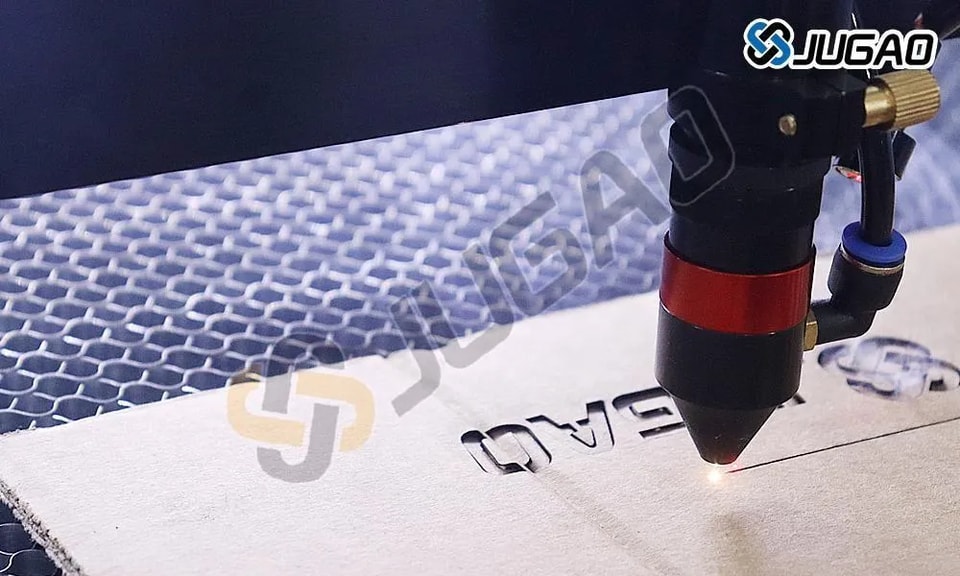

1. Лазерная резка

При лазерной резке используется лазерный луч высокой плотности энергии, который расплавляет, испаряет или воспламеняет материал, а вспомогательный газ (например, кислород или азот) удаляет расплав, обеспечивая точное разделение материала.

2.Лазерная гравировка

Лазерная гравировка предполагает локальное абляционное воздействие или химические реакции на поверхности материала для создания постоянных меток или узоров. В отличие от резки, гравировка обычно не проникает в толщу материала, а изменяет текстуру или цвет поверхности.

Показатели производительности

1. Точность

l Точность позиционирования: Обычно ±0,01 мм, а у высококлассных систем — до ±0,005 мм.

l Повторяемость: Как правило, в пределах ±0,02 мм для стабильной серийной обработки.

l Минимальная ширина линии: Зависит от размера лазерного пятна (10–100 мкм); сверхбыстрые лазеры позволяют выполнять гравировку на микронном уровне.

2. Скорость обработки

l Скорость резки: Зависит от толщины материала и мощности лазера (например, CO₂-лазеры режут нержавеющую сталь толщиной 1 мм со скоростью 20 м/мин).

l Скорость гравировки: Векторная гравировка может достигать 1000 мм/с, тогда как растровая гравировка медленнее из-за метода сканирования.

3. Совместимость материалов

4. Качество поверхности

l Шероховатость кромки реза: Обычно Ra < 10 мкм (у волоконных лазеров для металлов достигается Ra < 5 мкм).

l Контроль глубины гравировки: Регулируется за счёт мощности и числа проходов (точность ±0,01 мм).

Ключевые факторы, влияющие на процесс

1. Параметры лазера

l Длина волны: УФ (355 нм) — для тонкой гравировки; CO₂ (10,6 мкм) — для неметаллов.

l Мощность: Более высокая мощность увеличивает скорость, но может вызвать тепловую деформацию.

l Частота импульсов(для импульсных лазеров): Влияет на эффективность и ЗТВ.

2. Оптическая система

l Фокусирующая линза: Фокусное расстояние определяет размер пятна и глубину резкости (короткое фокусное расстояние повышает точность).

l Качество луча (M²): Лучи, близкие к дифракционному пределу (M² ≈ 1), обеспечивают более ровный рез.

3. Оптимизация процесса

l Вспомогательный газ: Кислород повышает скорость (но окисляет кромки); азот обеспечивает чистый рез.

l Стратегия сканирования: Растровая — для гравировки на больших площадях; векторная — для контуров.

Применение

1. Промышленное производство

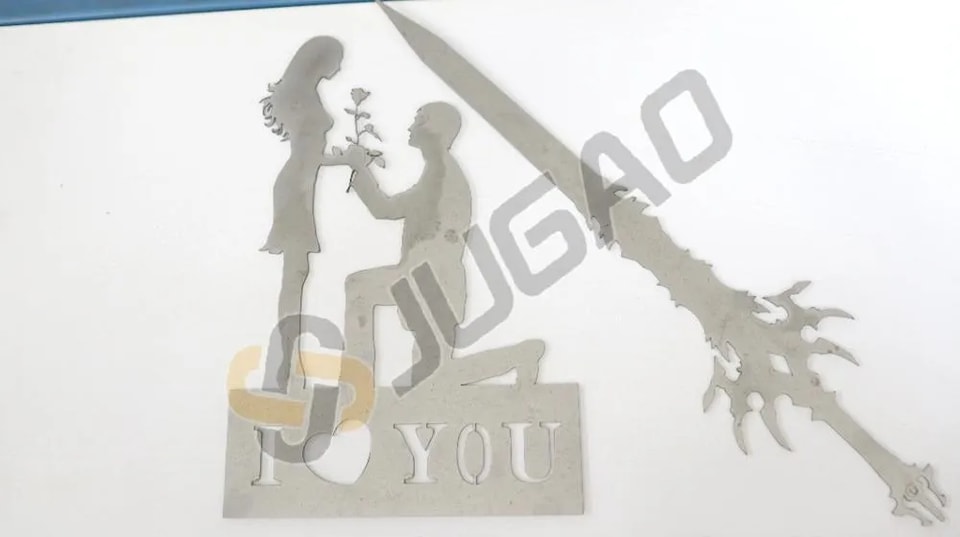

l Обработка листового металла: Резка деталей для автомобильной и аэрокосмической отраслей.

l Электроника: Резка гибких печатных плат (FPC), микро-сверление печатных плат.

2. Творчество и индивидуализация

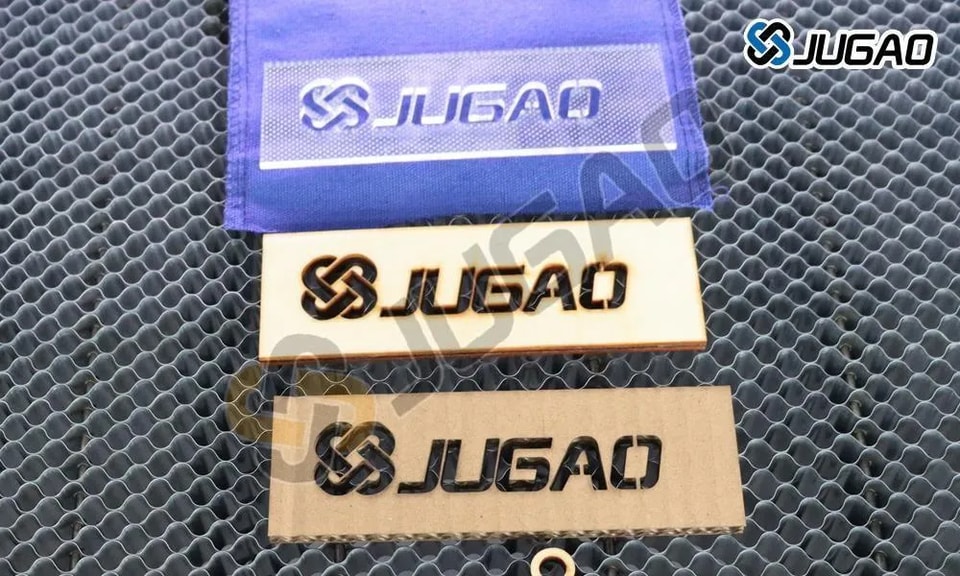

l Художественные изделия: Гравировка по дереву и акрилу, нанесение логотипов на кожу.

l 3D-рельеф: Гравировка в оттенках серого для создания эффекта глубины.

3. Медицина и исследования

l Хирургические инструменты: Прецизионно вырезанные инструменты из нержавеющей стали.

l Микрообработка: Ультраскоростные лазеры (фемтосекундные/пикосекундные) для микроструктур.

Будущие тенденции

1. Более высокая мощность и эффективность: Многолучевая обработка для повышения производительности.

2. Интеллектуальная автоматизация: Оптимизация параметров с помощью ИИ.

3. Зелёные лазеры: Энергоэффективные волоконные лазеры.

4. Внедрение ультракороткоимпульсных лазеров: Расширение применения в медицине и полупроводниковой отрасли.

Заключение

Лазерная резка и гравировка обеспечивают непревзойдённую точность и универсальность, что делает их незаменимыми в современном производстве. Развитие лазерных источников, автоматизации и управления процессом позволит ещё больше расширить их возможности и области применения.
