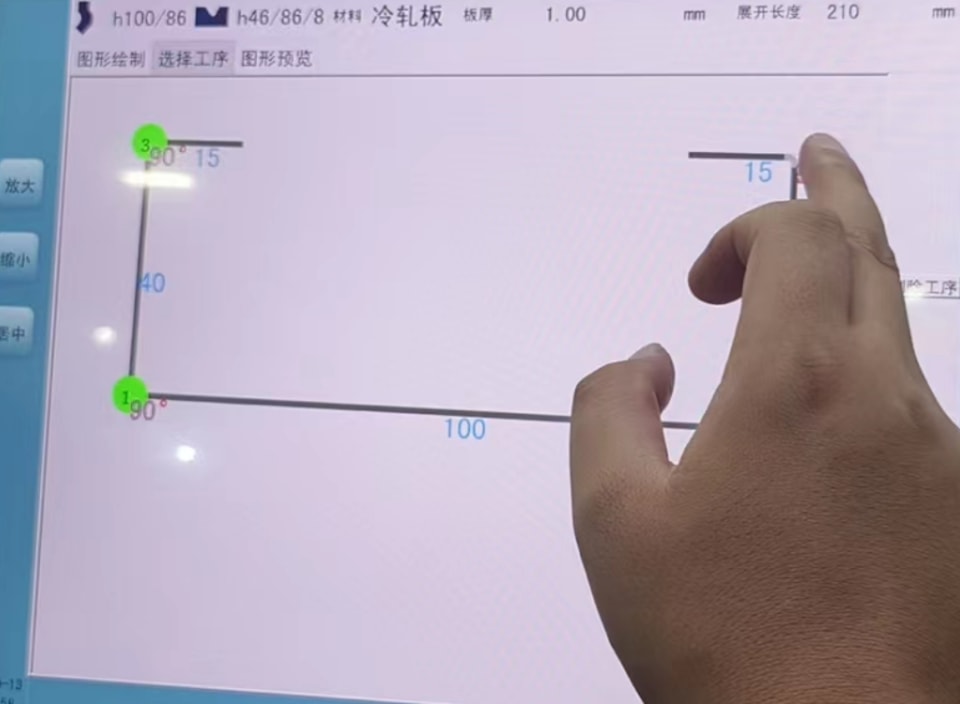

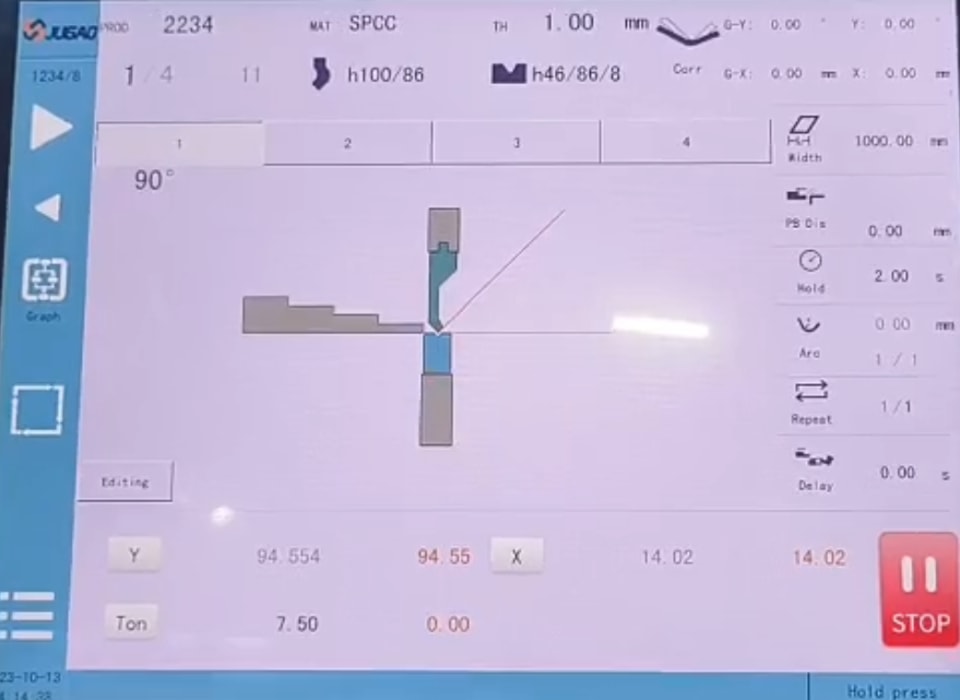

ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ 125TON/3200 CNC листогибочный пресс. Контроллер T15. Графическое программирование

Home > Продукция > Гибочный станок > ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ 125TON/3200 CNC листогибочный пресс. Контроллер T15. Графическое программирование

ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ 125TON/3200 CNC листогибочный пресс. Контроллер T15. Графическое программирование

Эл. почта:info@ntjugao.com

Тел.:008613222111178

WhatsApp:+8613222111178

ЗАПРОСИТЬ ЦЕНУ

Характеристики изделия

1. Полностью европейский обтекаемый дизайн, цельная сварная конструкция, выполненная сварочными роботами и оборудованием, с последующим снятием напряжений методом отжига.

2. Механическаясинхронизированная конструкция с положительным упором, а такжеT15 CNCпрограммируемый контроллер, обеспечивающий высокую повторяемость и удобство эксплуатации.

3. Интегрированная гидравлическая система (Bosch Rexroth из Германии), позволяющая автоматически быстро переходить к медленному гибу.

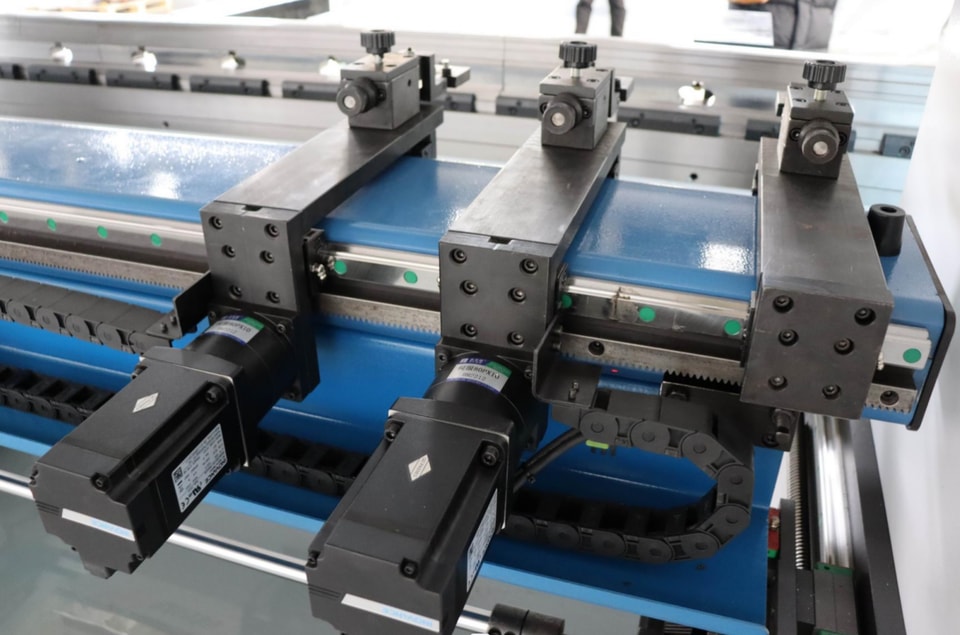

4. Преобразователь сT15 CNCсистемой, управляемый задний упор с опорными пальцами и вертикальной регулировкой

5. Режим дюймовый, одиночный режим предусмотрен для станка, а время реверса и выдержки может контролироваться реле времени.

6. Для обеспечения безопасности работы станок оснащен защитным ограждением и электрической блокировкой.

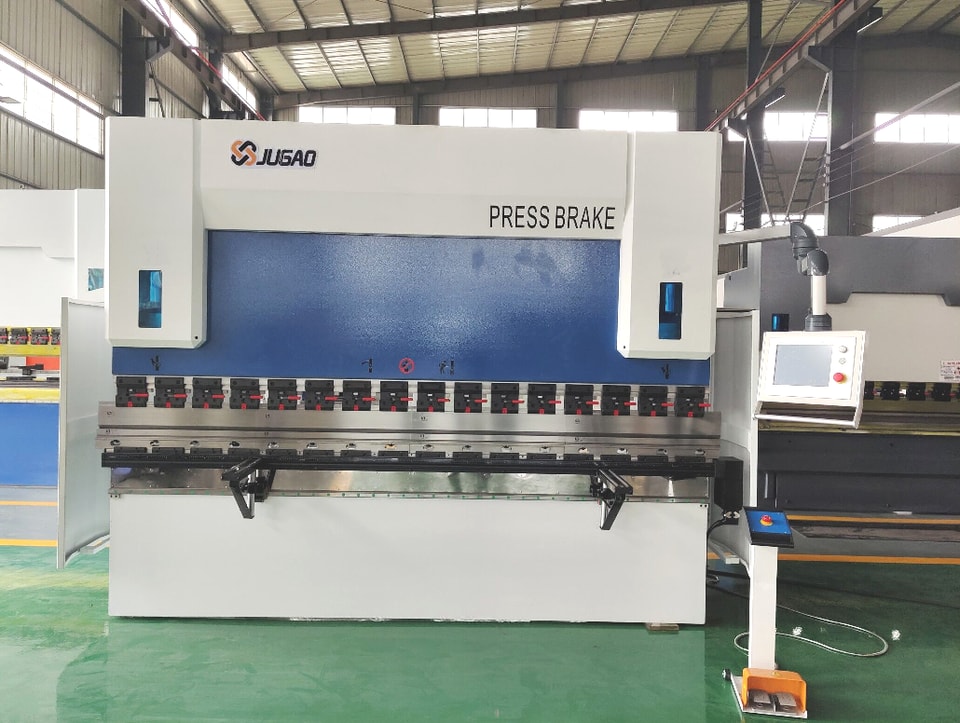

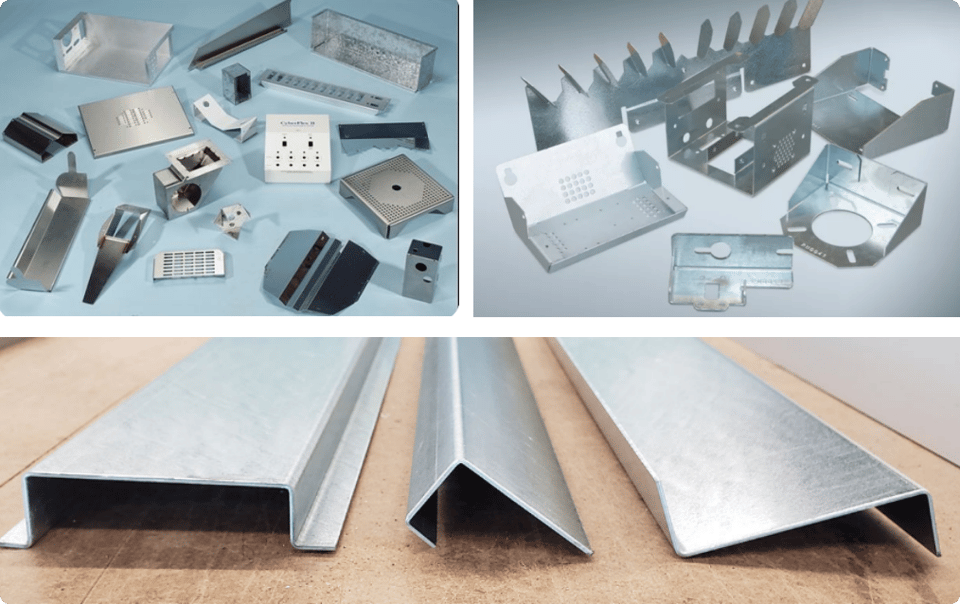

Показ образца

Технические параметры

№	НАИМЕНОВАНИЕ			ДАННЫЕ	ЕДИНИЦА	ПРИМЕЧАНИЯ
1	Номинальное давление			1250	кН
2	Длина рабочего стола			3200	мм
3	Расстояние между стойками			2600	мм
4	Глубина зева			320	мм
5	Ход ползуна			120	мм
6	Максимальная высота раскрытия			385	мм
7	Скорость ползуна		Холостой	80	мм/с
			Рабочий	10
			Обратный ход	80
8	Главный двигатель		Тип	Y132M-4		B5
			Мощность	7.5	кВт
			Скорость	1400	об/мин
9	Шестеренный насос		Тип	HG1-25-01R-VPC
			Давление	25	л/мин
			Поток	31.5	МПа
10	Максимальное рабочее давление гидравлической системы			25	МПа
11	Габариты станка	Длина		3300	мм
		Ширина		1550	мм
		Высота		2200	мм
12	Вес			7000	кг

Список брендов аксессуаров

№	Наименование	Модель/производитель	Прочее	Конфигурация
1	Система ЧПУ	þTouch 15		Стандартная
2	Электрика	Электрооборудование Schneider, Германия	Концевой выключатель и ограничительный выключатель
3	Главный двигатель	Двигатель Siemens
4	Задний упор, синхронный ремень, синхронное колесо	Тайвань, Китай	Система позиционирования
			Гарантированная точность
5	Серводвигатель для осей Y и X	Yaskawa
6	Педальный переключатель	KACON, Южная Корея

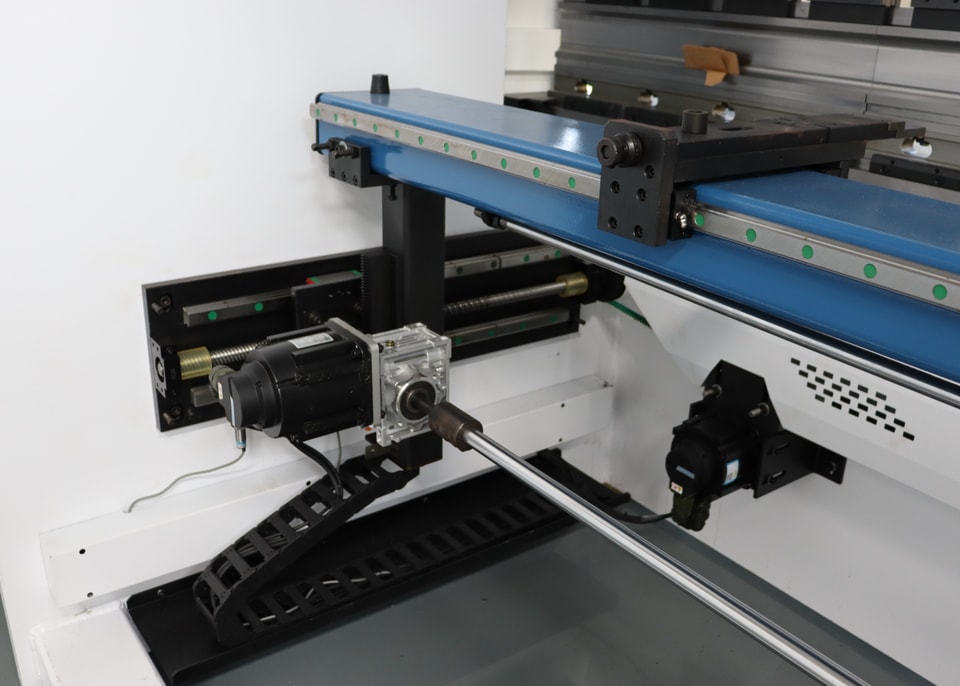

7	Задний упор	Шарико-винтовая линейная направляющая — HIWIN, Тайвань
8	Гидравлическая система	Bosch Rexroth, Германия
9	Масляный насос	SUNNY, США
10	Уплотнительное кольцо	PARKER, Америка
11	Соединитель масляной трубки	Соединитель корпуса
12	Передний защитный экран	Произведено JUGAO
13	Задний защитный экран	Произведено JUGAO

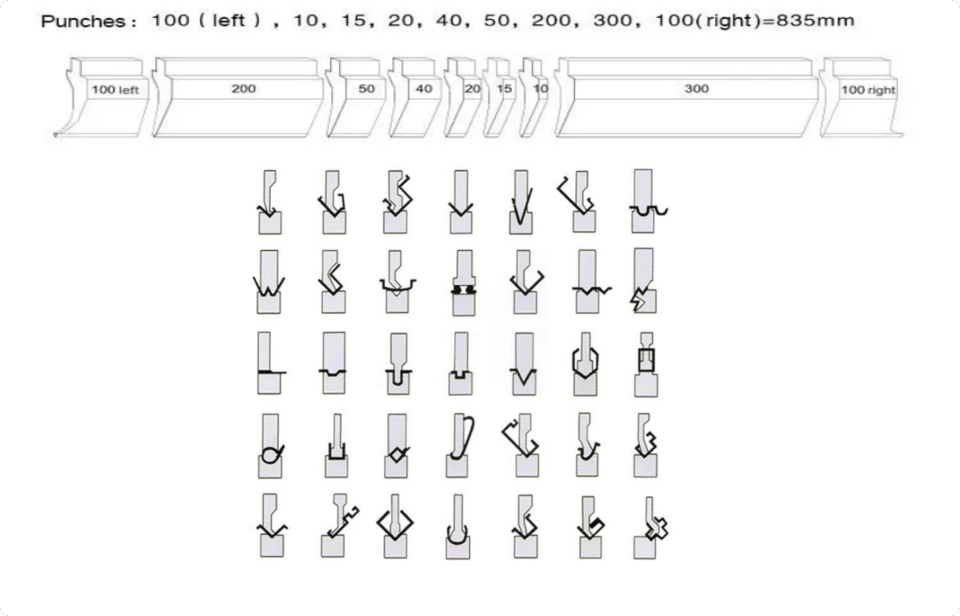

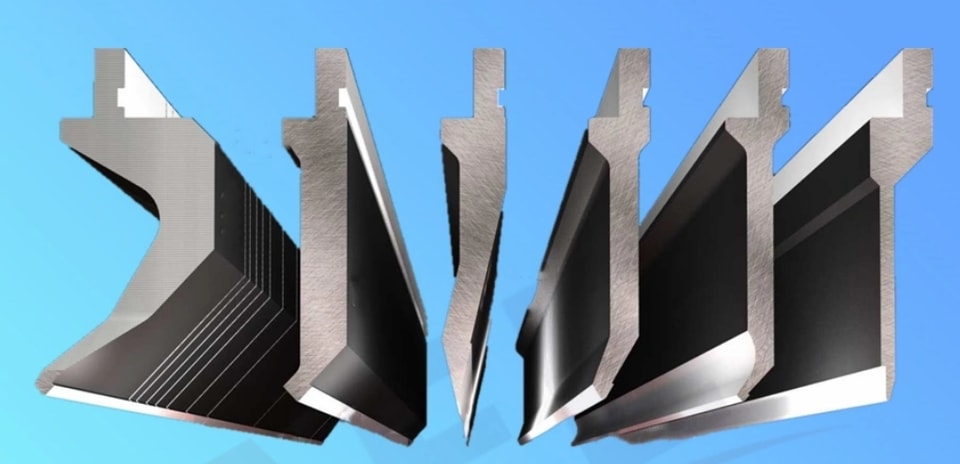

14	Пуансон-матрица	Один комплект стандартных пуансонов и матриц
15	Зажим	Универсальные зажимные инструменты

16	Зажим	Быстрозажимные крепления
17	Вверх и вниз для заднего упора	Произведено JUGAO	Дополнительно
18	Пальцы перемещаются влево и вправо	Произведено JUGAO
19	Большая зевная глубина	Произведено JUGAO
20	Задние пальцы вверх и вниз	Произведено JUGAO

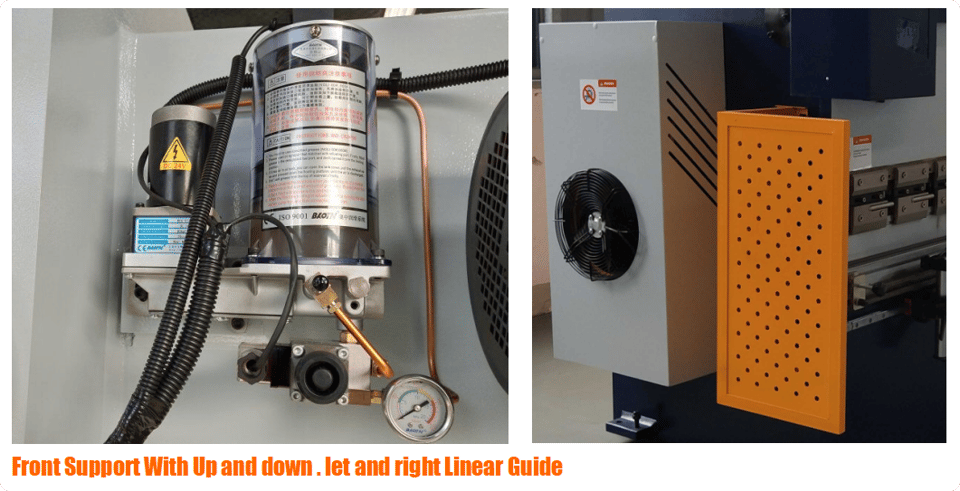

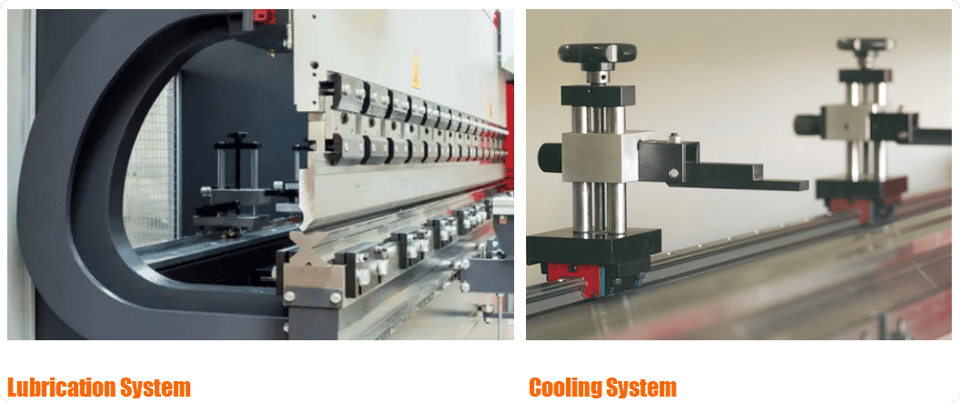

21	Система смазки	Произведено JUGAO
22	Система охлаждения	Произведено JUGAO
23	Линейная направляющая вверх и вниз	Произведено JUGAO

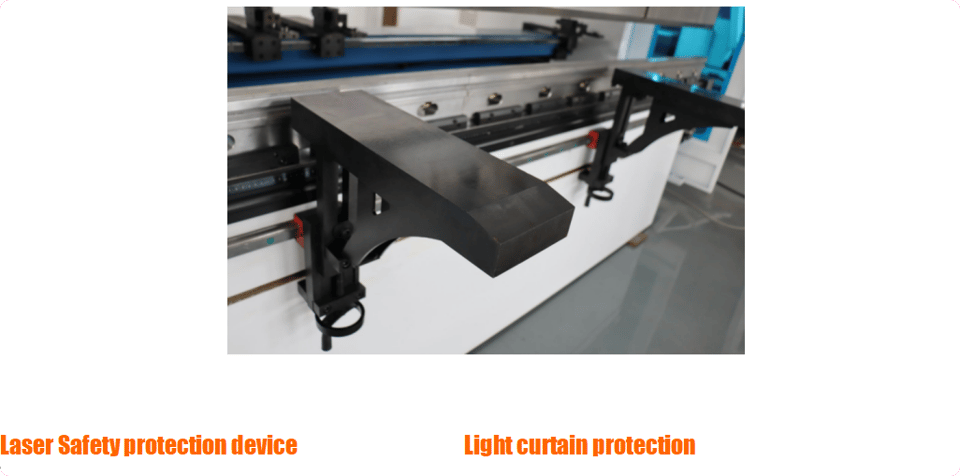

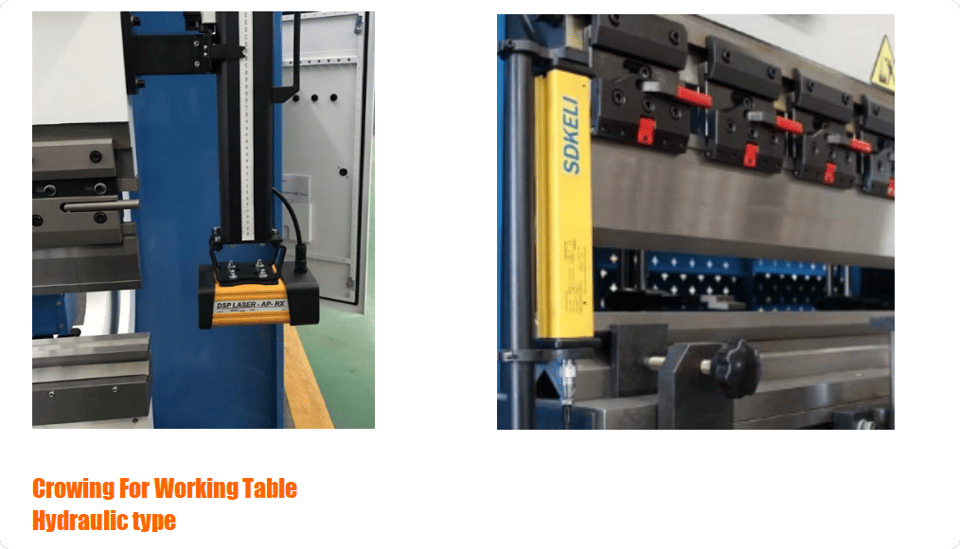

24	Лазерная защита	DSP, Италия
25	Передняя фотоэлектрическая защита	LNTECH, Шаньдун
26	Задняя фотоэлектрическая защита

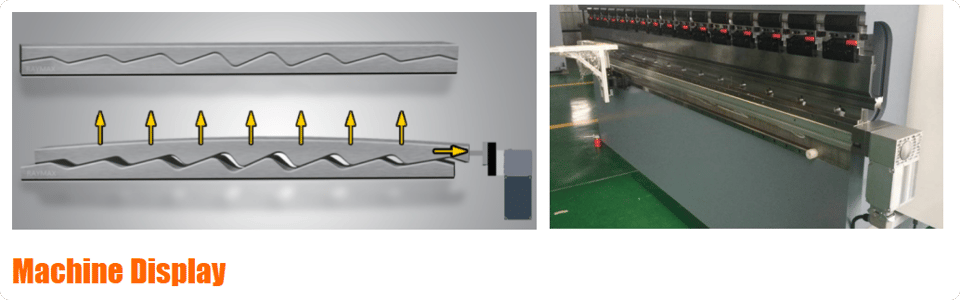

27	Способ компенсации прогиба	Гидравлическая компенсация прогиба

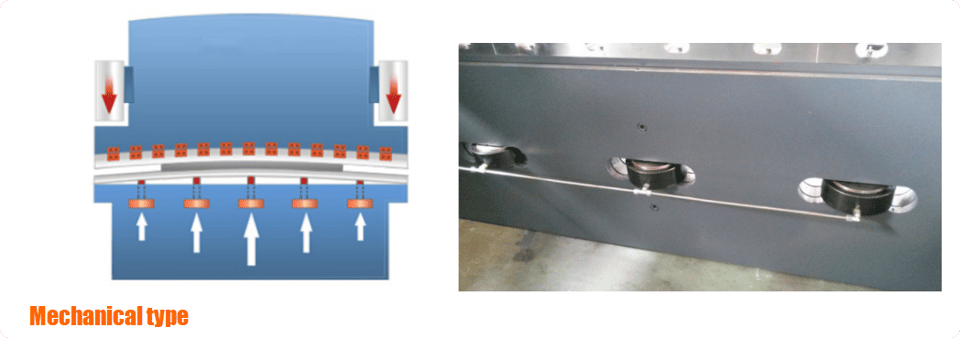

28	Способ компенсации прогиба	Механическая компенсация прогиба

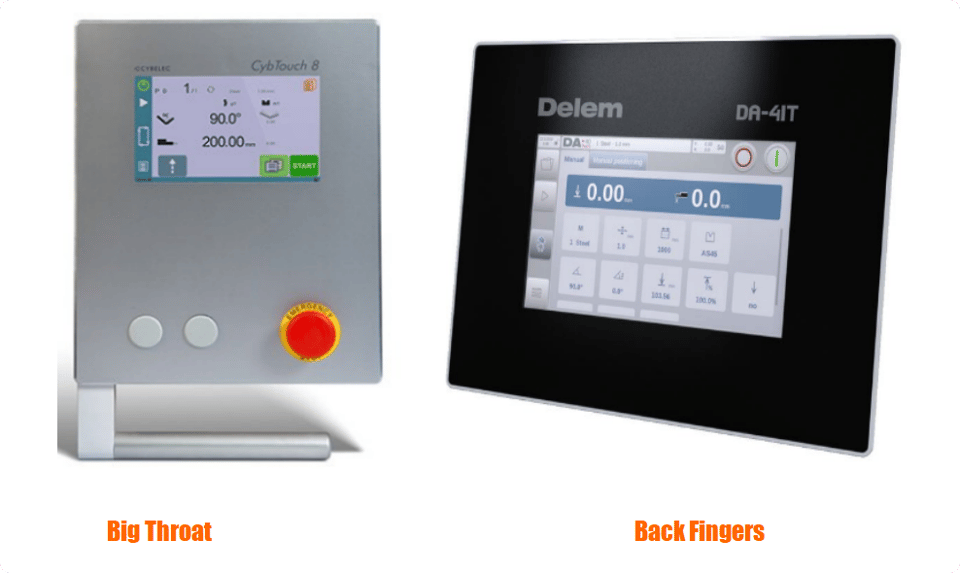

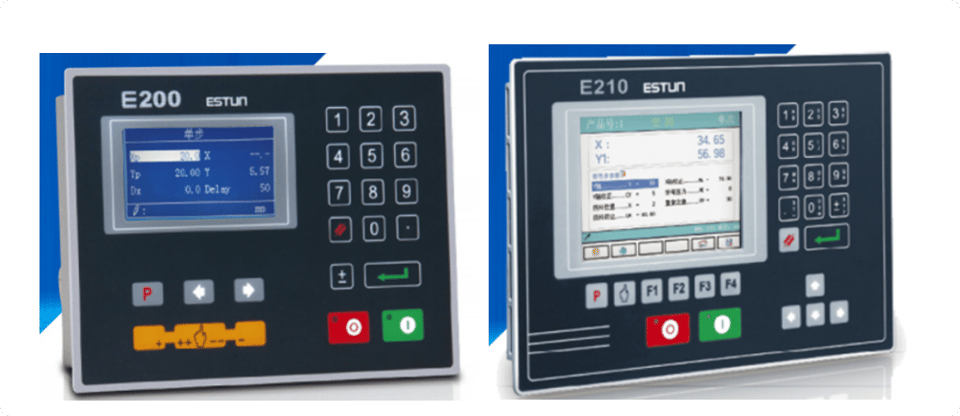

29	Варианты системы	E21.E200. E300, DA41T
30	Стандарт безопасности	CE CSA NR-12 OSHA

ЗАПАСНЫЕ ЧАСТИ И СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

Аксессуар
1	GB801-2011	Болт M16X500	Шт.	4
2	GB7160-2016	Гайки M16	Шт.	4
3	GB98-2015	Пневматические инструменты	Шт.	1
4	GB610-2014	Ключ от электрического шкафа	Шт.	1
5	GB766-2018	Ключ питания для кнопочного поста	Шт.	2
6	GB568-2018	Ножная педаль	Шт.	1
Запасные части
7	GB689-2018	Уплотнительное кольцо O-типа	Шт.	17
8	GB638-2018	Комбинированное уплотнительное кольцо	Шт.	16

СПИСОК СОПРОВОДИТЕЛЬНЫХ ДОКУМЕНТОВ

Документ
1	Руководство по эксплуатации	Копия	1
2	Сертификат CE	Копия	1
3	Упаковочный лист/коммерческий инвойс (сертификат происхождения)	Копия	1
4	Проверено и соответствует требованиям	Копия	1
