125TON-3200 гидравлический листогибочный пресс с ЧПУ и контроллером Delem 53T

Home > Продукция > Гибочный станок > 125TON-3200 гидравлический листогибочный пресс с ЧПУ и контроллером Delem 53T

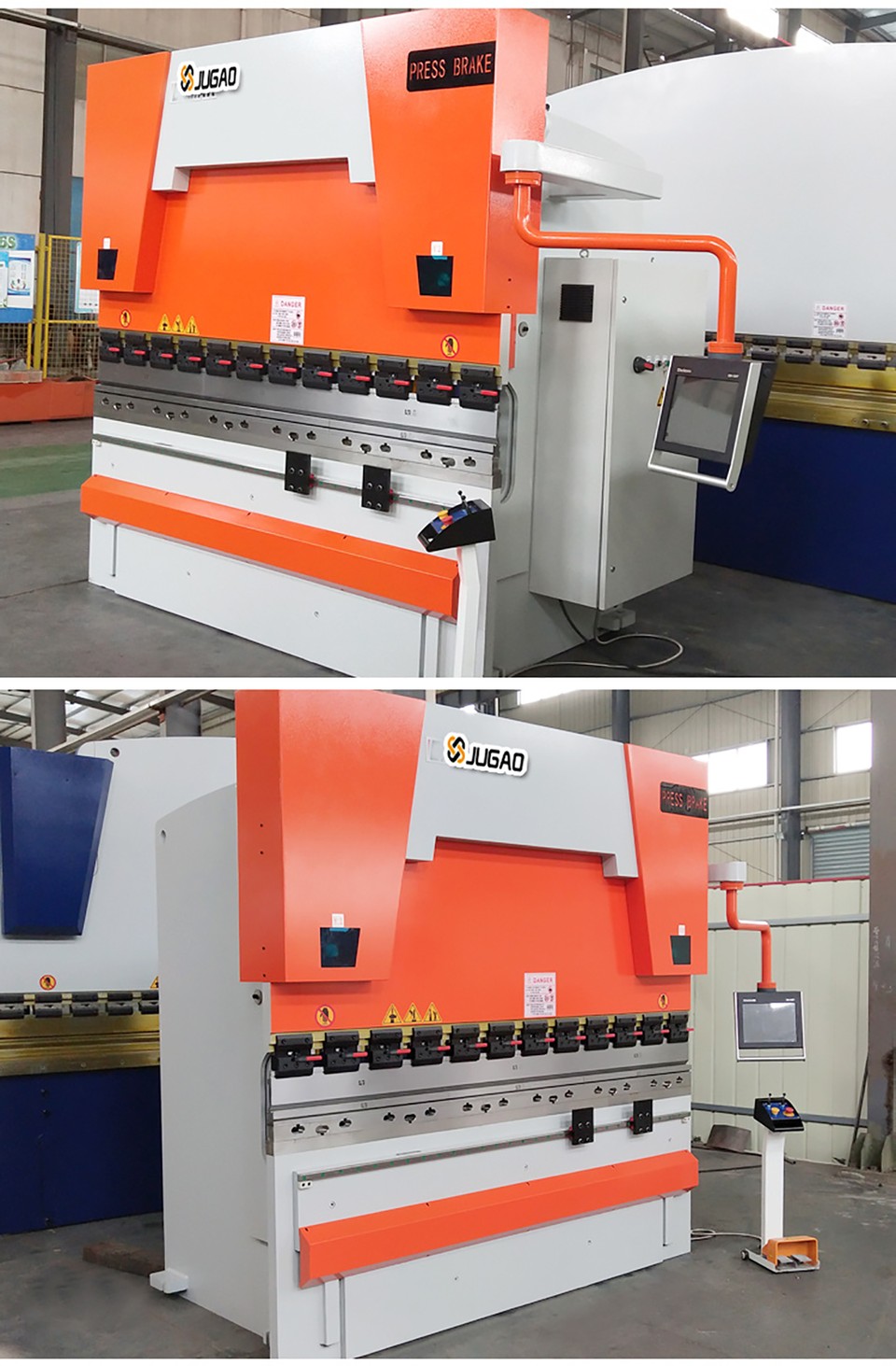

125TON-3200 гидравлический листогибочный пресс с ЧПУ и контроллером Delem 53T

Эл. почта:info@ntjugao.com

Тел.:008613222111178

WhatsApp:+8613222111178

ЗАПРОСИТЬ ЦЕНУ

Описание продукта

Особенности изделия

1. Многоязычная система управления ЧПУ

2. Бесшумный и надёжный внутренний шестерёнчатый насос

3. Гидравлическая система, регулируемая пропорциональными клапанами

4. Сочетание бесщёточного привода и двигателя с цифровой технологией "can open", высокоточный задний упор, обеспечивающий быстрое перемещение осей.

5. Высокоточные оптические линейки

6. Регулируемые зажимы

7. Закалённые, шлифованные инструменты и зажимы для быстрой регулировки инструмента

8. Полноценные пальцы заднего упора на двойной линейной направляющей

9. Передние опоры из нержавеющей стали с регулировкой по высоте

10. Автоматическая механическая компенсация прогиба

11. Электрошкаф с высококачественными компонентами

12. Система Start&Stop по европейским стандартам безопасности

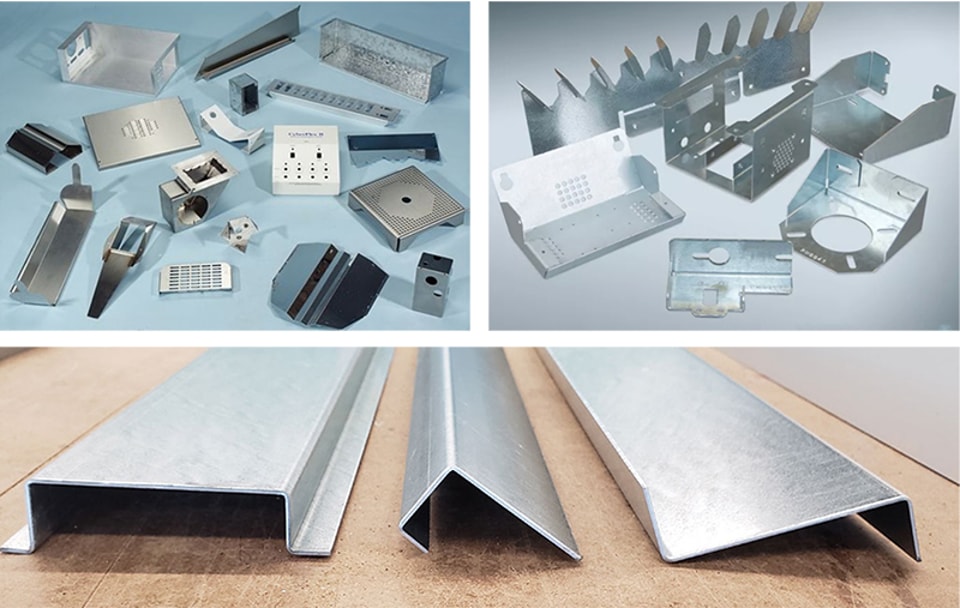

Образец изделия

Технические параметры

№	НАИМЕНОВАНИЕ		ДАННЫЕ	ЕДИНИЦА ИЗМЕРЕНИЯ	Примечание
1	Оси управления ЧПУ		Оси Y1+ Y2+ X+ компенсация V		3+1
2	Номинальное усилие		1250	kn
3	Длина рабочего стола		3200	мм
4	Расстояние между стойками		2600	мм
5	Глубина зева		320	мм
6	Ход ползуна		150	мм
7	Максимальная высота раскрытия		420	мм
8	Рабочая скорость	Скорость полного хода вниз	220	мм/с
		Рабочая скорость	18
		Скорость возврата	200
9	Ось X	Диапазон	600	мм
		Максимальная скорость перемещения	360	мм/с
		Точность позиционирования	0.02	мм
10	Оси Y1 Y2	Диапазон	200	мм
		Точность позиционирования	0.02	мм
		Повторяемость	0.01	мм
11	Объем масляного бака	Количество масла	46	Нет
11	Объем масляного бака	Количество	360	л
12	Главный двигатель	Тип	Y132M-4		B5
		Мощность	7.5	кВт
		Скорость	1400	об/мин
13	Шестерёнчато-поршневой насос	Тип	HG1-25-01R-VPC
		Давление	25	л/мин
		Расход	31.5	МПа
14	Максимальное рабочее давление гидравлической системы		25	МПа
15	Габаритные размеры	Длина	3300	мм
		Ширина	1620	мм
		Высота	2480	мм
16	Вес		8200	кг

Список брендов комплектующих

№	Наименование	Модель/производитель	Конфигурация
1	Система ЧПУ	Контроллер þDA53T	Стандартная
2	Электрика	Schneider Electric
3	Главный двигатель	Двигатель Siemens
4	Сервомотор	Estun
5	Сервопривод	Estun
6	Линейка с фотоэлектрической решёткой	FAGOR
7	Ножной выключатель	KACON из Южной Кореи
8	Задний упор	Шарико-винтовая линейная направляющая — HIWIN, Тайвань
9	Гидравлическая система	Bosch Rexroth Germany
10	Масляный насос	ECKERLE
11	Уплотнительное кольцо	PARKER-America
12	Соединитель масляной трубки	EMB Germany
13	Передний защитный кожух	Производства ERMAK
14	Задний защитный экран	Производства ERMAK
15	Пуансон	Один комплект стандартных матриц
16	Зажим	Быстросменный зажимной инструмент
17	Режим компенсации прогиба	Механическая компенсация
18	Лазерная защита	DSP Italy	Опционная часть
19	Компенсация прогиба	Гидравлическая компенсация
20	Верхний зажим	Гидравлический зажим
21	Нижний зажим	Быстросменный зажим
22	Ножная педаль	Беспроводной
23	Система опор листа	Пневматический
24	Линия гиба	Лазер
25	Система измерения угла	Лазер
26	Специальные пальцы	По заказу
27	Передняя опора	ЧПУ/робот

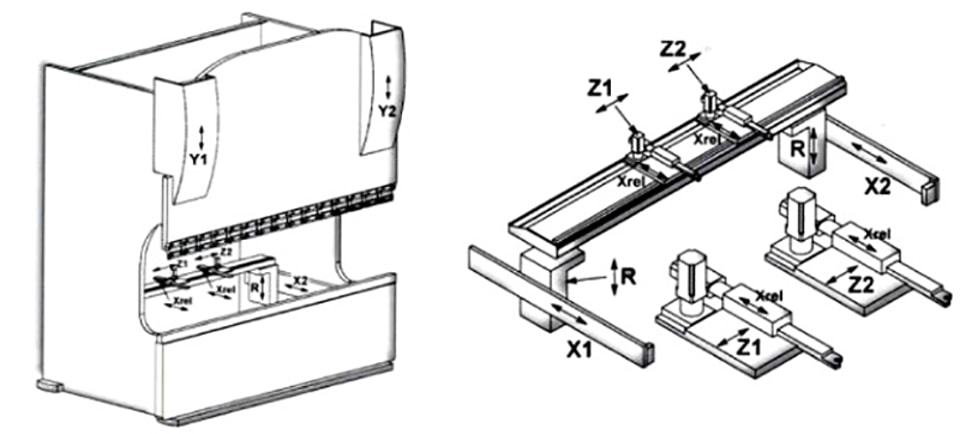

28	Дополнительная ось	R Z1 Z2 X1 X2
29	Опции системы	DA58T DA66T DA69T и т. д.
30	Стандарт безопасности	þCE ¨CSA þNR-12 ¨OSHA

ЗАПАСНЫЕ ЧАСТИ И СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

Комплектующие
1	GB801-2011	Болт M16X500	Деталь	4
2	GB7160-2016	Гайки M16	Деталь	4
3	GB98-2015	Надувные инструменты	Деталь	1
4	GB610-2014	Ключ от электрического шкафа	Деталь	1
5	GB766-2018	Ключ питания для кнопочного блока	Деталь	2
6	GB568-2018	Ножной переключатель	Деталь	1
Запасные части
7	GB689-2018	Уплотнительное кольцо типа O	Деталь	17
8	GB638-2018	Комбинированное уплотнительное кольцо	Деталь	16

ПЕРЕЧЕНЬ СОПРОВОДИТЕЛЬНЫХ ДОКУМЕНТОВ:

Документ
1	Руководство по эксплуатации	Копировать	1
2	Сертификат CE	Копировать	1
3	Упаковочный лист/коммерческий инвойс (сертификат происхождения)	Копировать	1
4	Проверка пройдена	Копировать	1

ОПЦИОНАЛЬНАЯ ЧАСТЬ

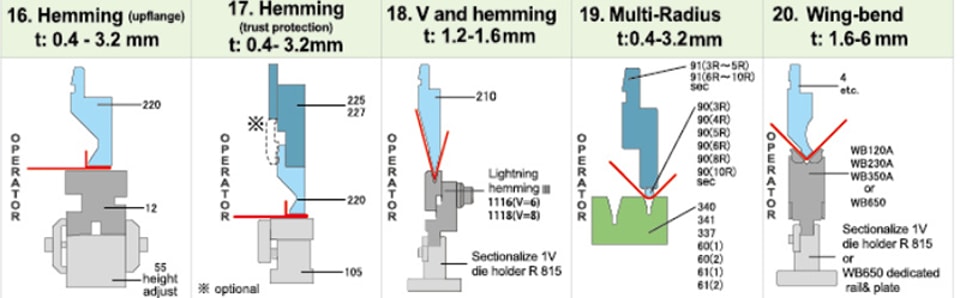

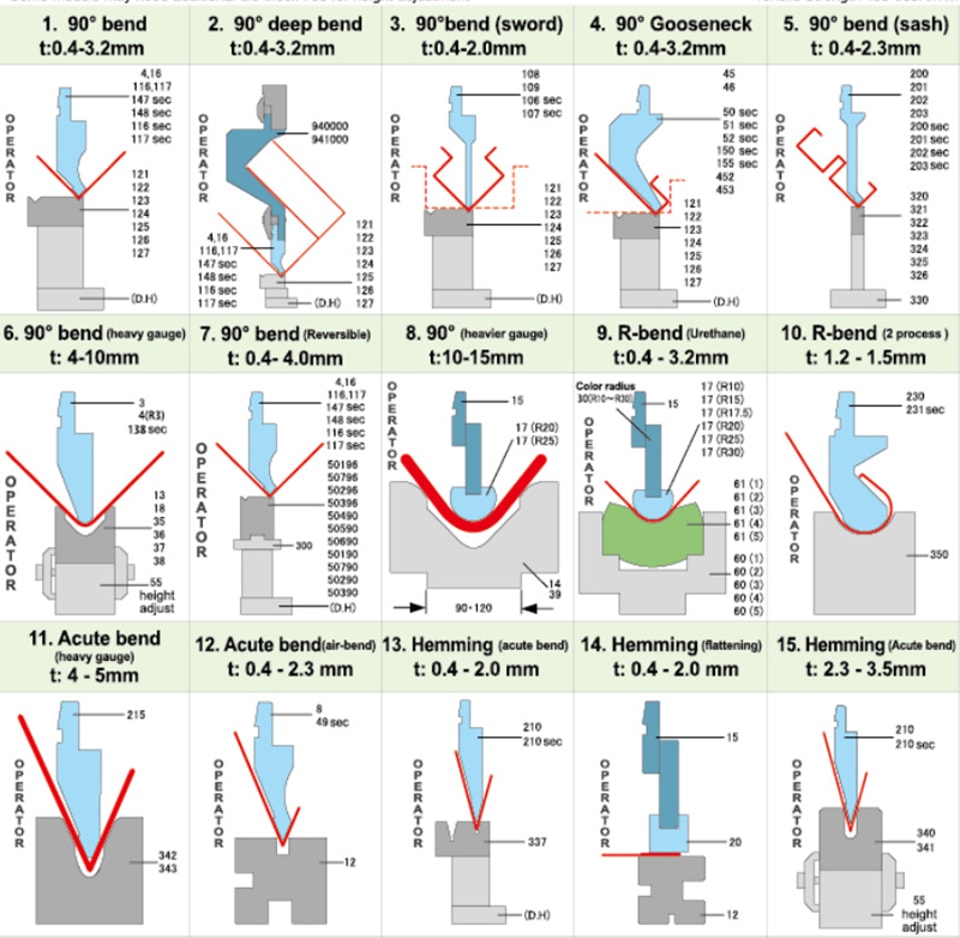

Верхний пуансон и нижний инструмент

Контроллеры

Контроллер Delem DA53T: https://youtu.be/YeUWZhJbCog

Контроллер Delem DA58T: https://youtu.be/z4n-GXoQQ98

Контроллер Delem DA66T: https://youtu.be/fufuqi1UbOM

Контроллер CybTouch 12: https://youtu.be/8bZ7ZwAZ0PA

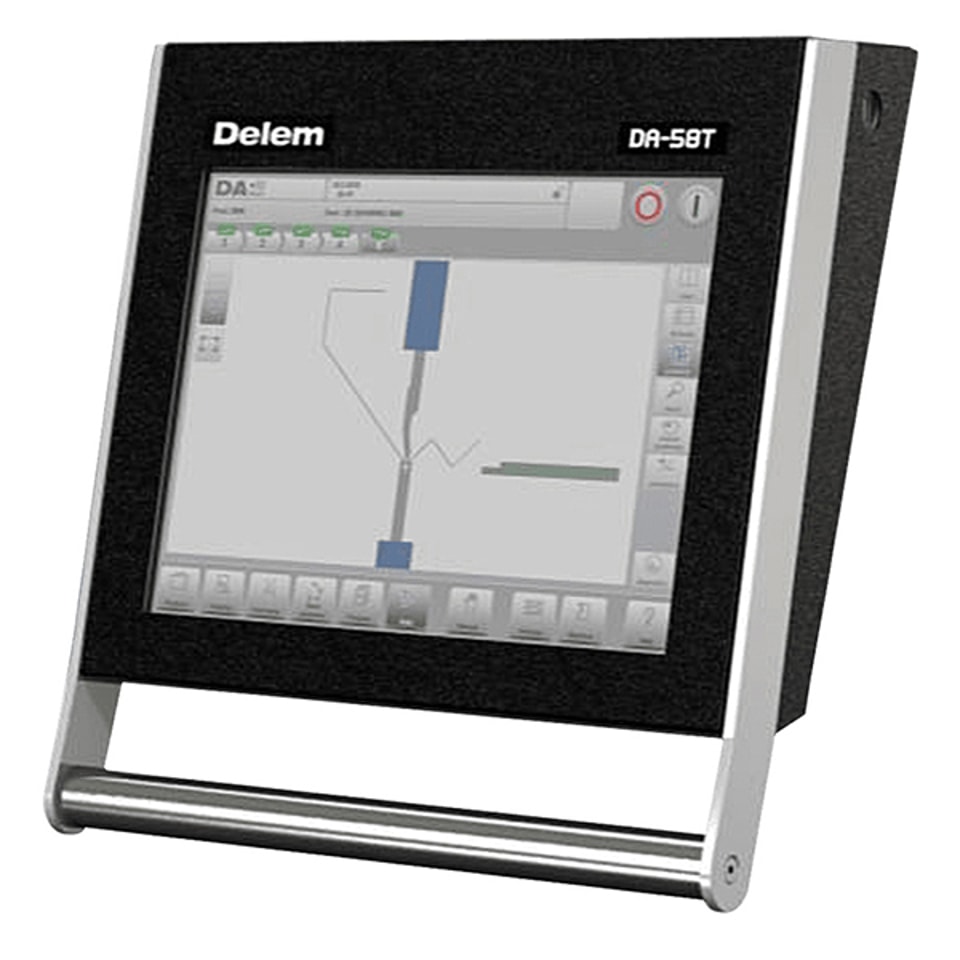

DELEM DA58T Цветная 2D-графическая система ЧПУ

● Сенсорная система ЧПУ DA-58T представляет собой современное, компактное и универсальное решение для мощных и экономичных задач на листогибочных прессах.

● 15-дюймовый цветной TFT-дисплей высокого разрешения

● 2D-графическое программирование на сенсорном экране

● До 4 осей (Y1, Y2 + 2 вспом. оси)

● Расчет последовательности гибки

● Усовершенствованные алгоритмы управления осью Y для замкнутых и разомкнутых клапанов.

● Управление CNC Crowning

● USB, подключение периферийных устройств

● Офлайн‑ПО Profile-58TL

DELEM DA66T — сенсорное 2D-графическое управление

● Системы управления DA-66T Touch оснащены встроенной операционной системой Windows реального времени для максимальной надежности. Обеспечивается плавный запуск даже после мгновенного отключения.

● 17" цветной TFT-дисплей высокого разрешения
● Режим программирования с 2D-графическим сенсорным экраном

● 3D-визуализация в режиме моделирования и производства

● Полный набор приложений Windows

● Совместимость с Delem Modusys (масштабируемость и адаптивность модулей)

● USB, подключение периферийных устройств

● Офлайн‑ПО Profile-T2D

● Интерфейс сенсорного гиба и коррекции

DELEM DA69T — сенсорное 3D-графическое управление

● DELEM DA-69T обеспечивает как 2D-, так и 3D-программирование, включая автоматический расчет последовательности гибки и обнаружение столкновений. Полная 3D-настройка станка с несколькими позициями инструмента позволяет получить точную оценку технологичности изделия и удобства его обработки.

● 17" цветной TFT-дисплей высокого разрешения

● Режим программирования с 2D- и 3D-графическим сенсорным экраном

● 3D-визуализация в режиме моделирования и производства

● Полный набор приложений Windows

● Совместимость с Delem Modusys (масштабируемость и адаптивность модулей)

● USB, подключение периферийных устройств

● Офлайн‑ПО Profile-T2D

● Интерфейс сенсорного гиба и коррекции

CYBELEC CybTouch 8 PS — 2D-графическая система ЧПУ

● CybTouch 8 PS специально предназначен для синхронизированных листогибочных прессов. Как часть линейки CybTouch, он оснащён интуитивно понятным и ярким цветным сенсорным экраном и высокой степенью интеграции функций.

● 7” цветной графический ЭЛТ-дисплей

● Создание 2D-графического профиля с ручной последовательностью операций

● До 4 осей (Y1, Y2 + 2 оси)

● Расчет припуска на гибку.

● Давление– расчет компенсации прогиба.

● Управление CNC Crowning

● Коррекция угла и заднего упора.

● Поставляется с офлайн‑ПО PC1200.

CYBELEC CybTouch 12 PS — 2D-графическая система ЧПУ

● Как и вся линейка систем числового управления CybTouch, CybTouch 12 PS оснащен интуитивно понятным сенсорным интерфейсом и обеспечивает высокую степень интеграции функций.

● 12” цветная графика с полностью сенсорным экраном

● Создание сенсорной 2D-графической детали с ручной последовательностью операций

● До 4 осей (Y1, Y2, X, R-оси)

● Расчет припуска на гибку.

● Давление– расчет компенсации прогиба.

● Модульные инструменты для каждой детали или гиба.

● Коррекция угла и заднего упора.

● Поставляется с офлайн‑ПО PC-ModEva

CYBELEC CybTouch 15 PS — 2D-графическая система ЧПУ

● CybTouch 15 PS — это 2D-система числового управления, специально предназначенная для листогибочных прессов CNC начального и среднего уровня. Она выполнена в компактном корпусе, как и хорошо известная в отрасли линейка CybTouch, но при этом оснащена большим сенсорным экраном и новым горизонтальным дизайном.

● 15" цветная графика с полностью сенсорным экраном

● Сенсорное 2D-графическое построение профиля и точное создание 2D-программ

● До 6 осей (Y1, Y2, X, R, Z1, Z2-оси)

● Автоматический расчет последовательности гибки

● Управление тандемом.

● Модульные инструменты для каждой детали или гиба.

● Коррекция угла и заднего упора.

● Офлайн‑ПО VisiTouch 2D или VisiTouch MX.

CYBELEC VisiTouch 19 — 2D- и 3D-графическая система ЧПУ

● VisiTouch 19 и VisiTouch 19 MX — это 2D- и 3D-графическая система числового управления для CNC листогибочных прессов. Она призвана облегчить работу оператора даже при выполнении сложных задач программирования и наладки.

● 19-дюймовый сенсорный экран, современная обтекаемая стеклянная поверхность

● Сенсорное 2D-графическое построение профиля и точное создание 2D-программ

● Простота управления благодаря удобному HMI

● Автоматический расчет последовательности гибки

● Внутренние функции резервного копирования и восстановления

● Модульные инструменты для каждой детали или гиба.

● Коррекция угла и заднего упора.

● Офлайн‑ПО VisiTouch 2D или VisiTouch MX.

2D графическая система ЧПУ ESA S630
● Самый мощный в своем классе 10-дюймовый сенсорный экран с мощной графикой. Все возможности высокоуровневого ЧПУ в экономичном и удобном контроллере.
● 10-дюймовый ЖК-сенсорный экран (резистивный)
● Создание 2D-графики детали на сенсорном экране с ручной последовательностью операций
● Стандартно 4 оси (Y1, Y2, X, R)
Автоматический расчет усилия гибки и компенсации прогиба.
● Модульный инструмент для каждой детали или гиба.
● Прямая коррекция угла, в том числе компенсации прогиба.
● Интегрированы пропорциональный и предохранительный клапаны Amplify.
● Бесплатное автономное ПО для симуляции на ПК.
● Управление тандемной машиной (опция)
● Интерфейс Modbus TCP для SCADA или MES (опция)

ESA S640 2D графическая CNC-система

● Доступны (в качестве опций) высочайшие характеристики для машин до шести осей с автоматическим расчетом последовательности гибки и базой данных материалов для предиктивной компенсации, что позволяет снизить расход материала.

● 15-дюймовый ЖК-сенсорный экран (резистивный)

● Создание 2D-графики детали на сенсорном экране с автоматической последовательностью операций

● Стандартно 4 оси, максимум до 6 осей.

● Автоматический расчет усилия гибки и компенсации прогиба.

● Модульные инструменты для каждой детали или гиба.

● Прямая коррекция угла, в том числе компенсации прогиба.

● Интегрированы пропорциональный и предохранительный клапаны Amplify.

● Бесплатное автономное ПО для симуляции на ПК.

● Управление тандемной машиной (опция, до 4 машин)

● Интерфейс Modbus TCP для SCADA или MES (опция)

Система ЧПУ ESA S650W с 2D-графикой

● Нет ограничений ни по производительности, ни по гибкости.

Мощный встроенный ПК позволяет использовать на станке полноценную 3D CAD/CAM-систему (Metallix, Radan, ESA)

Проектирование детали одним касанием.

Прямой импорт форм инструментов (файлы .dxf) и управление библиотекой инструментов.

Управление держателями инструмента и матрицы.

Доступны измерение и коррекция угла с помощью всех существующих устройств.

● 15-дюймовый ЖК-сенсорный экран (резистивный)

● Импорт инструментов DXF (опция)

● Создание 2D-графики детали на сенсорном экране с автоматической последовательностью операций

● Стандартно 4 оси, максимум до 32 осей.

● Автоматический расчет усилия гибки и компенсации прогиба.

● Модульные инструменты для каждой детали или гиба.

● Бесплатное автономное ПО для симуляции на ПК.

● Управление тандемной машиной (опция, до 4 машин)

● Интерфейс Modbus TCP для SCADA или MES (опция)

● Управление измерением угла DataM или Iris-Plus (опции).

● ПО EsaBend-3D (опция)

● Просмотрщик 3D Metallix, Radan, AutoPol (опция)

Система ЧПУ ESA S660W

● Полностью обновленный интерфейс, специально разработанный для мультисенсорного экрана, доступен как альтернатива хорошо известному интерфейсу Esa, используемому в S650W.

Получите максимум от любой 3D CAD/CAM-системы, которую вы хотите установить в ЧПУ.

Проектирование детали одним касанием.

Прямой импорт форм инструментов (файлы .dxf) и управление библиотекой инструментов.

Управление держателями инструмента и матрицы

● 19-дюймовый ЖК-сенсорный экран (ёмкостный)

● Импорт инструментов DXF (опция)

● Создание 2D-графики детали на сенсорном экране с автоматической последовательностью операций

● Стандартно 4 оси, максимум до 156 осей.

● Автоматический расчет усилия гибки и компенсации прогиба.

● Модульные инструменты для каждой детали или гиба.

● Прямая коррекция угла, в том числе компенсации прогиба.

● Бесплатное автономное ПО для симуляции на ПК.

● База данных гибки (опция)

● Интерфейс Modbus TCP для SCADA или MES (опция)

● Управление измерением угла DataM или Iris-Plus (опции).

● ПО EsaBend-3D (опция)

● Просмотрщик 3D Metallix, Radan, AutoPol (опция)

Система ЧПУ ESA S675W

Получите максимум от любой 3D CAD/CAM-системы, которую вы хотите установить в ЧПУ.

Проектирование детали одним касанием.

Прямой импорт форм инструментов (файлы .dxf) и управление библиотекой инструментов.

Управление держателями инструмента и матриц.

Доступны измерение и коррекция угла с помощью всех существующих устройств.

● 21-дюймовый ЖК-сенсорный экран (ёмкостный)

● Импорт инструментов DXF (опция)

● Создание 2D-графики детали на сенсорном экране с автоматической последовательностью операций

● Стандартно 4 оси, максимум до 156 осей.

● Автоматический расчет усилия гибки и компенсации прогиба.

● ПО EsaBend-3D (опция)

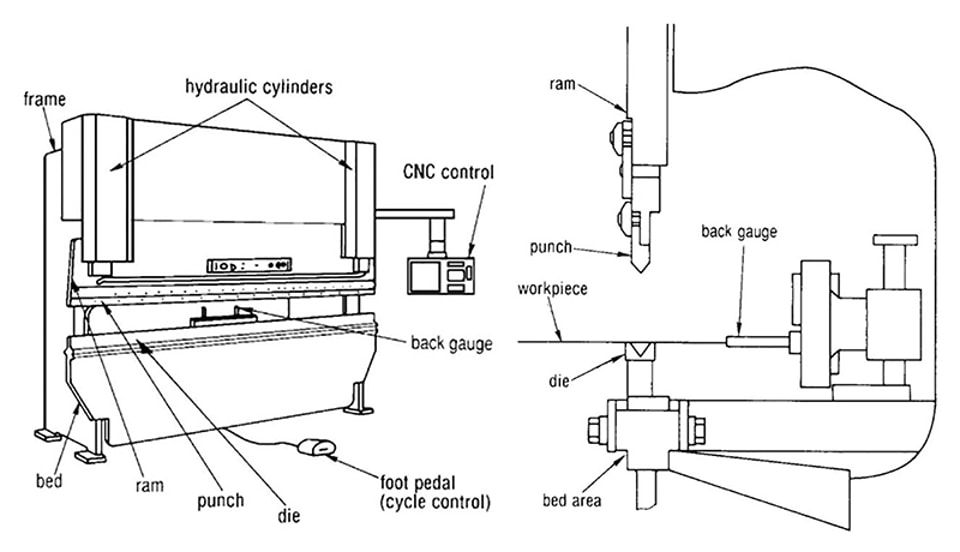

Задний упор листогибочного пресса

BGA	X	R	Z1	Z2	X2
Ход (мм)	750	120	ПО ЗАПРОСУ	ПО ЗАПРОСУ	190
Скорость (мм/с)	500	170	2000	2000	200
Точность (мм)	+0,02	+0,05	+0,05	+0,05	+0,02
Тип двигателя	БЕСКОЛЛЕКТОРНЫЙ	БЕСКОЛЛЕКТОРНЫЙ	БЕСКОЛЛЕКТОРНЫЙ	БЕСКОЛЛЕКТОРНЫЙ	БЕСКОЛЛЕКТОРНЫЙ
Механическая система	ВИНТОВАЯ	ВИНТОВАЯ	RACR	RACR	ВИНТОВАЯ
