Наименование		Данные	Ед.	Примечания
Макс. толщина резки		6	мм
Макс. ширина резки		3200	мм
Предел прочности разрезаемого материала		500	Н/мм²
Угол резки		1°30′
Макс. ход заднего упора		20-600
Частота ходов		14	Раз/мин
Расстояние между вертикальными стойками		3400	мм
Длина ножа		3300	мм
Высота рабочего стола		800	мм
Главный двигатель	Модель	Y132M-4
	Мощность	7.5	кВт
	Скорость	1450	об/мин
Двигатель заднего упора	Модель	Y802-6		B5
	Мощность	0.55	кВт
	Скорость	900	об/мин
Шестеренный насос	Модель	25MCY14-1B
	Мощность	25	л/мин
	Давление	31.5	МПа
Габариты	Длина	3820	мм
	Ширина	1660
	Высота	1620
Вес	6100		кг

Нет	Название аксессуара	Модель/производитель	Другое	Конфигурация

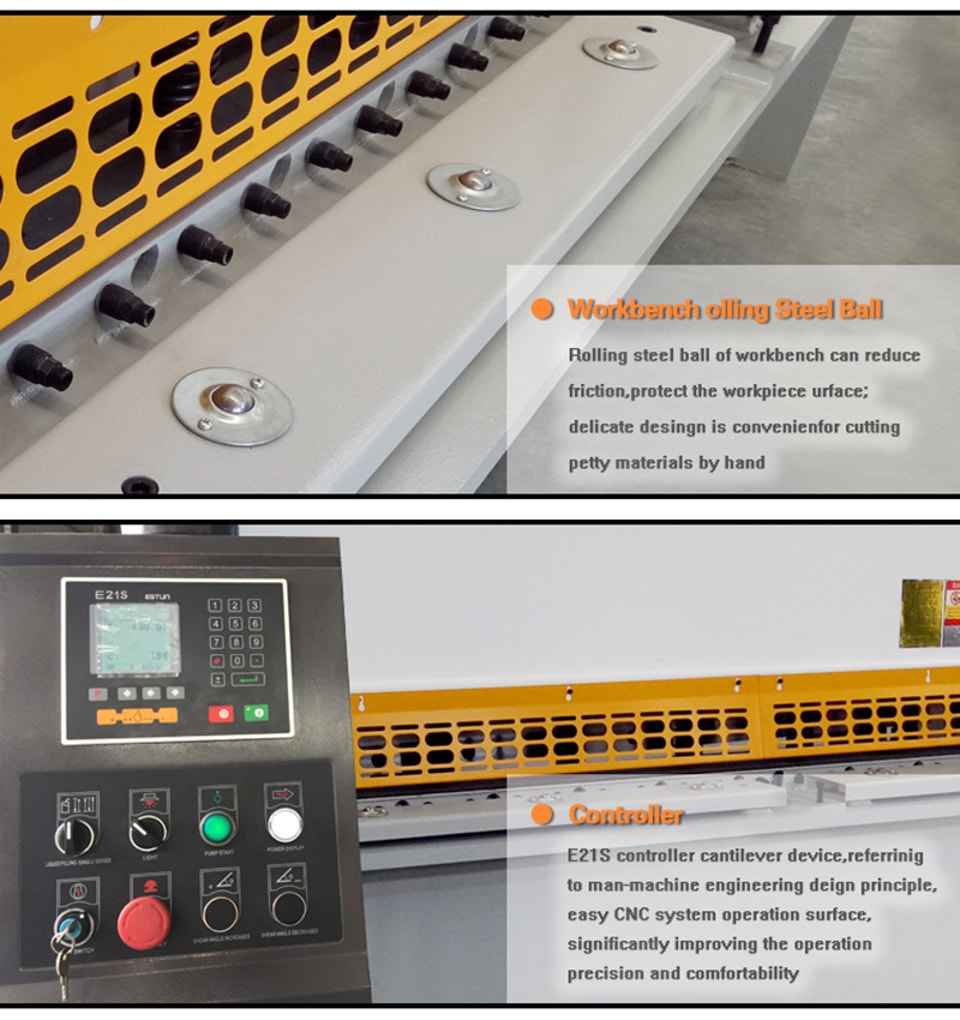

1	Система ЧПУ	Система ЧПУ þE21 Estun		Стандартная
2	Электрика	Немецкая электроаппаратура Schneider	Концевой выключатель и путевой выключатель
3	Главный двигатель	Двигатель Siemens
4	Преобразователь частоты	JRACDRIVE	Управление позиционированием
			Гарантированная точность
5	Ножной выключатель	KACON из Южной Кореи
6	Задний упор	Шарико-винтовая линейная направляющая — HIWIN, Тайвань

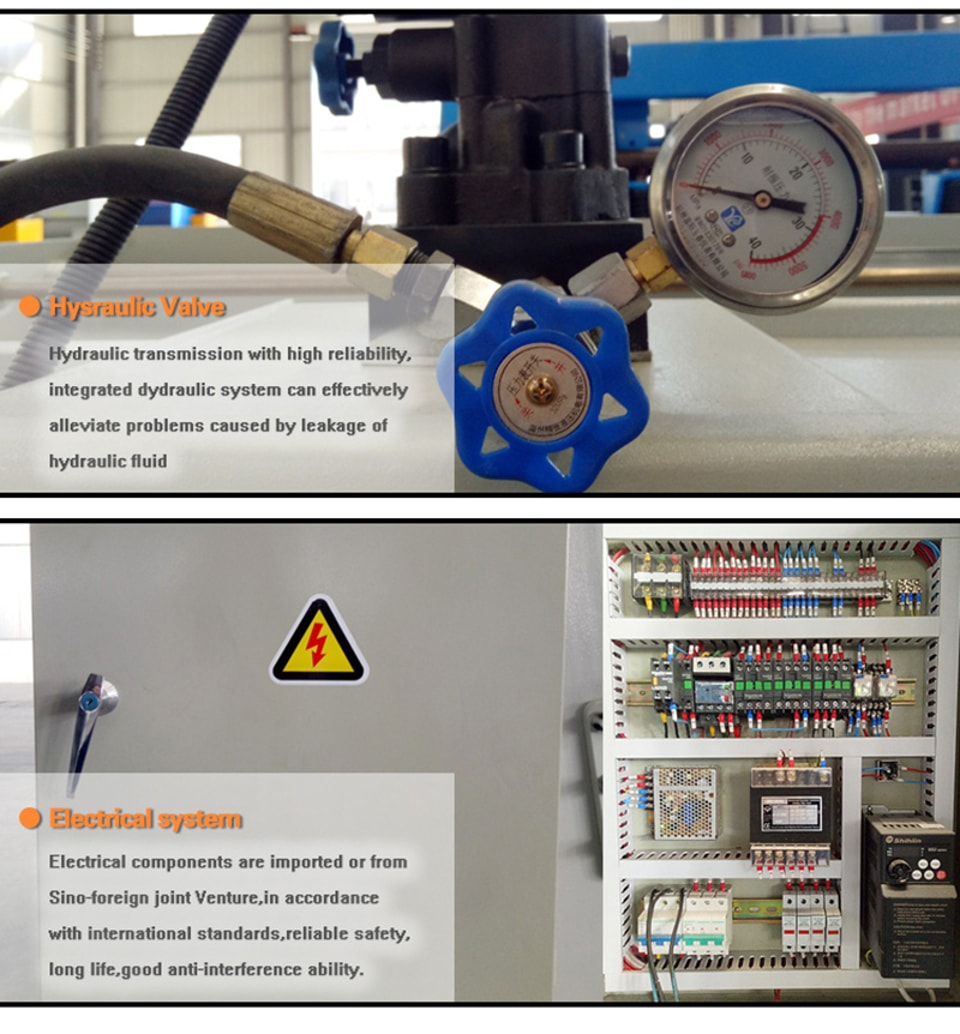

7	Гидравлическая система	Bosch Rexroth Germany
8	Масляный насос	SUNNY USA
9	Уплотнительное кольцо	PARKER-America
10	Соединитель масляной трубки	Соединитель корпуса
11	Передний защитный кожух	Производства ERMAK
12	Задний защитный экран	Производства ERMAK
13	Нож	Комплект верхнего и нижнего ножей
14	Прижимное устройство	Производства ERMAK
15	Автоматический подающий стол	Производства ERMAK		Опционально
16	Большая глубина зева	Производства ERMAK
17	Система автоматической смазки	Производства ERMAK
18	Передний угловой упор	Производства ERMAK
19	Линия лазерной резки	Производства ERMAK
20	Система охлаждения	Производства ERMAK
21	Задняя система безопасности	Производства ERMAK
22	Пневматическая опора	Производства ERMAK
23	Защита световой завесой	Kele
24	Опции системы	E200P DA310 DA360
25	Стандарт безопасности	þCE ¨CSA þNR-12 ¨OSHA

Комплектующие
1	GB801-2011	Болт M16X500	Деталь	4
2	GB7160-2016	Гайки M16	Деталь	4
3	GB98-2015	Надувные инструменты	Деталь	1
4	GB610-2014	Ключ от электрического шкафа	Деталь	1
5	GB766-2018	Ключ питания для кнопочного блока	Деталь	2
6	GB568-2018	Ножной переключатель	Деталь	1
Запасные части
7	GB689-2018	Уплотнительное кольцо типа O	Деталь	17
8	GB638-2018	Комбинированное уплотнительное кольцо	Деталь	16

Документ
1	Руководство по эксплуатации	Копировать	1
2	Сертификат CE	Копировать	1
3	Упаковочный лист / коммерческий инвойс (сертификат происхождения)	Копировать	1
4	Проверка пройдена	Копировать	1
