ER-63 NC гидравлический трубогибочный станок
ER-63 NC гидравлический трубогибочный станок
Описание продукта
1. Управление PLC, простая настройка программ и эксплуатация.
2. Медленное возвращение дорна обеспечивает хорошую форму и внешний вид угла.
3. Вращение управляется сервомотором, более высокая точность.
4. Память на 100 наборов данных, в каждом наборе — 20 автоматических углов вращения и гибки.
5. Подвижная панель управления с сенсорным экраном, более удобно.
6. Самодиагностика ошибок на экране помогает немедленно устранить проблему.
7. Ключевые узлы используют импортные бренды.
8. Гидравлический привод обеспечивает более плавную обработку.
9. Материал матриц — высококачественная сталь, высокая твёрдость и длительный срок службы; твёрдость не ниже HRC50; матрицы включают гибочную матрицу, прижимную матрицу, матрицу, устойчивую к образованию складок, направляющую матрицу, скребковую матрицу (опция), шаровой дорн (опция).
Образец изделия
Технические параметры
№ | НАИМЕНОВАНИЕ | ДАННЫЕ | ЕДИНИЦА ИЗМЕРЕНИЯ | ПРИМЕЧАНИЯ | |||
1 | Макс. гибочная способность | 63X4 | ММ |
| |||
2 | Диапазон радиуса гибки | 25-350 | мм |
| |||
3 | Диапазон угла гибки | 0-190° | мм |
| |||
4 | Эффективная длина на дорне | 2500 | мм |
| |||
5 | Точность угла | +-1 | ° |
| |||
6 | Скорость гибки | 15 | °/с |
| |||
7 | Макс. давление | 160 | кг/см |
| |||
8 | Главный двигатель | Тип | Y132M-4 |
| |||
Мощность | 7.5 | кВт |
| ||||
Скорость | 1400 | об/мин |
| ||||
9 | Насос | 20 | л/мин |
| |||
10 | Максимальное рабочее давление гидравлической системы | 25 | МПа |
| |||
11 | Объем масляного бака | 100 | л |
| |||
12 | Габаритные размеры | Длина | 3200 | мм |
| ||
Ширина | 750 | мм |
| ||||
Высота | 1300 | мм |
| ||||
13 | Вес | 1400 | кг | ||||
Список брендов комплектующих
№ | Наименование | Модель/производитель | Другое | Конфигурация |
1 | Система ЧПУ | þXHWG | Стандартная | |
2 | Электрика | Немецкая электроаппаратура Schneider | Концевой выключатель и путевой выключатель | |
3 | ПЛК | Omron Japan | ||
4 | Главный двигатель | Siemens Germany | ||
5 | Регулятор давления дросселя | TESCOM Germany | ||
6 | Запорный клапан | Venn Janpan | ||
7 | Охладитель | Hyfra Pedia Germany | ||
8 | Угловое регулировочное колесо | Jugao China | ||
9 | Гидравлическая система | Bosch Rexroth Germany | ||
10 | Масляный насос | SUNNY USA | ||
11 | Уплотнительное кольцо | PARKER-America | ||
12 | Соединитель масляной трубки | Соединитель корпуса | ||
13 | Ножной выключатель | KACON из Южной Кореи | ||
14 | Матрица | Один комплект стандартных матриц | ||
15 | Система смазки | Произведено Jugao | Опционально | |
16 | Дополнительная гибочная форма | Произведено Jugao | ||
17 | Стандарт безопасности | þCE ¨CSA þNR-12 ¨OSHA | ||
ЗАПАСНЫЕ ЧАСТИ И СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ
Комплектующие | ||||
1 | GB801-2011 | Болт M16X500 | Деталь | 4 |
2 | GB7160-2016 | Гайки M16 | Деталь | 4 |
3 | GB98-2015 | Надувные инструменты | Деталь | 1 |
4 | GB610-2014 | Ключ от электрического шкафа | Деталь | 1 |
5 | GB766-2018 | Ключ питания для кнопочного блока | Деталь | 2 |
6 | GB568-2018 | Ножной переключатель | Деталь | 1 |
Запасные части | ||||
7 | GB689-2018 | Уплотнительное кольцо типа O | Деталь | 17 |
8 | GB638-2018 | Комбинированное уплотнительное кольцо | Деталь | 16 |
ПЕРЕЧЕНЬ СОПРОВОДИТЕЛЬНЫХ ДОКУМЕНТОВ:
Документ | |||
1 | Руководство по эксплуатации | Копировать | 1 |
2 | Сертификат CE | Копировать | 1 |
3 | Упаковочный лист/коммерческий инвойс (сертификат происхождения) | Копировать | 1 |
4 | Проверка пройдена | Копировать | 1 |
ОПЦИОНАЛЬНАЯ ЧАСТЬ
- Система смазки
- Гибочная форма
ДЕМОНСТРАЦИЯ ПРОДУКЦИИ

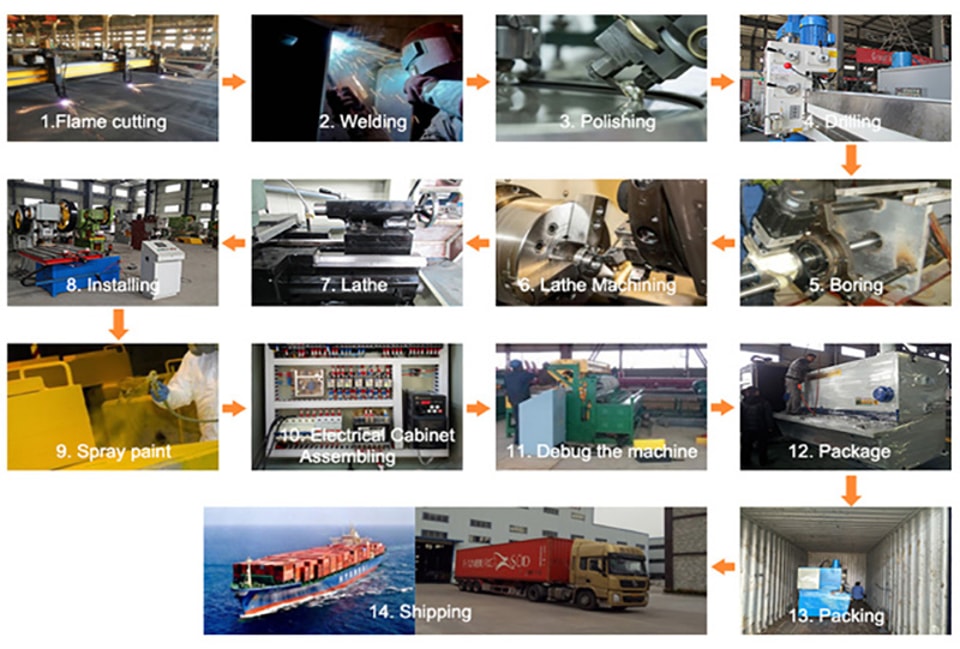

ПРОИЗВОДСТВЕННЫЙ ПРОЦЕСС
ОТГРУЗКА
ГЛОБАЛЬНОЕ СОТРУДНИЧЕСТВО
ГАРАНТИЯ:
3 ГОДА
