Как трубогибочные станки поддерживают современное производство

Когда вы проходите мимо спортзала и видите эти ряды блестящих поручней или сидите в машине и берёте за дверную ручку, у вас тоже, как и у меня, не включается профессиональный рефлекс? Три вопроса сами собой всплывают в голове: какой диаметр у этой трубы? Какова толщина стенки? Как был получен радиус гиба?

Сегодня я хочу отложить в сторону эти малопонятные инструкции и поговорить с вами с позиции «мастера» о нашем старом добром помощнике в цехе — трубогибочном станке. Это не просто машина, которая гнёт трубы; в современном производстве это совершенно недооценённый «мастер формообразования».

Речь не просто о «гибке», а о том, чтобы заставить металл «подчиняться».

Многие, кто впервые видит работу трубогибочного станка, думают, что это похоже на силача, сгибающего стальную трубу одним движением. На самом деле здесь всё основано на точных расчётах пластической деформации.

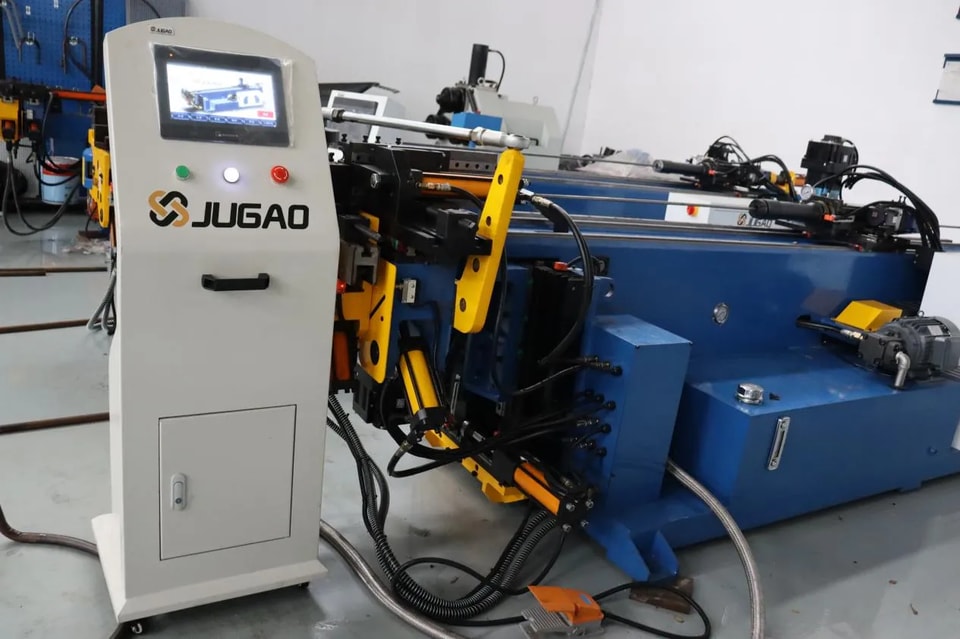

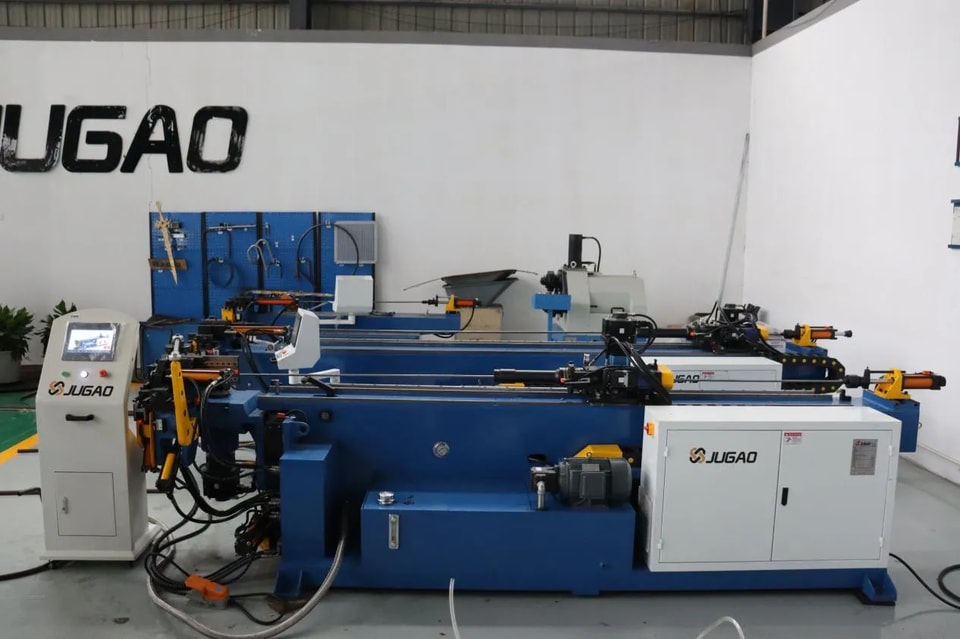

Будь то обычный гидравлический трубогибочный станок или всё более востребованный CNC-трубогиб, их задача одна: вести металлическую трубу по заранее заданной траектории. Раньше опытные рабочие полагались на глаз и опыт, теперь всё иначе. Современное оборудование, особенно полностью электрические CNC-трубогибочные станки, — это как «мозг» в цехе. Достаточно ввести угол и координаты, и станок с помощью сервоприводов точно выполнит каждый гиб с погрешностью в пределах ±0,1°. Это не просто рост эффективности, а ещё и проверка пределов возможностей материалов.

Его «работы» встречаются повсюду в нашей жизни.

Автомобильная промышленность: баланс безопасности и эстетики

Если вы думаете, что трубогибочные станки нужны только для выхлопных труб, вы их недооцениваете. Современные автомобили, чтобы повысить прочность кузова, часто используют высокопрочные стальные трубы для передних поперечин, каркасов безопасности и опор подголовников. Эти детали требуют больших углов гиба — до 180°, а иногда и гибки в двух разных направлениях на одной трубе. Раньше это могло потребовать сварки, а теперь высококлассные трубогибочные станки (например, с возможностью левого и правого гиба) формируют трубу за один проход, обеспечивая более высокую прочность и более чистый внешний вид. Сложные пространственные линии каркасов приборной панели в некоторых моделях премиум-класса — это работа CNC-трубогибочных станков.

Фитнес- и уличное оборудование: баланс между несущей способностью и эстетикой

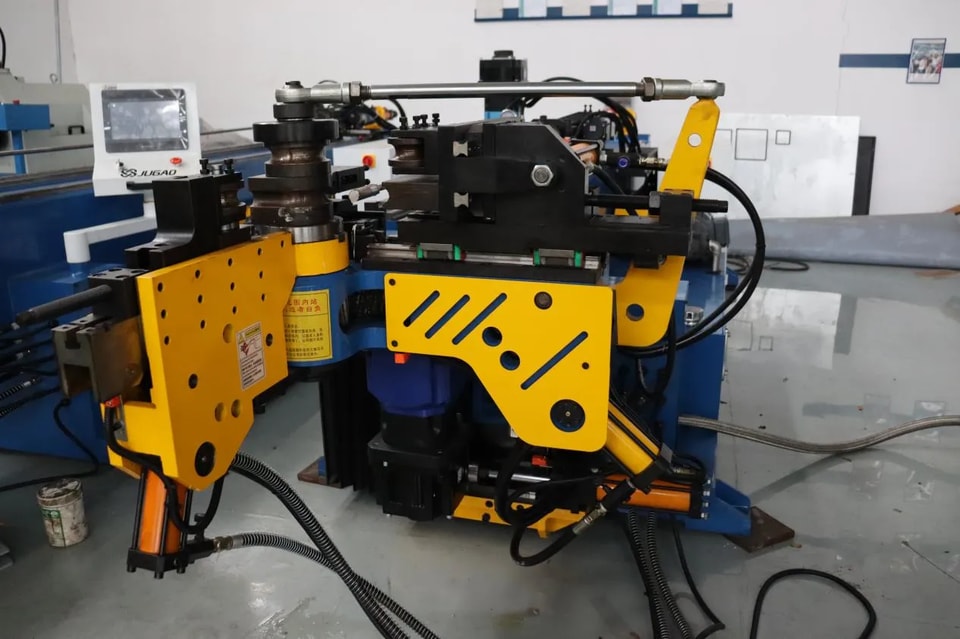

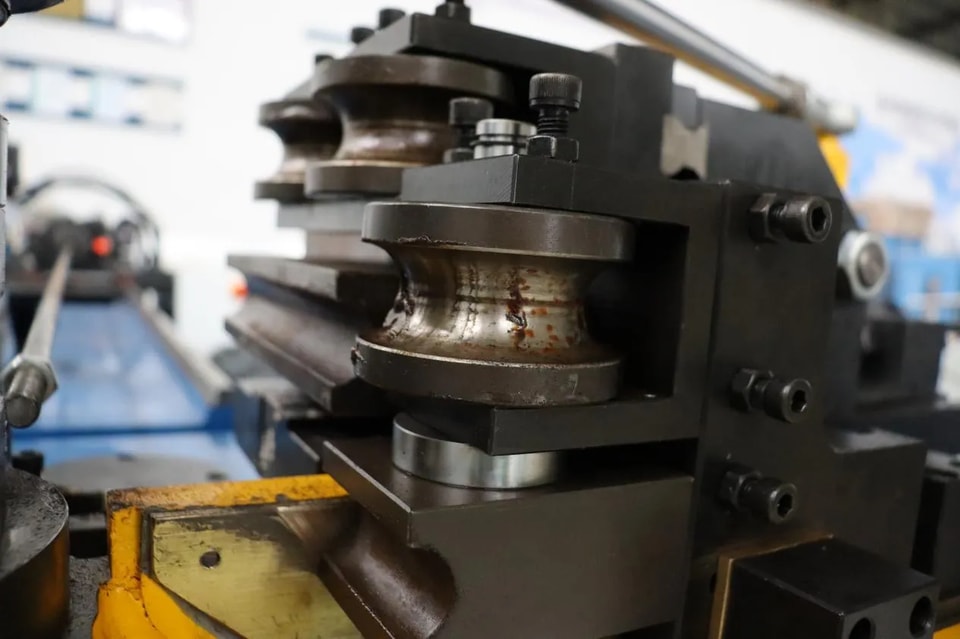

Наш завод получил множество заказов на фитнес-оборудование. Не стоит недооценивать поручни беговой дорожки или направляющие гребного тренажёра. Эти трубные элементы обычно требуют крайне высокого качества поверхностной обработки (например, гальванического покрытия или порошковой окраски), и даже малейшая складка или вмятина, появившаяся в процессе гибки, будет очень заметна на свету. Поэтому трубогибочные станки должны быть оснащены противоскладочными матрицами и дорнами, чтобы при гибке под нагрузкой внутренняя стенка трубы не сминалась, а внешняя — не истончалась. Это серьёзное испытание для жёсткости и стабильности оборудования.

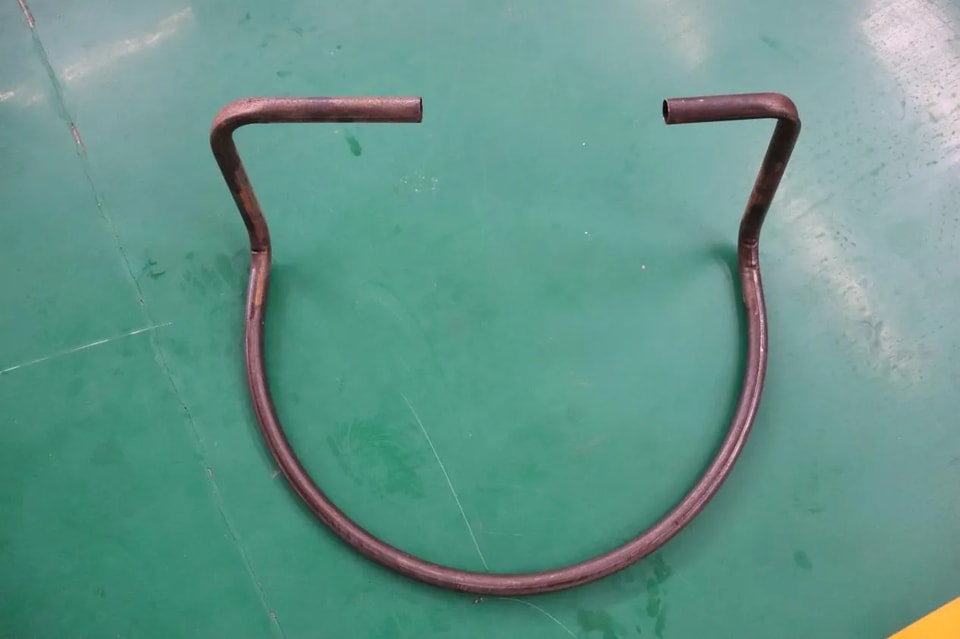

Мебель и HVAC: незаметные детали — от поручней винтовых лестниц в лобби отелей до медных труб систем центрального кондиционирования над головой, трубогибочные станки тихо улучшают качество нашей жизни. Особенно в мебельной отрасли дизайн становится всё смелее: S-образные, U-образные и даже нерегулярные эллиптические дуги. Благодаря 3D-симуляции и программированию даже самые сложные формы можно воплотить в реальность.

«Новое оружие» технаря: о чём речь?

В последние годы разговоры с коллегами показали сдвиг в приоритетах.

Раньше спрашивали: «Какая у вашего станка тоннажность?»

Теперь спрашивают: «Сколько минут занимает смена оснастки? Можно ли подключить робот-манипулятор? Можно ли интегрировать с MES (Manufacturing Execution System)?»

Действительно, трубогибочные станки уже давно не просто одинокие железные «глыбы». Мы наблюдаем несколько интересных тенденций:

Интегрированная гибка и формовка: продвинутые станки серии E-TURN могут гнуть одну трубу как в левую, так и в правую сторону без разворота заготовки. Это меняет правила игры при производстве сложных задних осей автомобилей или пространственных рам и фактически удваивает производительность.

Интеллектуальная компенсация и выравнивание: в трубах есть напряжения, и после гибки они пружинят обратно — это физический закон, который мы не можем изменить. Но современные станки могут «учиться». Определяя сварные швы трубы с помощью лазеров или камер, либо автоматически компенсируя пружинение с помощью программных алгоритмов, они позволяют получить годную деталь уже с первого изделия, без ручной подстройки оснастки и пробных пусков.

Производство на основе данных: молодые рабочие сегодня неохотно тянутся к винтам, покрытым масляными пятнами. Используя программное обеспечение для офлайн-программирования, мы можем в офисе, попивая кофе, моделировать сложные формы труб, выявлять столкновения, а затем напрямую передавать данные на завод по сети. Это не просто автоматизация, а ещё и цифровизация.

В заключение

Как человек, который много лет работает в этой отрасли, я понял главное: технологии постоянно развиваются, но наше стремление к точности остаётся неизменным.

Независимо от того, являетесь ли вы небольшой мастерской, которая хочет купить свой первый трубогибочный станок, или крупным заводом, модернизирующим автоматизированную производственную линию, понимание свойств материала, требований к точности и объёмов производства всегда остаётся первым шагом к выбору подходящего оборудования.
