Типы станков для лазерной резки: подробный технический обзор

1. Введение

Станки лазерной резки — это передовое производственное оборудование, использующее высокомощные лазерные лучи для высокоточной резки, гравировки или травления материалов. Благодаря точности, скорости и универсальности они широко применяются в таких отраслях, как автомобилестроение, аэрокосмическая промышленность, электроника и металлообработка. В этом документе представлена подробная классификация станков лазерной резки по типу лазерного источника, области применения и принципу работы.

2. Классификация станков лазерной резки

Станки лазерной резки можно классифицировать по следующим признакам:

l Лазерный источник

l Компоновка станка

l Совместимость с материалами

2.1 По типу лазерного источника

(1) Станки CO₂ для лазерной резки

l Принцип работы: Использует газовую смесь (CO₂, азот и гелий), возбуждаемую электрическим разрядом для генерации лазерного луча (длина волны: 10,6 мкм).

l Применение:

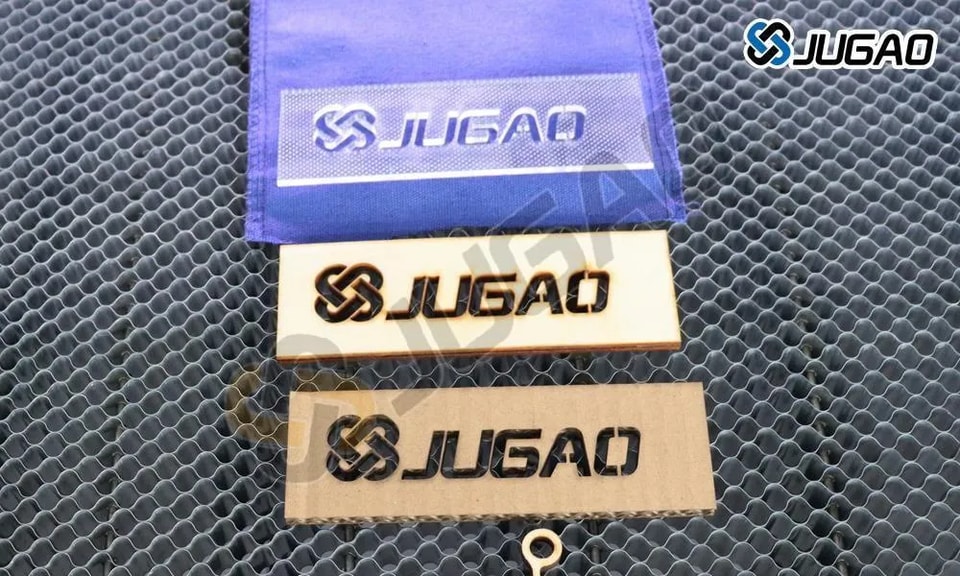

 Резка неметаллических материалов (дерево, акрил, кожа, пластики).

 Тонкие металлические листы (до 20 мм, в зависимости от мощности).

l Преимущества:

 Высокая эффективность для органических материалов.

 Гладкие кромки реза.

l Ограничения:

 Ниже эффективность при работе с сильно отражающими металлами (медь, алюминий).

 Более высокие затраты на обслуживание из-за необходимости заправки газом.

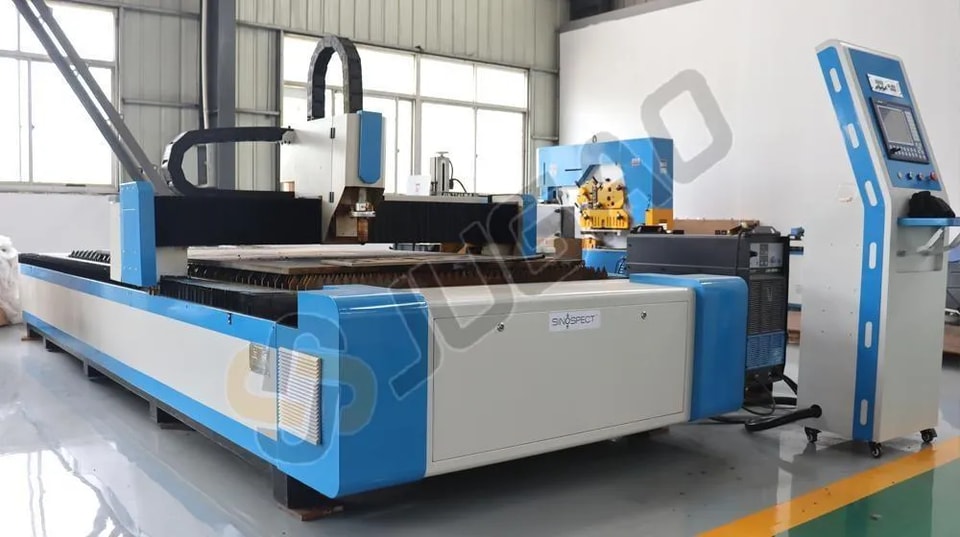

(2) Станки волоконной лазерной резки

l Принцип работы: Использует твердотельный лазерный источник, в котором луч генерируется в легированных оптических волокнах (длина волны: 1,06 мкм).

l Применение:

 Идеально подходит для металлов (сталь, алюминий, латунь, медь).

 Высокоскоростная прецизионная резка (до 50 мм толщины).

l Преимущества:

 Более высокая энергоэффективность (~30% против ~10% у CO₂).

 Меньше затрат на обслуживание (не требуется газ или зеркала).

 Лучше подходит для отражающих металлов.

l Ограничения:

 Менее эффективен для неметаллов.

(3) Лазерные станки Nd:YAG/Nd:YVO₄

l Принцип работы: Твердотельные лазеры на неодим-допированных кристаллах (длина волны: 1,064 мкм).

l Применение:

 Тонкая гравировка и микрорезка.

 Производство медицинских изделий.

l Преимущества:

 Высокая пиковая мощность для импульсных режимов.

 Подходит для очень тонких материалов.

l Ограничения:

 Меньшая эффективность по сравнению с волоконными лазерами.

 Высокие эксплуатационные расходы.

2.2 По типу конструкции станка

(1) Портальные лазерные резаки с подвижным порталом

l Лазерная головка перемещается по осям X/Y над неподвижной заготовкой.

l Лучше всего для: Резки крупноформатных деталей (листовой металл, рекламные конструкции).

(2) Лазерные резаки с летающей оптикой

l Заготовка остается неподвижной, а зеркала/линзы перемещаются.

l Лучше всего для: Высокоскоростная резка тонких материалов.

(3) Гибридные лазерные резаки

l Сочетают подвижный портал и летающую оптику.

l Лучше всего для: Оптимальный баланс скорости и точности.

(4) Лазерные резаки с роботизированной рукой

l Использует многоосевую роботизированную руку для 3D-резки.

l Лучше всего для: Компоненты для автомобильной и аэрокосмической отрасли.

2.3 По совместимости с материалами

3. Основные технические параметры

4. Отраслевые области применения

l Автомобилестроение: Точная резка элементов шасси.

l Авиакосмическая отрасль: Обработка титана и композитных материалов.

l Электроника: Микрорезка печатных плат.

l Ювелирная отрасль: Тонкая гравировка и сложные узоры.

5. Заключение

Лазерные станки для резки значительно различаются по типу источника лазера, конфигурации и совместимости с материалами.Волоконные лазерыдоминируют в резке металла благодаря своей эффективности, тогда какCO₂-лазерыпо-прежнему идеально подходят для неметаллов. Выбор подходящего типа зависит от материала, толщины, требований к точности и бюджета.

Для получения дополнительных технических характеристик или рекомендаций по конкретному применению обратитесь к поставщику систем лазерной резки JUGAO CNC MACHINE.
