Каковы основные узлы трубогибочного станка?

Трубогибочные станки — это ключевое оборудование для точной гибки труб. Будь то гидравлические, электрические или CNC-станки, их основная конструкция строится вокруг трёх основных функций: надёжного зажима, точного вращения и эффективной поддержки. Понимание функции каждого компонента помогает правильно эксплуатировать и обслуживать оборудование.

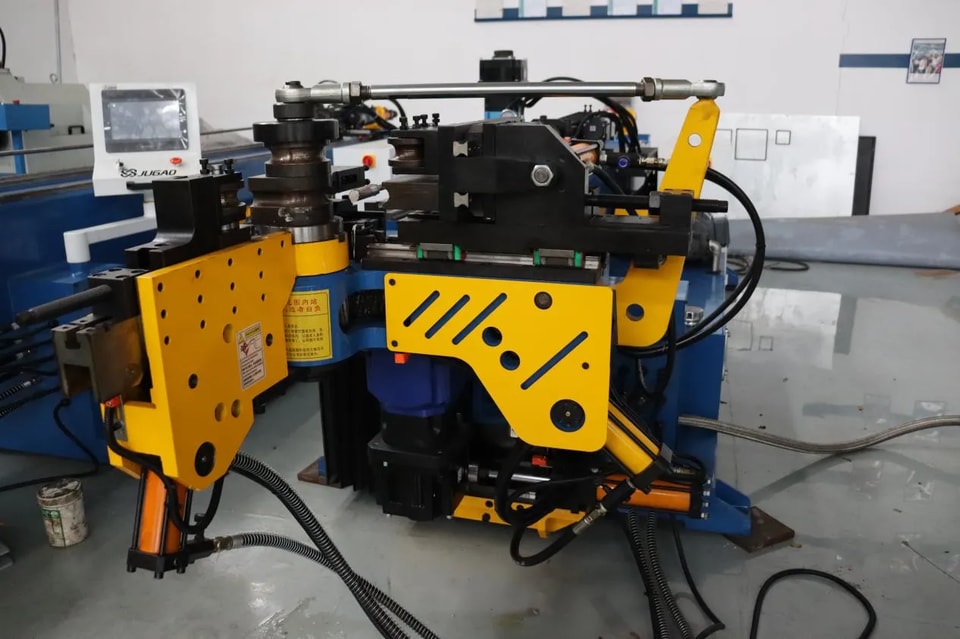

1. Механизм вращения при гибке (гибочная консоль)

Он состоит из гибочной матрицы (основной матрицы), гибочной консоли и системы передачи. Гибочная матрица закреплена на вращающемся валу, а гибочная консоль приводит трубу во вращение вокруг матрицы, обеспечивая контроль угла гибки. Способ передачи обычно представляет собой гидромотор, сервомотор или реечно-шестерённый механизм, который определяет крутящий момент и точность гибки.

2. Зажимной механизм

Он включает зажимную матрицу и зажимной цилиндр (или пневмоцилиндр). Его функция — надёжно фиксировать трубу на гибочной матрице, предотвращая её проскальзывание или смещение во время гибки. Усилие зажима должно быть достаточно большим и равномерным; в противном случае могут возникать складки или искажение поперечного сечения.

3. Дорн и механизм привода дорна

Для тонкостенных труб или гибки с малым радиусом дорн является основным элементом, предотвращающим смятие и образование складок на внутренней стороне трубы. Дорн обычно бывает шарикового или жёсткого типа, соединяется с дорновым штоком, а его переднее и заднее положение управляется цилиндром или сервомотором. Точность позиционирования дорна напрямую влияет на качество гибки.

4. Противоскладочная матрица (противоскладочная пластина)

Устанавливается позади гибочной матрицы и при гибке прижимает внутреннюю сторону трубы, предотвращая образование складок на внутренней дуге. Её форма точно соответствует кривизне гибочной матрицы, что делает её незаменимой вспомогательной матрицей для высококачественной гибки труб.

5. Силовая система

В гидравлических трубогибочных станках в качестве основы используются гидростанция, цилиндры и электромагнитные клапаны, обеспечивающие высокое усилие зажима и гибки; электрические трубогибочные станки используют серводвигатели, редукторы и шарико-винтовые пары для высокоточного управления. Стабильность силовой системы напрямую влияет на производительность и срок службы оборудования.

6. Система управления

Современные трубогибочные станки, как правило, используют ПЛК или системы числового управления CNC, оснащённые человеко-машинным интерфейсом (сенсорным экраном). Программируемое управление позволяет автоматически обрабатывать сложные пространственные формы труб, включая угол гибки, угол пространственного поворота при нескольких изгибах и длину подачи.

7. Механизм подачи и вращения (многоосевые модели)

Используется для непрерывной обработки нескольких изгибов. Подающая тележка (ось Y) управляет линейной подачей трубы, а поворотная ось (ось B) — углом пространственного поворота трубы во время гибки. Обычно привод осуществляется сервомотором в сочетании с высокоточным направляющим рельсом и реечно-шестерённой системой.

8. Система матриц

Она включает гибочные матрицы, зажимные матрицы, противоскладочные матрицы, дорны и направляющие матрицы, которые проектируются индивидуально в зависимости от диаметра трубы и радиуса гибки. Материалы матриц обычно — Cr12MoV или легированная инструментальная сталь, подвергнутая термообработке для повышения износостойкости. Точность матрицы напрямую определяет качество изогнутой трубы.

9. Станина и направляющие рельсы

Как базовая конструкция всего станка, станина должна обладать достаточной жёсткостью, чтобы выдерживать огромный момент гибки во время работы. В тяжёлых трубогибочных станках часто используются цельнолитые или сварные конструкции из толстолистовой стали. Направляющие рельсы применяются для обеспечения точности перемещения механизмов подачи и вращения.

10. Система охлаждения и смазки

Радиатор гидравлического масла, масляный насос смазки и распределитель образуют систему охлаждения и смазки, обеспечивая стабильную температуру масла и минимизируя износ подвижных частей при непрерывной работе.

Трубогибочный станок — это высокоточное оборудование, в котором глубоко интегрированы механические, гидравлические, электрические и штамповочные технологии. От зажима до гибки, от поддержки дорна до многокоординатной синхронизации — каждый компонент играет решающую роль. Только при скоординированной работе всех систем можно обеспечить эффективное, стабильное и высококачественное производство гибки труб.
