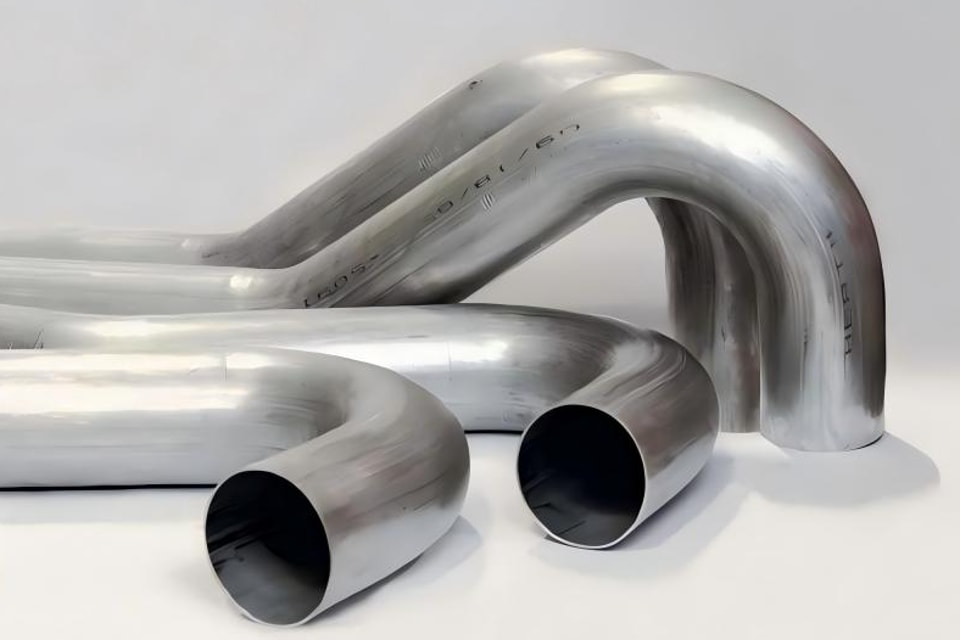

Как выполнять точную гибку труб в тяжелом машиностроении?

При изготовлении тяжелой техники (экскаваторов, кранов, погрузчиков и т. д.) гибка труб напрямую влияет на надежность гидравлических систем, топливных магистралей и несущих рам. Отклонение всего на 1 градус при гибке трубы может привести к утечке масла под высоким давлением или даже к остановке оборудования. Ниже подробно показано, как добиться высокоточной гибки труб по четырем направлениям: оборудование, процесс, материалы и контроль качества.

I. Оборудование, обычно используемое для гибки труб

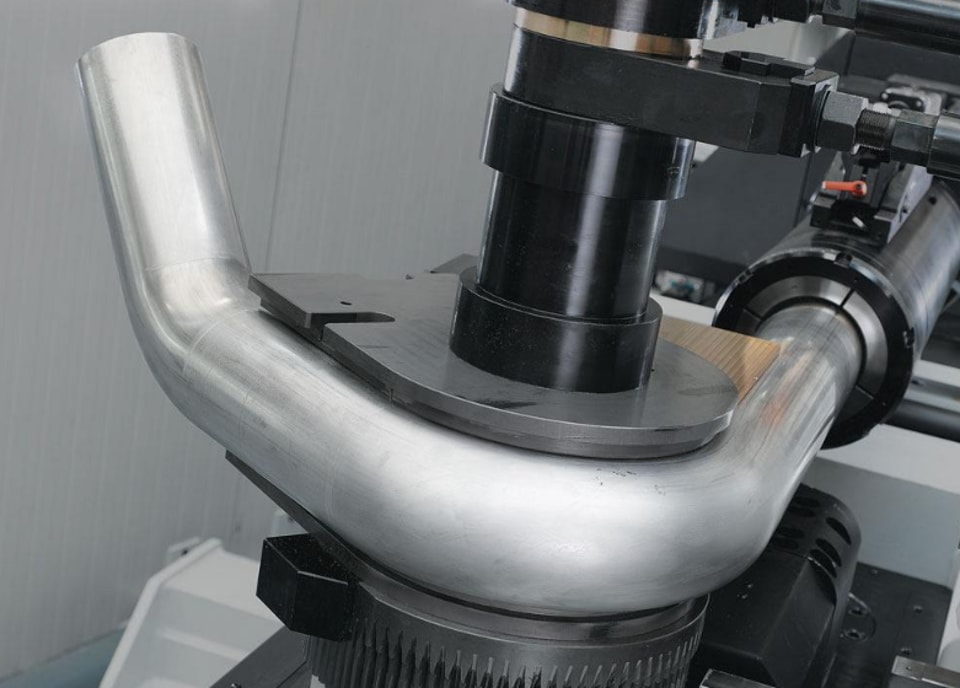

CNC-трубогибочный станок: высокая степень автоматизации, подходит для серийного повторяющегося производства, обеспечивает стабильную точность.

Трубогибочный станок с дорном: использует дорн для внутренней поддержки стенки трубы, предотвращая сплющивание и образование складок при гибке тонкостенных труб или труб малого радиуса.

Ротационный растяжной трубогибочный станок: подходит для конструкционных элементов со сложным поперечным сечением или нестандартной формой, обеспечивает точное управление.

II. Шесть шагов к точной гибке труб

1. Подготовка: тщательно очистите поверхность трубы, удалив заусенцы, ржавчину и масло. Проверьте, что основание станка выровнено, а пресс-форма надежно установлена—если не выполнить эту базовую работу, все остальное будет бесполезно.

2. Выбор подходящей оснастки: радиусы гибочного штампа, прижимного штампа и нажимного штампа должны соответствовать диаметру трубы и толщине стенки. Для тяжелой техники обычно используют закаленные стальные штампы, которые выдерживают высокие нагрузки и меньше подвержены деформации.

3. Настройка параметров CNC: система CNC позволяет точно задать угол гибки, угол поворота и длину подачи. При настройке этих параметров учитывайте величину пружинения материала, чтобы каждый раз получать одинаковый результат гибки.

4. Регулировка положения дорна: при гибке толстостенных или тонкостенных труб дорн следует размещать на подходящем расстоянии позади точки гибки, чтобы поддерживать внутреннюю стенку и предотвращать сплющивание и образование складок.

5. Пробная гибка и точная настройка

После первого пробного изгиба проверьте размеры с помощью цифрового угломера или координатно-измерительной машины. Если есть отклонения по углу или радиусу, выполните точную настройку в системе управления до соответствия требованиям.

6. Контроль качества

После завершения гибки проверьте размеры и качество поверхности, а при необходимости проведите испытания давлением. Современные системы могут даже использовать программное обеспечение для сравнения измеренной формы трубы с CAD-моделью, не оставляя без внимания даже незначительные отклонения.

III. Ключевые факторы, влияющие на точность

Характеристики материала: у углеродистой стали, нержавеющей стали и алюминия разные значения пружинения. Значения компенсации​​необходимо заново измерять каждый раз при использовании нового материала.

Температура и смазка: использование качественной смазки снижает трение и предотвращает растрескивание поверхности. Для толстостенных или крупно диаметральных труб поддержание стабильной температуры помогает течению материала.

Калибровка оборудования: регулярная проверка гибов, гидравлических систем и сервомоторов необходима для поддержания долгосрочной точности.

IV. Распространенные проблемы и решения

В: Как обеспечить одинаковый изгиб каждой трубы?

О: Используйте станок для гибки труб с ЧПУ с обратной связью в реальном времени, выполняя калибровку перед каждым производственным циклом. Обеспечьте единообразие в подготовке оснастки и материала.

В: Как предотвратить образование складок или сплющивание при гибке труб?

О: Для тонкостенных труб необходимо использовать дорн и противосморщивающую матрицу. Одновременно регулируйте усилие зажима и скорость гибки для достижения баланса напряжений.

В: Какие материалы чаще всего используются в тяжелом машиностроении?

О: В основном углеродистая и нержавеющая сталь благодаря их высокой прочности и коррозионной стойкости. Алюминий также применяется там, где требуется снижение веса.

В области тяжелого машиностроения точность гибки труб напрямую определяет надежность и безопасность оборудования. От очистки трубы, выбора подходящей оснастки и настройки параметров ЧПУ до регулировки дорна, пробной гибки и точной доводки, а также строгого контроля качества — каждый этап должен выполняться безупречно, чтобы получать высококачественные трубные детали, соответствующие инженерным стандартам.

Если вы хотите оптимизировать производственную линию или изучить современные решения для гибки труб, JUGAO предлагает широкий ассортимент станков для гибки труб с ЧПУ и НЧПУ, разработанных для точности, эффективности и долговечности. Свяжитесь с нашей инженерной командой сегодня, чтобы узнать, как мы можем помочь вам увеличить производственные мощности.
