Станок для волоконной лазерной резки с ЧПУ 2000 Вт с рабочим столом 1500X3000 мм

Эл. почта:info@ntjugao.com

Тел.:008613222111178

WhatsApp:+8613222111178

ЗАПРОСИТЬ ЦЕНУ

Описание продукта

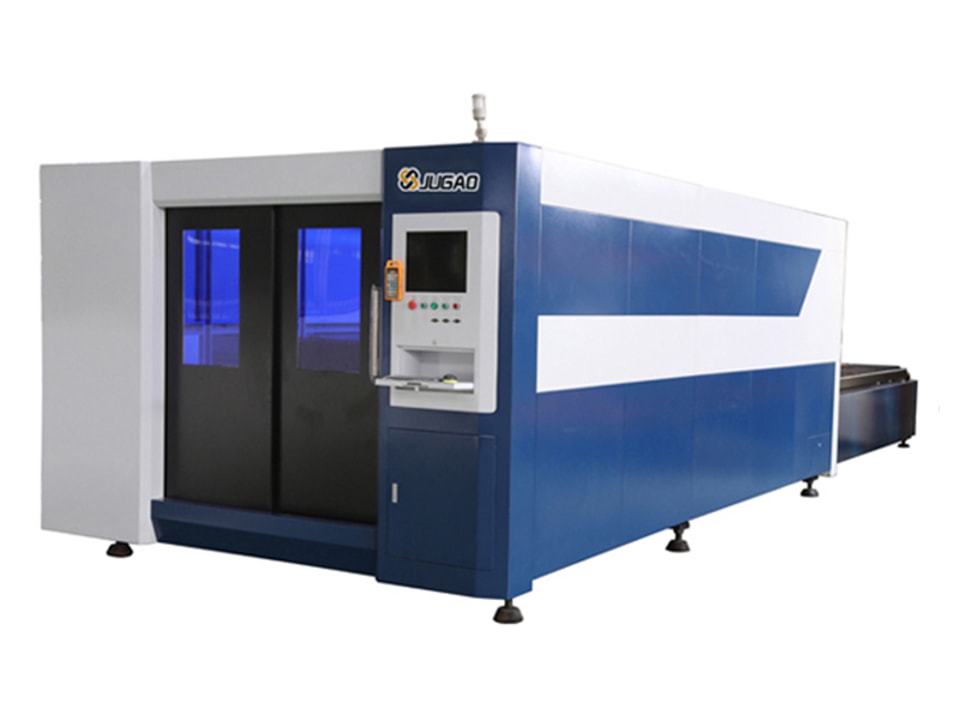

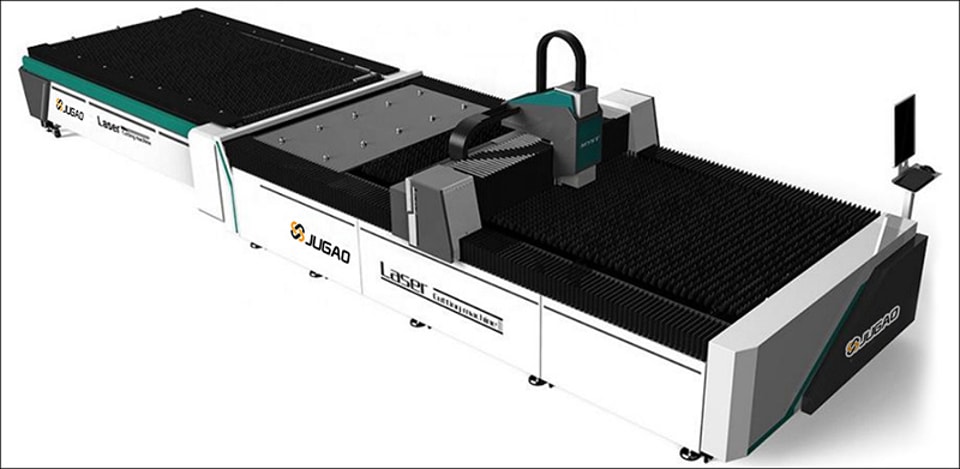

Волоконный лазерный станок для резки 2000 Вт

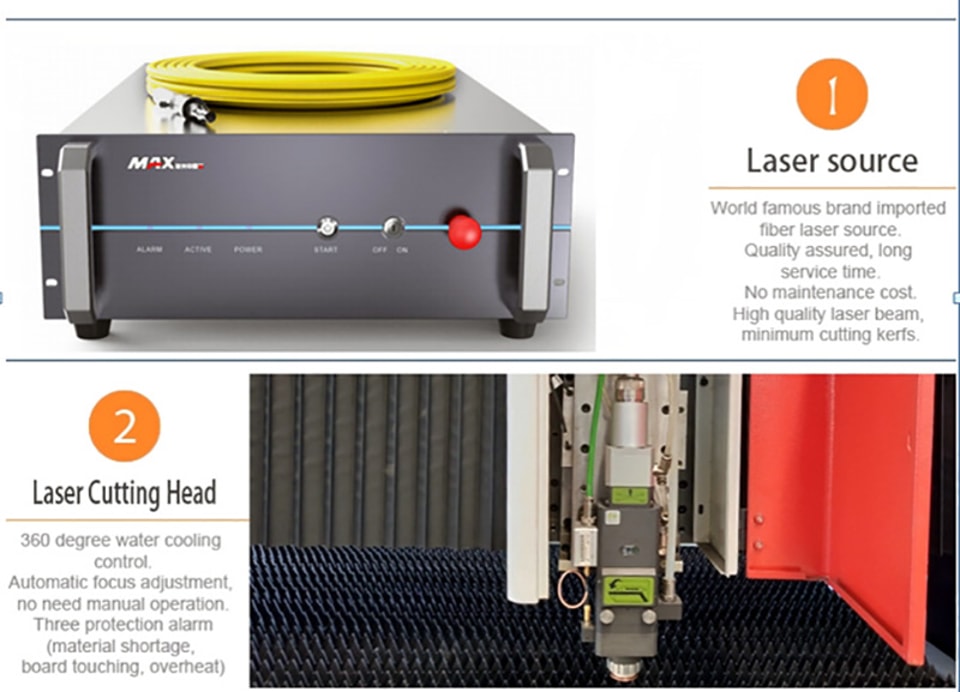

Волоконный лазерный станок для резки, оснащённый всемирно известным волоконным лазерным источником немецкого производства, европейской режущей головкой и системой динамической фокусировки, позволяет с высокой точностью и высокой скоростью резать и пробивать отверстия в различных видах металлических материалов. Поскольку лазер передаётся по оптоволокну, не требуется обслуживание или регулировка оптического пути, что значительно снижает уровень отказов оборудования и продлевает срок службы. Большая зона резки отвечает требованиям различных видов обработки металла.

Особенности изделия

1. Отличное качество луча: меньший диаметр фокуса, высокая эффективность работы, лучшее качество обработки.

2. Высокая скорость резки: в 2–3 раза быстрее, чем YAG- и CO2-лазеры.

3. Высокая стабильность: используется высококачественный волоконный лазер, стабильная работа, ресурс ключевых компонентов достигает 100 000 часов.

4. Высокая эффективность фотоэлектрического преобразования: по сравнению с CO2-лазерным станком для резки волоконный лазерный станок обеспечивает в 3 раза более высокое фотоэлектрическое преобразование, а также энергосбережение и экологичность.

5. Низкая стоимость: общее энергопотребление составляет лишь 20–30 % от потребления традиционного CO2-лазерного станка для резки.

6. Низкие затраты на обслуживание: используется передача по оптоволоконной линии, не нужны отражающие линзы, что позволяет существенно сократить расходы на обслуживание.

7. Простота эксплуатации: передача по оптоволокну, без настройки оптического пути.

8. Сверхгибкая оптическая конфигурация: небольшой объём, компактная конструкция, легко соответствует требованиям гибкого производства.

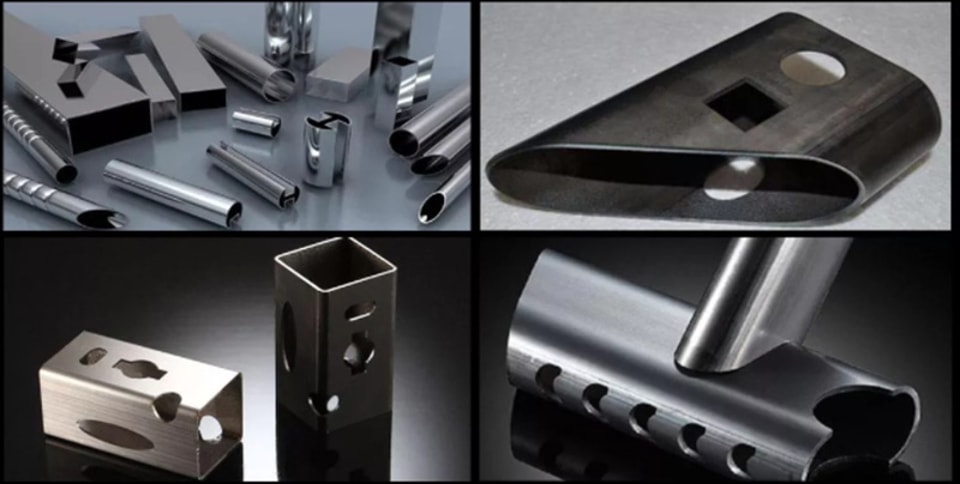

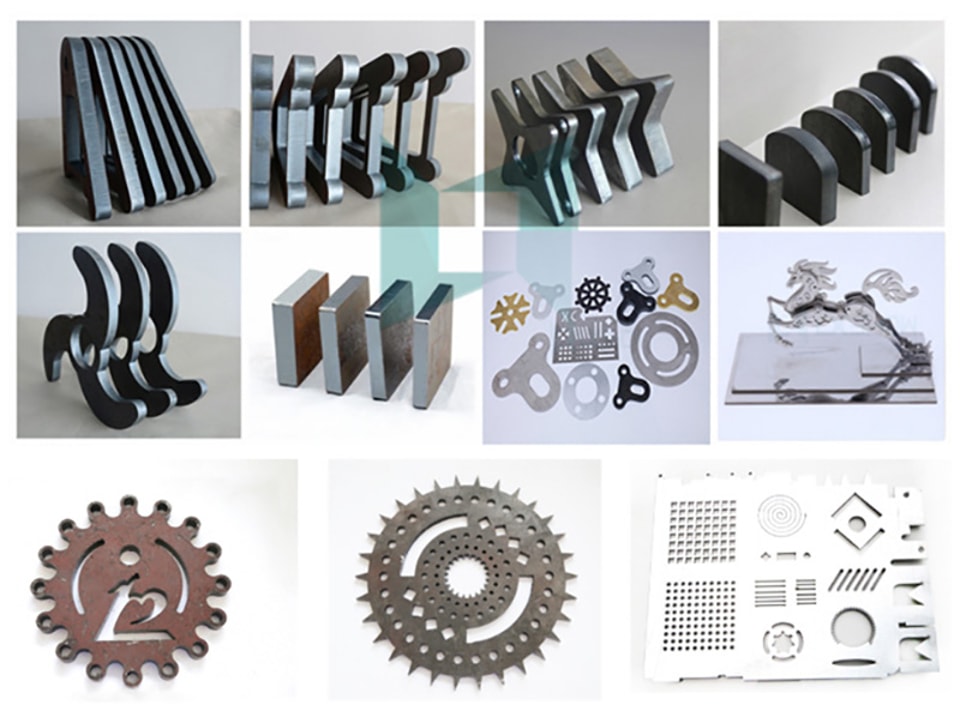

Образец изделия

Толщина и скорость резки

Материал	Толщина (мм)	1000 Вт	1500 Вт	2000W	3000 Вт	4000 Вт
Материал	Толщина (мм)	Скорость резки м/мин	Скорость резки м/мин	Скорость резки м/мин	Скорость резки м/мин	Скорость резки м/мин
Углеродистая сталь (O2)	1	14	20	24	30	35
	2	7	9	12	18	24
	3	3.3	3.5	3.8	4	6
	4	2.2	3	3.1	3.5	5
	5	1.8	2.5	2.7	3	4
	6	1.5	2	2.1	2.5	2.5
	8	1	1.5	1.5	1.9	1.9
	10	0.8	1.2	1.3	1.3	1.3
	12		0.8	0.9	1.2	1.2
	16			0.6	0.8	0.8
	20				0.7	0.7
Нержавеющая сталь (воздух)	1	14	20	25	30	35
	2	5	8	13	20	24
	3	3	4	5.4	11	13
	4	1.5	3	3.3	8	11
	5	1	1.5	2.4	5	7.5
	6		1	1.3	3	5
	8			1	1.7	3.5
	10				1	2
	12				0.6	1.5
Алюминиевый лист	1	9	18	21	24	27
	2	3.6	7	9	14	17
	3	1	2	6	8.5	12
	4		1	3.2	5	8
	5			1.5	3.5	5.2
	6			0.6	2.2	3
	8				1	1.5
Медный лист	1	9	18	25	28	30
	2	3	6	8	15	17
	3	0.6	1.8	2.4	3.6	12
	4		0.6	0.9	1.5	8
	5			0.8	3.2	5
	6			0.6	2.2	3

Технические параметры

1	Модель	ER3015-2000W
2	Рабочая зона резки	3000x1500mm
3	Лазерный генератор	MAX
4	Способ охлаждения	Система водяного охлаждения и защиты
5	Система передачи	Шестерня + рельсы
6	Мощность волоконного лазера	2000W
7	Точность позиционирования по осям X, Y	±0,02 мм
8	Точность повторного позиционирования по осям X, Y	±0,02 мм
9	Макс. скорость перемещения по осям X, Y	120 м/мин
10	Макс. ускорение	1,5G
11	Мощность системы привода	Y=1500W; X1=1000W; X2=1000W; Z=400W
12	Длина волны лазера	2080nm
13	Цвет машины	Поддержка индивидуального изготовления
14	Вес брутто	4500KG

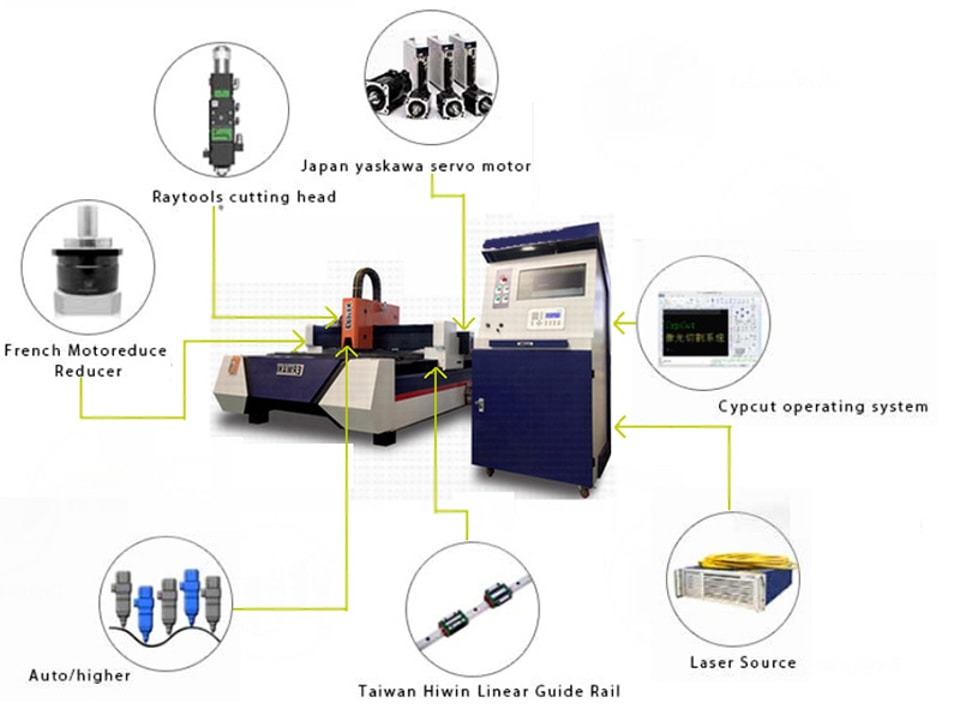

Список брендов комплектующих

№	Наименование	Производитель	Конфигурация

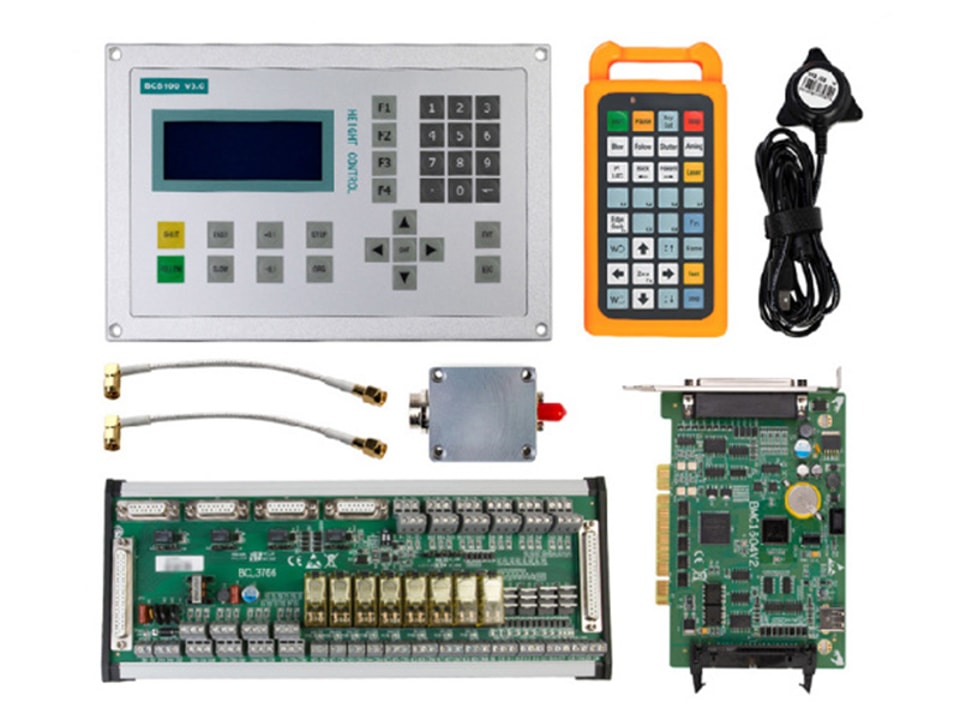

1	ЧПУ-контроллер	CYPONE	Стандартная

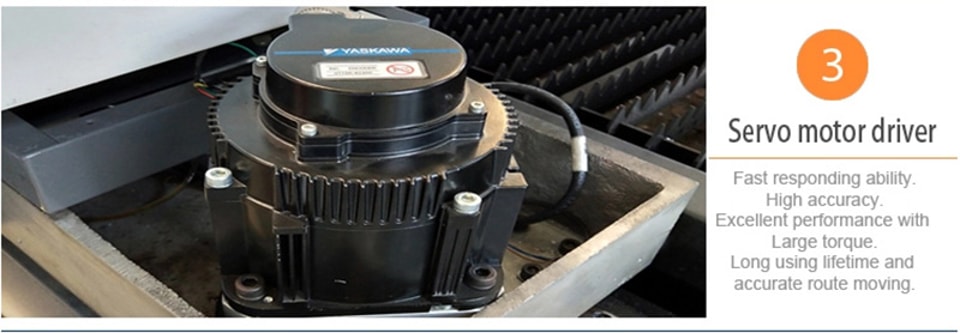

2	Сервомотор	YASKAWA
3	Сервопривод	YASKAWA

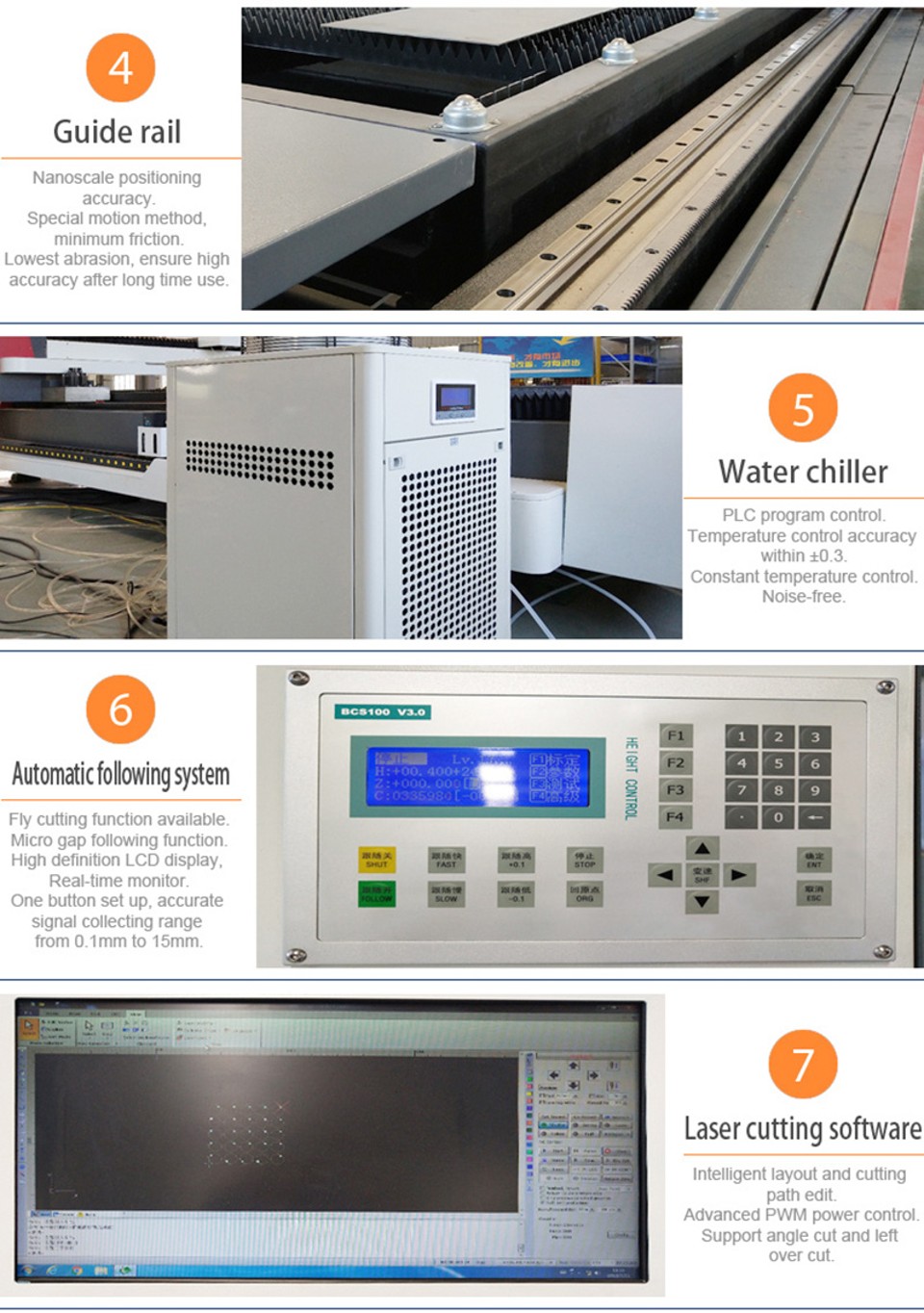

4	Линейная направляющая	HIWIN
5	Лазерный генератор	MAX
6	ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ CAD/CAM / ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ CAD / CAM	CYPCUT 1000
7	Режущая головка	RAYTOOLS
8	Редуктор	SHIMPO
9	Реечная передача	YYC
10	Система управления режущим газом	SMC
11	Система водяного охлаждения	HANLI
12	Подключение к внешней сети	ERMAK
13	Эффективная система переключения газа с высокого на низкое давление	ERMAK
14	Емкостный датчик Режущая головка высокого давления	ERMAK
15	Автоматизированная раскладка контроллер выходной мощности	ERMAK
16	Автоматический расчет времени и стоимости единицы продукции	ERMAK
17	Удаление дыма	ERMAK
18	Система подачи газа под давлением и специальная система для резки под высоким давлением.	ERMAK
19	Лазерный генератор	RAYCUS,IPG	Опционная часть
20	ЧПУ-контроллер	CYPCUT 2000
21	Режущая головка с автофокусом	RAYTOOLS BM110
22	Режущая головка	WXS,PRECITEC
23	Автоматический сменщик столов	ERMAK

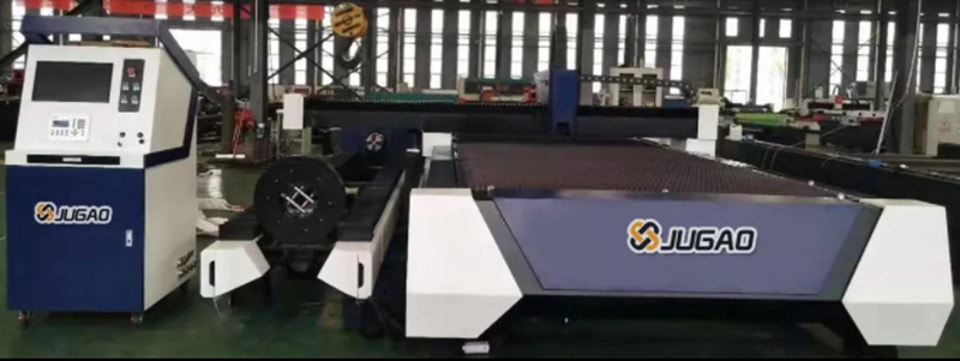

24	Устройство для резки труб	ERMAK

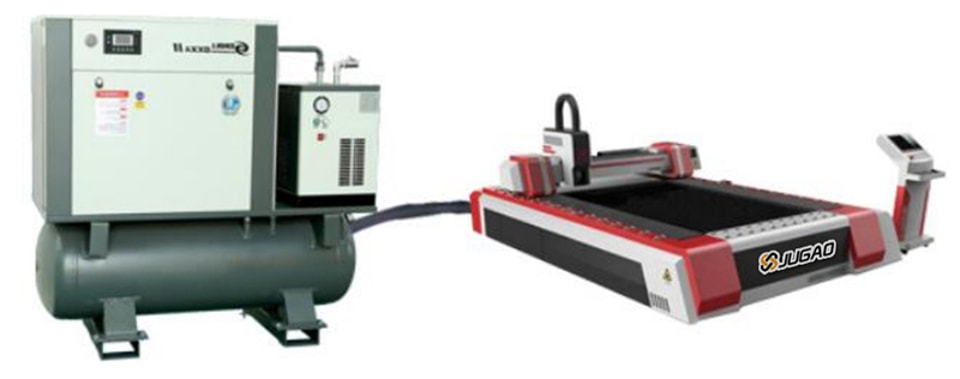

25	Воздушный компрессор	ERMAK
26	Крышка	ERMAK
27	Секционная система дымоудаления	ERMAK
28	Очиститель ламелей стола станка	ERMAK
29	Система предотвращения столкновений	CYPCUT

ЗАПАСНЫЕ ЧАСТИ И СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

Комплектующие
1	GB801-2011	Болт M16X500	Деталь	4
2	GB7160-2016	Гайки M16	Деталь	4
3	GB610-2014	Ключ от электрического шкафа	Деталь	1
4	GB766-2018	Ключ питания для кнопочного блока	Деталь	2
Запасные части
5	GB98-2015	Линза	Деталь	10
6	GB638-2018	Сопло	Деталь	10

ПЕРЕЧЕНЬ СОПРОВОДИТЕЛЬНЫХ ДОКУМЕНТОВ:

Документ
1	Руководство по эксплуатации	Копировать	1
2	Сертификат CE	Копировать	1
3	Упаковочный лист / коммерческий инвойс (сертификат происхождения)	Копировать	1
4	Проверка пройдена	Копировать	1
