Станок плазменной резки с ЧПУ 65A-3015 со столом

Эл. почта:info@ntjugao.com

Тел.:008613222111178

WhatsApp:+8613222111178

ЗАПРОСИТЬ ЦЕНУ

Описание продукта

Особенности изделия

1. Использование высокоточных линейных направляющих и двустороннего синхронного привода обеспечивает бесшумную работу станка на высокой скорости и с высокой точностью.

2. Конструкция человеко-машинного интерфейса делает станок простым в освоении и эксплуатации и обеспечивает полный набор функций.

3. Оснащен 7-дюймовым цветным ЖК-дисплеем и панелью управления; считывание программы и обновление ПО выполняются с USB-флеш-накопителя.

4. Имеет функцию автоматического запоминания и восстановления после отключения питания по беспроводной связи.

5. В зависимости от конструкции станка можем поставить стол для резки с выдвижным ящиком для сбора заготовок, либо систему удаления дыма и пыли со столом для резки и выдвижным ящиком для сбора заготовок.

6. Система может определять положение и отличается высокой точностью, широким диапазоном скоростей и коротким временем разгона.

7. Эффективно предотвращает высокочастотные помехи и обеспечивает стабильную и безопасную резку.

Образец изделия

Технические параметры

№	НАИМЕНОВАНИЕ		ДАННЫЕ	ЕДИНИЦА ИЗМЕРЕНИЯ	ПРИМЕЧАНИЯ
1	Рабочая зона		1500X3000	мм
2	Выходной ток		65	А
3	Макс. толщина резки стали		8	мм
3	Макс. толщина резки нержавеющей стали		4	мм
4	Просвет по оси Z		200	мм
5	Точность перемещения		±0,1	мм
6	Точность позиционирования		±0.15	мм
7	Макс. скорость резки		12000	мм/мин
8	Макс. скорость перемещения		20000	мм/мин
9	Давление газа		0.4	МПа
10	Рабочая температура		-10–60	°C
11	Высота стола		850	мм
12	Общее энергопотребление (без плазменной системы)		4	кВт
13	Габариты станка	Длина	3400	мм
		Ширина	2300	мм
		Высота	1800	мм
14	Вес		1600	кг

Список брендов комплектующих

№	Наименование	Модель/производитель	Другое	Конфигурация
1	Система ЧПУ	Контроллер Starfire		Стандартная
2	Программное обеспечение для раскроя	FASTCAM
3	Режим передачи файлов	Интерфейс USB
4	Плазменный генератор	Huayuan China
5	Плазменный резак	Blackwolf
6	Электрика	Немецкая электроаппаратура Schneider
7	Двигатель для системы привода	Шаговый двигатель Siemens и драйверы
8	Станина столового типа	Стол с зубьями пилы
9	Система передачи	Рейка, шестерня и линейные направляющие по осям X/Y/Z
10	Режим дуги	Бесконтактная дуга, регулятор давления дуги
11	Режим контроля высоты резака (THC)	Автоматический высокочувствительный THC
12	Необходимый тип газа	Воздух
13	Режим движения плавающего режущего резака	Автоматическое и пневматическое тестирование

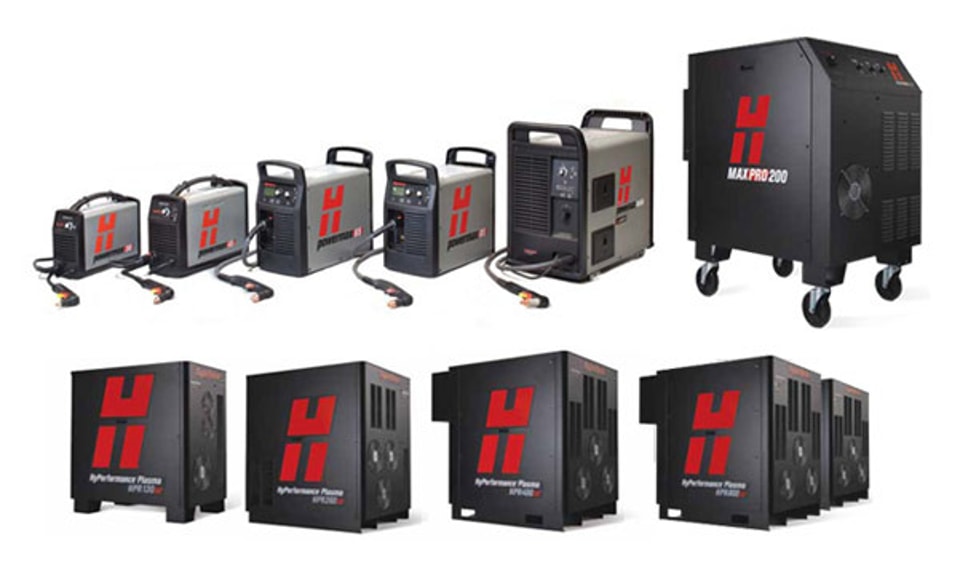

14	Плазменный генератор	Hypertherm USA		Опционально
15	Серводрайвная система	Panasonic Japan
16	Устройство для резки труб	Изготовлено JUGAO
17	Устройство для газовой резки	Изготовлено JUGAO
18	Устройство для маркировки	Изготовлено JUGAO
19	Сверлильное устройство	Изготовлено JUGAO
20	Водяной стол	Изготовлено JUGAO
21	Стандарт безопасности	þCE ¨CSA þNR-12 ¨OSHA

ЗАПАСНЫЕ ЧАСТИ И СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

Комплектующие
1	GB801-2011	Болт M16X500	Деталь	4
2	GB7160-2016	Гайки M16	Деталь	4
3	GB98-2015	Надувные инструменты	Деталь	1
4	GB610-2014	Ключ от электрического шкафа	Деталь	1
5	GB766-2018	Ключ питания для кнопочного блока	Деталь	2
Запасные части
6	GB689-2018	защитный колпачок	Деталь	5
7	Программное обеспечение для раскроя	FASTCAM	Деталь	1
8	GB638-2018	сопло	Деталь	5
9	GB674-2022	электрод	Деталь	5

ПЕРЕЧЕНЬ СОПРОВОДИТЕЛЬНЫХ ДОКУМЕНТОВ:

Документ
1	Руководство по эксплуатации	Копировать	1
2	Сертификат CE	Копировать	1
3	Упаковочный лист/коммерческий инвойс (сертификат происхождения)	Копировать	1
4	Проверка пройдена	Копировать	1
