6X3200 W11 3 роликовый механический симметричный прокатный станок типа Symmetrical
Особенности продукта
1. Машина принимает асимметричную структуру с 3-мя валками, верхний валок является основным приводом, а нижний валок делает вертикальное движение, чтобы зажать листовые материалы плотно. Привод машины происходит от зацепления между зубчатым колесом нижнего валка и зубчатым колесом верхнего валка.
2. Машина является наиболее точной 3-вальцовой машиной в своей категории. Конструкция RGS сводит к минимуму расстояние между точками изгиба, гарантируя более высокую точность изгиба.

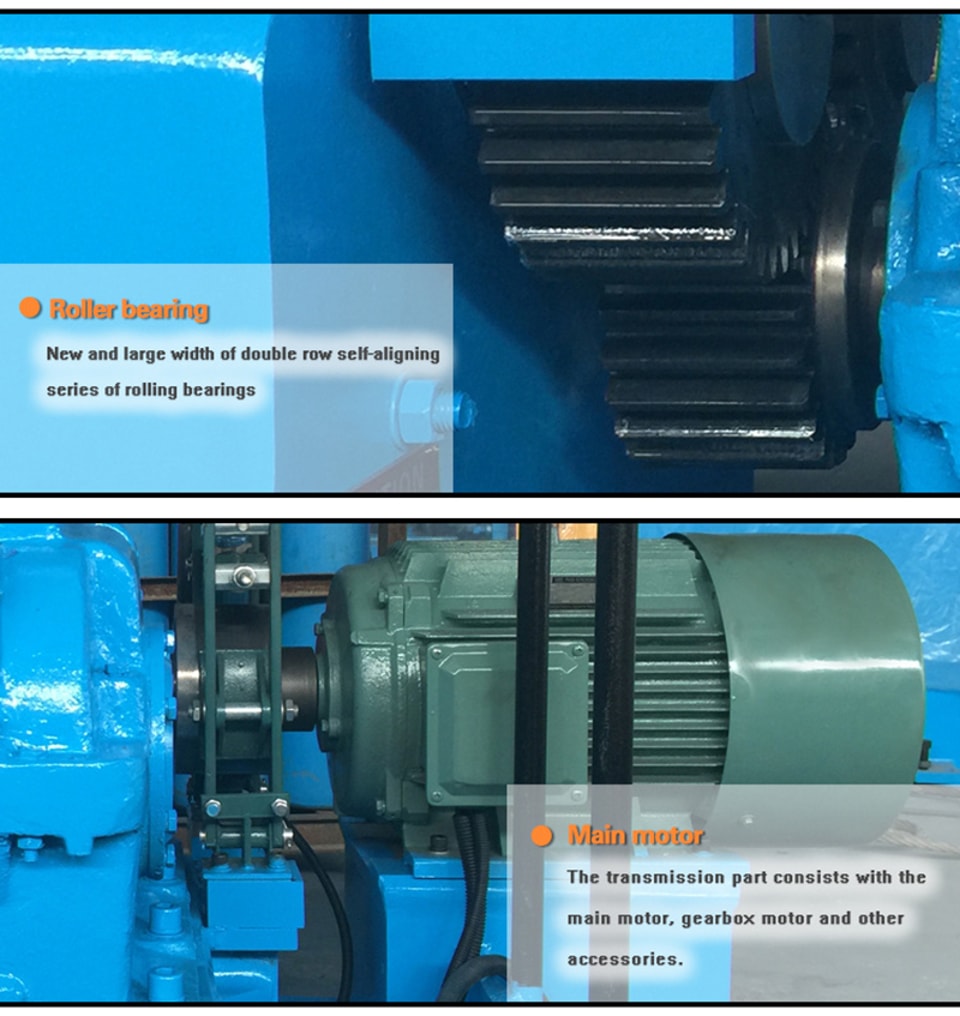

3. Ультраширокая поддержка валков с контуром смазки устанавливается внутри линейных направляющих, чтобы предотвратить износ.
4. Очень высокая мощность вращения - это гарантия превосходного крутящего момента и скорости машины, доступных без потери энергии, так как все три валка приводятся в движение независимо зубчатыми колесами и коробками передач, непосредственно связанными с валками.
Основные части производственного процесса
1. Рабочие валки: литой стальной слиток (анализ химического состава): проверка производительности - штамповка грубого литья - отжиг - UT дефект - обработка (механические испытания) - термическая обработка (закалка и отпуск) - UT дефект - полуфинишная обработка - финишная обработка - MT
2. Большие штамповки: цилиндрическое тело, шестерня, штамповка вала шестерни грубого литья - поверхностный контроль - грубая обработка - UT дефект - дефектоскопия тепловой обработки - полуфинишная обработка - MT
3. Сварочная конструкция: стойки, шасси, коробка колес Пластина входит в завод (анализ химического состава, испытания механических свойств) - предварительная обработка - для резки листового металла - сварка - UT или RT дефект - отжиг - грубая обработка - финишная обработка - вибрационное разгрузочное устройство - горячая обработка - финишная обработка

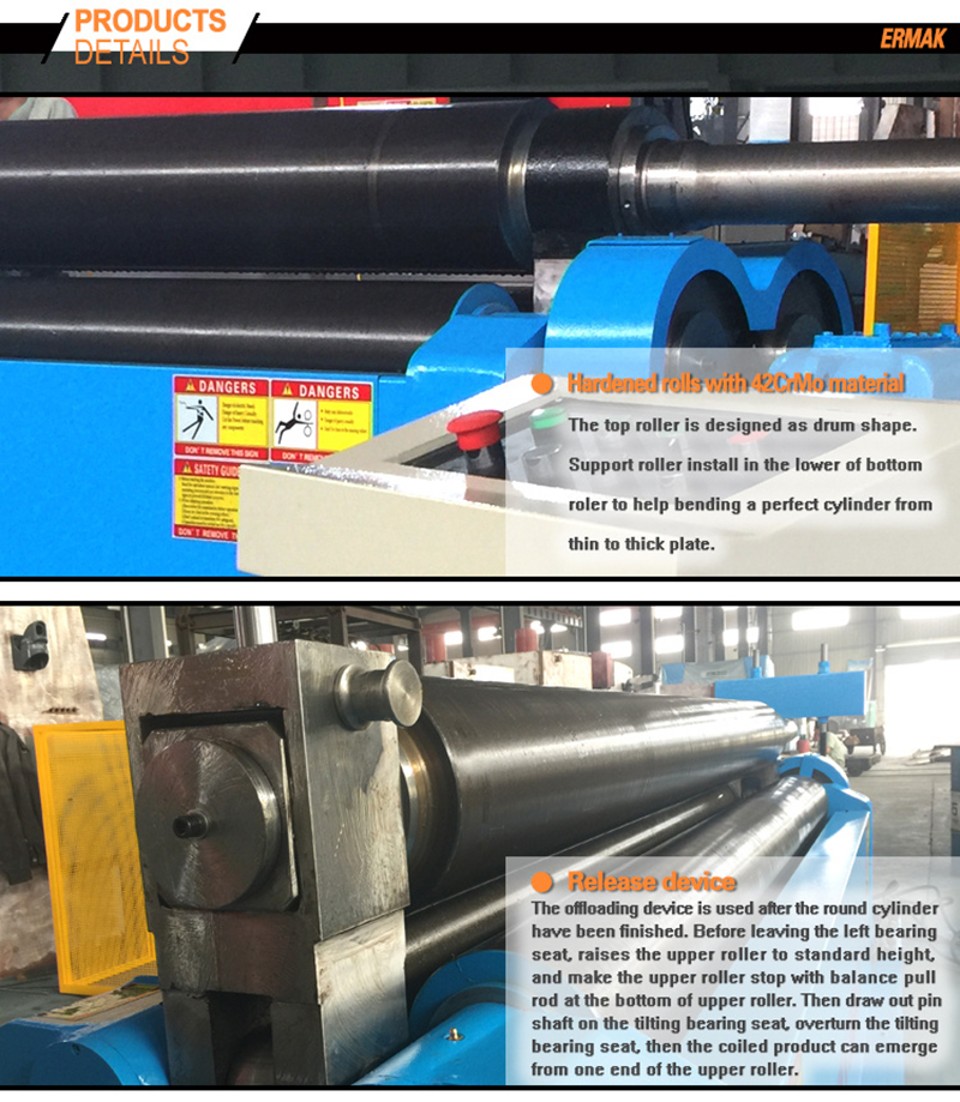

Образец показать
Параметры продукта:
|
НЕТ. |
ИМЯ |
ДАННЫЕ |
ЕДИНИЦА ИЗМЕРЕНИЯ |
ПРИМЕЧАНИЯ |
|||
|
1 |
Полезная длина |
3200 |
мм |
|
|||
|
2 |
Максимальная толщина гибких материалов |
6 |
мм |
|
|||
|
3 |
Диаметр верхнего валка |
220 |
мм |
|
|||
|
4 |
Диаметр нижнего валка |
180 |
мм |
|
|||
|
5 |
Расстояние между 2 нижними роликами |
280 |
мм |
|
|||
|
6 |
Минимальный радиус изгиба |
3200мм |
550 |
мм |
240Н/мм2 |
||
|
1600мм |
385 |
мм |
240Н/мм2 |
||||
|
300мм |
260 |
мм |
240Н/мм2 |
||||
|
7 |
Скорость прокатки |
5 |
м/мин |
|
|||
|
8 |
Главный двигатель |
7,5 |
КВт |
|
|||
|
9 |
Формальный размер |
Длина |
5000 |
Mm |
|
||
|
Ширина |
1500 |
Mm |
|
||||
|
Высота |
1600 |
Mm |
|
||||
|
10 |
Вес |
4000 |
Кг |
||||

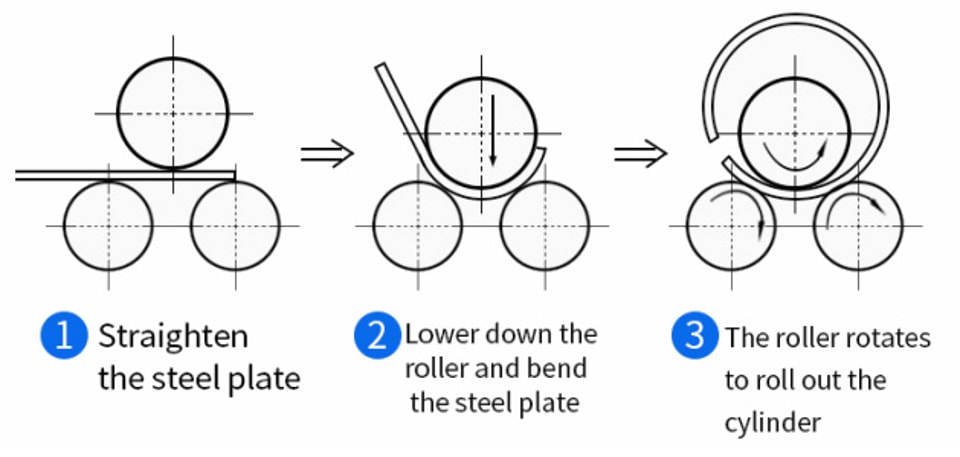

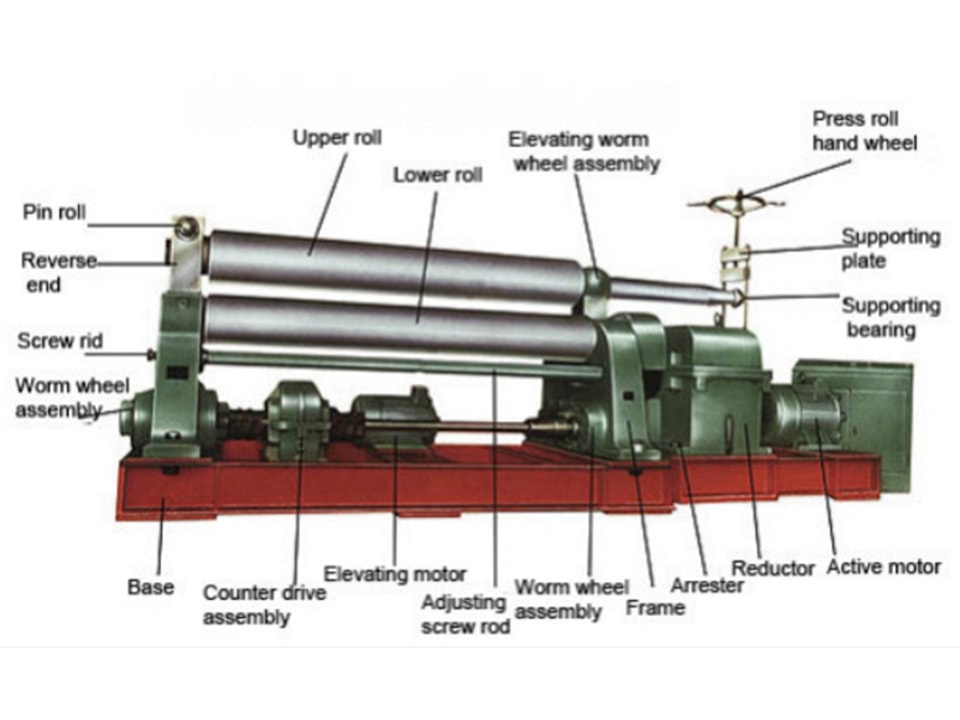

Принцип работы
Список брендов аксессуаров
|
Номер |
Название |
Модель/Производитель |
Другое |
Конфигурация |
|
1 |

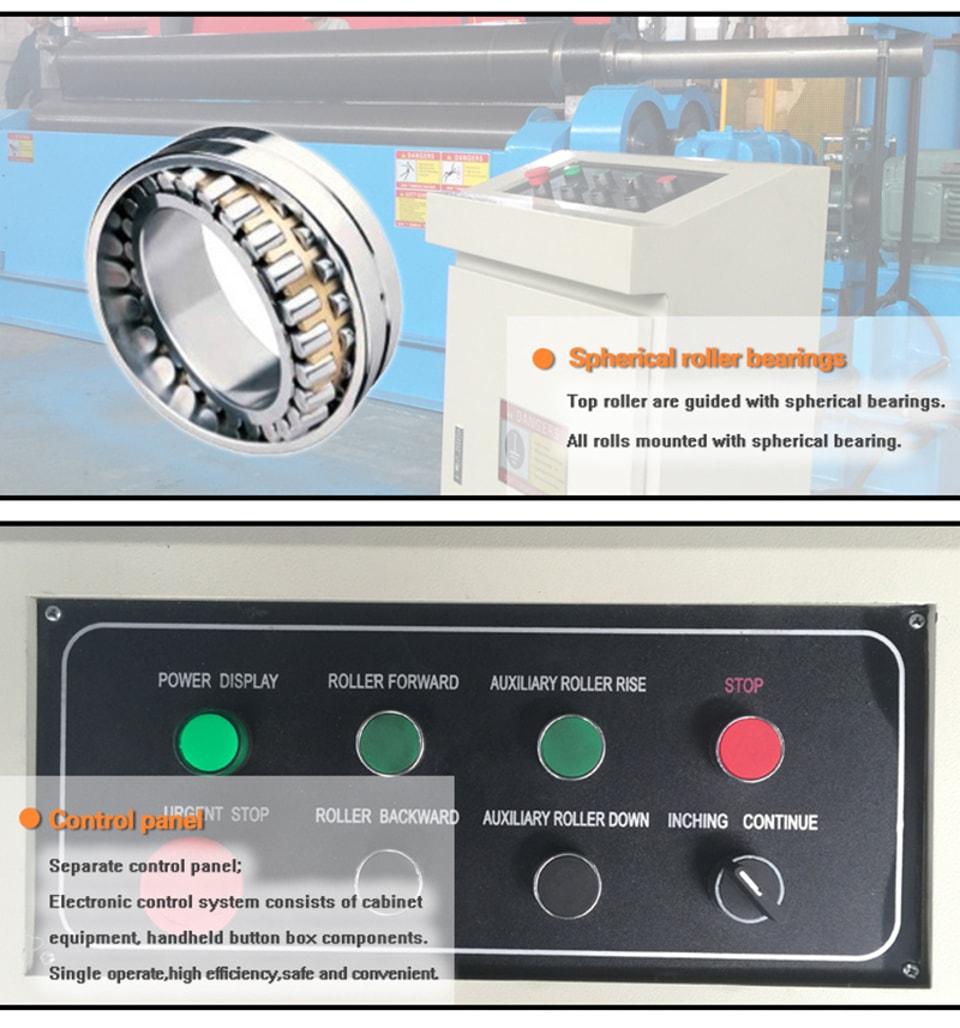

Контроллер |
Кнопка |
Стандарт |
|
|
2 |
Электрика |
Немецкая электротехника Schneider |
Переключатель путешествия и конечный выключатель |
|
|
3 |
Основной двигатель |
Двигатель Siemens |
||
|
4 |
Мотор редуктора |
Двигатель Siemens |
||
|
5 |
Гидравлическая часть |
Rexroth |
||
|
6 |
Верхний ролик |
Произведено JUGAO |
||
|
7 |
Нижние ролики |
Произведено JUGAO |
||
|
8 |
Гибка концов профиля |
Произведено JUGAO |
Дополнительный |
|
|
9 |
Конусная гибка |
Произведено JUGAO |
||
ЗАПАСНЫЕ ЧАСТИ И СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ
|
Аксессуар |
||||
|
1 |
GB801-2011 |
Болт M16X500 |
Штука |
4 |
|
2 |
GB7160-2016 |
Орехи M16 |
Штука |
4 |
|
3 |
GB610-2014 |
Ключ для электрической коробки |
Штука |
1 |
|
Запасные части |
||||
|
4 |
GB689-2018 |
Уплотнительное кольцо типа O |
Штука |
17 |
|
5 |
GB638-2018 |
Комбинированное уплотнительное кольцо |
Штука |
16 |
СПИСОК СОПРОВОЖДАЮЩИХ ДОКУМЕНТОВ:
|
Документ |
|||
|
1 |
Книга ручной операции |
Копия |
1 |
|
2 |
Сертификация CE |
Копия |
1 |
|
3 |
Список упаковки/Коммерческий инвойс (Сертификат происхождения) |
Копия |
1 |
|
4 |
Проверка квалификации |
Копия |
1 |
ОПЦИОНАЛЬНАЯ ЧАСТЬ
-
Гибка концевого профиля
-
Конусная гибка
ПРОДУКТЫ ДИСПЛЕЯ

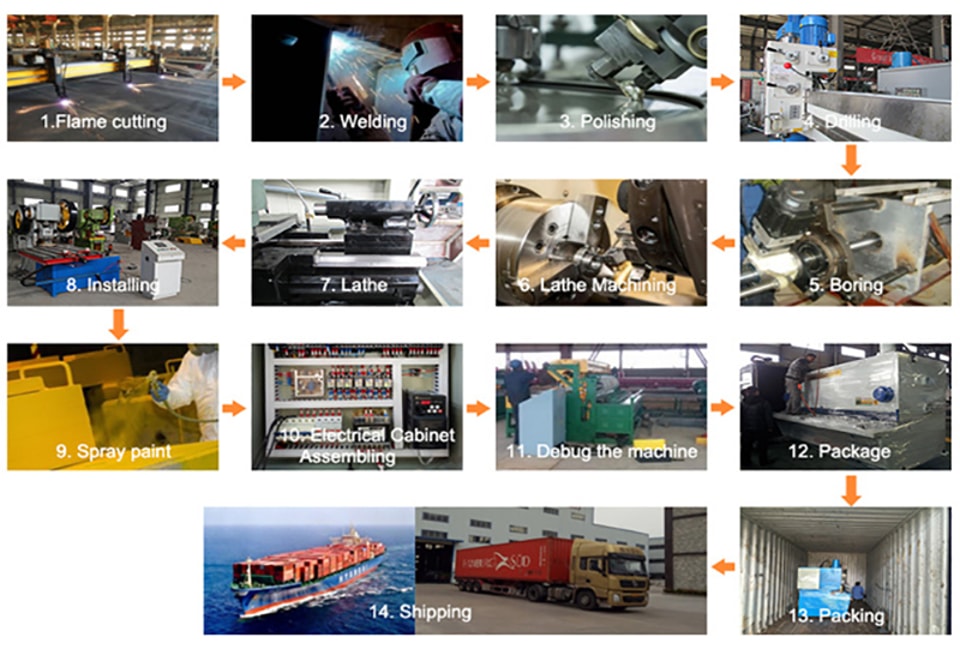

ПРОИЗВОДСТВЕННЫЙ ПОТОК
