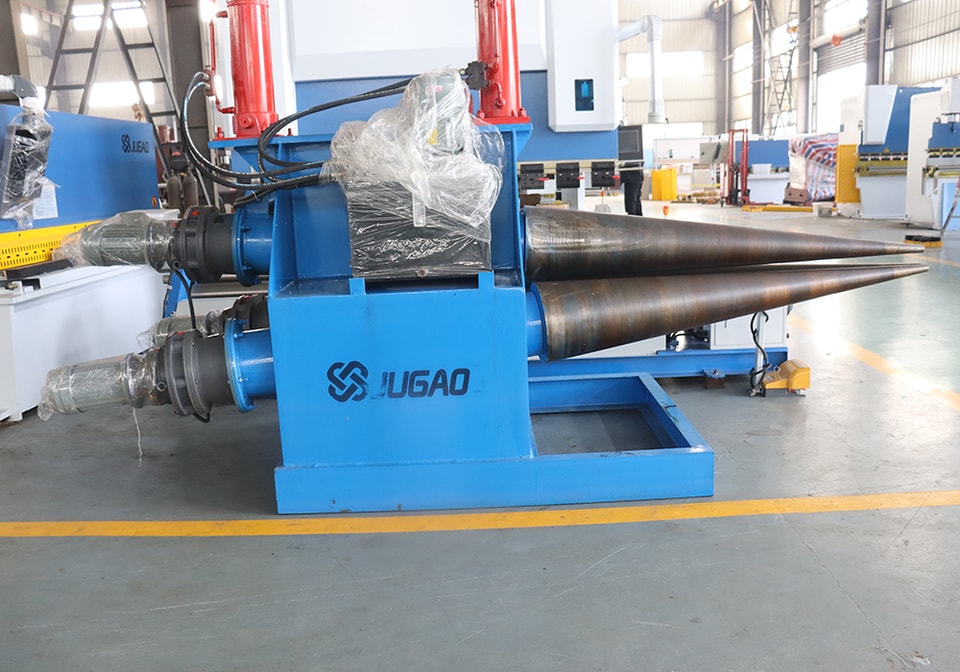

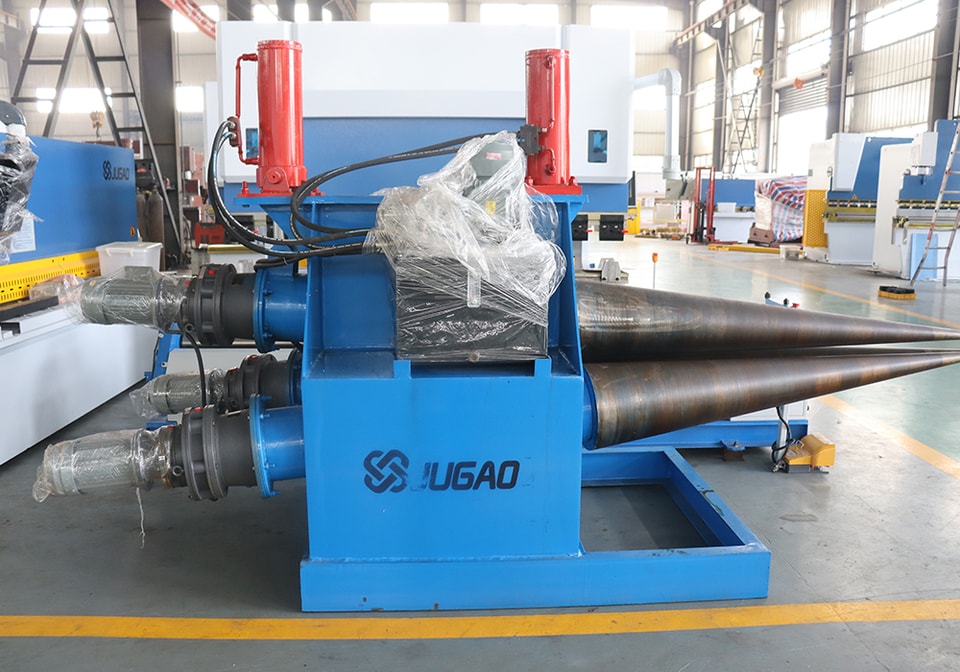

Универсальный конусный листогибочный станок / конусный листогибочный станок
Универсальный конусный листогибочный станок / конусный листогибочный станок
Рама: сварена из уголка и швеллера, обладает хорошей жёсткостью, поверхность обработанного листа получается ровной и красивой, станок компактный и удобный в эксплуатации.
Основная часть: состоит из трёх симметричных валков, отличается прочной и стабильной конструкцией.
Система привода: двигатель установлен в нижней части рамы, а расположенные сверху три симметричных валка приводятся в действие ремённо-зубчатой передачей, обеспечивая их синхронную работу для выполнения операции обработки. Верхний валок совершает вертикальное подъёмно-опускное движение в центрально-симметричном положении между двумя нижними валками, которое обеспечивается винтовой передачей гайка-винт. Два нижних валка совершают вращательное движение, а выходная шестерня редуктора входит в зацепление с шестернёй нижнего валка, создавая крутящий момент для прокатываемого листа.
Станок рационально спроектирован и прост в эксплуатации и обслуживании.
Основные компоненты
(1) Верхний и нижний валки: важная часть листогибочного вальцовочного станка. Поверхность валков коническая, материал — высококачественные поковки, прошедшие закалку и отпуск.
(2) Рама: сварная конструкция из стальных листов, с удалением сварочных напряжений. В верхней части рамы установлен прижимной гидроцилиндр верхнего валка, шток гидроцилиндра соединён с подшипниковыми опорами верхнего валка. Верхний валок перемещается вверх и вниз вместе с гидроцилиндром.
(3) Основное передаточное устройство: все три валка этого станка являются приводными и состоят из главного двигателя, циклоидального редуктора и т. д. Оно может вращаться вперёд и назад, обеспечивая привод для листовой вальцовки.
(4) Электрическая часть: вся электроаппаратура этого станка установлена в электрошкафу и управляется рукояткой, что удобно в эксплуатации. Основная цепь использует трёхфазный переменный ток 380 В. 3 основных двигателя приводят во вращение рабочие валки, а 1 двигатель приводит в действие гидравлическую насосную станцию с защитой от короткого замыкания и перегрузки по току.
Особенности изделия
1. Высокоточная гибка кромок, свободная настройка длины прямой кромки, прямое давление для предварительной гибки верхним валком и высокоточная предварительная гибка конца.
2. ЧПУ, высокая производительность, параметры процесса прокатки на основе ЧПУ, простота эксплуатации и значительное повышение эффективности.
3. Высокая точность изделия: верхний валок имеет бочкообразную форму, а нижняя часть нижнего валка регулируется роликом для непрерывной гибки. Идеальные изделия можно прокатывать в широком диапазоне — от тонких листов до толстых.
4. Безопасная работа: два нижних валка фиксированы, верхний валок перемещается вверх-вниз и влево-вправо, заготовка не движется вместе с рабочим валком, что обеспечивает безопасность оператора.
5. Цельная конструкция, простой фундамент, удобство перемещения: оборудование имеет цельное шасси, анкерные болты не требуются, фундамент прост, а перемещение в другое место работы удобно.
6. Различные варианты применения, соответствующие методы числового управления: в зависимости от условий использования доступны следующие методы ЧПУ: TNC (верхнее ЧПУ): для многоассортиментного мелкосерийного производства; T&BNC (верхнее и нижнее ЧПУ): для небольшого ассортимента и крупносерийного производства.
7. Разнообразие форм гибки: O-образная, U-образная, многоступенчатая R-формы, вспомогательное конусное устройство позволяют прокатывать конусы в определённом диапазоне. O-образная гибка: метод задней гибки; U-образная гибка: метод передней гибки; многочастная R-гибка: комбинированный метод.
Модель | Толщина рулонного листа (мм) | Ширина рулонного листа (мм) | Диаметр верхнего вала (мм) | Мощность двигателя (мм) | Габариты (мм) |
W12NC-4×1500 | 1-4 | 1500 | 140 | 3 | 2800×800×1000 |
W12NC-4×2000 | 1-4 | 2000 | 160 | 4 | 3400×900×1000 |
W12NC-6×2000 | 1-6 | 2000 | 170 | 4 | 3600×1100×1100 |
W12NC-6×2500 | 1-6 | 2500 | 190 | 5.5 | 4000×1200×1200 |
W12NC-8×2000 | 2-8 | 2000 | 210 | 7.5 | 4700×1500×1500 |
W12NC-12×2000 | 3-12 | 2000 | 240 | 7.5 | 4200×1500×1500 |
W12NC-12×2500 | 3-12 | 2500 | 260 | 11 | 4800×1600×1600 |
W12NC-16×2500 | 3-16 | 2500 | 280 | 11 | 5000×1700×1700 |
W12NC-16x4000 | 4-16 | 4000 | 370 | 22 | 6600×1700×1700 |
W12NC-20×2500 | 3-20 | 2500 | 340 | 15 | 5000×1900×1880 |
W12NC-20×3200 | 4-20 | 3200 | 380 | 18.5 | 4600×2200×2200 |
W12NC-25×2000 | 3-25 | 2000 | 340 | 15 | 4600×1900×1900 |
W12NC-25×2500 | 4-25 | 2500 | 380 | 18.5 | 5100×2200×2200 |
W12NC-25×3200 | 5-25 | 3200 | 420 | 22 | 6600×2550×2500 |
W12NC-30×2500 | 5-30 | 2500 | 420 | 22 | 6000×2800×2900 |
W12NC-30×3200 | 5-30 | 3200 | 450 | 30 | 6800×2900×2900 |
W12NC-40×2500 | 6-40 | 2500 | 520 | 37 | 6500×3000×3000 |
W12NC-40×3200 | 6-40 | 3200 | 550 | 2×22 | 7100×3000×3000 |
W12NC-50×2500 | 8-50 | 2500 | 580 | 2×22 | 6500×3000×3000 |
W12NC-50×3200 | 8-50 | 3200 | 620 | 2×30 | 7100×3000×3000 |
W12NC-60×3200 | 10-60 | 3200 | 660 | 2×37 | 7200×3300×3500 |
W12NC-80×3200 | 16-80 | 3200 | 800 | 2×45 | 7500×3500×3800 |
W12NC-100x3200 | 20-100 | 3200 | 860 | 2×55 | 8100×3800×3800 |
W12NC-120×3200 | 20-120 | 3200 | 920 | 2×63 | 8200×4000×4000 |
W12NC-150×3200 | 25-140 | 3200 | 1080 | 2×75 | 8600×5000×5000 |
W12NC-160×3200 | 30-160 | 3200 | 1160 | 2×75 | 8600×5200×5200 |
W12NC-180×3200 | 30-180 | 3200 | 1220 | 2×90 | 8800×6000×5800 |
