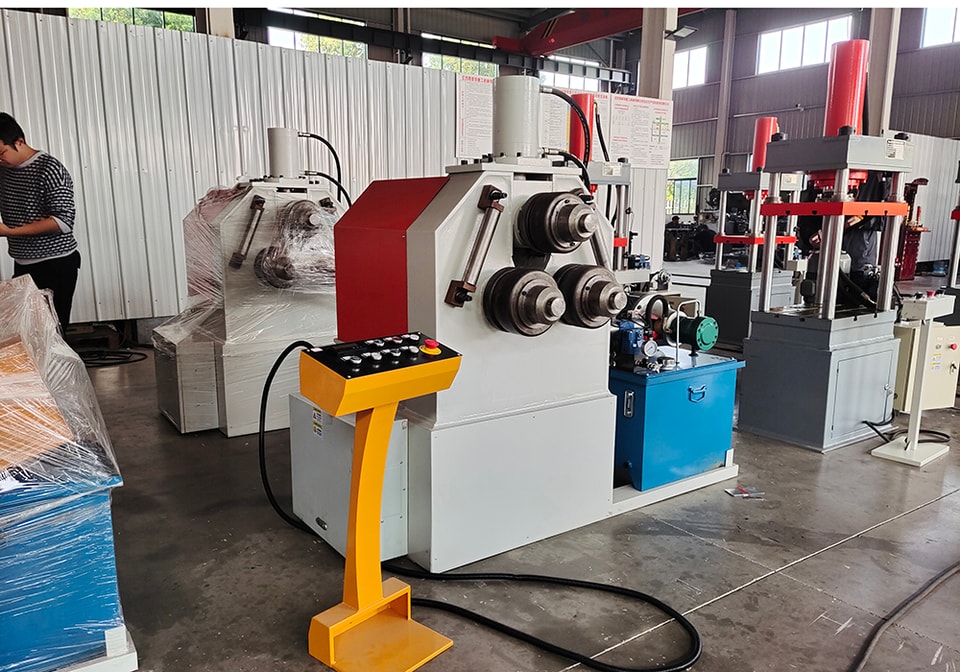

Гидравлический профильгибочный станок W24S-16
Основные конструктивные особенности
1. Валки закалены и изготовлены из высококачественной стали.
2. Валы привода закалены и шлифованы с поддержкой двойных конических роликовых подшипников.
3. Машина может быть установлена в горизонтальном или вертикальном рабочем положении.
4. Гидравлические боковые направляющие ролики, двойные гидравлические формовочные ролики.
5. Двойные регулируемые боковые направляющие ролики приводятся в движение через 3 отдельных гидравлических мотора. Нижние роли гидравлически перемещаются вверх и вниз.
6. Идеально завершенное предварительное изгибание, свертка, калибровка рулонов.
7. Три ролика приводятся в движение. Рабочий принцип: два нижних ролика как основные приводные ролики, тройной зубчатый привод, дисплей с жидкокристаллическим дисплеем с точностью+_0,1мм.
Применение
Он может обрабатывать различные металлические профили, такие как уголковая сталь, плоская сталь, круглая сталь и другие профили поперечного сечения.
Образец шоу
Технический параметр
|
НЕТ. |
Имя |
ДАННЫЕ |
ЕДИНИЦА |
ПРИМЕЧАНИЯ |
|
|
1 |
Диаметр верхнего вала |
80 |
мм |
|
|
|
2 |
Диаметр нижних валов |
70 |
мм |
|
|
|
3 |
Диаметры роликов |
245 |
мм |
|
|
|
4 |
Рабочая скорость |
6 |
м/мин |
|
|
|
5 |
Главный двигатель |
4 |
КВ |
|
|
|
6 |
Максимальное рабочее давление гидравлической системы |
25 |
МПа |
|
|
|
7 |
Размеры станка |
Длина |
1500 |
мм |
|
|
Ширина |
1000 |
мм |
|
||
|
Высота |
1400 |
мм |
|
||
|
8 |
Вес |
2000 |
кг |
||

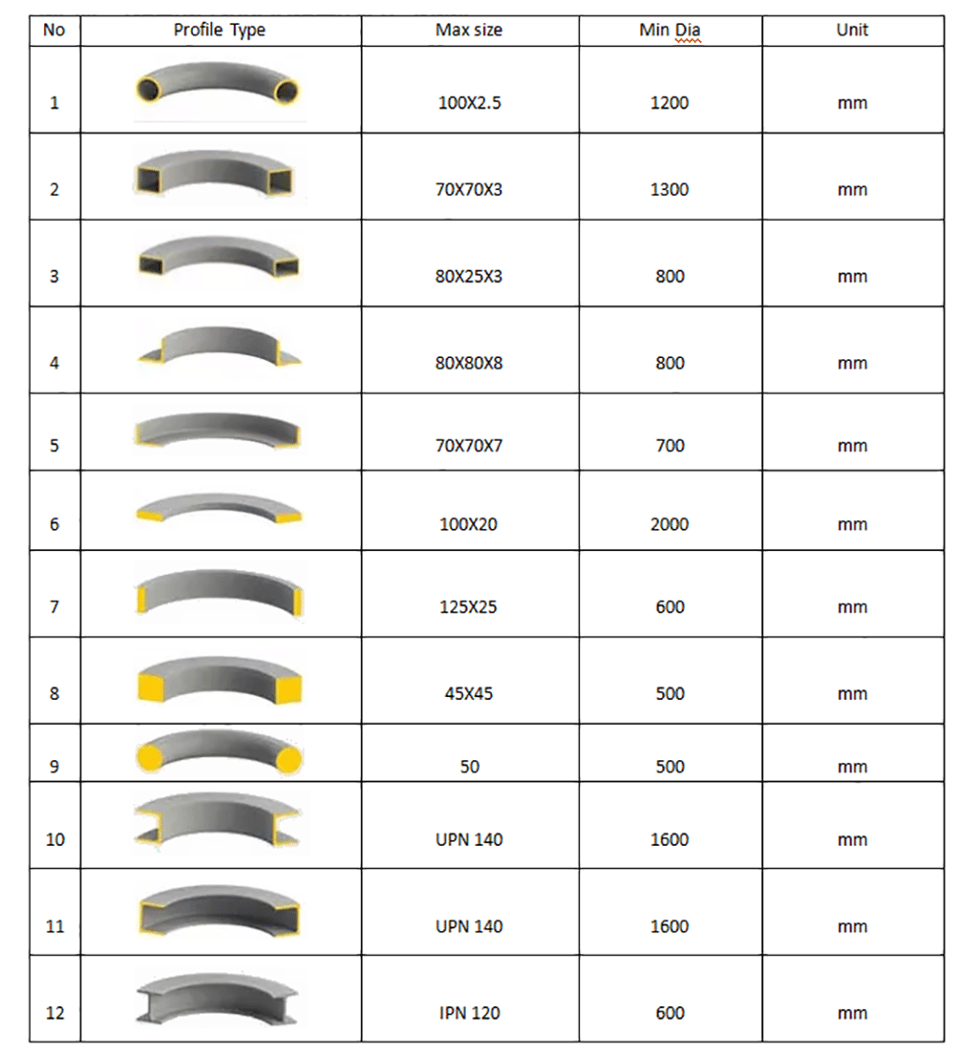

Емкость
Список брендов аксессуаров
|
Номер |
Имя |
Модель/Производитель |
Другое |
Конфигурация |
|
1 |
CNC контроллер |
þ Siemens |
Стандартный |
|
|
2 |
PLC |
Omron Япония |
||
|
3 |
Электрика |
Немецкая электрика Schneider |
Переключатель путешествия и конечный выключатель |
|
|
4 |
Гидравлический мотор |
Мотор Siemens |
||
|
5 |
Основной мотор |
Мотор Siemens |
||
|
6 |
Педальный переключатель |
Южная Корея KACON |
||
|
7 |
Гидравлическая система |
Bosch Rexroth Germany |
||
|
8 |
Масляный насос |
SUNNY USA |
||
|
9 |
Подшипник |
WFD Китай |
||
|
10 |
Уплотнительное кольцо |
PARKER-Америка |
||
|
11 |
Соединительная трубка для нефти |
Соединительная втулка |
||
|
12 |
Рабочий вал |
Стальной сплав 42CrMo |
||
|
13 |
Преобразователь |
OMRON Япония |
||
|
14 |
Пресс-формы круглых труб |
Произведено JUGAO |
Опционально |
|
|
15 |
Предупреждение о высокой температуре масла |
þДа |
|
|
|
16 |
Защита от высокого давления масла |
þДа |
|
|
|
17 |
Защита от перегрузки двигателя |
þДа |
|
|
|
18 |
Защита от утечки электричества |
þДа |
|
|
|
19 |
Безопасный реле |
þДа |
|
|
|
20 |
Мониторинг и резервные клапаны |
þДа |
|
|
|
21 |
Стандарт безопасности |
þCE ¨CSA þNR-12 ¨OSHA |
||
ЗАПАСНЫЕ ЧАСТИ И СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ
|
Аксессуар |
||||
|
1 |
GB801-2011 |
Болт M16X500 |
Штука |
4 |
|
2 |
GB7160-2016 |
Гайки M16 |
Штука |
4 |
|
3 |
GB610-2014 |
Ключ для электрической коробки |
Штука |
1 |
|
4 |
GB568-2018 |
Ножной переключатель |
Штука |
1 |
|
Запасные части |
||||
|
5 |
GB689-2018 |
Кольцо уплотнительное типа O |
Штука |
17 |
|
6 |
GB638-2018 |
Комбинированное кольцо уплотнительное |
Штука |
16 |
СПИСОК СОПУТСТВУЮЩИХ ДОКУМЕНТОВ:
|
Документ |
|||
|
1 |
Книга по ручной операции |
Копия |
1 |
|
2 |
Сертификат CE |
Копия |
1 |
|
3 |
Список упаковки/Коммерческий инвойс (Сертификат происхождения) |
Копия |
1 |
|
4 |
Проверка квалифицирована |
Копия |
1 |
ОПЦИОНАЛЬНАЯ ЧАСТЬ
-
Формы круглой трубы
ДЕТАЛИ ПРОДУКТОВ
ПРОИЗВОДСТВЕННЫЙ ПОТОК
ДОСТАВКА
ГЛОБАЛЬНОЕ СОТРУДНИЧЕСТВО
ГАРАНТИЯ:
3 ГОДА
