Гидравлический профилегибочный станок W24Y-6
Гидравлический профилегибочный станок W24Y-6

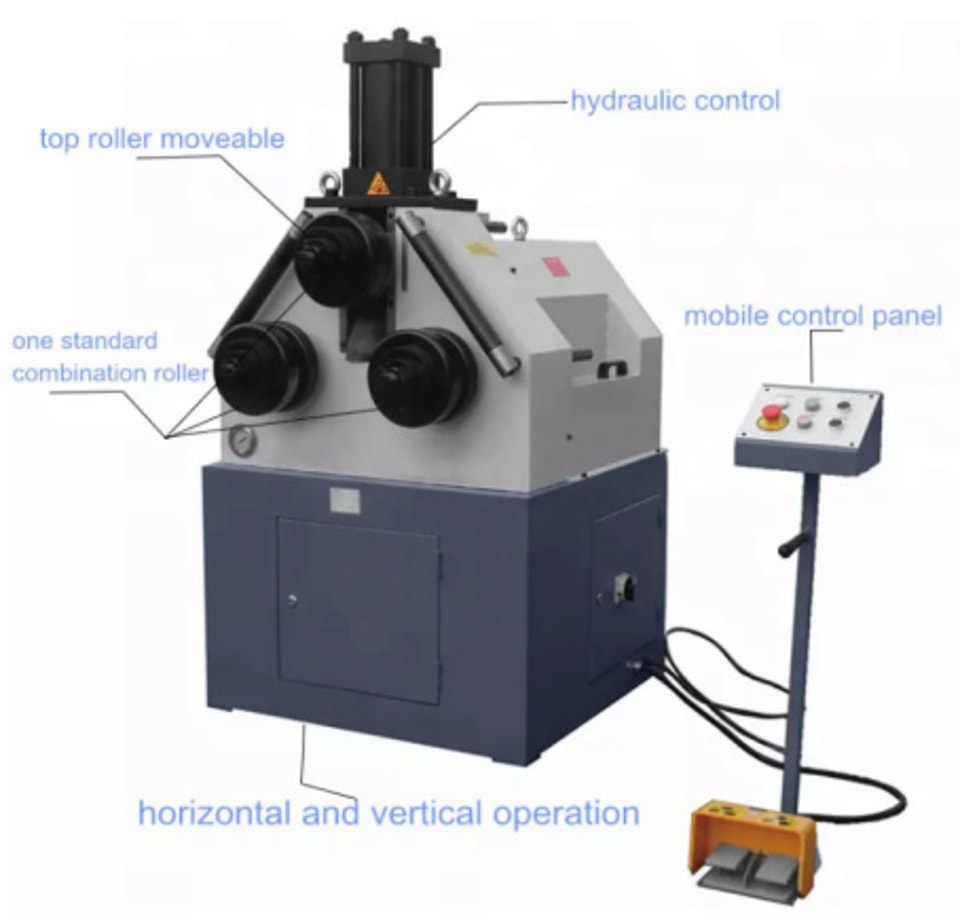

Основные конструктивные особенности
1. Нижние валки перемещаются с помощью двигателя, а верхние — гидравлической системой.
2. Машина может изготавливать профиль более высокого качества за счет изменения расстояния между валками.
3. Машина имеет высококачественную стальную конструкцию, закалённый вал, закалённые стандартные валки.
4. Машина может быть выполнена в горизонтальном и вертикальном исполнении.
5. Ножная педаль включения/выключения, проста в эксплуатации.
6. Машина подходит для средне- и крупносерийного производства, отличается высокой скоростью и высокой эффективностью.
Применение
Она может обрабатывать различные металлические профили, такие как угловая сталь, полосовая сталь, круглая сталь и другие профили поперечного сечения.
Образец изделия
Технические параметры
№ | Наименование | ДАННЫЕ | ЕДИНИЦА ИЗМЕРЕНИЯ | ПРИМЕЧАНИЯ | |
1 | Диаметр валка | 65 | мм |
| |
2 | Скорость прокатки | 9 | м/мин |
| |
3 | Главный двигатель | 2.2 | кВт |
| |
4 | Максимальное рабочее давление гидравлической системы | 25 | МПа |
| |
5 | Габаритные размеры | Длина | 1300 | мм |
|
Ширина | 1200 | мм |
| ||
Высота | 1800 | мм |
| ||
6 | Вес | 1000 | кг | ||

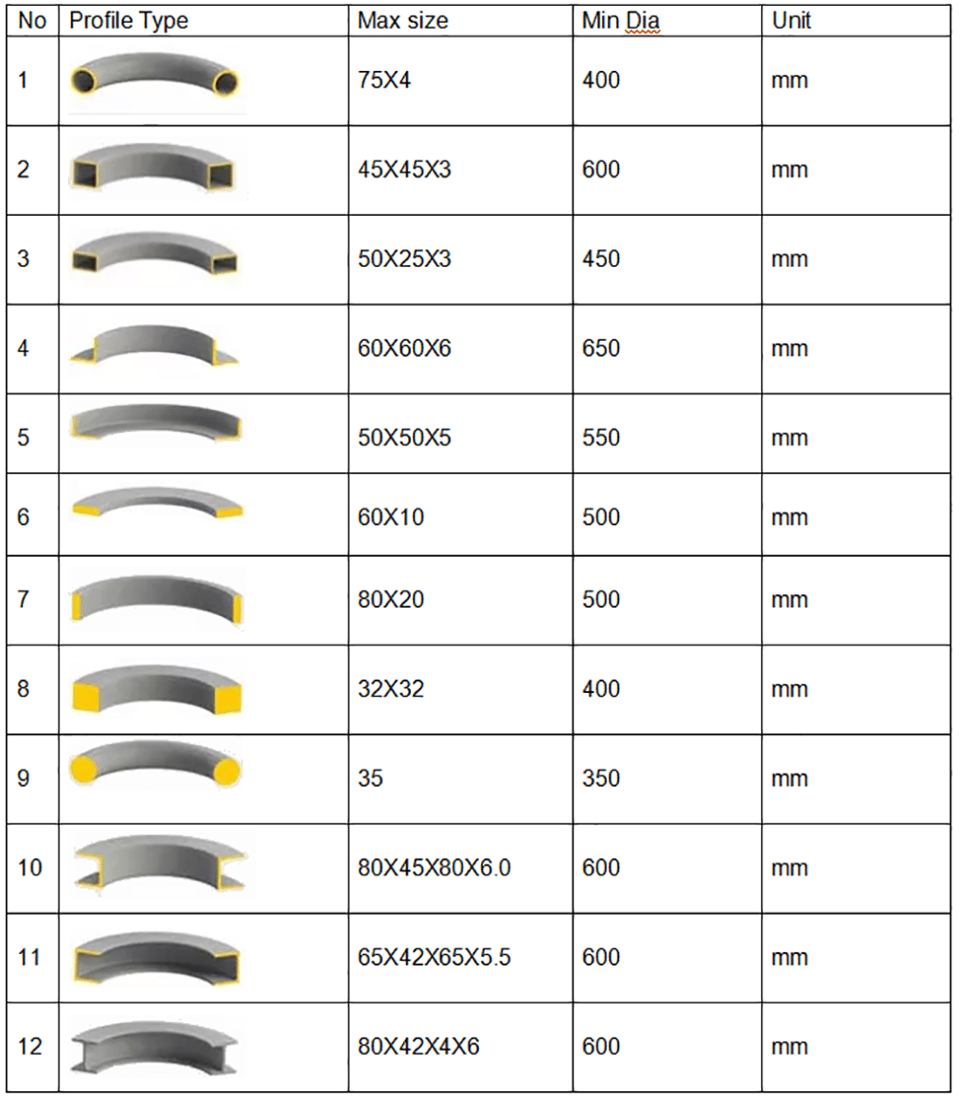

Производительность
Список брендов комплектующих
№ | Наименование | Модель/производитель | Другое | Конфигурация |
1 | Контроллер | Кнопка | Стандартная | |
2 | Электрика | Немецкая электроаппаратура Schneider | Концевой выключатель и путевой выключатель | |
3 | Главный двигатель | Двигатель Siemens | ||
4 | Ножной выключатель | KACON из Южной Кореи | ||
5 | Гидравлическая система | Bosch Rexroth Germany | ||
6 | Масляный насос | SUNNY USA | ||
7 | Уплотнительное кольцо | PARKER-America | ||
8 | Соединитель масляной трубки | Соединитель корпуса | ||
9 | Рабочий валок | Легированная сталь 42CrMo | ||
10 | Датчик | OMRON, Япония | ||
11 | Формы для круглой трубы | Производства JUGAO | Опционально | |
12 | Стандарт безопасности | √ CE CSA √ NR-12 OSHA | ||
ЗАПАСНЫЕ ЧАСТИ И СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ
Комплектующие | ||||
1 | GB801-2011 | Болт M16X500 | Деталь | 4 |
2 | GB7160-2016 | Гайки M16 | Деталь | 4 |
3 | GB610-2014 | Ключ от электрического шкафа | Деталь | 1 |
4 | GB568-2018 | Ножной переключатель | Деталь | 1 |
Запасные части | ||||
5 | GB689-2018 | Уплотнительное кольцо типа O | Деталь | 17 |
6 | GB638-2018 | Комбинированное уплотнительное кольцо | Деталь | 16 |
ПЕРЕЧЕНЬ СОПРОВОДИТЕЛЬНЫХ ДОКУМЕНТОВ:
Документ | |||
1 | Руководство по эксплуатации | Копировать | 1 |
2 | Сертификат CE | Копировать | 1 |
3 | Упаковочный лист/коммерческий инвойс (сертификат происхождения) | Копировать | 1 |
4 | Проверка пройдена | Копировать | 1 |
ОПЦИОНАЛЬНАЯ ЧАСТЬ
- Формы для круглой трубы

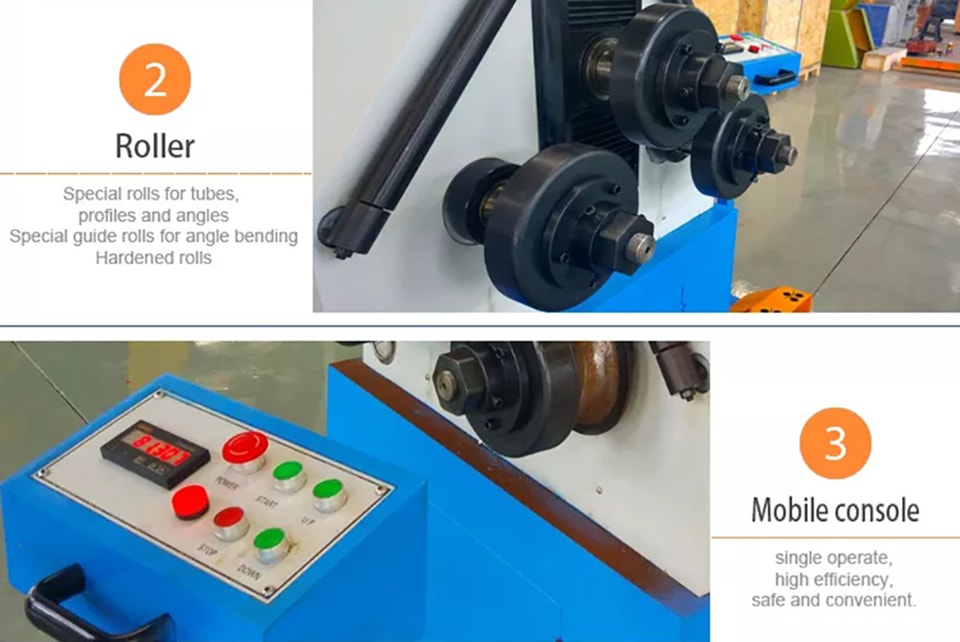

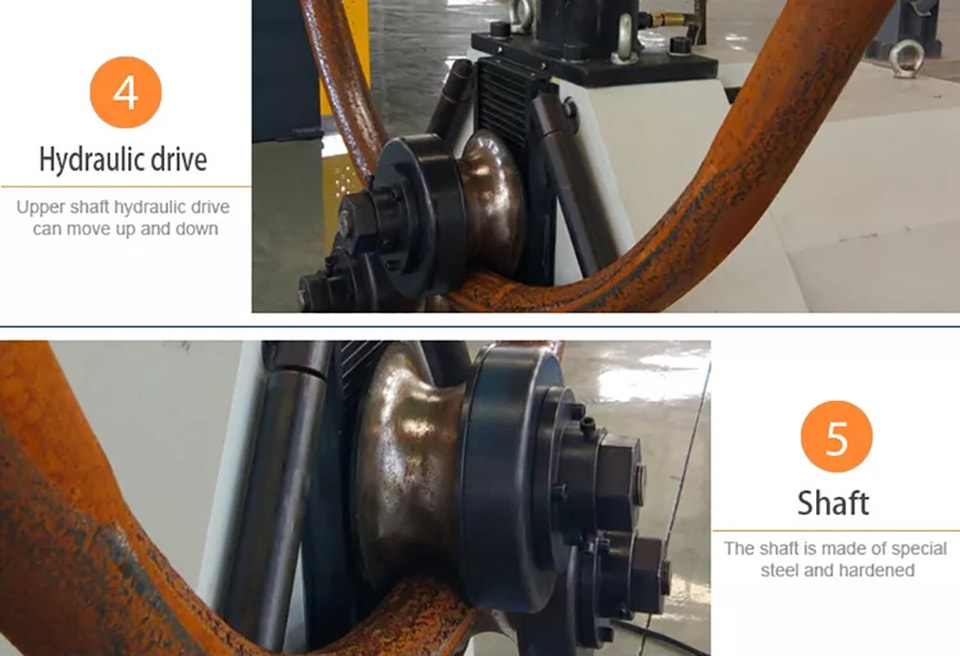

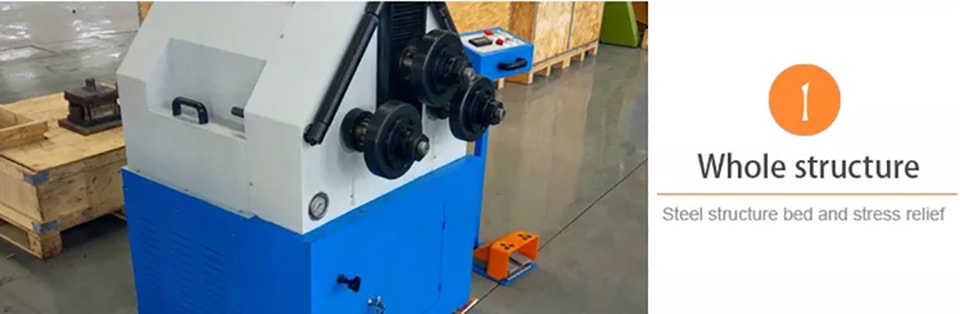

ДЕТАЛИ ПРОДУКТА
ДЕМОНСТРАЦИЯ ПРОДУКЦИИ
ПРОИЗВОДСТВЕННЫЙ ПРОЦЕСС
ОТГРУЗКА
ГЛОБАЛЬНОЕ СОТРУДНИЧЕСТВО
ГАРАНТИЯ:
3 ГОДА
