Система управления DELEM DA-53T переопределяет программирование инструментов, заменяя сложность интуитивным и эффективным процессом. В этой статье подробно описано, как её продвинутый интерфейс и интеллектуальные системные функции упрощают создание программ, позволяя операторам достигать большей точности и производительности с меньшими усилиями.

Разработанное как для экспертов по ЧПУ, так и для тех, кто только знакомится с управлением гибочными прессами, следующее руководство демонстрирует, как DA-53T оптимизирует рабочий процесс, сокращает время программирования и повышает общую эффективность металлообрабатывающих операций.

Введение

Система управления DELEM DA-53T переопределяет программирование инструментов для гибочных прессов благодаря своему интуитивному интерфейсу и сложным операционным возможностям. Спроектированная для бесшовной интеграции с широким спектром моделей гибочных прессов, она обеспечивает исключительную точность в сочетании с замечательной простотой эксплуатации.

Программирование инструментов составляет основу точной работы гибочного пресса, гарантируя точное выполнение каждой последовательности гибки. DELEM DA-53T преобразует этот критически важный процесс, значительно сокращая требования к настройке и повышая производственную эффективность. Благодаря своей продвинутой технологической структуре система упрощает даже самые сложные задачи программирования, устанавливая новые стандарты производительности и операционного совершенства в современных производственных средах.

Упрощённый пуансон Программирование

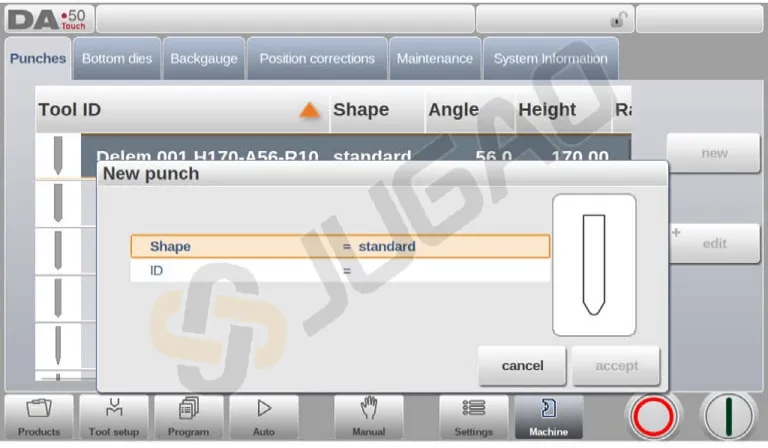

Создание нового пуансона

DELEM DA-53T упрощает настройку нового пуансона, предлагая интуитивный интерфейс для лёгкого управления инструментами.

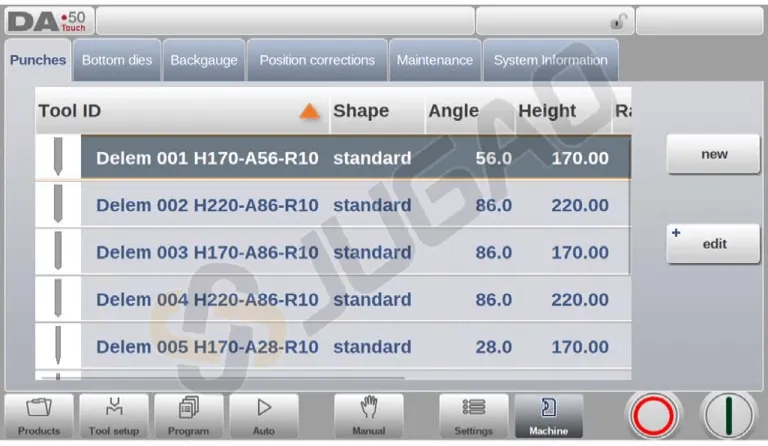

Чтобы добавить пуансон, просто перейдите на вкладку библиотеки и нажмите 'Создать'.

Запрограммируйте пуансон, выбрав форму — например, Стандартный, Подгибка, Воздух + Подгибка или Большой радиус — и назначьте уникальный идентификатор длиной до 25 буквенно-цифровых символов.

После подтверждения этих деталей перейдите к вводу размеров инструмента, которые варьируются в зависимости от выбранной формы. Этот эффективный процесс сокращает время настройки и повышает точность, делая DELEM DA-53T неоценимым активом для операций на гибочном прессе.

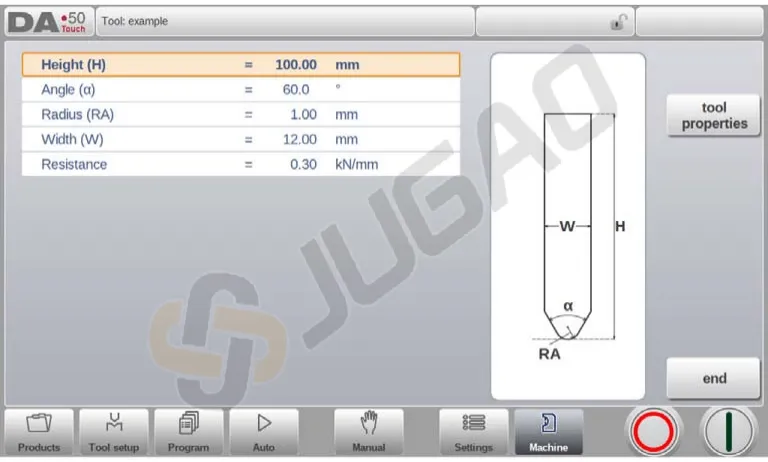

Конфигурация стандартного пуансона

DELEM DA-53T упрощает программирование инструментов, предоставляя интуитивный интерфейс для настройки стандартного пуансона, обеспечивая точные операции гибки. Вот как вы можете эффективно запрограммировать свои инструменты:

Высота : Установите высоту инструмента для точного расчёта глубины гибки.

Угол и радиус : Определите угол и радиус наконечника пуансона. Используйте как внутренний радиус гибки, если он превышает результаты процесса.

Ширина и сопротивление : Введите ширину инструмента и допустимое усилие для обеспечения правильного использования.

Ориентация : Совместите правую сторону штампа с задним упором; убедитесь, что нижняя точка совпадает с центром гибочного пресса для точности.

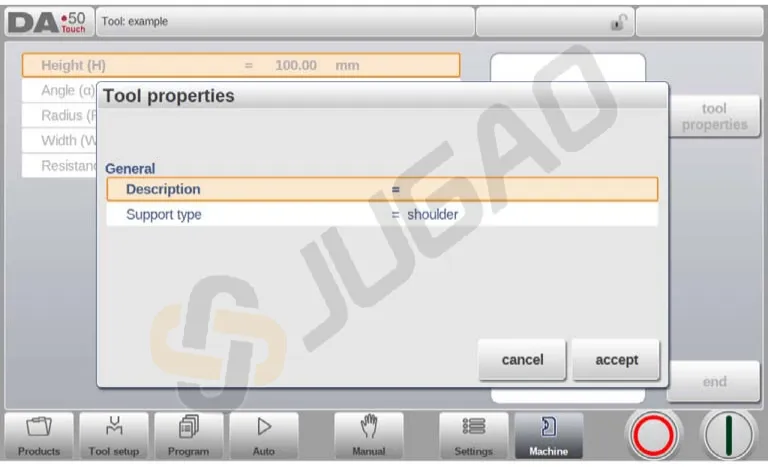

Свойства инструмента : Отредактируйте описание (максимум 25 символов) для удобства идентификации в библиотеке.

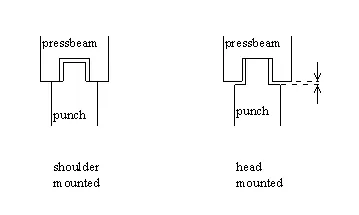

Тип крепления : Выберите «на голове» или «на плече» для корректировки позиционирования по оси Y.

Если выбрано «на плече», позиция по оси Y рассчитывается от стандартной высоты инструмента. Это настройка по умолчанию.

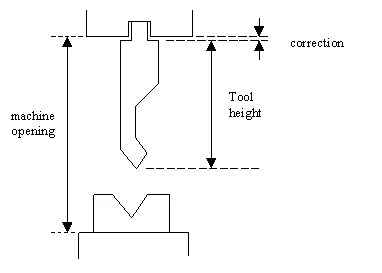

Если выбрано «на голове», вносится корректировка для вычисления оси Y.

Редактировать штамп : Нажмите на инструмент в библиотеке, чтобы получить доступ к его настройкам и изменить их.

Этот эффективный процесс в DELEM DA-53T упрощает настройку инструмента, обеспечивая точные и эффективные гибочные операции.

Специализированные штампы

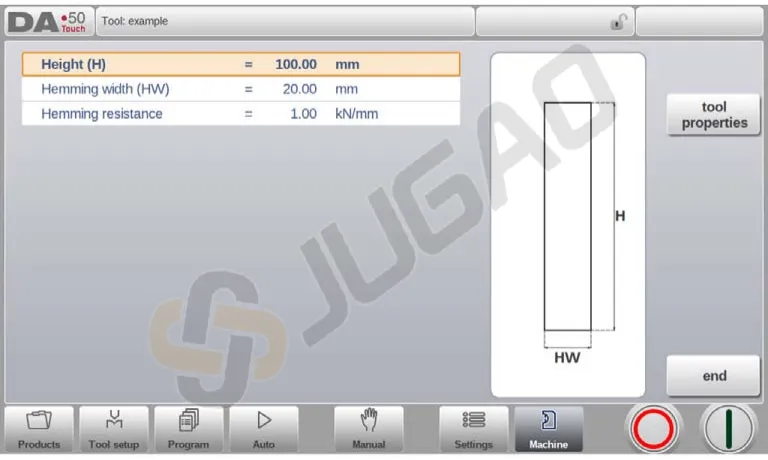

Программирование штампа для загибочной кромки

DELEM DA-53T упрощает программирование штампа для загибочной кромки с четкими входными параметрами:

1. Высота : Введите общую высоту инструмента для точного расчета глубины гиба.

2. Ширина загиба : Укажите ширину инструмента для точности загиба.

3. Открытие для подгибки : Установите положение открытия пуансона, учитывая удвоенную толщину листа для удобной вставки изделия.

4. Сопротивление подгибки : Определите максимальное усилие при подгибке для обеспечения безопасности инструмента.

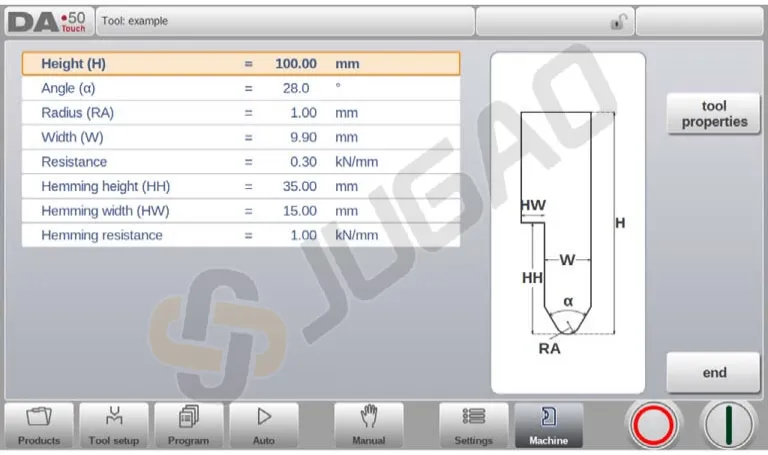

Пневматический пуансон для подгибки

DELEM DA-53T упрощает программирование пневматического пуансона для подгибки с помощью четких и точных шагов:

1. Высота : Установите общую высоту инструмента для точного расчета глубины гибки.

2. Угол : Укажите угол наконечника пуансона для точной гибки.

3. Радиус : Введите радиус наконечника пуансона для определения внутреннего радиуса гибки.

4. Ширина : Введите ширину инструмента для программы.

5. Сопротивление : Определите максимально допустимое усилие для инструмента.

6. Высота подгибки : Настройте высоту опускания пуансона для подгибки.

7. Ширина загиба : Установите ширину пуансона для правильного размещения изделия.

8. Открытие для подгибки : Запрограммируйте положение открытия пуансона, учитывая удвоенную толщину листа.

9. Сопротивление подгибки : Укажите максимальное усилие при отбортовке.

Эти простые настройки улучшают программирование инструмента, обеспечивая точность и безопасность операций.

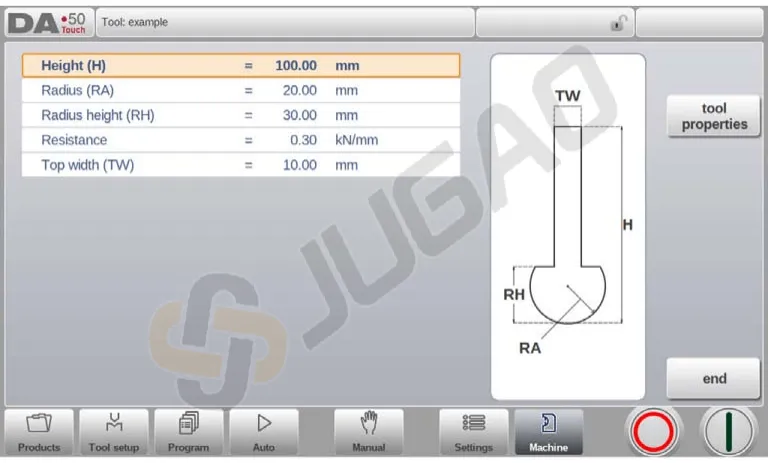

Пуансон с большим радиусом

DELEM DA-53T упрощает настройку пуансонов с большим радиусом. Следуйте этим кратким шагам:

1. Установите общую высоту : Введите общую высоту инструмента для точного расчета глубины гибки.

2. Введите радиус : Укажите радиус вершины пуансона для определения кривизны инструмента.

3. Определите высоту радиуса : Введите высоту части инструмента с большим радиусом для точности операций с большими кривыми.

4. Максимальное сопротивление : Назначьте допустимое усилие для обеспечения безопасности инструмента.

5. Укажите ширину сверху : Введите ширину сверху для правильного выравнивания и позиционирования.

Эти шаги в интерфейсе DELEM DA-53T обеспечивают эффективное и точное программирование инструмента для пуансонов с большим радиусом.

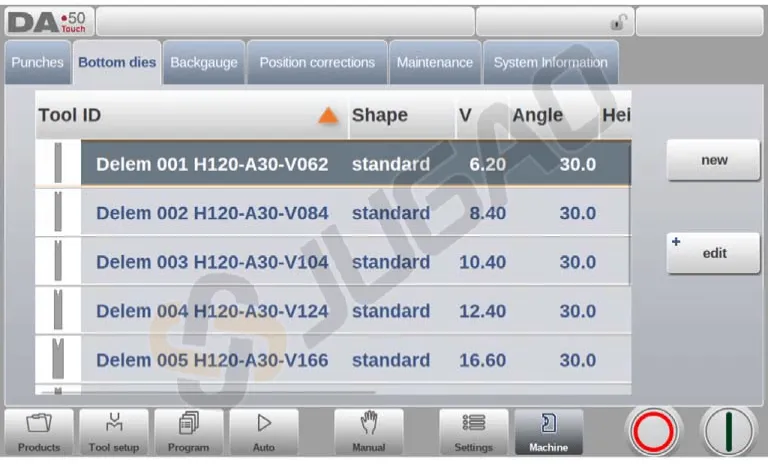

Эффективная настройка матриц

В этой вкладке можно программировать нижние матрицы, используемые в станке. Можно добавлять новые матрицы; существующие матрицы можно редактировать, копировать, переименовывать и удалять.

Создание новой матрицы

Чтобы создать новую матрицу, нажмите «Новая» в библиотеке. Профиль матрицы можно создать с помощью программных возможностей управления.

Вот как создать новую конфигурацию матрицы:

1. Программирование формы и идентификатора матрицы

l Выберите базовую форму матрицы: Стандартная матрица, Матрица для гибки с подворотом, Матрица для внутренней гибки с подворотом или Матрица U для воздушной гибки с подворотом, в зависимости от требуемого действия (например, воздушная гибка или подворот).

l Назначьте уникальный идентификатор (до 25 буквенно-цифровых символов) для удобства идентификации.

2. Конфигурация формы

l Используйте мастер для программирования деталей формы в соответствии с выбранным базовым типом формы.

3. Подтверждение и настройка данных инструмента

l Выберите «Принять», чтобы завершить первоначальную настройку.

l Введите размеры и свойства инструмента по запросу, которые будут различаться в зависимости от выбранной формы.

Эта краткая процедура повышает эффективность программирования инструмента на платформе DELEM DA-53T, обеспечивая точность и удобство использования.

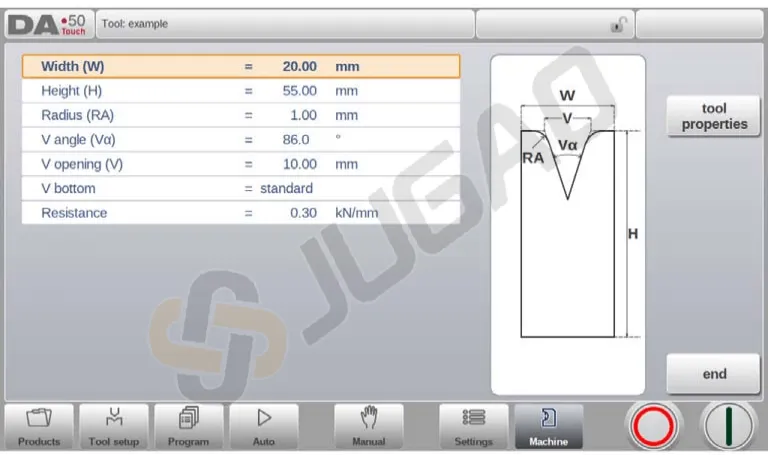

Настройка стандартной матрицы

DELEM DA-53T обеспечивает упрощенный и структурированный подход к настройке инструментов с помощью интуитивного интерфейса. Следуйте этим подробным шагам для настройки стандартной матрицы:

1. Ширина : Введите ширину инструмента.

2. Высота : Введите общую высоту для расчетов глубины гибки.

3. Радиус : Определите радиус кромки V-образного раскрытия.

4. V-угол : Укажите угол штампа.

5. V-открытие : Введите расстояние между пересекающимися линиями V-открытия.

6. V-дно : Выберите тип дна:

l Стандартный : Острый угол.

l Круглый : Используйте 'Внутренний радиус' для скругления.

l Плоский : Определите с помощью 'Ширина дна'.

7. Сопротивление : Установите максимально допустимое усилие инструмента.

8. Ориентация : Совместите правую сторону штампа в качестве заднего упора, центрируя V-открытие на гибочном прессе.

9. Свойства инструмента : Отредактируйте общие данные и дайте описание длиной 25 символов.

10. Приглушить : Определите расстояние приглушения для высоты изменения скорости.

11. Редактировать штамп : Нажмите, чтобы изменить существующий инструмент в библиотеке с помощью программирования.

Эти шаги обеспечивают точный ввод и настройку, повышая точность операций гибки на листогибочном прессе с DELEM DA-53T.

Специальные матрицы

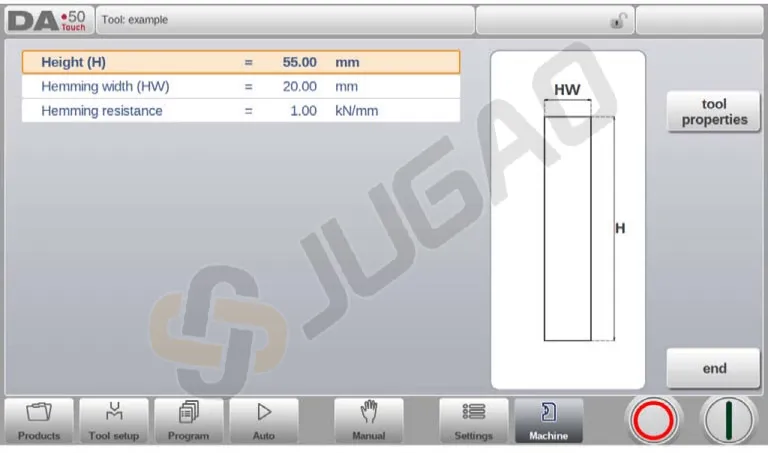

Матрица для отбортовки

l Высота : Общая высота инструмента. Важно: это значение высоты будет использоваться при расчете глубины гибки.

l Ширина отбортовки : Ширина программируемого инструмента.

l Сопротивление отбортовке : Максимально допустимое усилие на инструмент при отбортовке.

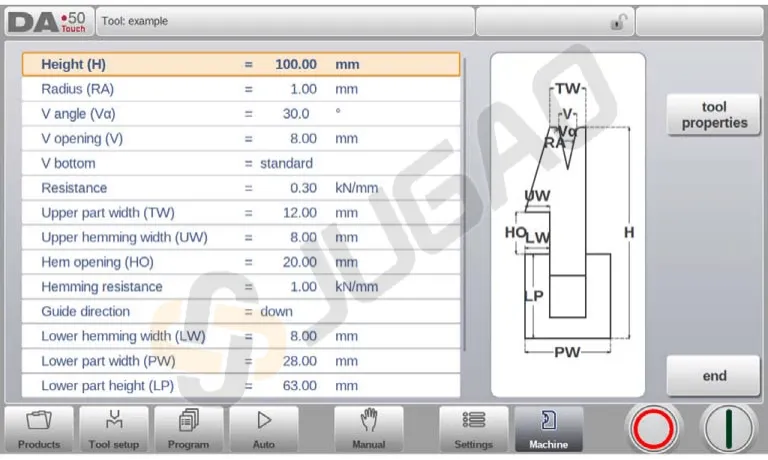

Внутренняя матрица для отбортовки

1. Ввод размеров инструмента :

² Высота : Введите общую высоту для расчетов глубины гибки.

² Радиус : Укажите радиус кромки V-образного отверстия.

² V-угол : Установите угол матрицы.

² V-открытие : Введите ширину V-образного отверстия.

2. Выберите тип дна V-образного отверстия :

² Стандартный : Выберите для острого угла.

² Круглый : Введите 'Внутренний радиус' для закругленного дна.

² Плоский : Укажите 'Ширина дна' для плоского дна.

3. Установить уровни сопротивления :

² Сопротивление : Определить максимальное усилие инструмента.

² Сопротивление подгибки : Задать усилие для операций отбортовки.

4. Настроить ширины пуансонов :

² Ширина верхней части : Ввести ширину верхнего сегмента.

² Ширина верхней отбортовки : Указать ширину сегмента отбортовки.

² Ширина нижней части : Определить ширину нижнего сегмента.

5. Установить параметры отбортовки :

² Тип внутреннего пуансона для отбортовки :

Открытый с пружиной : Для начала с пружинной поддержкой.

Открытый и заблокированный : Для заблокированного высокого положения.

Обычно закрытый : Для активации в низком положении.

² Открытие для отбортовки : Ввести высоту открытия для размещения изделия.

6. Корректировка декомпрессии :

² Адаптация декомпрессии :

Выберите «нет», «да» или «воздушный изгиб», чтобы включить отверстие подгиба в расстояние декомпрессии.

Эти шаги обеспечивают, чтобы DELEM DA-53T упрощал программирование инструмента, повышая точность и эффективность операций.

Матрица для воздушного изгиба с подгибом U-образной формы

DELEM DA-53T упрощает программирование инструмента для конфигураций матрицы для воздушного изгиба и подгиба U-образной формы с помощью подробных шагов:

1. Ширина : Введите ширину инструмента.

2. Высота : Укажите общую высоту инструмента. Обратите внимание, что это значение используется в расчете глубины изгиба.

3. Радиус : Определите радиус краев U-образного отверстия.

4. Высота U-образной формы : Установите высоту U-образного отверстия в матрице.

5. U-образное отверстие : Введите ширину U-образного отверстия в матрице.

6. Сопротивление : Установите максимально допустимое усилие на инструменте, чтобы предотвратить повреждение.

7. Ширина загиба : Укажите переднюю ширину матрицы для поддержки подгиба.

8. Сопротивление подгибки : Определите максимально допустимое усилие во время операций подгиба.

Следуя этим шагам, DELEM DA-53T обеспечивает точность и простоту в конфигурации инструмента, оптимизируя как время настройки, так и производительность.

Заключение

DELEM DA-53T значительно упрощает программирование инструмента благодаря интуитивно понятному интерфейсу и эффективным механизмам обновления, упрощая весь рабочий процесс. Полностью используя эти возможности, операторы могут достичь заметных улучшений как в точности листогибочного пресса, так и в операционной эффективности.

Чтобы максимизировать производительность вашей системы, мы рекомендуем поддерживать регулярные обновления программного обеспечения и полное использование функций. Для специализированной технической поддержки или чтобы узнать больше об оптимизации потенциала вашей машины, наша команда экспертов остается в вашем распоряжении. Мы также приглашаем вас изучить нашу расширенную техническую библиотеку для получения дополнительных руководств по улучшению ваших производственных процессов с системой DELEM DA-53T.
