Как освоить программирование CYBELEC CybTouch 6 C?

Если вы хотите освоить искусство гибки листового металла, важно понимать основы программирования CYBELEC CybTouch 6 C. В этой статье я проведу вас через процесс создания программы детали с помощью CYBELEC CybTouch 6 C и дам знания, необходимые для повышения эффективности обработки металла. Независимо от того, новичок ли вы, только осваивающий основы программирования, или опытный специалист, стремящийся отточить свои навыки, этот подробный обзор поможет вам раскрыть весь потенциал работы на листогибочном прессе. Давайте разберем особенности программирования на CYBELEC CybTouch 6 C и повысим ваши возможности в обработке металла.

Введение

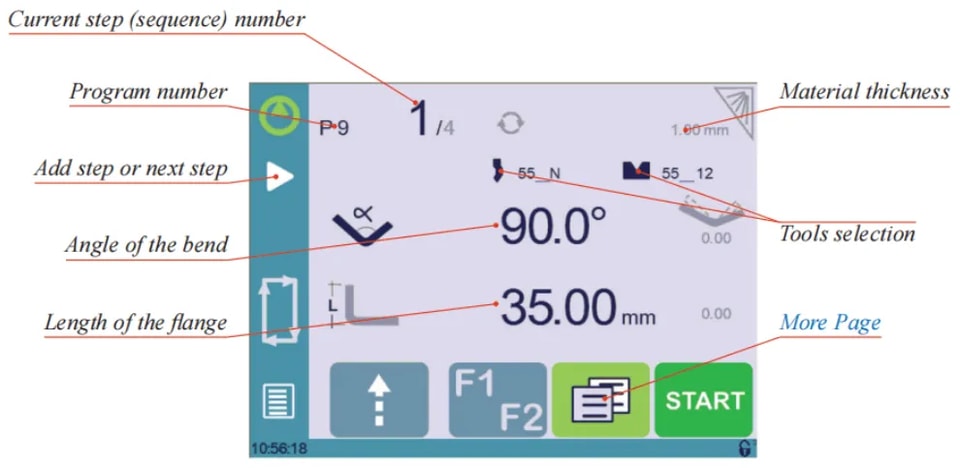

Когда вы включаете CYBELEC CybTouch 6 C, первой отображается страница Bend Numerical Page. Это важная стартовая точка, с которой можно эффективно начать программирование на CYBELEC CybTouch 6 C. Она позволяет создавать программы, содержащие конкретные последовательности гибки, необходимые для изготовления готовой детали. Понимание того, как перемещаться по этой странице и использовать ее, необходимо для освоения программирования на CYBELEC CybTouch 6 C.

Гибка с управлением инструментами

Инструкции по настройке:

1. Коснитесь номера программы и выберите Новую программу в списке.

2. Коснитесь толщины материала (здесь 1,00). Отобразится страница More.

3. На странице More введите Толщина материала, Усилие и другие параметры последовательности (Opening (TDC), отвод заднего упора и т. д.).

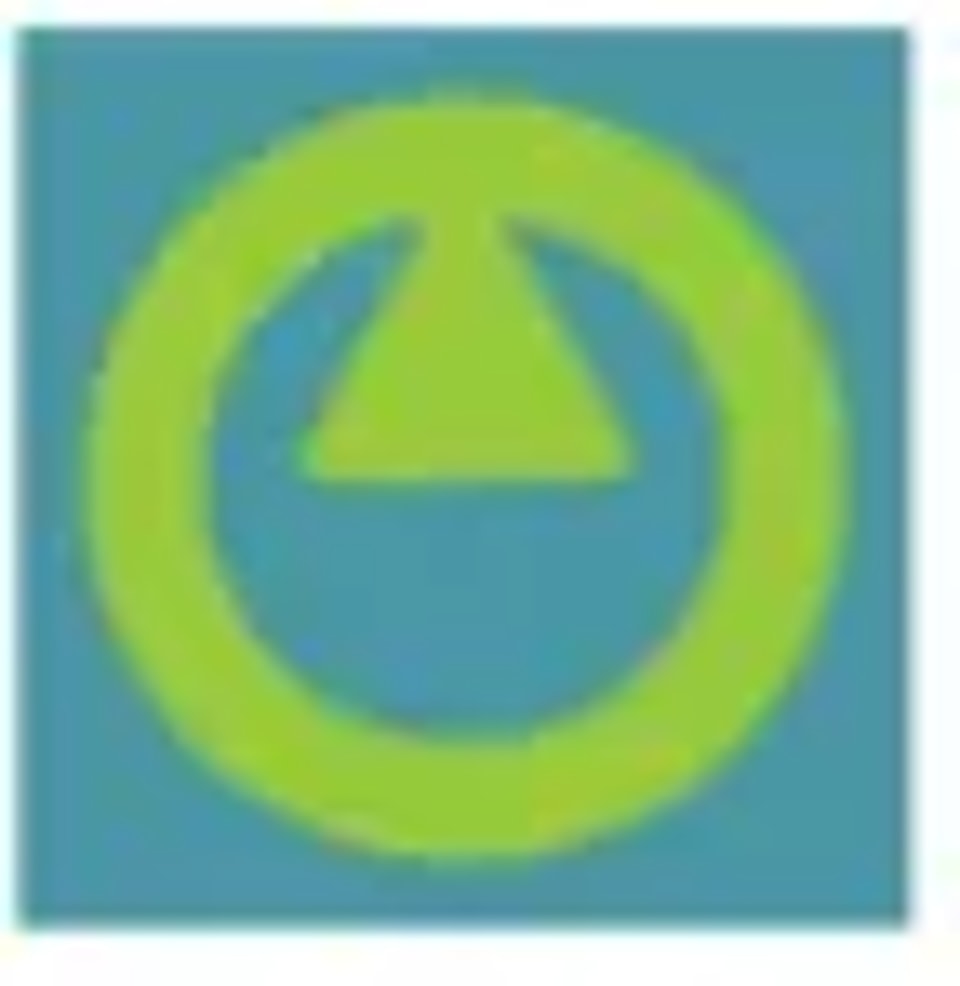

4. При необходимости коснитесь кнопки, чтобы активировать управление инструментами.

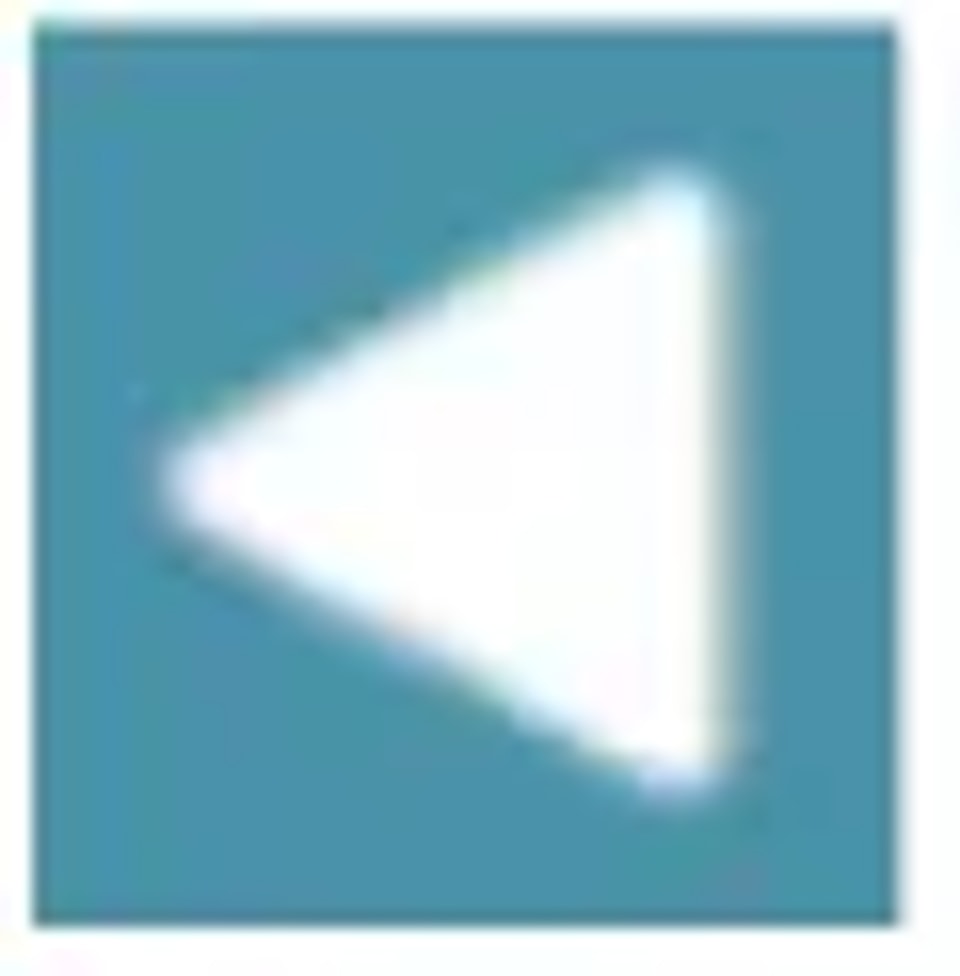

5. Коснитесь кнопки, чтобы вернуться к Страница числового ввода гиба.

6. Выберите инструменты, которые будут использоваться для детали, коснувшись соответствующих значков.

7. Коснитесь числового значения рядом со значком угла и введите значение первого гиба, который хотите создать (здесь 90°).

8. Коснитесь числового значения рядом со значком длины сегмента и введите значение первого сегмента, который хотите создать (здесь 35,00 мм).

9. Добавьте следующий гиб в программу, коснувшись

10. Выполните остальные сегменты детали таким же образом.

11. Перейдите к нужному шагу, коснувшисьНомер текущего шага (последовательности)или используя эту кнопку

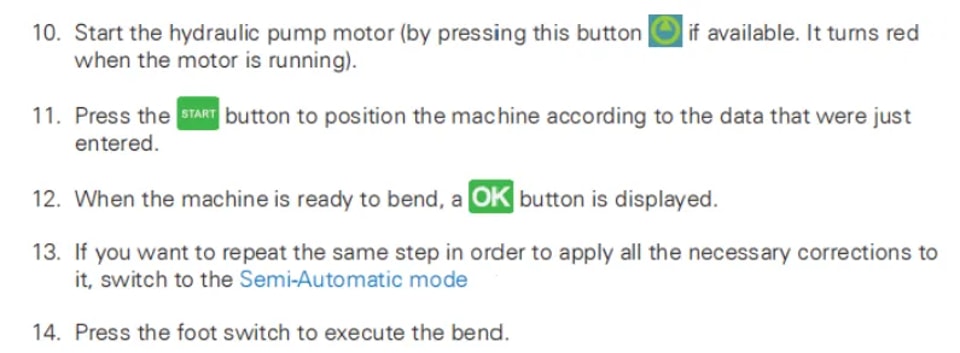

12. Запустите двигатель гидравлического насоса (нажав эту кнопкуесли она доступна. Она становится красной, когда двигатель работает).

13. Нажмите кнопкуSTARTчтобы позиционировать станок в соответствии с только что введенными данными.

14. Когда станок готов к гибке, отображается кнопкаOK .

15. Если вы хотите повторить тот же шаг, чтобы внести в него все необходимые корректировки, переключитесь вполуавтоматический режим.

16. Нажмите педаль, чтобы выполнить гиб.

Гибка и корректировки

Чтобы освоить программирование CYBELEC CybTouch 6 C, все корректировки программы эффективно выполняются на странице числового ввода гиба. В зависимости от личных предпочтений операторы могут последовательно выполнять шаги программы, внося необходимые корректировки по мере работы. Либо они могут использовать полуавтоматический режим, чтобы применить все необходимые корректировки к одному шагу перед переходом дальше.

Корректировки можно вносить для:

l Угла (ось Y, см. Корректировка угла).

l Положения заднего упора (ось X, см. Корректировка заднего упора).

Полуавтоматический режим

Чтобы освоить программирование CYBELEC CybTouch 6 C, важно понимать полуавтоматический режим. Этот режим идеально подходит для операторов, которым нужно вносить корректировки в детали по одному гибу за раз. Он позволяет неограниченно повторять одну и ту же последовательность, внося изменения до достижения нужного результата. Когда шаг вас устраивает, вы можете перейти к следующему с помощью кнопки. Включение или выключение полуавтоматического режима выполняется просто — достаточно нажать и удерживать кнопку более одной секунды.

Корректировка угла

После фактического измерения угла, если требуется корректировка, ее нужно выполнять следующим образом, а не непосредственно в шаге программы.

Инструкции по настройке:

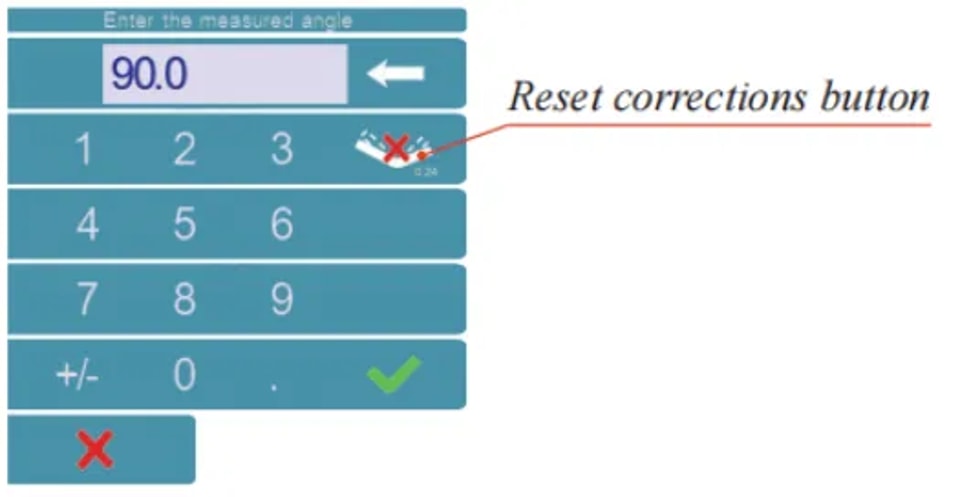

Коснитесь значка корректировки угла и введите фактически измеренное значение угла. Числовая система управления автоматически рассчитает корректировку по оси Y.

Задний упор Корректировка

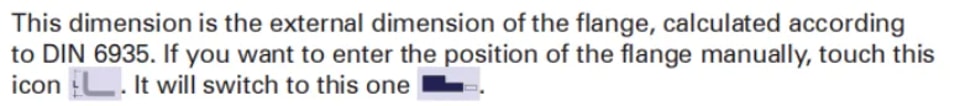

При освоении программирования CYBELEC CybTouch 6 C важно понимать, как эффективно выполнять корректировки. Вы можете изменять положение заднего упора по оси X, просто нажимая на маленькое число рядом с длиной полки на дисплее. Любую необходимую корректировку, положительную или отрицательную, следует вводить вручную для большей точности. Включив этот прием в рабочий процесс программирования, вы повышаете точность и эффективность операций, максимально используя возможности системы CYBELEC CybTouch 6 C.

Гибка без управления инструментами

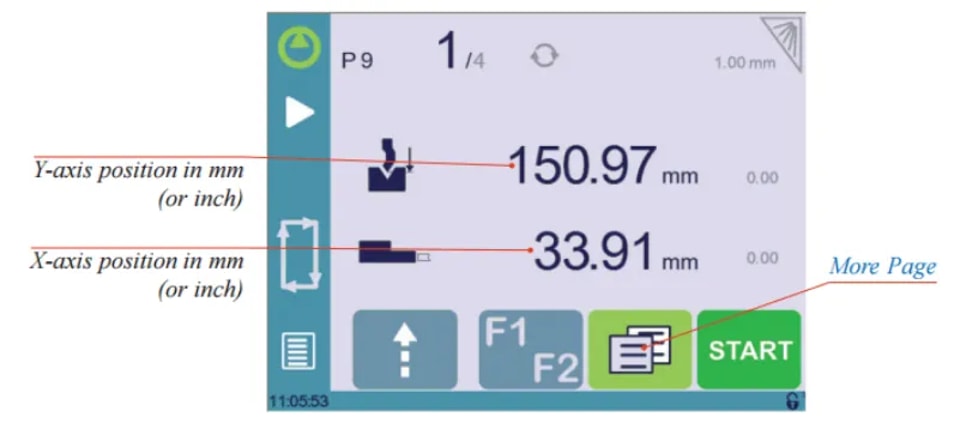

В программировании CYBELEC CybTouch 6 C работа без управления инструментами означает, что можно программировать только значение заднего упора по оси X и глубину гиба по оси Y, используя миллиметры или дюймы. Эта функция особенно полезна, когда управление инструментами недоступно, поскольку позволяет операторам сосредоточиться на точных измерениях и ручных настройках непосредственно в мм или дюймах. Такой подход упрощает процесс программирования, обеспечивая точные операции гибки без необходимости сложного выбора инструмента.

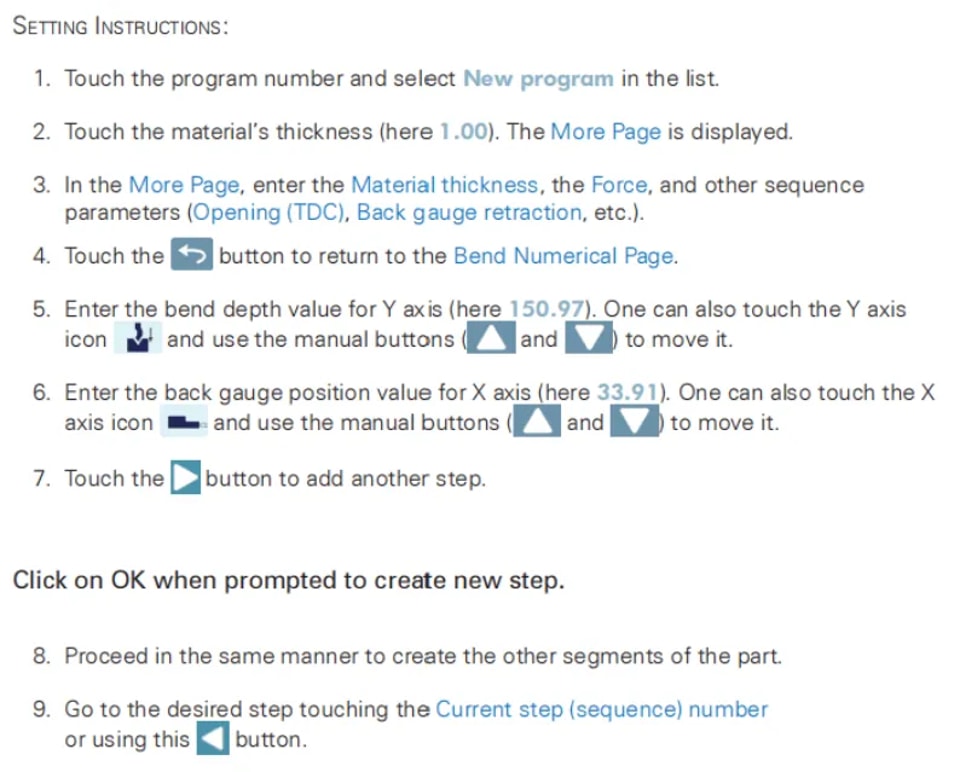

Эта процедура также действительна, если управление инструментами отключено.

Функция следующей детали

Функция Next-Part в программировании CYBELEC CybTouch 6 C — это мощная возможность, позволяющая операторам без проблем выстраивать последовательность нескольких программ деталей. Эта функция особенно полезна для создания сложных трехмерных деталей, например коробки, или для сборки готового изделия из нескольких компонентов.

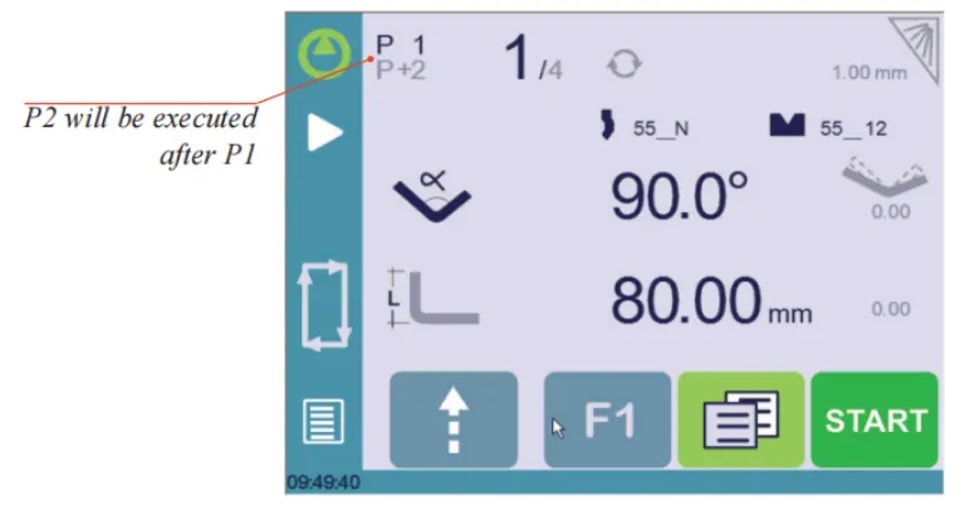

Во время выполнения CybTouch завершает текущую программу и вместо возврата к началу автоматически переходит к следующей выбранной программе, обозначенной какP+nn. Этот процесс продолжается эффективно при условии, что для каждой детали задана последующая программа.

Инструкция по настройке

Чтобы активировать функцию Next-Part, коснитесьНомер программыи удерживайте её, пока не появится следующая цифровая клавиатура.

2. Введите номер программы, которая должна быть выполнена в конце текущей.

3. Сохраните программу.

Циклы и количество

Освоение программирования CYBELEC CybTouch 6 C требует понимания циклической природы последовательностей программ.

При настройке операции, требующей нескольких программ, например последовательности, в которой программа 1 ведёт к программе 2, затем следует программа 3, окончательный переход от программы 3 обратно к программе 1 завершает цикл.

Такая схема гарантирует, что счётчик деталей увеличивается, когда последовательность возвращается к программе с меньшим номером. В программировании CYBELEC CybTouch 6 C важно, чтобы номера программ возрастали по порядку, когда они представляют последовательность для одной детали.

Заключение

Чтобы освоить программирование CYBELEC CybTouch 6 C для создания программы детали, важно следовать указанным шагам, чтобы обеспечить эффективную работу. Понимая последовательность программ и точно управляя счётчиками деталей, вы сможете оптимизировать работу ваших станков с ЧПУ.
