Освойте руководство по программированию инструмента DELEM DA-52S

Когда речь идет об оптимизации эффективности и точности ваших операций по металлообработке, освоение программирования инструмента DELEM DA-52S имеет решающее значение. Если вы ищете подробное руководство по эффективному программированию инструмента с помощью DELEM DA-52S, вы обратились по адресу. В этой статье я проведу вас через ключевые приемы освоения программирования инструмента DELEM DA-52S, помогая повысить эффективность ваших процессов обработки. Независимо от того, новичок ли вы в этой системе или хотите отточить уже имеющиеся навыки, это руководство даст вам базовые знания, необходимые для раскрытия полного потенциала вашего оборудования.

Введение

Система DELEM DA-52S является ключевым решением в области обработки металла, обеспечивая точное и эффективное управление программированием инструмента.

Нажмите эту клавишу для программирования инструмента.

При первом нажатии этой клавиши появляется экран программирования пуансонов. Чтобы перейти к программированию нижних матриц, нажмите эту клавишу еще раз.

Программирование пуансонов

В области программирования инструмента DELEM DA-52S правильная настройка пуансонов имеет решающее значение для получения точных гибов и продления срока службы инструмента.

Библиотека пуансонов

Библиотека пуансонов в DELEM DA-52S позволяет операторам каталогизировать и эффективно управлять до 30 пуансонов, что важно для оптимизации рабочих процессов и эффективного использования инструмента. Ознакомление с этой библиотекой имеет решающее значение для эффективного программирования инструмента DELEM DA-52S.

Шаг 1: Открытие библиотеки пуансонов
Программирование пуансонов начинается с нажатия клавиши инструментов на DELEM DA-52S. С помощью клавиш со стрелками влево/вправо перемещайтесь по библиотеке, чтобы просмотреть существующие пуансоны или выбрать незапрограммированный слот инструмента, отмеченный звездочкой (*).

Шаг 2: Добавление пуансонов
Чтобы добавить новый пуансон, введите его параметры, такие как тип, ширина и угол. Точный ввод этих данных позволяет DELEM DA-52S эффективно применять их в процессе работы.

Освоение библиотеки пуансонов в программировании инструмента DELEM DA-52S может значительно повысить вашу эффективность, обеспечивая точность и долговечность работы оборудования.

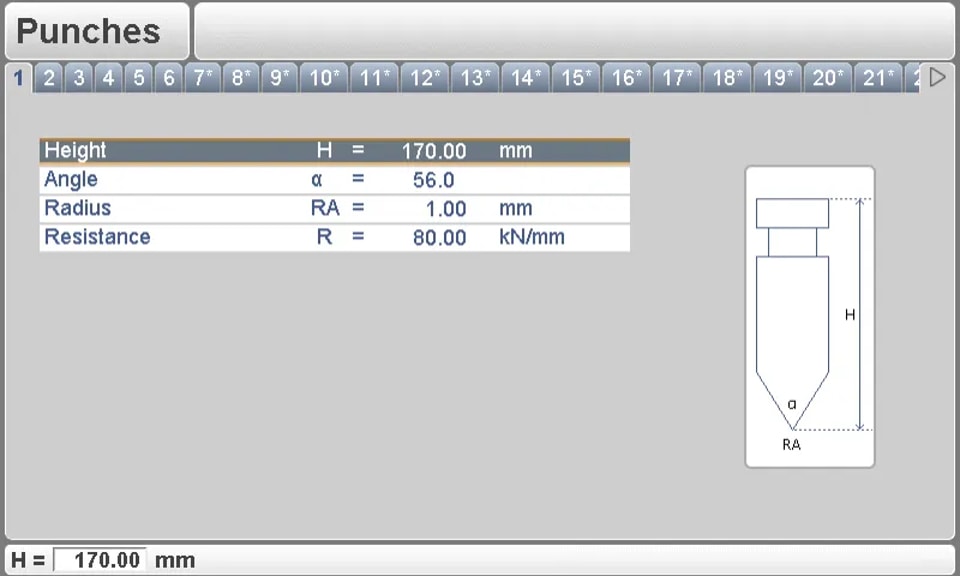

Параметры пуансона

Для оптимальной работы программирования инструмента DELEM DA-52S необходимо точно вводить и настраивать параметры пуансона.

Основные параметры:

l Высота (H):Критически важна для расчета глубины гиба. Для точного гиба обеспечьте корректный ввод.

l Угол (a):Определите и задайте угол вершины пуансона для получения требуемого результата гибки.

l Радиус (RA):Хотя этот параметр используется как критерий выбора, убедитесь, что он соответствует требованиям задачи.

l Сопротивление (R):Установите максимально допустимое усилие (в кН/мм), чтобы предотвратить перегрузку и повреждения.

Этапы оптимизации:

l Корректировка под материал:Точно настройте параметры под разные типы материалов для стабильного результата.

l Компенсация толщины:Корректируйте параметры с учетом различий в толщине, чтобы сохранить точность и качество.

Следуя этим рекомендациям, вы повысите эффективность и срок службы пуансонов, добиваясь точной и надежной обработки металла с системой DELEM DA-52S.

Программирование нижних матриц

Правильное программирование нижних матриц так же важно, как и пуансонов, поскольку они работают совместно, формируя точные гибы в заготовке. Знакомство с программированием инструмента DELEM DA-52S для нижних матриц повысит эффективность и точность обработки.

Библиотека матриц

Библиотека матриц — еще один важнейший компонент программирования инструмента DELEM DA-52S, обеспечивающий удобное управление данными о матрицах и быстрый доступ к ним. Она позволяет хранить и упорядочивать до 30 матриц, создавая полноценную базу данных для ваших инструментов.

Шаг 1: Навигация по библиотеке матриц

Программирование матриц начинается с нажатия клавиши инструментов.

Шаг 2: Добавление и сохранение матриц

При добавлении новой матрицы введите все соответствующие параметры, включая V-ширину, угол и высоту матрицы. Точные данные обеспечивают стабильность выпускаемой продукции.

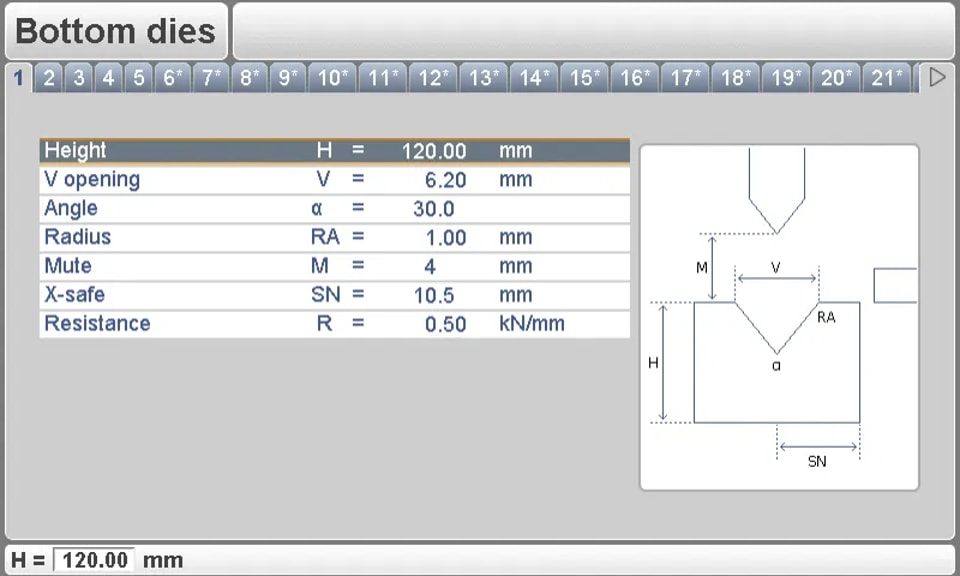

Параметры матрицы

Точная настройка параметров матрицы оптимизирует операции гибки и помогает избежать дорогостоящих потерь материала.

Высота (H):Влияет на глубину гиба; обеспечьте точный ввод.

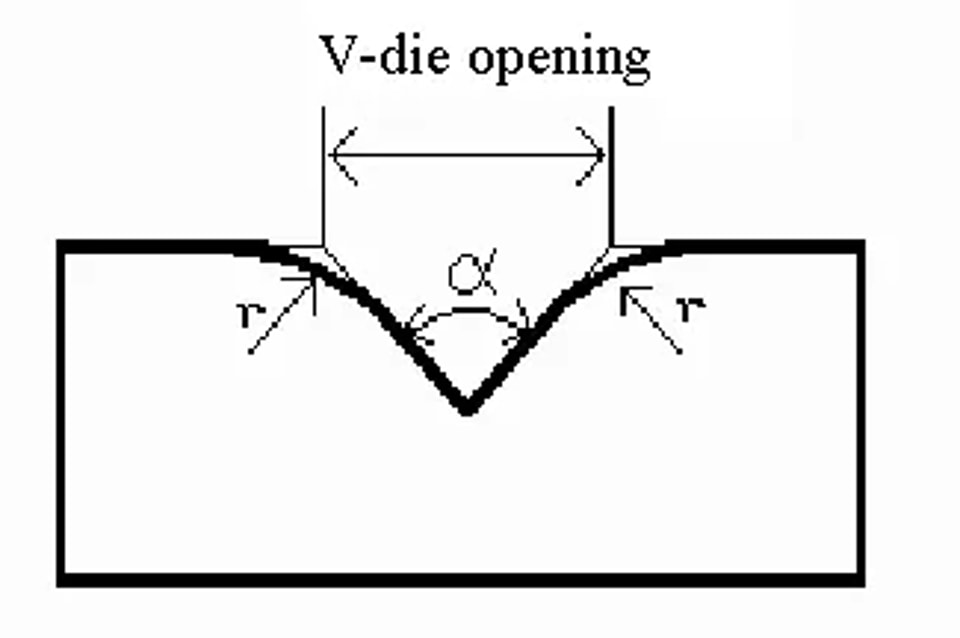

V-образный паз (W):Расстояние между линиями касания; имеет решающее значение для точности гибки.

Угол (α):Определяет форму гиба; подбирайте в соответствии с требованиями проекта.

Радиус (RA):Влияет на кривизну; выбирайте в зависимости от требуемого гиба.

Пауза (M):Расстояние для изменения скорости; оптимизируйте для плавной работы.

X-safe (SN):Рассчитанная безопасная зона (минимальное значение по оси X), которая будет использоваться в случае установки оси R. Это предотвращает столкновение пальца с матрицей. Указанное минимальное значение автоматически рассчитывается по размерам матрицы следующим образом:

l X-SAFE = FS + ½ V, где:

l FS = плоский участок на задней стороне V-образной канавки

l V = значение раскрытия

В этой формуле также добавлено небольшое дополнительное значение безопасности (0,5 мм).

Сопротивление (R):Максимальное усилие в кН/мм; соблюдайте безопасные пределы.

Освоив эти элементы программирования инструмента DELEM DA-52S — благодаря пониманию работы пуансонов и матриц — вы сможете повысить производительность и точность на участке, добиваясь превосходных результатов при каждом использовании.

Заключение

Освоение программирования инструмента DELEM DA-52S включает несколько ключевых шагов: понимание интерфейса, точное определение и управление инструментами, настройку параметров инструмента, а также регулярное обновление и обслуживание системы. В совокупности эти элементы позволяют операторам оптимизировать работу станка, обеспечивая точность и эффективность процессов обработки.

Чтобы в полной мере раскрыть потенциал вашего DELEM DA-52S, необходимо тщательно следовать изложенным шагам. Правильная настройка и непрерывное обучение играют ключевую роль в расширении возможностей станка. Если у вас есть вопросы или вам нужна дополнительная помощь, пожалуйста, свяжитесь с нашей командой JUGAO CNC MACHINE. Для более подробных материалов и поддержки мы предлагаем вам ознакомиться с нашей документацией и библиотекой руководств, доступными на нашем сайте.
