Как быстро освоить страницу CYBELEC CybTouch 12 Basic

Когда речь идет об эффективном и точном управлении в задачах обработки металла, освоение страницы CYBELEC CybTouch 12 Basic Page имеет решающее значение. Если вы хотите быстро научиться максимально эффективно использовать этот интуитивно понятный и удобный интерфейс, вы попали по адресу. В этом руководстве мы шаг за шагом разберем практические советы, необходимые для быстрого освоения CybTouch 12 Basic Page, — это поможет оптимизировать рабочий процесс и повысить производительность. Независимо от того, новичок вы или опытный оператор, стремящийся отточить навыки, эта статья даст вам нужные знания для уверенной и эффективной работы с этим мощным инструментом.

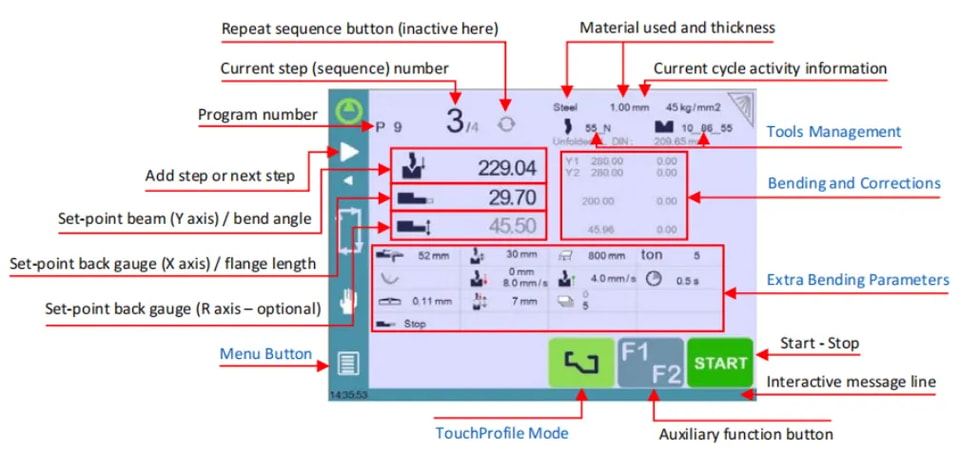

Страница числового ввода гиба

Доступные Функции на Страница числового ввода гиба

Страница CYBELEC CybTouch 12 Basic Page предлагает ряд функций на странице Bend Num. Эта страница обычно служит основным рабочим пространством, где выполняются гибы, и является центральной частью навигации. Большинство действий в системе как начинается с этой важнейшей страницы, так и возвращается к ней, что делает ее неотъемлемой частью эффективного освоения CYBELEC CybTouch 12 Basic Page.

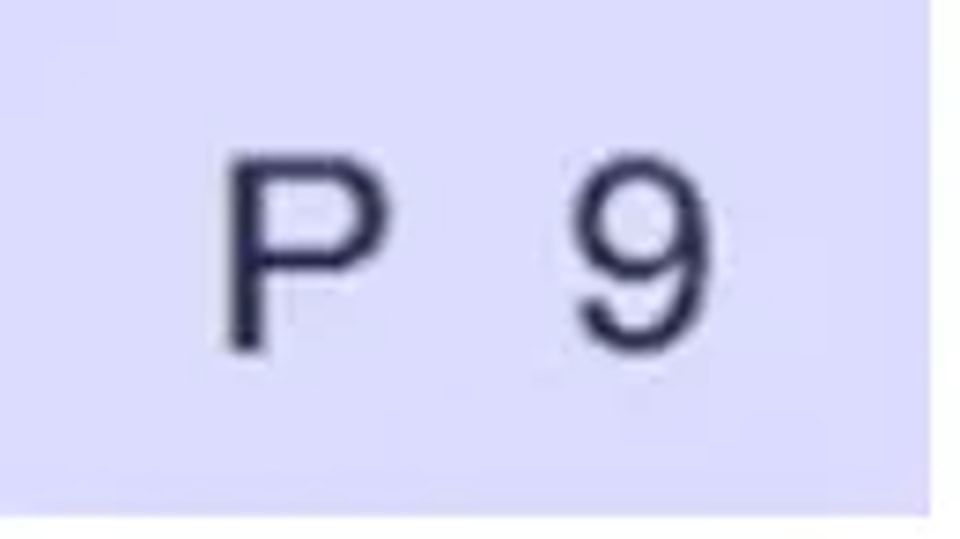

Название программы

Нажатие на название программы позволяет создать новую, сохранить ее и выполнить другие действия. Подробнее см. раздел «Управление программами».

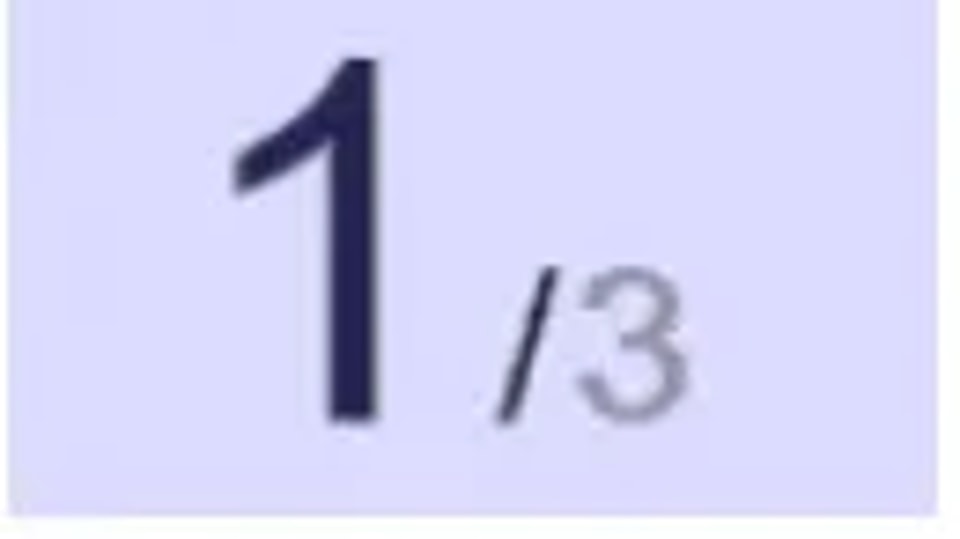

Номер текущего шага (последовательности)

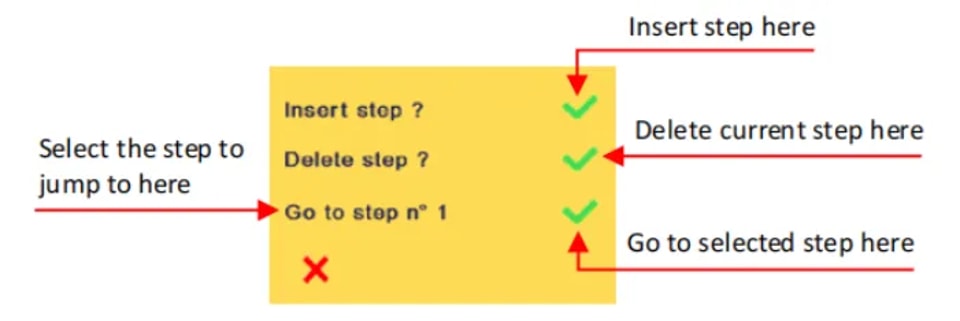

При нажатии на номер шага откроется желтое всплывающее окно, как показано здесь, с 3 различными действиями на выбор:

• Вставить шаг: эта функция вставляет шаг после текущего.

• Удалить шаг: эта функция удаляет текущий шаг.

• Перейти к шагу: эта функция позволяет напрямую перейти к нужному шагу.

ФункцииВставить шагиУдалить шагнельзя использовать для деталей, созданных с помощью графических элементов.

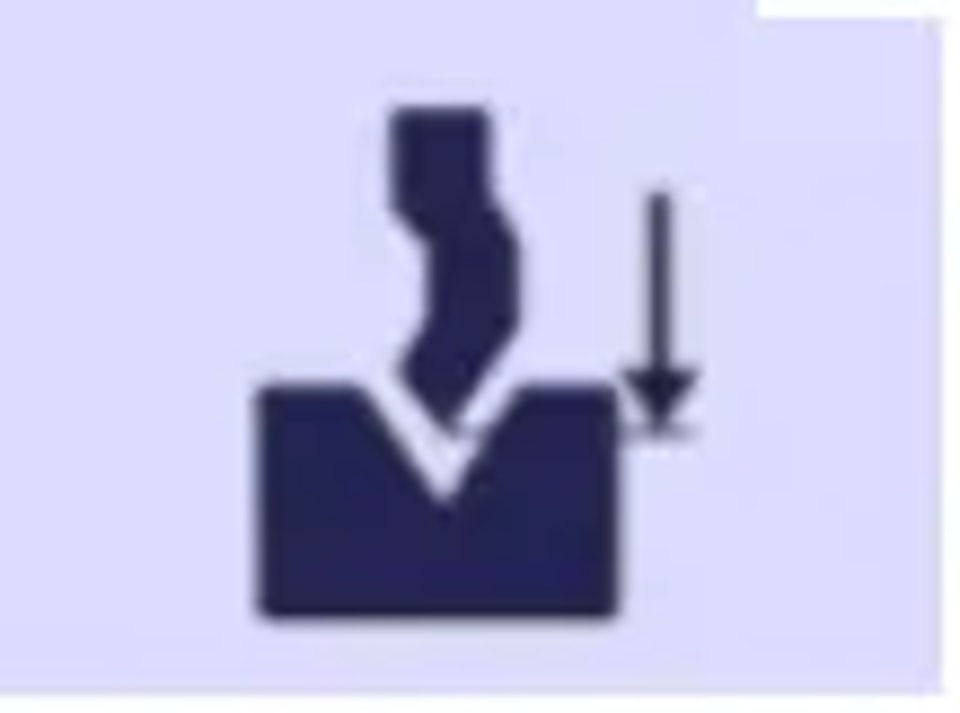

Уставка балки (ось Y) / угол гиба

Страница CYBELEC CybTouch 12 Basic Page предлагает три режима для эффективного управления осью Y и оптимального контроля гибки.

Режим ввода угла: здесь вы просто вводите требуемый угол гиба, а CYBELEC CybTouch 12 Basic Page рассчитывает положение остановки балки (BDC) для точности.

Режим целевого угла: в этом режиме отображается рассчитанный целевой угол. При необходимости вы можете скорректировать угол для повышения точности.

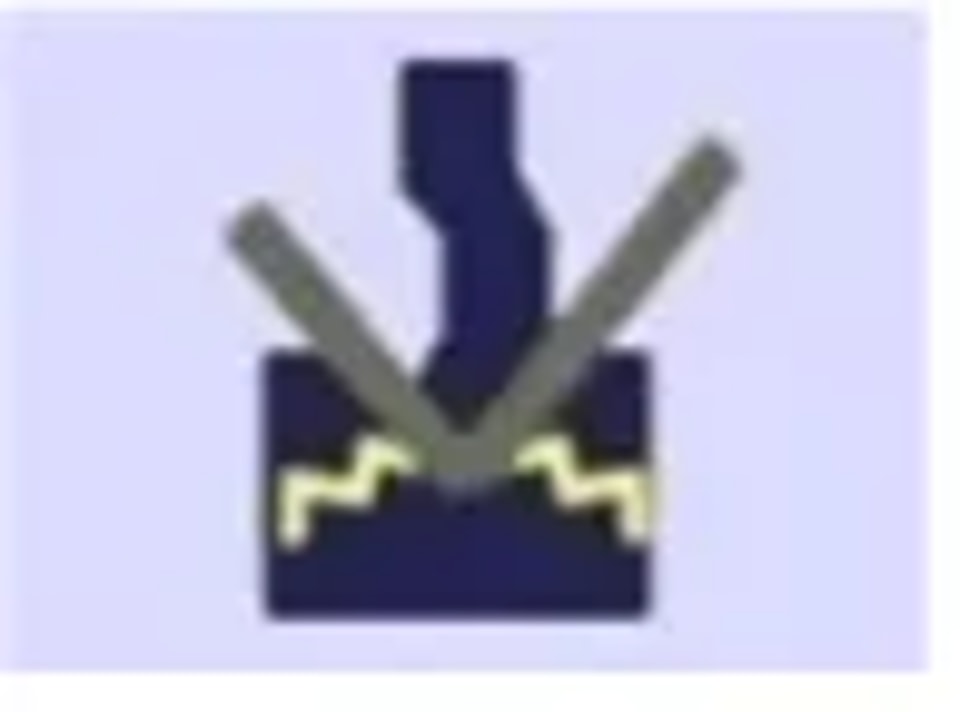

Режим доводки до упора: в этом режиме, после остановки балки или достижения целевого значения, цикл гибки (включая выдержку и возврат) продолжается. При активации рассчитанное значение доводки до упора отображается серым цветом, но его можно изменить, после чего оно будет показано черным. Этот режим работает, если оба инструмента поддерживают доводку до упора.

Установочное значение заднего упора (ось X) / длина полки

В CybTouch предусмотрены два разных режима управления осью X заднего упора. Нажатие на один из значков слева позволяет переключаться между режимами. Доступны два режима:

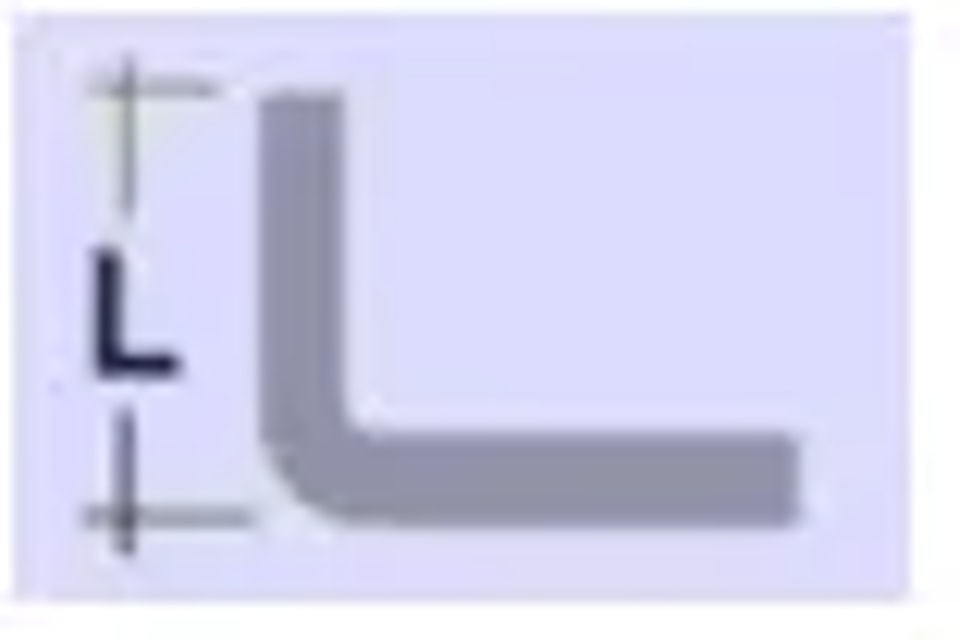

В этом режиме оператор просто вводит требуемую длину полки, а CybTouch рассчитывает положение оси X заднего упора. Этот режим доступен только при программировании детали в числовом режиме.

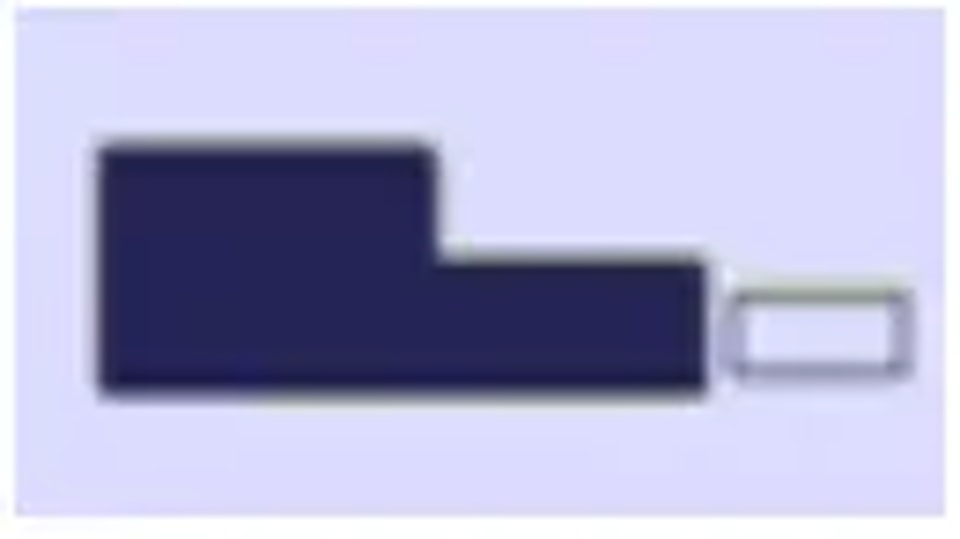

Этот режим показывает целевое положение оси X заднего упора.

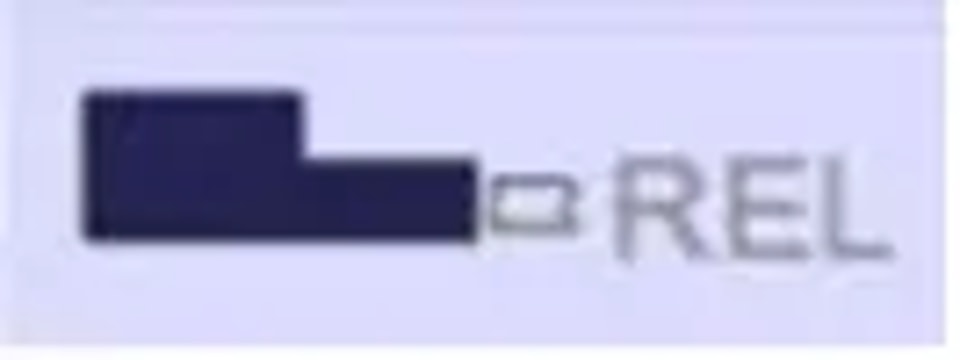

Это режим относительного перемещения. Задний упор выполняет относительное перемещение на введённое значение. Если введённое значение отрицательное, задний упор перемещается в сторону оператора.

Чтобы управлять режимом относительного перемещения на странице CYBELEC CybTouch 12 Basic, удерживайте значок заднего упора в течение двух секунд. В новых последовательностях начинайте с абсолютного шага, поскольку вначале или для графических деталей, включая Easy Bend, относительное перемещение недоступно. Параметр «Показывать сначала L» позволяет по умолчанию задать, какой режим — относительный или абсолютный — отображать первым.

Установочное значение заднего упора (ось R — опция)

На странице CYBELEC CybTouch 12 Basic вертикальное положение оси R рассчитывается автоматически и отображается серым цветом. При ручном изменении оно становится чёрным. Чтобы сбросить значение, удалите ручной ввод на панели и затем нажмите подтверждение, когда появится «По умолчанию/Пересчитать».

Дополнительная гибка Параметры

В нижней части страницы CYBELEC CybTouch 12 Basic отображаются параметры, относящиеся к детали. В зависимости от конфигурации и выполняемого действия здесь также показываются различные настройки для текущего гиба.

Материал

Это не параметр последовательности, а, конечно, параметр детали. Каждое нажатие на название материала выбирает следующий доступный материал из списка.

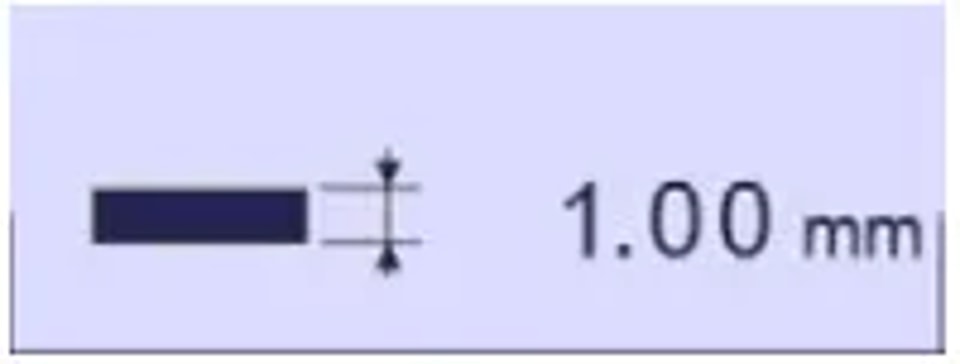

Толщина материала

Стандартная толщина, заданная в разделе «Материалы», автоматически отображается при смене материала. Однако её можно легко изменить, просто нажав на этот значок.

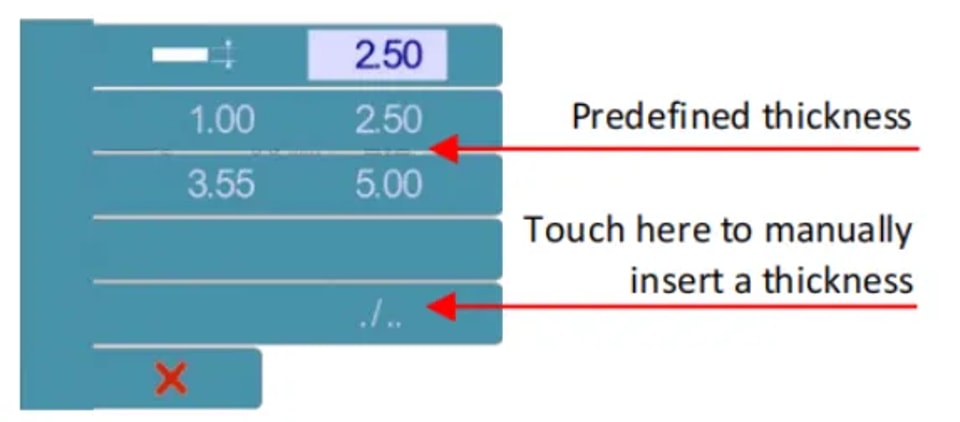

Если параметр на странице CYBELEC CybTouch 12 Basic установлен вПредустановленная толщинаи включён, нажатие на этот значок откроет цифровую клавиатуру. Здесь оператор может напрямую выбрать одну из предустановленных толщин. Этот параметр применяется ко всем шагам программы.

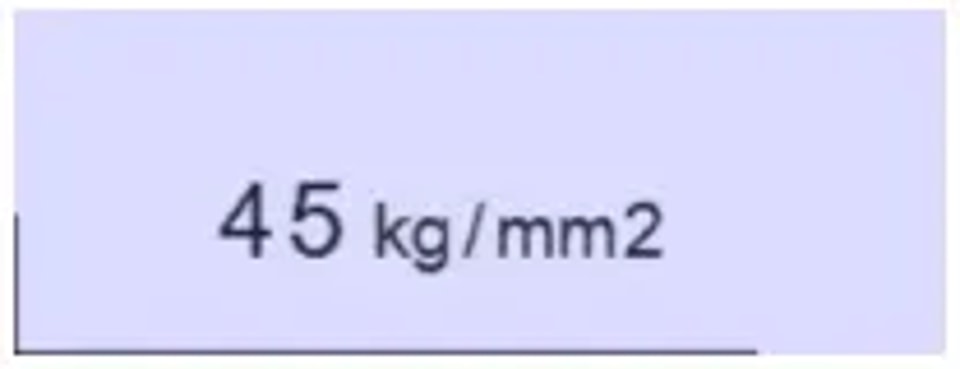

Предел текучести материала

Значение предела текучести по умолчанию на странице CYBELEC CybTouch 12 Basic, заданное в разделе «Материалы», автоматически обновляется при смене материала. Однако его можно легко изменить, просто коснувшись значка. Это параметр детали, который применяется ко всем шагам программы.

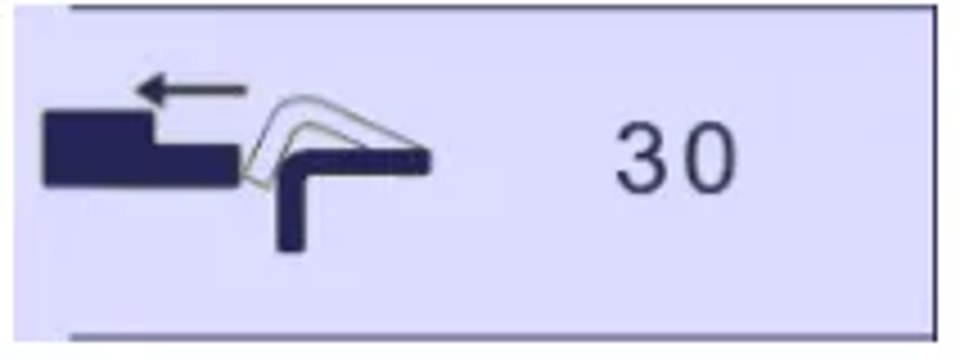

Отвод заднего упора

На странице CYBELEC CybTouch 12 Basic можно включать или отключать отвод заднего упора по значению по умолчанию с помощью значка. Изменить значение можно простым нажатием на значок. Этот параметр последовательности можно настраивать на каждом шаге программы для более точного управления.

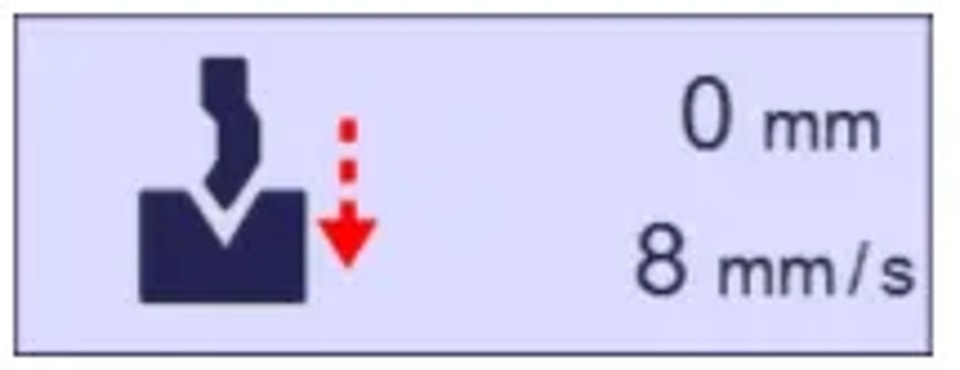

Порог переключения скорости и скорость гибки

Параметр Distance повышает высоту точки переключения скорости, а параметр Speed снижает скорость гибки от максимального значения. Их настройка повышает точность и эффективность.

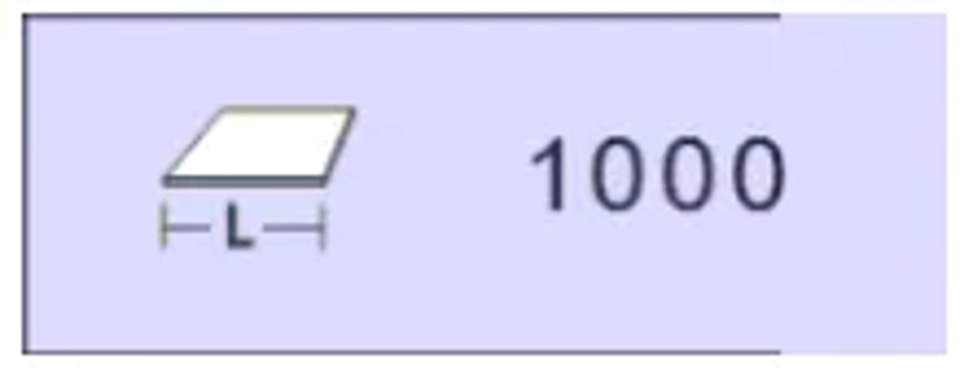

Длина гиба

Этот параметр определяет ширину детали из листового металла, которая будет зажата между инструментами. Он используется для расчёта усилия гибки.

Если этот параметр не активирован (серый цвет), CybTouch не будет рассчитывать усилие гибки и компенсацию прогиба.

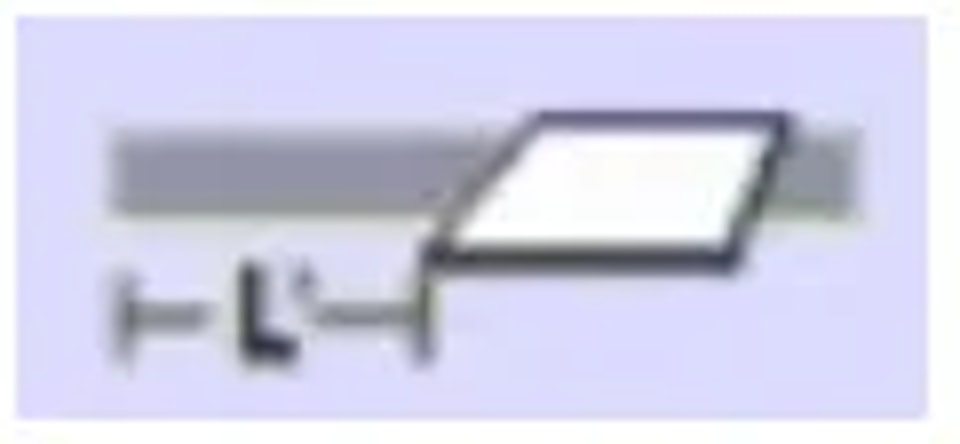

Этот значок отображается только на CybTouch 15 PS, поскольку этот контроллер может иметь боковые оси Z1/Z2.

Он показывает положение листа металла и по умолчанию рассчитывается по центру машины. Этот параметр можно редактировать вручную; это расстояние в [мм] между левой стороной машины и левой стороной листа металла.

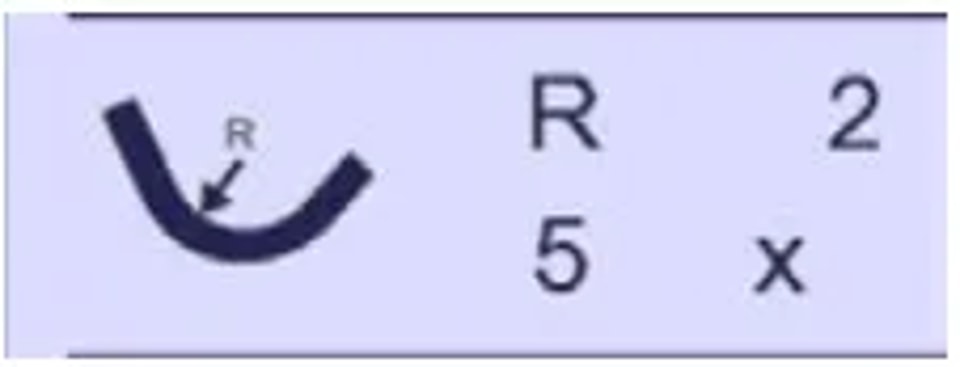

Ступенчатая гибка

На странице CYBELEC CybTouch 12 Basic легко изменяйте параметры для гибки с большим радиусом прямо в отображаемом виде.

На странице CYBELEC CybTouch 12 Basic при программировании 99 x рассчитывается максимальная ступенчатая гибка. Увеличение этого значения выше максимума влияет на радиус и угол. Функция гибки с большим радиусом неактивна, когда отображается серым цветом.

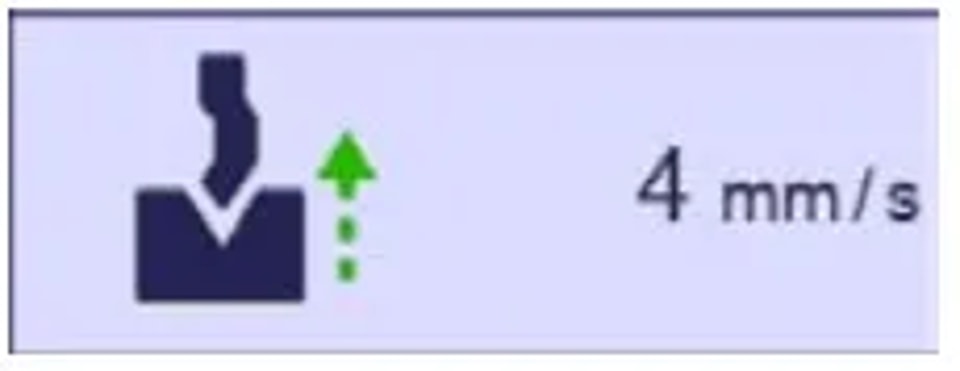

Медленный возврат вверх

На странице CYBELEC CybTouch 12 Basic предусмотрен параметр для снижения скорости балки после гибки, что идеально подходит для длинных полок. Балка поднимается медленно, пока нажата ножная педаль, и переходит на высокую скорость при отпускании или в точке прижима. Если функция отключена, по умолчанию используется режим High Speed Up. Эта опция скрыта, если медленный подъём не поддерживается.

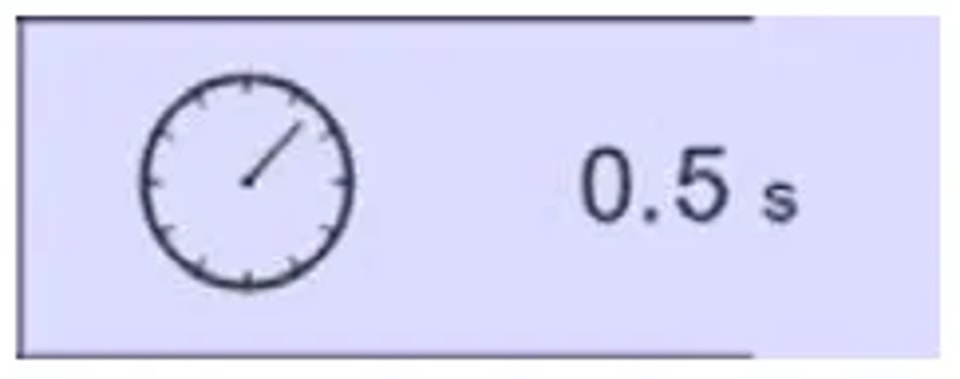

Время выдержки

На странице CYBELEC CybTouch 12 Basic можно задать время выдержки — продолжительность, в течение которой пуансон остаётся в нижней мёртвой точке. Значок с перечёркиванием указывает на отсутствие автоматического возврата балки после верхней мёртвой точки; этот параметр можно настраивать для каждого шага программы. Если функция отключена (серым цветом), используется стандартное время выдержки станка. Понимание этих настроек повышает эффективность работы оборудования.

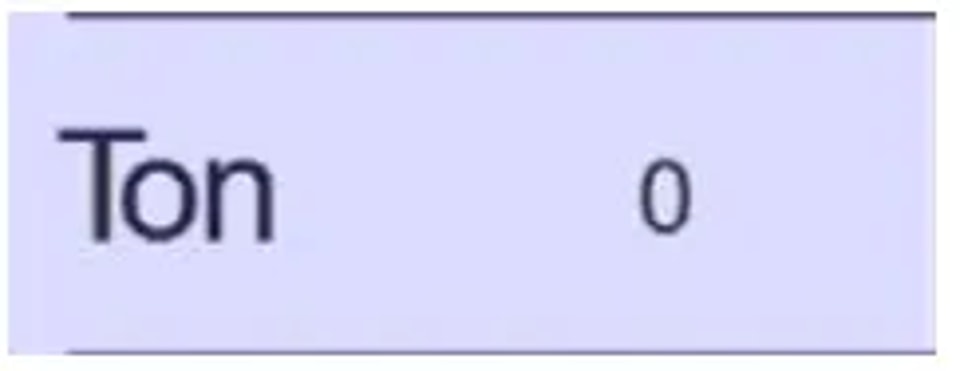

Усилие

На странице CYBELEC CybTouch 12 Basic усилие автоматически рассчитывается на основе параметров Material, Material thickness, Material sigma и Bending length, но также допускается ручная корректировка.

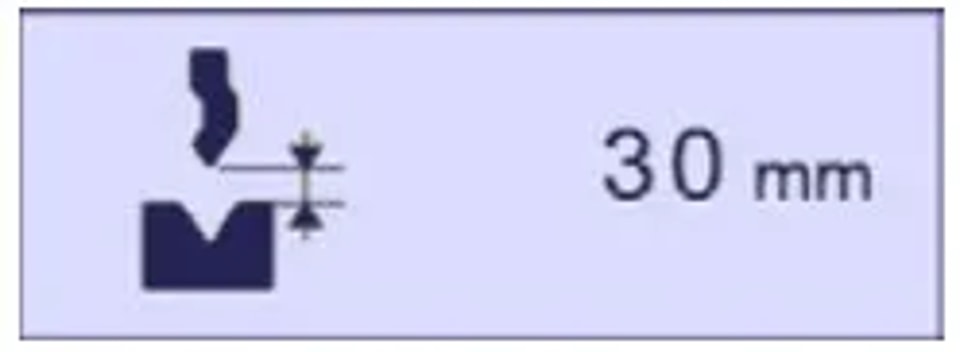

Открытие (верхняя мёртвая точка)

Для профилей, созданных с помощью TouchProfile или режима L-Alpha, на странице CYBELEC CybTouch 12 Basic автоматически задаётся пространство для извлечения согнутых деталей, но его можно настроить вручную. В числовом режиме можно изменить значение минимального значения по умолчанию. При запуске новой детали настройки сбрасываются, а если поле отображается серым, балка возвращается в своё максимальное положение.

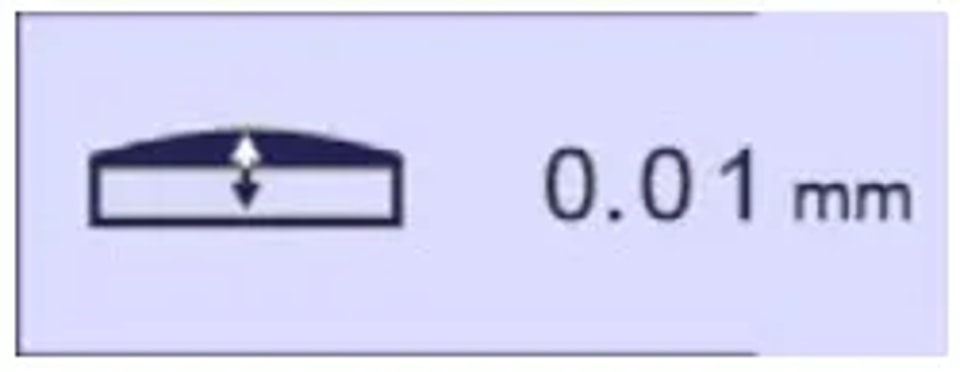

Компенсация прогиба

Страница CYBELEC CybTouch 12 Basic Page оснащена автоматической функцией компенсации прогиба, рассчитываемой на основе материала, толщины материала, прочности материала и длины гиба. Оператор может настраивать её вручную, но при изменении исходных параметров расчет выполняется автоматически.

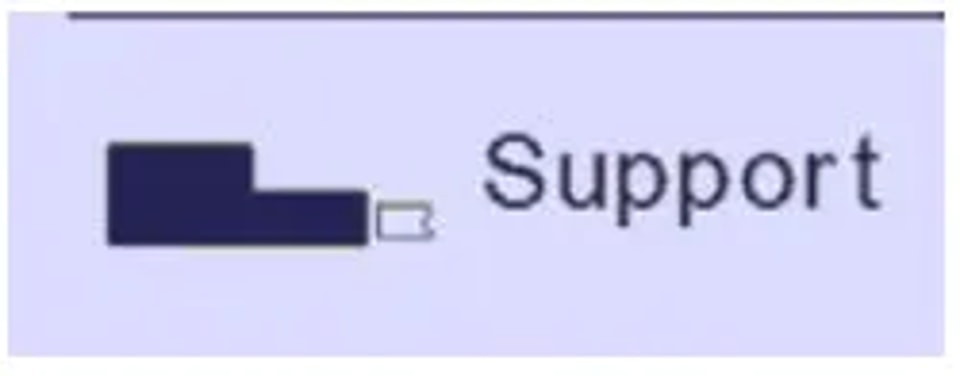

Тип пальца заднего упора

Страница CYBELEC CybTouch 12 Basic Page позволяет задавать размеры заднего упора в параметрах станка и просматривать доступные позиции опор и упоров в зависимости от конфигурации вашего станка.

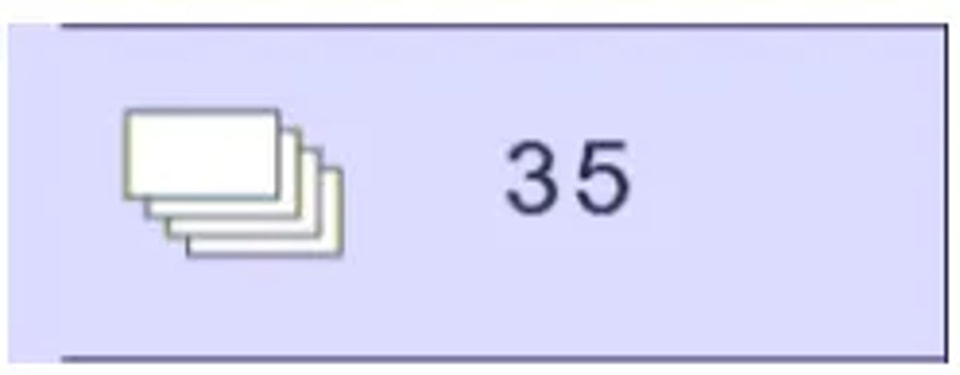

Количество деталей

Оператор может ввести общее количество деталей для изготовления. Счетчик увеличивается на единицу каждый раз после завершения изготовления детали. Когда целевое значение достигнуто, оператор получает желтое всплывающее уведомление.

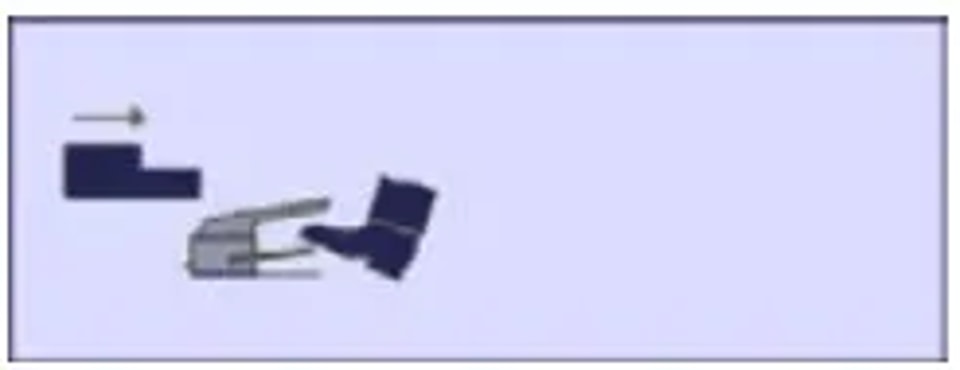

Ручное управление задним упором

Активация этого параметра позволяет вручную управлять перемещением заднего упора; для запуска оператору необходимо использовать ножную педаль или кнопку пуска.

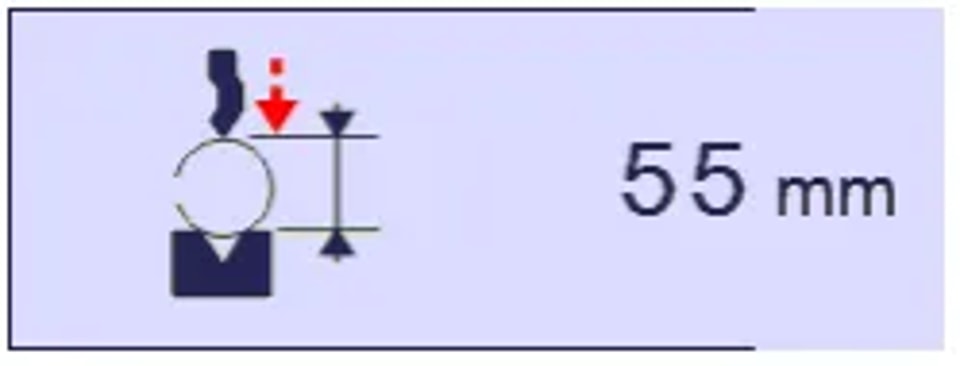

Смещенная точка пережатия

Эта функция позволяет выполнять гибку дальше от матрицы, например при закрытии открытой стороны коробки. При активации она переводит CybTouch в режим калибровки, позволяя оператору опускать балку с помощью педали до достижения нужной высоты.

Это удобно для небольших серий, но при больших объемах ввод целевого значения в поле калибровки автоматизирует цикл и экономит производственное время. Также можно задать изменения точки переключения скорости, порога и скорости гибки.

Функция копирования для всех

Страница CYBELEC CybTouch 12 Basic Page позволяет легко копировать заданное значение во все шаги программы. Используйте цифровую клавиатуру для таких полей, как длина гиба, усилие и коррекции. Для полей без цифровой клавиатуры, например «Ручное управление задним упором», удерживайте кнопку 2 секунды, чтобы активировать функцию «Копировать для всех», после чего она появится в верхней части экрана. Повышайте эффективность с помощью CYBELEC CybTouch 12 Basic Page.

Заключение

Чтобы освоить CYBELEC CybTouch 12 Basic Page, необходимо хорошо понимать интерфейс, знать его основные функции и применять лучшие практики. Следуя шагам, изложенным в этом руководстве, вы сможете быстро освоить систему и оптимизировать работу с этим мощным инструментом. Регулярная практика и дальнейшее изучение его возможностей еще больше повысят вашу квалификацию.

Если вам нужна дополнительная помощь или более подробные рекомендации, свяжитесь с нашей службой поддержки. Мы готовы помочь вам максимально эффективно использовать ваше оборудование. Также вы можете ознакомиться с нашей другой документацией, чтобы получить дополнительные сведения о том, как повысить эффективность процессов металлообработки.
