Рассчитайте усилие листогибочного пресса для любой детали

Каждый раз, когда вам нужно согнуть новую деталь, задайте себе вопрос: «Хватит ли нам усилия для этого гиба?» Гибка листового металла приводит к нарушению молекулярной структуры металла. Для достижения «пластической деформации» необходимо приложить как минимум достаточное усилие. В отличие от упругой деформации, такой вид деформации необратим, поскольку структура материала изменяется. Наш калькулятор параметров гибки может очень помочь при расчете усилия, необходимого для гибки металла с достижением пластической деформации.

«Пластическая деформация» и «упругая деформация»

Если ED (упругая деформация) позволяет материалу вернуться к первоначальной форме, то PD (пластическая деформация) означает, что часть волокон материала изменила свою структуру, и материал уже не возвращается полностью к исходной форме. Именно PD мы, по сути, и стремимся получить при гибке на листогибочном прессе. Иногда бывает трудно определить невооруженным глазом, достигнута ли PD.

Требуемое усилие листогибочного станка

При расчете усилия, необходимого для гибки материала: A: усилие, т. е. тонны/фут или тонны/метр. B: длина согнутого листа металла.

Простой пример:

Нам нужно согнуть 1,5 метра стали толщиной ¼ дюйма.

Мы будем использовать V-образную матрицу шириной 50 мм (около 2).

Мы приложим усилие 85 тонн... это означает примерно 56 тонн/метр.

При таком усилии материал действительно согнется, но давайте подумаем о следующем:

1. В) Что будет, если мы изменим длину до 3 метров?
2. О) Если мы продолжим прикладывать усилие 85 тонн, это составит примерно 28 тонн/метр... и тогда наш материал не согнется.
3. В) Что будет, если мы изменим длину до 0,5 метра?
4. О) Если мы продолжим прикладывать усилие 85 тонн, это будет примерно 170 тонн/метр... что, вероятно, повредит оснастку и наш листогибочный пресс.

Но как определить требуемое усилие в тоннах на метр?

Математика и инженерия дают нам уравнение, которое можно использовать для определения максимальной нагрузки (или усилия).

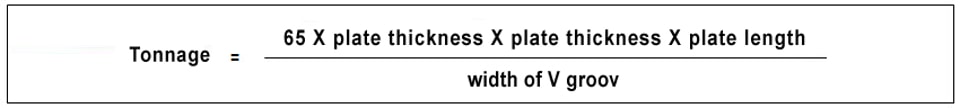

Формула

Усилие = (65 × толщина листа × толщина листа × длина листа) / ширина V-образного паза

1. Толщина листа: чем больше толщина листа, тем больше требуемое усилие.
2. Длина листа: чем больше длина листа, тем больше требуемое усилие.
3. Ширина V-образного паза: обычно в 8–10 раз больше толщины листа. Чем больше V-образный паз, тем меньше требуемое усилие, но тем больше R-радиус согнутой детали. И наоборот, чем меньше V-образный паз, тем больше требуемое усилие, но тем меньше R-радиус согнутой детали.
4. 65: коэффициент гибки. Этот коэффициент рассчитан на основе стандартной прочности углеродистой стали 500 Н/мм².

Пример:

Возьмем в качестве примера обычный лист из углеродистой стали толщиной 2 мм и длиной 2500 мм.

Усилие = (65 × 2 × 2 × 2,5) / (2 × 8) = 40,6 Т.

Для обработки можно выбрать листогибочный станок 40 Т / 2500.
