Тревога сервопривода на CNC-трубогибе? Не паникуйте: следуйте этой методике поиска неисправностей, и, скорее всего, вы ее устраните.

Каждый, кто работает с трубогибочными станками, знает, что самая большая проблема у моделей с ЧПУ — это авария сервомотора. Ряд кодов на экране означает, что станок вышел из строя, а весь проект задерживается. Звучит страшно, но на деле все сводится к проблемам в трех областях: «механическая нагрузка, электрическая проводка и настройки параметров». Ниже я собрал свой многолетний опыт и по порядку объясню каждый тип аварии.

Шаг 1: При возникновении аварии запишите код.

Коды аварий — это как «медкарта» оборудования; если записать их неверно, это все равно что назначить неправильное лечение. Независимо от марки системы, обязательно зафиксируйте полный код аварии на экране, описание неисправности и условия работы в момент инцидента (например, какая труба гнулась и какой это был материал). У разных систем есть свои особенности: FANUC часто выдает перегрузку сервопривода «SRVO-414», Siemens — контроль контура «25201», а у Mitsubishi встречаются коды «AL.E6» и «AL.16». Запись кода — первый шаг; его можно найти в руководстве или в интернете.

Шаг 2: Авария перегрузки (самая распространенная, составляет 60–70%)

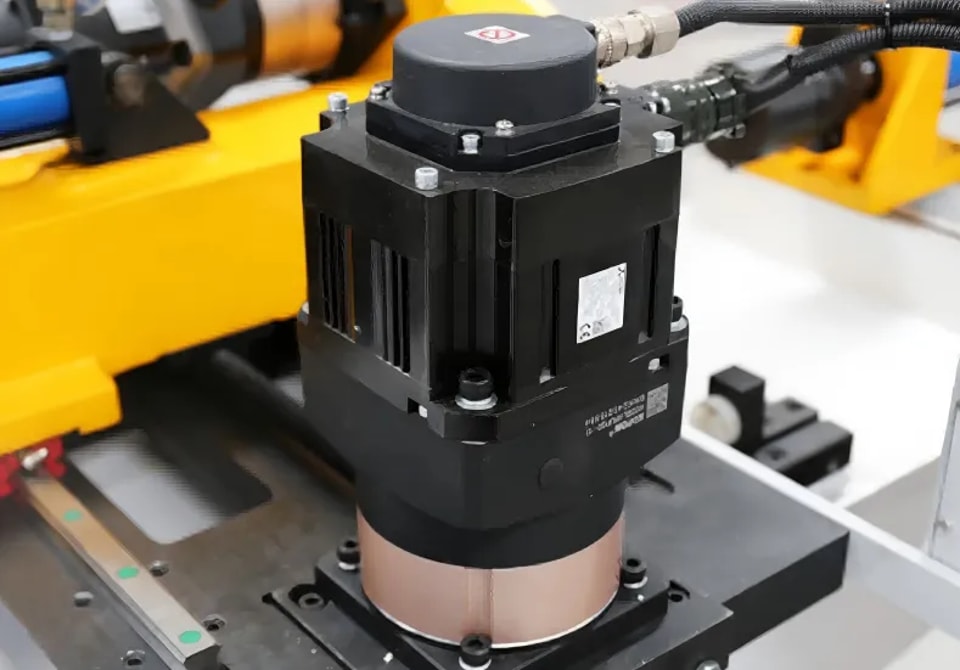

Если поверхность двигателя сильно нагревается, а драйвер показывает коды вроде «OL» или «AL.50», это, скорее всего, перегрузка. Причина чаще всего механическая: недостаточная смазка направляющей, заедание ходового винта, слишком тугой ремень синхронизации или смещение формы. Поверните вал вручную, чтобы почувствовать сопротивление. Другая возможная причина — слишком короткое время разгона/торможения, из-за чего двигатель испытывает чрезмерный мгновенный ток, который ошибочно воспринимается как перегрузка. Решение: сначала проверьте смазку элементов передачи, затем попробуйте немного увеличить время разгона/торможения в параметрах драйвера.

Шаг 3: Авария энкодера (от него зависит точность угла)

Если драйвер сообщает «AL.16» (Mitsubishi), «Encoder Error» или «25000» (Siemens), либо если угол смещен от центра или двигатель чрезмерно вибрирует, это, как правило, проблема в цепи энкодера. Обычно это происходит по следующим причинам: ослабленные разъемы энкодера или попадание воды/масла, повреждение экранирующих проводов, внутренний обрыв кабеля в местах изгиба. Сервоприводы Delta особенно склонны к таким проблемам, особенно в области выпрямительного моста и цепи обратной связи энкодера. Для проверки нормальности обратной связи можно напрямую подключить резистор параллельно. Решение: переподключите и очистите разъемы, а также проверьте кабель на наличие изгибов и повреждений. При поиске неисправности этого типа важно различать программные и аппаратные проблемы; метод исключения — самый надежный способ локализации неисправности.

Шаг 4: Проблемы с напряжением питания или проводкой

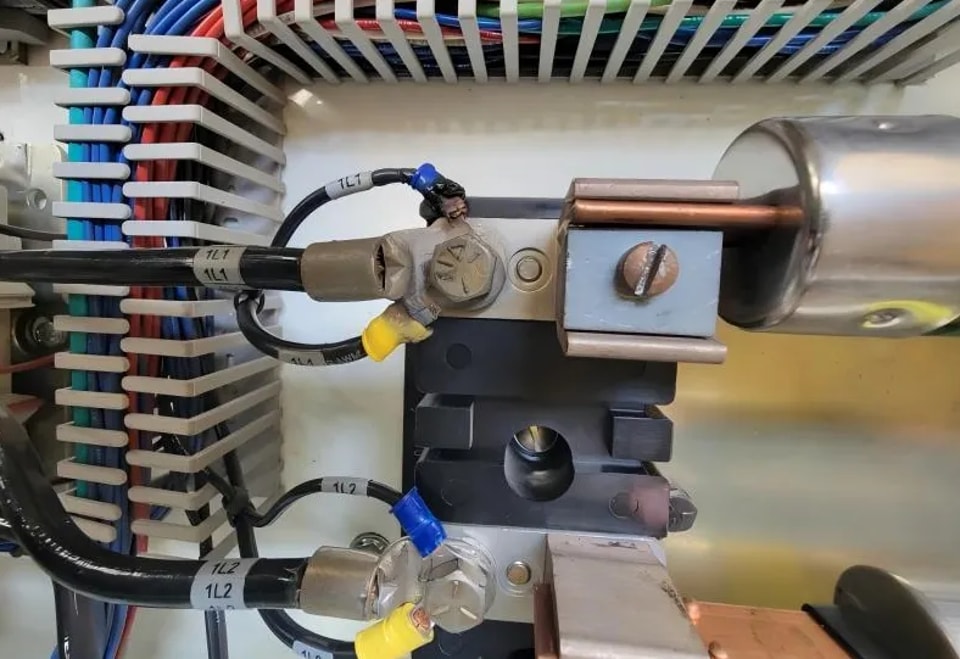

Если устройство выдает аварию сразу после включения питания или двигатель совсем не реагирует, сначала проверьте источник питания. Используйте мультиметр для измерения входного напряжения (колебания должны быть в пределах±10%), проверьте, соответствует ли напряжение на шине постоянного тока драйвера норме, и убедитесь, не сработал ли автоматический выключатель. Если несколько сервоприводов одновременно выдают аварию, высока вероятность, что в основном источнике питания произошла потеря фазы или пониженное напряжение. Если авария возникает только по одной оси, сосредоточьтесь на проверке силовых линий этой оси (U, V, W) и линий энкодера, а также на наличии влаги в разъемах и погнутых контактов.

Шаг 5: Сбой связи

Если на экране отображается «AL.E6» (Mitsubishi) или ошибка связи «AL.16», то чаще всего это связано с плохим контактом проводки или отсутствием параметров. Устранение неисправности: отключите и заново надежно подсоедините кабель связи, восстановите резервную программу ПЛК и проверьте номер станции и настройки скорости передачи данных в драйвере. Если помехи сильные, для сигнальных линий необходимо использовать экранированные кабели, а экран должен быть заземлен с одного конца со стороны драйвера. Также крайне важно надежно закрепить кабель; он должен быть жестко зафиксирован в неподвижной точке, чтобы минимизировать напряжение при изгибе.

Шаг 6: Аварии, вызванные концевыми выключателями или помехами

Авария может возникнуть, если вал нажимает на жесткий концевой выключатель, происходит столкновение механических частей или неплотно закрыта защитная дверь. Сначала визуально проверьте положение каждого вала. Если он упирается в концевой выключатель, переместите его в противоположную сторону, чтобы снять срабатывание; если он не нажимает на концевой выключатель, проверьте, нормально ли сам сигнал концевого выключателя.

Практическая последовательность поиска неисправностей (начинайте с наиболее вероятной):

① Выключите питание на 5 минут, затем перезапустите: некоторые ложные аварии исчезают автоматически.

②Проверьте питание и цепь аварийной остановки: потеря фазы или ошибки аварийной остановки составляют значительную долю ложных срабатываний.

③Проверьте линии энкодера и питания: отсоедините и снова подсоедините разъемы, чтобы измерить целостность цепи.

④Исключите проблемы с механической нагрузкой и смазкой: вручную поверните двигатель, чтобы проверить, нет ли заклинивания.

⑤Проверьте настройки параметров драйвера: особое внимание уделите времени разгона/торможения, электронным передаточным отношениям и значениям ограничения момента.

⑥Поменяйте запасные части для проверки: переставьте драйверы или двигатели той же модели, чтобы быстро локализовать аппаратную неисправность.

Основная логика поиска неисправностей: если после отключения одной оси сервопривода авария сохраняется, неисправность этой оси обычно можно исключить. Продолжайте таким образом отключать другие оси сервопривода, пока авария не исчезнет. Это позволяет точно определить неисправную ось, после чего можно использовать описанные выше методы для проверки ее драйвера, энкодера, двигателя, кабелей и внешних факторов.

Регулярное обслуживание и привычки для предотвращения аварий

Ежемесячно проверяйте охлаждающий вентилятор двигателя и очищайте поверхность от пыли; каждые шесть месяцев при остановке оборудования протирайте внутреннюю часть электрического шкафа тканью и очищайте разъемы энкодера; открывайте корпус драйвера и удаляйте пыль с платы с помощью пылесоса или мягкой щетки—промышленные условия сложны, и многие аварии вызываются короткими замыканиями из-за накопившейся пыли. Во время регулярных осмотров проверяйте температуру двигателя и нормальную работу охлаждающего вентилятора, а также время от времени используйте диагностическое программное обеспечение для проверки коэффициента нагрузки, чтобы отслеживать ситуацию. Кроме того, никогда не бейте по валу сервомотора молотком, чтобы установить или снять муфту, поскольку это повредит точный энкодер на другом конце двигателя.

Аварии сервопривода на трубогибочных станках с ЧПУ — не повод для паники. Если придерживаться подхода к поиску неисправностей «записать код→ проверить ощущение работы станка→ измерение напряжения в основной цепи→ проверка кабеля обратной связи энкодера→ проверяя параметры системы, можно определить первопричину большинства аварий в течение 30 минут.
