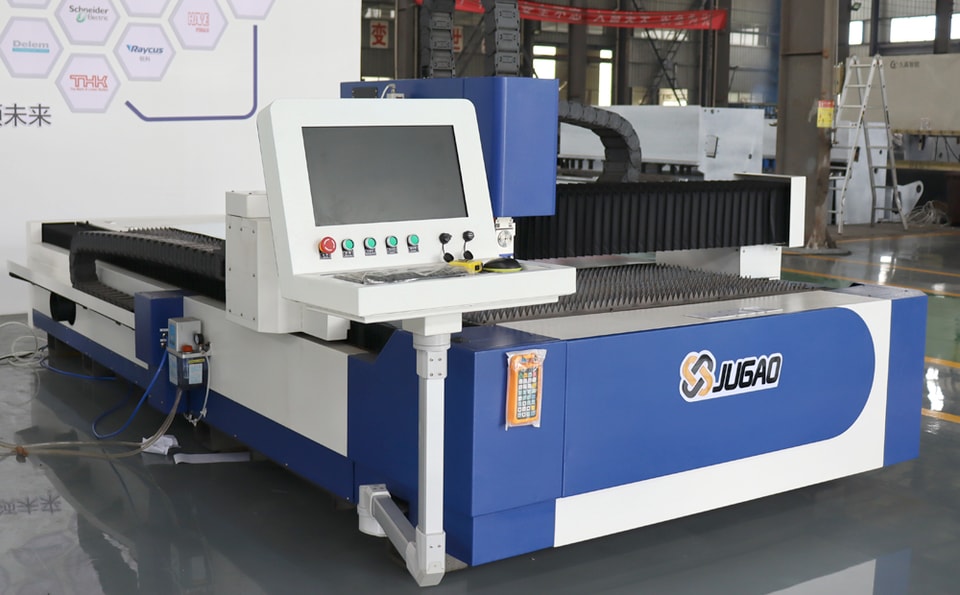

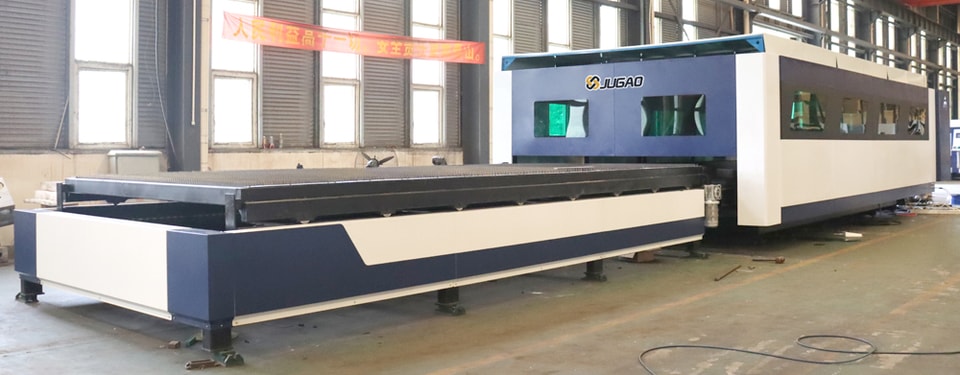

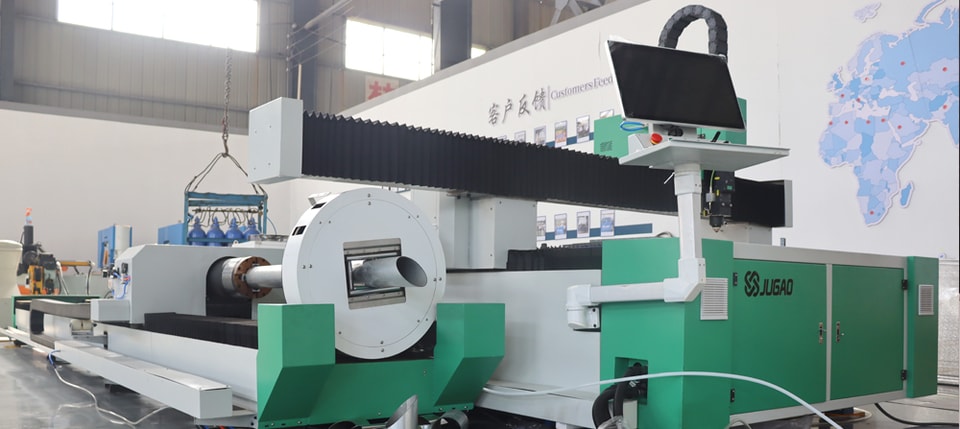

Распространённые неисправности и способы их устранения у лазерных станков для резки

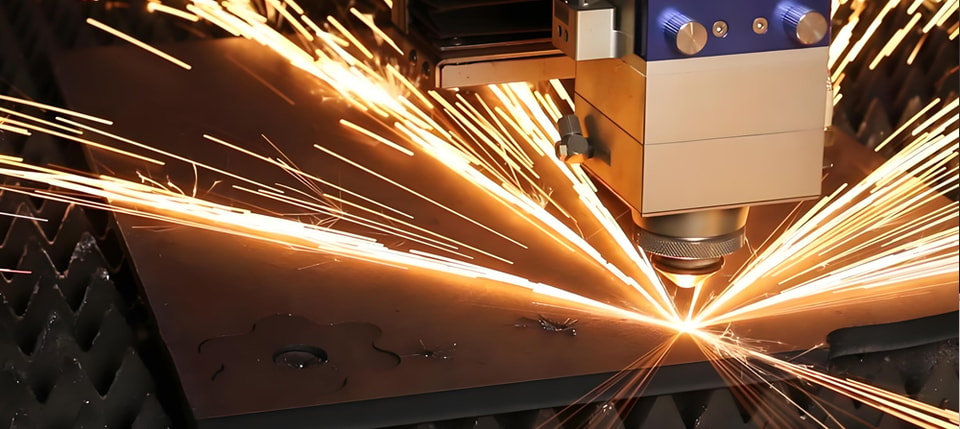

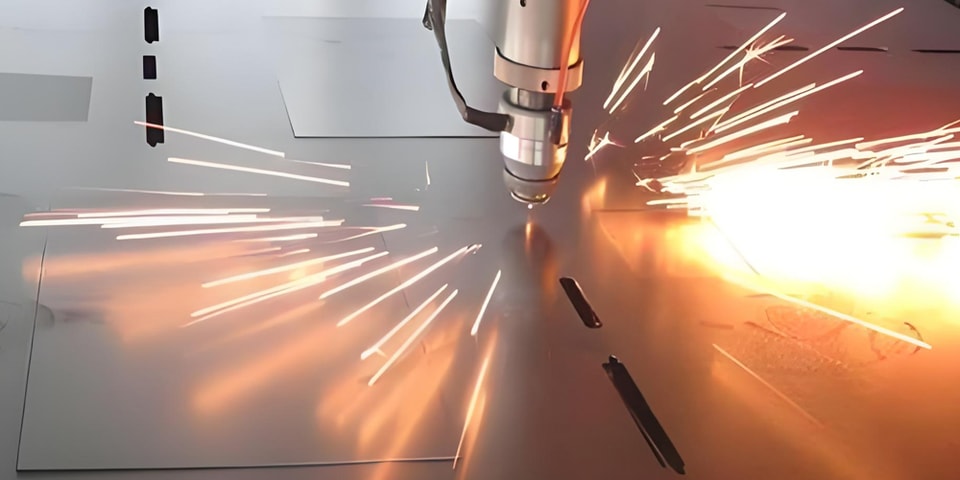

Качество резки плохое или не получается прорезать насквозь?

Слишком низкая мощность, потенциометр убавлен, луч смещён, линза загрязнена, фокусирующая линза установлена вверх ногами, фокусное расстояние, блок питания лазера, падение мощности лазерной трубки, слишком высокая температура воды, нестабильное напряжение и т. д. — действуйте по реальной ситуации, от простого к сложному.

Не удаётся подключиться к устройству?

Установлен ли драйвер платы, правильно ли подключён USB-кабель или сетевой кабель? (USB-кабель или сетевой кабель повреждён, переходная плата повреждена, сама плата и т. д.)

При запуске машины она возвращается в исходную точку и движется в противоположном направлении?

Неисправен концевой выключатель нуля

Контуры резки деформируются и накладываются друг на друга?

Ослаб винт синхронного шкива, оборван провод двигателя, неисправен двигатель, драйвер, напряжение и т. д.

Устройство не запускается, а при включении срабатывает автоматический выключатель в помещении?

Всплывает ли аварийная остановка, подключена ли внешняя цепь, закрыт ли внутренний автоматический выключатель устройства и слышен ли щелчок при включении машины? Если да, проверьте главный контактор и управляющий трансформатор и т. д.; утечка в системе водозащиты вызывает попадание воды и короткое замыкание блока питания лазера (например, JGHY1257C: водозащита установлена сбоку, а блок питания лазера находится прямо под ней), короткое замыкание водяного насоса 107, слишком малый автомат в помещении и т. д.

Искрит высоковольтный провод?

Эта проблема действительно головная боль. Рекомендуется надеть снаружи высоковольтного провода высоковольтную изоляционную втулку

Размер изображения слишком большой или слишком маленький?

Одинаков ли размер выходного изображения, изменяется ли положение по оси Z, файл калибровки и т. д.

Цвет в центре и по краям напечатанного изображения отличается?

Отрегулируйте коэффициент фокуса, настройте фокус по оси W и т. д.

Смещение положения маркировочного изображения?

Положение объектива гальванометра по оси X или Y смещено. Найдите центральную точку и отрегулируйте положение по осям XY в соответствии с фактическим направлением смещения.

Ось XY объектива гальванометра при запуске хаотично колеблется, а динамический двигатель хаотично колеблется с ненормальным шумом?

Замените импульсный блок питания ±12±15; замените импульсный блок питания ±12±28

Нет света?

Нормальна ли обратная вода лазерной трубки и других чиллеров, меняется ли положение по оси W, исправен ли импульсный блок питания лазера DC48V32A,

При запуске на дисплейной панели нет изображения?

Исправен ли импульсный блок питания 5V12V24V, дисплейная панель и т. д.

Сбой дисплея: при запуске он не возвращается в исходное положение?

Замените офлайн-карту

Ось Z не подает материал или движется слабо?

Проблема с двигателем подачи по оси Z, проблема с драйвером, подшипник, посторонний предмет и т. д.

Стеклянная трубка не светит?

Управление излучением стеклянной трубки в основном включает лазерную трубку, блок питания лазера, систему циркуляции воды и сигнал излучения. Сигнал излучения включает PWM-сигнал, подаваемый платой, сигнал защиты от воды, сигнал концевого выключателя двери и т. д. Поэтому, если лазерная трубка не излучает, в первую очередь следует проверить лазерную трубку, блок питания лазера, систему циркуляции воды и сигнал излучения. Обычно сначала проверяют, нормально ли включается блок питания лазера, нет ли отклонений во внутренней и внешней трубках лазерной трубки, а также нормальна ли система циркуляции воды. Если нет, выполняют соответствующую замену или регулировку. Если все вышеперечисленное в норме, следует рассмотреть проблему сигнала излучения. Обычно лазерную трубку и блок питания лазера проверяют путем короткого замыкания сигнальной цепи (замыкают накоротко 5V питания блока лазера и AIN, замыкают P и GND защиты от воды, а также с помощью бесконтактного переключателя управляют L и GND). Если при этом излучение появляется нормально, значит, лазерная трубка и блок питания лазера исправны. Тогда проблема связана с сигналом защиты от воды, реле, концевым выключателем двери, PWM-сигналом платы и т. д., которые можно последовательно исключить. Если при таком способе излучения нет, значит, проблема в лазерной трубке или блоке питания лазера. При затруднениях в диагностике неисправность можно устранить заменой.

RF-лазерная трубка не излучает?

Когда водяной контур не засорен и блок питания лазера нормально запускается, сначала измерьте, нормально ли напряжение постоянного тока 48 В блока питания лазера; проверьте проводимость 4-го и 13-го контактов 25-контактного разъема лазерной трубки. Если проводимость есть, значит, сигнал защиты от воды в норме. Если проводимости нет, проверьте защиту от воды; измерьте напряжение на 7-м и 20-м контактах. Если при запуске оно не регулируется или напряжение постоянного тока составляет около 4–5 В, то при регулировке или запуске это нормальный сигнал (проводимость по низкому уровню). Если водяной контур, блок питания и эти два сигнала в норме, обычно можно сделать вывод, что лазерная трубка неисправна. Если сигнал ненормальный, значит, проблема в плате или цепи.

После замены RF-лазерной трубки отображается сообщение, что подключение лазерной трубки выполнено неправильно.

Разъем (внутренний провод не отпаян и не закорочен), силовой провод (отрицательный полюс правой стороны xx подключен к проводу заземления) и водяной контур подключены нормально. Если после перезапуска чиллера и оборудования подключение по-прежнему ненормальное, обычно это связано с проблемой соединительной платы 25-контактного разъема. Она либо повреждена, либо несовместима. Например, плата трубки xx и трубки не-xx несовместимы.

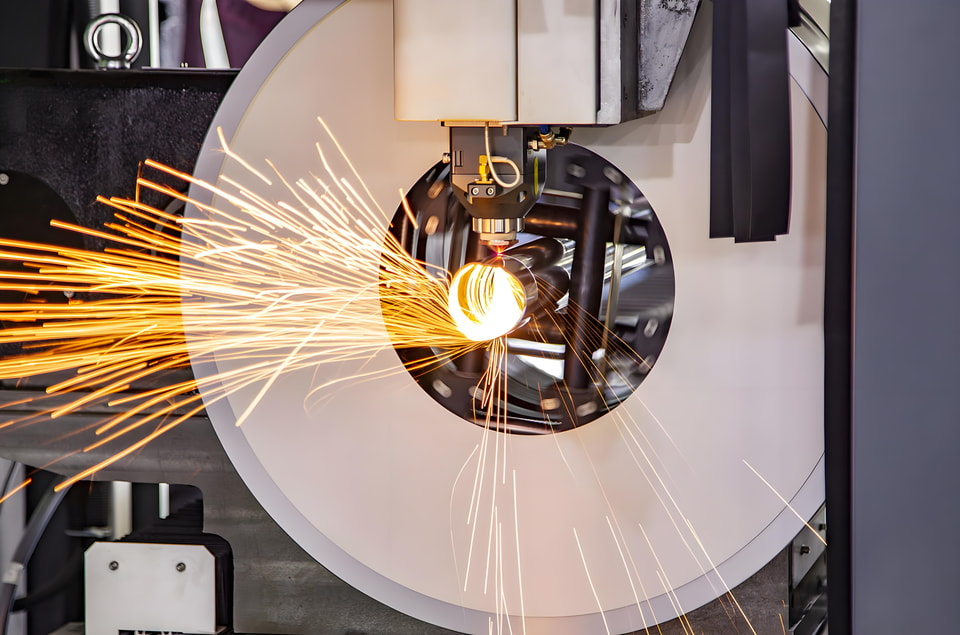

Смещение реза на режущем станке?

1.) (При резке тяжелой или коллинеарной графики после резки расстояние слишком велико) «Смещение реза при подаче. Во-первых, это шаг подачи по оси подачи. Во-вторых, фактическое значение xx*исходный шаг/реальный xx (установленная подача XX). Во-вторых, проверьте, не ослаблено ли стопорное колесо синхронного ремня оси подачи и стопорное колесо синхронного ремня двигателя. В-третьих, ослаблена роликовая сетка и между осями подачи есть относительное проскальзывание. Проверьте, нет ли явления xx.

2.) Смещение реза без подачи. Во-первых, это ослабление двигателя каретки или синхронного колеса оптической оси. Во-вторых, потеря шагов. Потеря шагов может быть вызвана слишком высоко установленной скоростью обработки, холостого хода или ускорения. Возможно, плохой контакт в проводе двигателя каретки. Возможно, слишком мал ток драйвера. Возможно, неисправен драйвер или двигатель. Обычно потеря шагов из-за неисправности двигателя встречается редко.

Подающее устройство подает слишком долго?

Подающее устройство подает слишком долго обычно потому, что фотоэлектрический выключатель сломан или неправильно настроена его светочувствительность. Светочувствительность фотоэлектрического выключателя подающего устройства регулируется. Когда верхний и нижний выключатели подключены и замкнуты, подающее устройство начинает работать, когда свет больше xx; даже если его закрывает отрезанный материал, это будет воспринято как прохождение света, поэтому подача будет слишком долгой. В этом случае отрегулируйте ручку настройки xx на соединении фотоэлектрического выключателя, пока индикатор фотоэлектрического выключателя не загорится, когда материал перекрывает свет.

Пятно гальванометра слишком грубое?

Недостаточна интенсивность света. Когда основной оптический путь и оптический путь расширителя пучка хорошо настроены, а динамическое фокусное расстояние правильно отрегулировано, пятно все еще остается грубым. Необходимо отрегулировать расстояние между двумя линзами расширителя пучка. Для нашего широко используемого трехкратного расширителя пучка обычно для лучшего результата его настраивают до диаметра пятна 13–14 мм. Его также можно подстроить в соответствии с требованиями заказчика к обработке.

Динамическое самовозбуждение гальванометра?

Динамический вой. Для xx dynamic отрегулируйте R103 R28, чтобы устранить самовозбуждение и вой. Если регулировка не помогает, измерьте, не замкнут ли вал двигателя на корпус. При измерении отсоедините силовой провод двигателя, иначе проводимость будет постоянной. Если силовой провод двигателя отключен, а при измерении по-прежнему есть проводимость, перед регулировкой R103R28 хорошо изолируйте двигатель от корпуса с помощью изоляционной пленки. После выполнения регулировки, если эффект отсутствует, замените.

Ошибка размера при маркировке или резке на маркировочном и режущем станке?

Для динамического маркировочного станка размер получается неверным, когда линза гальванометра не движется вверх-вниз. Обычно изменяются калибровочные параметры или возникает ошибка. Чтобы решить проблему, заново выполните параметрическую настройку гальванометра xx. Для режущего станка размер реза неверен. Обычно это вызвано неправильным шагом и количеством импульсов драйвера. Как правило, проблему можно решить, определив количество импульсов и рассчитав шаг.

При включении направление возврата режущего станка в исходное положение обратное?

Такой тип неисправности обычно вызван поломкой концевого выключателя исходного положения. Существует два типа концевых выключателей исходного положения: бесконтактный выключатель и взаимный выключатель (магнитный выключатель). Обратное направление возврата в исходное положение обычно вызвано коротким замыканием в катушке выключателя. Проблему можно решить заменой.

Неисправность двигателя режущего станка, драйвера двигателя, линии двигателя и импульсного источника питания постоянного тока драйвера?

Конкретные проявления такой неисправности на оборудовании обычно следующие: (1) лазерная головка не движется; (2) лазерная головка ненормально движется во время работы, есть остановки, дрожание и т. д. Обычно при возникновении такой ситуации сначала проверяют и измеряют, нормально ли работает импульсный источник питания постоянного тока 48 В или 42 В. Недостаточное или нестабильное напряжение питания вызовет это явление; если импульсный источник питания работает нормально, следует проверить, не неисправны ли драйвер, двигатель или линия двигателя. Чтобы проверить двигатель, сначала посмотрите, свободно ли он вращается при отключенном питании и отсоединенной от драйвера линии двигателя. Если сам двигатель вращается ненормально, можно сразу сделать вывод о его неисправности и заменить его. Если сам двигатель работает нормально, измерьте обмотку двигателя. Для шестипроводного двигателя AC A+ и A- являются одной группой обмоток, ac и a+ соответственно включаются, beb+ b- являются одной группой обмоток, проводимость проверяется так же, как выше. Если проводимость ненормальна, можно сразу сделать вывод о неисправности двигателя. Для шаговых драйверов xx и YAK0, когда питание постоянного тока в норме и линия двигателя отсоединена, если индикатор драйвера не горит, можно сразу сделать вывод о неисправности драйвера. Если это нельзя определить напрямую, можно проверить методом замены. В этом типе неисправности неисправность линии двигателя встречается редко. Когда двигатель и драйвер исключены, следует проверить линию двигателя на наличие короткого замыкания и обрыва. Используйте мультиметр для детального прозвонки и проверки.

Лазерная трубка не излучает?

1) Сломан датчик уровня воды.

2) Поврежден высоковольтный провод

3) Лазерная трубка сломана или сгорела

4) Неисправен источник питания оптики

5) Нет циркуляции воды (включая засорение водяной трубы и неработающий водяной насос)

6) Линия защиты от воды повреждена или плохой контакт

7) На блок питания лазера не подается 220 В

8) На блок питания лазера не подается сигнал (сигнальная линия повреждена или плохой контакт, реле управления выходом света сломано, плата неисправна и пайка проводов выполнена некачественно)

9) Онлайн-карта двухосевого управления сломана

Выход света из лазерной трубки очень слабый?

1) Лазерная трубка сгорела или сгорела линза лазерной трубки

2) Слабый световой выход лазерной трубки

3) Один из компонентов блока питания лазера сгорел

4) Слишком низкая мощность лазера

5) Регулятор мощности не установлен на максимум

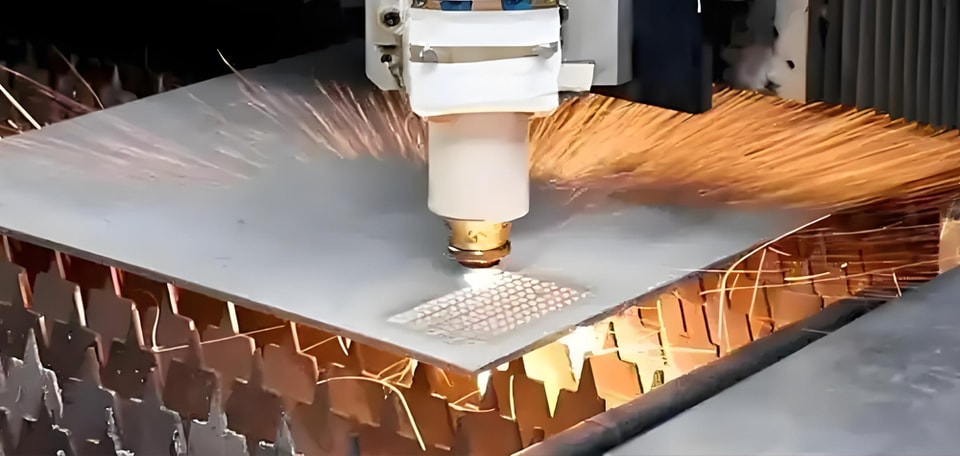

Не режет?

1) Свет лазерной трубки слабый, мощность низкая

2) Лазерная линза загрязнена или повреждена

3) Лазерная линза установлена неплотно и болтается

4) Неверное фокусное расстояние

5) Отклонение луча

6) Установленная мощность лазерной трубки слишком низкая

7) Стол неровный

Не удаётся запустить станок?

1) Станок не включён

2) Сработал воздушный выключатель

3) Нажата кнопка аварийной остановки

4) Неисправна кнопка пуска

5) Неисправен трансформатор 24 В

6) Неисправен контактор

7) Повреждён провод

8) Плохой контакт провода

9) Неисправен импульсный источник питания 24 В

Ось X и Y станка не перемещаются?

1) Неисправен импульсный источник питания 42 В

2) Неисправна плата

3) Проблема с сигнальным кабелем

Ось X или Y станка не движется или отсутствует питание?

1) Драйвер не включён

2) Драйвер неисправен

3) Плохой контакт или обрыв провода драйвера

4) Повреждён или плохо контактирует разъём двигателя

5) Повреждён вал двигателя

6) Ослаблена или повреждена кожаная муфта приводного вала

7) Проблема с сигнальным кабелем драйвера

8) Заклинил ползун или приводное колесо
