Если вы хотите начать работу с системой управления Cybelec CybTouch 6 C, вы попали по адресу. В этой статье я расскажу вам об основах настройки и использования этой сложной, но удобной системы управления, разработанной для повышения точности и эффективности ваших металлообрабатывающих задач. Независимо от того, новичок вы в системах CybTouch или хотите оптимизировать рабочий процесс, это руководство предоставит ключевую информацию, необходимую для максимально эффективного использования Cybelec CybTouch 6 C. Давайте начнем и раскроем потенциал ваших металлообрабатывающих операций с помощью этого мощного инструмента.

Введение

Cybelec CybTouch 6 C — это передовая, удобная в использовании сенсорная система управления, созданная специально для гибки листового металла. Известная своим интуитивно понятным интерфейсом и продвинутыми функциями, она позволяет операторам достигать исключительной точности и эффективности. Понимание того, как ориентироваться и использовать CybTouch 6 C, имеет решающее значение для повышения производительности и точности. Освоив его ключевые компоненты, вы сможете в полной мере использовать возможности системы для оптимизации ваших операций гибки.

Разработанный для простоты использования при управлении гибочными прессами, Cybelec CybTouch 6 C обеспечивает бесшовный рабочий опыт. Обратите внимание, что из-за обновлений программного обеспечения и различий в конфигурациях гибочных прессов могут возникать небольшие отклонения от предоставленной здесь информации. Своевременное обновление системы гарантирует оптимальную производительность с CybTouch 6 C.

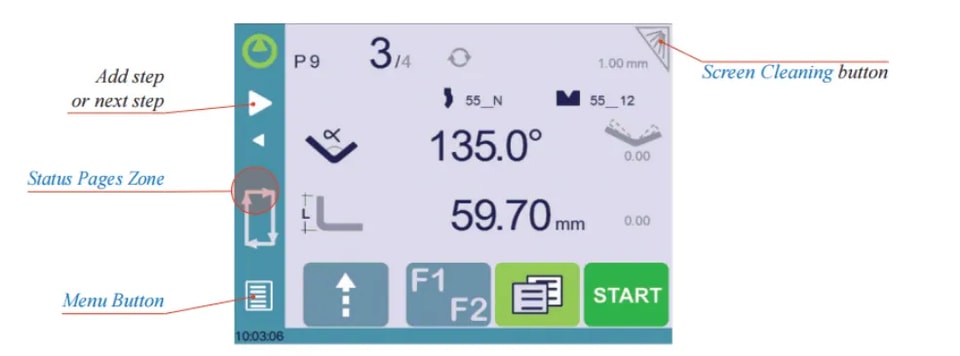

Общая навигация

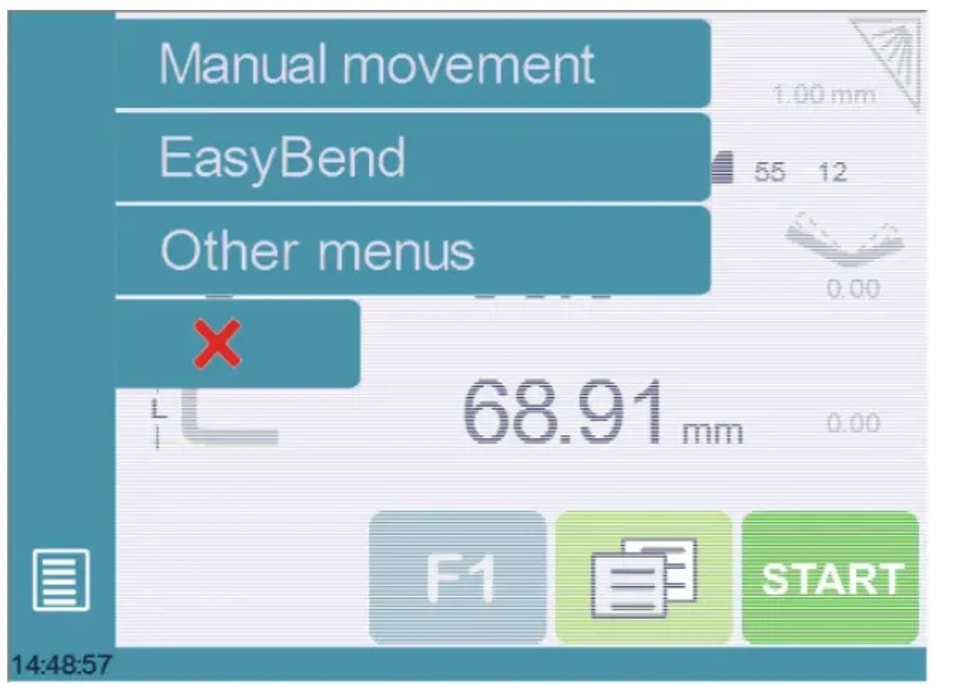

Кнопка меню : Кнопка меню позволяет напрямую выбрать (перейти) на нужный экран. Содержимое меню меняется в зависимости от контекста.

Зона страниц состояния : Зона страниц состояния предоставляет доступ к странице состояния. Это действительно зона, которая активна в любой момент с любой страницы (кроме страниц мастера).

Очистка экрана : Для очистки экрана при включенном CybTouch нажмите кнопку. Используйте только влажную и гладкую ткань с мылом или нейтральным моющим средством.

При начале работы с Cybelec CybTouch 6 C крайне важно обращаться с оборудованием осторожно, чтобы сохранить его долговечность и функциональность. Вот несколько ключевых советов для безопасного и эффективного старта:

l Избегайте агрессивных химикатов: При очистке или обслуживании CybTouch 6 C никогда не используйте растворители, бензин, бензол, спирт или подобные вещества. Они могут повредить поверхность устройства и внутренние компоненты.

l Щадящие методы очистки: Всегда выбирайте мягкие, неабразивные чистящие средства, чтобы сенсорный интерфейс и корпус оставались в отличном состоянии.

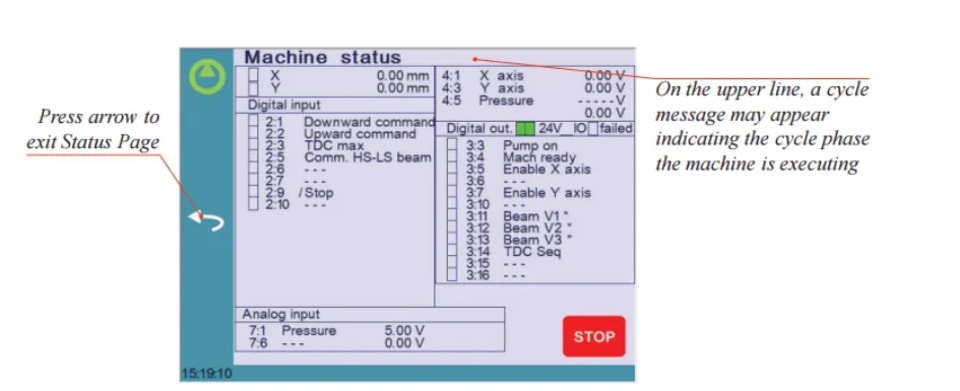

Страница состояния

Для эффективного использования Cybelec CybTouch 6 C важно понимать функциональность его страницы состояния.

Страница состояния предоставляет полный обзор всех входов, выходов и позиций осей ЧПУ, что делает её важным инструментом при настройке машины или удаленном устранении неполадок. Эта функция повышает операционную эффективность, позволяя пользователям быстро выявлять и решать проблемы, даже когда машина установлена на объекте.

Доступ к странице состояния:

l Вы можете легко получить доступ к странице состояния из любой точки системы, нажав на зону страниц состояния.

Выход со страницы состояния:

l Чтобы покинуть страницу состояния, просто нажмите стрелку в левой части экрана.

Ознакомившись с этими функциями, начать работу с Cybelec CybTouch 6 C становится более интуитивно понятным и плавным.

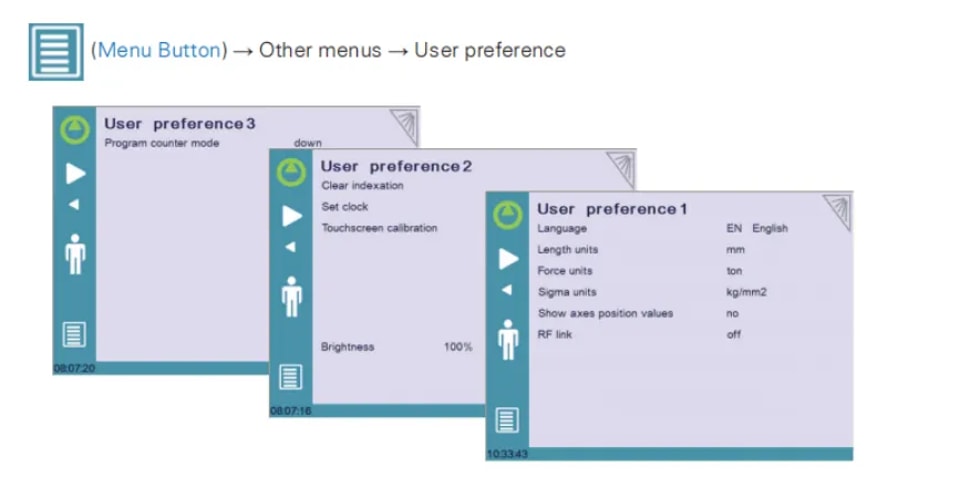

Пользовательские настройки

Чтобы выйти со страницы пользовательских настроек, нажмите кнопку Меню.

1. Язык

Чтобы начать работу с Cybelec CybTouch 6 C, выбор предпочитаемого языка - это простой первый шаг. Просто коснитесь опции 'Язык' на экране, чтобы просмотреть текущий список доступных языков.

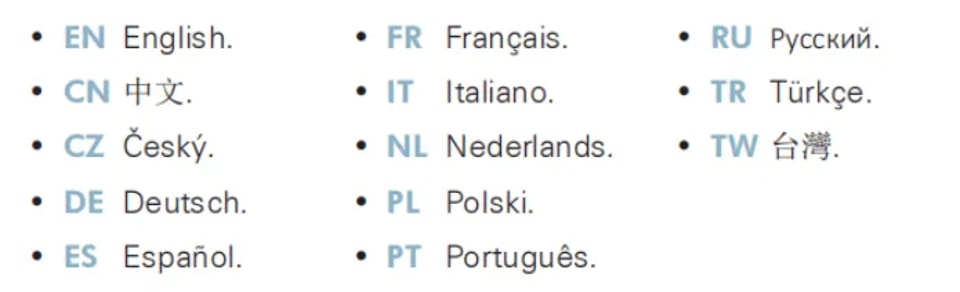

Доступные языки:

Имейте в виду, что этот список может обновляться и расширяться со временем, предлагая больше языковых опций по мере их появления.

2. Единицы измерения длины

Когда вы начинаете работу с Cybelec CybTouch 6 C, вам потребуется настроить единицы измерения длины в соответствии с вашими потребностями. Доступные варианты единиц измерения длины - миллиметры ( mm ), дюймы ( inch ), или none .

По умолчанию, если ' none ' выбрано, система автоматически будет использовать миллиметры в качестве единицы измерения. Эта гибкость гарантирует, что машина работает в соответствии с вашими предпочтениями метрических или имперских стандартов, что облегчает начало работы с Cybelec CybTouch 6 C.

3. Единицы силы

Этот параметр позволяет выбирать между тонна , кН и тонны для единицы силы, используемой в CybTouch.

4. Единицы сигмы

Этот параметр позволяет выбирать между кг/мм² , Н/мм² и psi(*1000) для единицы сигмы, используемой в CybTouch.

5. Показать оси Значения позиции

Когда вы начинаете работу с Cybelec CybTouch 6 C, понимание того, как отображать значения позиций осей, является критически важным. Эта функция позволяет вам просматривать позиции осей на странице Bend Numerical Page, предоставляя информацию в реальном времени о ваших операциях.

l Если вы выберете 'нет,' позиции осей будут отображаться только во время соответствующих движений, позволяя вам сосредоточиться на динамических изменениях.

l Если выбрать 'да', позиции постоянно отображаются под соответствующими заданными значениями, обеспечивая постоянную видимость.

6. RFLink

Чтобы начать работу с Cybelec CybTouch 6 C и максимально использовать функцию RFLink, обратите внимание, что функция изначально установлена в положение 'выкл.' по умолчанию. Важно активировать её каждый раз при включении блока числового управления (ЧПУ), так как она автоматически возвращается в положение 'выкл.' Освоив этот процесс, вы обеспечите эффективную передачу данных и соединение между устройствами.

7. Очистка индексации

При активации эта функция очищает индекс, и станок будет искать его, как при включении питания, позволяя оператору повторно индексировать станок без его выключения.

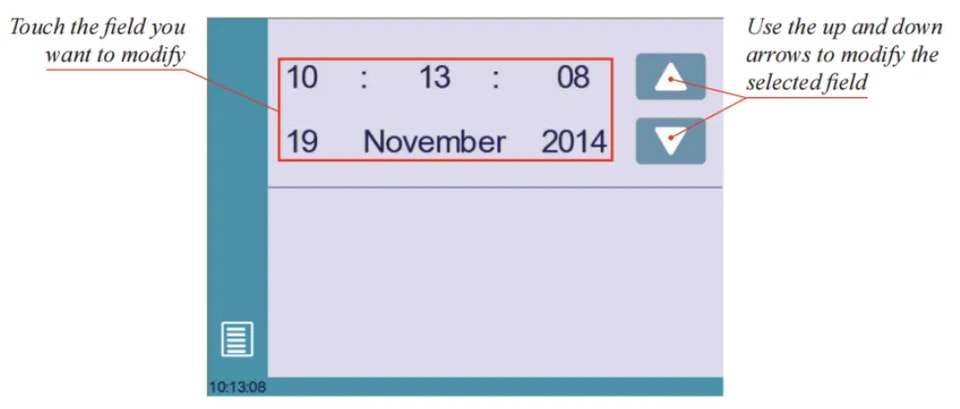

8. Установка часов

Позволяет пользователю установить время и дату на CybTouch.

9. Сенсорный экран Калибровка

Поскольку высокий оператор, как правило, касается экрана выше, чем низкий, эта функция позволяет откалибровать сенсорный экран, а также убедиться в его правильной работе.

10. Яркость xx% Эко xx%

Здесь можно определить яркость экрана для обычного режима и режима Эко:

l Коснитесь режима, для которого хотите изменить яркость.

l Используйте кнопки для настройки яркости.

11. Счетчик программ режим

Когда вы готовы начать работу с Cybelec CybTouch 6 C , одной из важных функций, которую стоит изучить, является Режим счетчика программ. Этот параметр имеет решающее значение для определения работы счетчика деталей в процессе обработки.

В контроллере CybTouch 6 C Режим счетчика программ может быть установлен в два различных режима: Вверх или Вниз .

l Режим Вверх: Счетчик начинается с нуля и увеличивается до достижения желаемого количества. Эта настройка идеально подходит, когда вам нужно отслеживать прогресс по мере производства деталей.

l Режим Вниз: Счетчик начинается с указанного числа и уменьшается с каждой завершенной деталью до достижения нуля. Этот режим полезен для обратного отсчета от общего объема партии, что гарантирует выполнение производственных целей.

Ручное перемещение осей

При настройке машины с Cybelec CybTouch 6 C часто важно иметь возможность ручного перемещения осей. С CybTouch 6 C ручная настройка может быть легко выполнена из следующих мест:

l Страница Программа или EasyBend : Перейдите на эту страницу, чтобы вручную управлять и регулировать оси в соответствии с вашими конкретными задачами.

l Страница ручного перемещения : Эта специальная страница позволяет точно управлять осями машины вручную, обеспечивая оптимальную настройку во время установки или обслуживания.

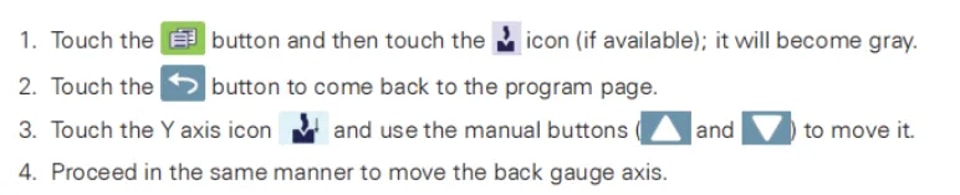

1. В программе или странице EasyBend

В программе или на странице EasyBend оси можно перемещать вручную только при отключенном управлении инструментом.

Инструкция по настройке :

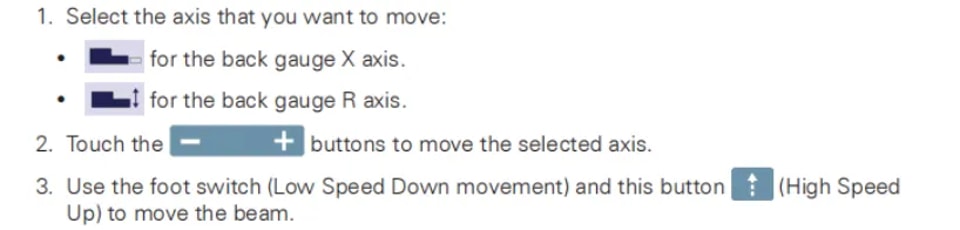

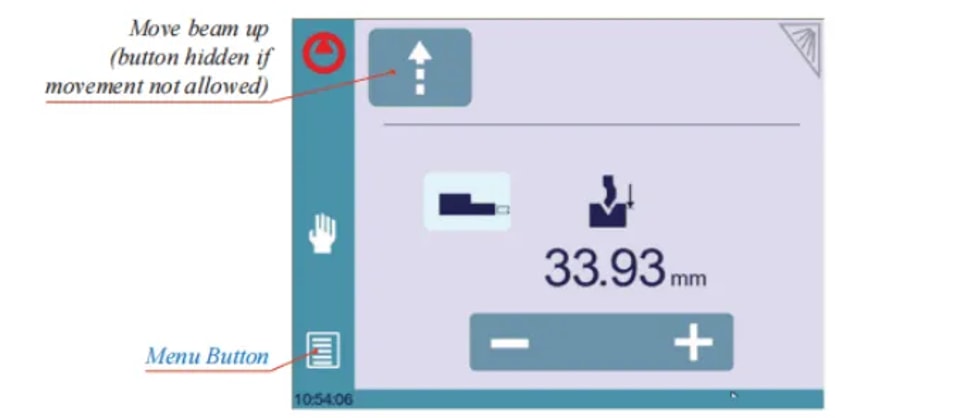

2. В руководстве страница перемещения

Инструкция по настройке :

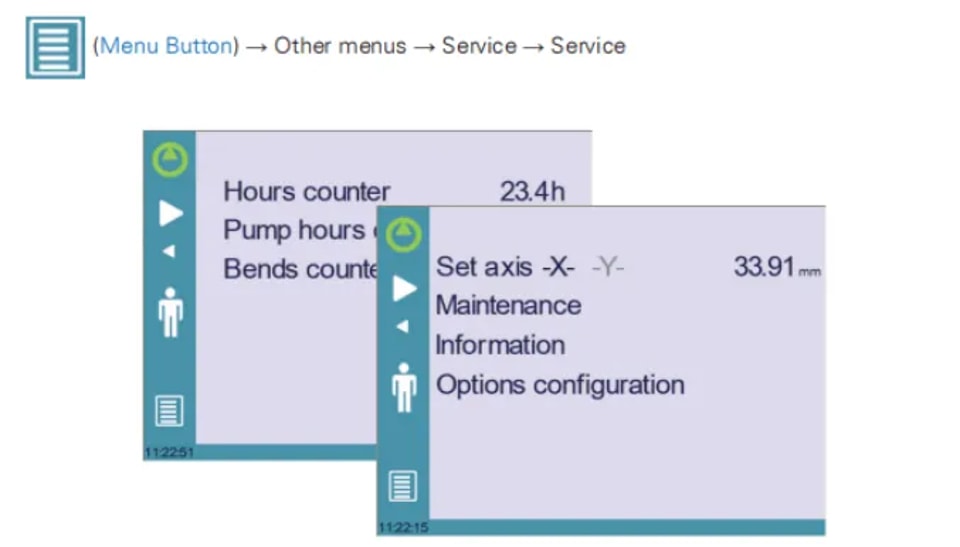

Сервисная страница

1. Настройка оси

Чтобы начать работу с Cybelec CybTouch 6 C, важно понимать возможности ручной регулировки для оптимальной работы машины. Эта система позволяет операторам вручную регулировать положение заднего упора (ось X) и балки (ось Y, если применимо).

Ключевые моменты:

l Эту функцию должны использовать только опытные специалисты, чтобы избежать возможных механических повреждений машины.

l Помните, любые настройки, которые вы измените, будут потеряны после индексации машины, поэтому аккуратное обращение крайне важно.

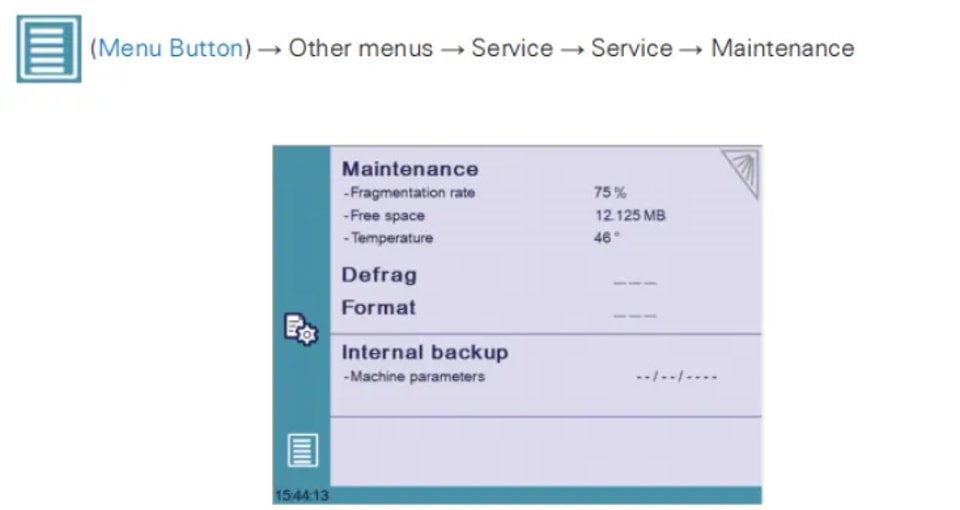

2. Обслуживание

Страница обслуживания отображает состояние оборудования CybTouch и позволяет оператору выполнять различные действия по обслуживанию.

Когда вы начинаете работать с Cybelec CybTouch 6 C, важно понимать, что для определенных действий требуются специальные коды, и их должны выполнять техники или по их запросу. Вот обзор этих основных функций:

l Дефрагментация : Эта функция помогает переупорядочить пространство памяти CybTouch 6 C. Чтобы использовать её, просто коснитесь функции и следуйте инструкциям во всплывающем желтом окне.

l Форматирование : Использование функции форматирования удалит все данные в CybTouch 6 C. Крайне важно выполнять это действие только с помощью квалифицированного техника.

l Внутреннее резервное копирование : Разработано специально для OEM и поддержки. Обычно резервное копирование параметров машины выполняется производителем машины или сервисной компанией. Это резервное копирование позволяет технику по обслуживанию восстановить исходные рабочие параметры при необходимости. Если вам потребуется восстановить параметры, проконсультируйтесь с техником по обслуживанию и следуйте его указаниям. Используйте эту функцию только в критических ситуациях.

Перед использованием этой функции убедитесь, что все ваши файлы были перенесены за пределы CybTouch 6 C с помощью CybTouchTools. Обратитесь к соответствующему руководству по эксплуатации для получения подробных инструкций.

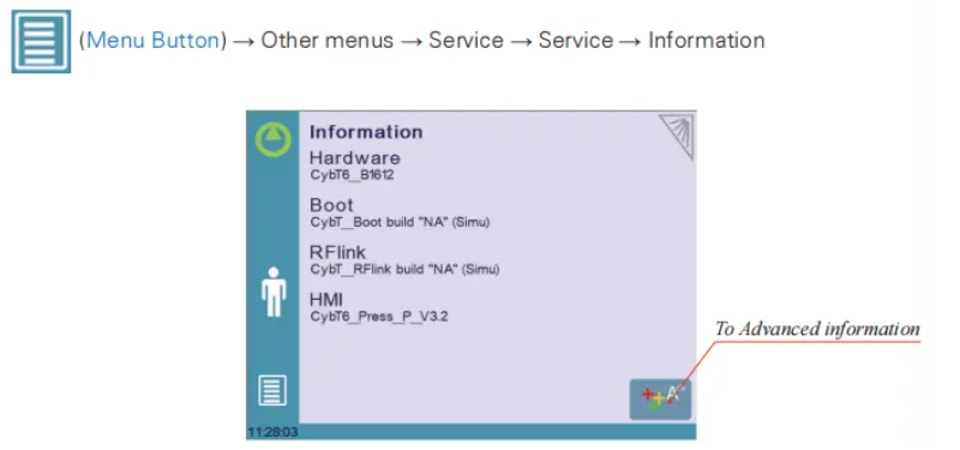

3. Информация

Страница «Информация» в интерфейсе CybTouch предоставляет полный обзор названий и версий программного обеспечения, установленного на устройстве. Для пользователей, желающих глубже изучить и начать работу с Cybelec CybTouch 6 C, нажатие кнопки «Дополнительно» отображает более подробную информацию, обеспечивая все необходимые сведения для полного понимания и использования вашей системы CybTouch.

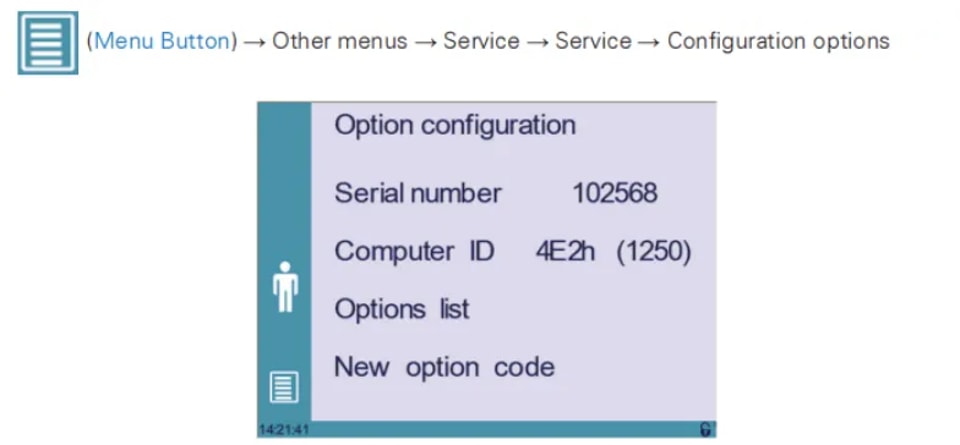

4. Конфигурация Опции

Когда вы начинаете работу с Cybelec CybTouch 6 C, вы можете изучить его универсальные параметры конфигурации. Доступ к этому меню открывает страницу, посвященную идентификации компьютера и управлению опциями машины.

l Серийный номер Серийный номер CybTouch имеет решающее значение и вводится на заводе во время первоначальной настройки машины. Этот номер неразрывно связан со списком опций машины, и его изменение может привести к потере всех установленных опций.

l Идентификатор компьютера Идентификатор компьютера, видимый в этой строке, представляет собой уникальный идентификационный код, присвоенный каждому CybTouch. Этот код вместе с серийным номером обеспечивает точную идентификацию машины.

l Список опций С помощью функции списка опций подробное желтое всплывающее окно отображает все опции, установленные в данный момент на CybTouch.

l Новый код опции Для расширения возможностей CybTouch можно использовать функцию нового кода опции. Она открывает алфавитно-цифровую панель для ввода нового кода опции, необходимого для установки дополнительных функций. Формат кода опции: ABC-DEF-GHI-JKLM.

Заключение

В заключение, начало работы с Cybelec CybTouch 6 C включает понимание и настройку ключевых элементов, таких как серийный номер, идентификатор компьютера и список опций. Точная настройка этих компонентов обеспечивает бесперебойную работу и эффективную кастомизацию вашего оборудования, что в конечном итоге повышает производительность.

Правильная настройка и управление вашим CybTouch 6 C необходимы для достижения оптимальной производительности листогибочного пресса. Если у вас есть вопросы или требуется дополнительная помощь, пожалуйста, не стесняйтесь обращаться к нашей команде. Наши эксперты готовы предоставить детальную поддержку, адаптированную к вашим конкретным потребностям. Кроме того, изучите наши страницы документации для получения более полной информации и ресурсов.
