DELEM DA-66S Profile-60S: руководство по применению, установке и эксплуатации

При выборе систем ЧПУ для металлообработки важно понимать основные области применения и функции DELEM DA-66S Profile-60S. Эта современная система управления служит ключевым компонентом, обеспечивающим эффективную работу и точность листогибочных прессов, и играет важную роль в развитии промышленной автоматизации.

Если вы хотите узнать, как эта система оптимизирует производственные процессы и повышает производительность оборудования, в этой статье подробно разобраны ее функции, этапы установки и способы эксплуатации, что поможет вам принять обоснованное решение о модернизации оборудования или изучении системы ЧПУ.

1. Системные требования для Profile-60S

Перед использованием DELEM DA-66S Profile-60S убедитесь, что ваше оборудование соответствует следующим требованиям к аппаратному и программному обеспечению, чтобы гарантировать стабильную работу системы:

1.1 Требования к оборудованию

• Компьютер: ПК, совместимый с IBM;

• Разрешение экрана: Минимальное разрешение экрана 1920×1080;

• Порты: Как минимум один свободный USB-порт (для установки программы и подключения лицензионного ключа).

1.2 Требования к программному обеспечению

• Операционная система: Windows 10;

• Графический драйвер: Графический драйвер с поддержкой OpenGL V3.3 или выше.

2. Этапы установки ПО DELEM DA-66S Profile-60S

Процесс установки программы Profile-60S прост. Следуйте приведенному ниже пошаговому руководству, чтобы завершить установку:

Шаг 1: Подготовьте носитель для установки

Вставьте выделенный USB-накопитель с установочными файлами Profile-60S в свободный USB-порт ПК. Система автоматически откроет окно мастера установки; следуйте подсказкам на экране, чтобы загрузить необходимые установочные файлы на локальный компьютер. Если автоматический мастер не откроется, вручную откройте каталог USB-накопителя, чтобы найти установочные файлы.

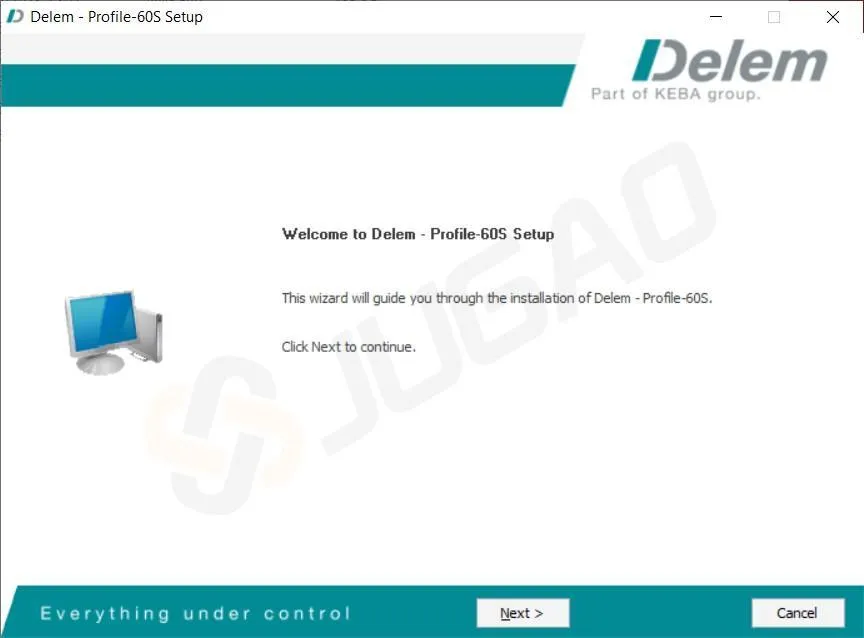

Шаг 2: Запустите программу установки

• Если окно автоматического мастера установки откроется нормально, нажмите «Next», чтобы начать установку;

• Если автоматическое окно не появилось, найдите на установочном USB-накопителе файл установки в формате «Delem.Profile-60S.setup.Vx.y.z.exe» и дважды щелкните по нему, чтобы вручную запустить программу установки.

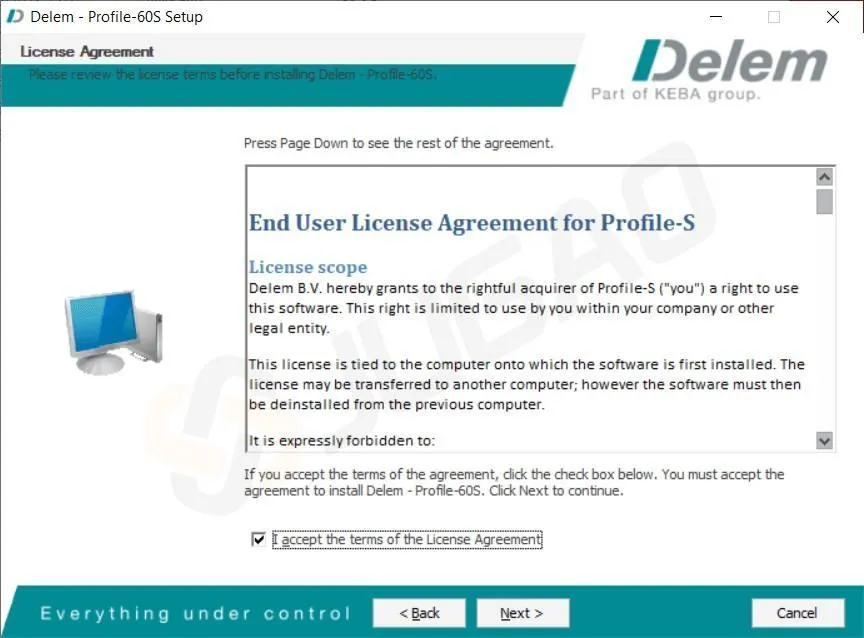

Шаг 3: Примите лицензионное соглашение ПО

Программа установки перейдет на страницу «Software License Agreement»; внимательно прочитайте условия соглашения:

• Если вы согласны с условиями, отметьте пункт «I accept…» и нажмите «Next», чтобы продолжить установку;

• Если вы не согласны с условиями, выберите «I do not accept…» — программа установки автоматически завершит работу.

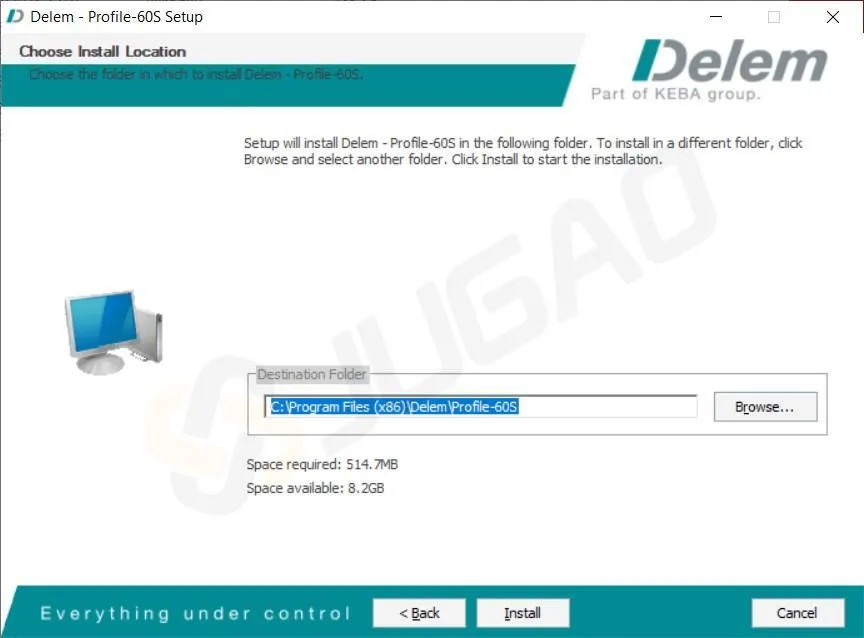

Шаг 4: Настройте параметры установки

Укажите путь установки и имя папки для программного обеспечения:

• Путь установки по умолчанию: «C:\Program Files (x86)\Delem\Profile-60S»;

• Чтобы изменить путь, нажмите кнопку «Browse» и выберите нужную папку. После подтверждения пути нажмите «Install», чтобы начать копирование файлов и установку.

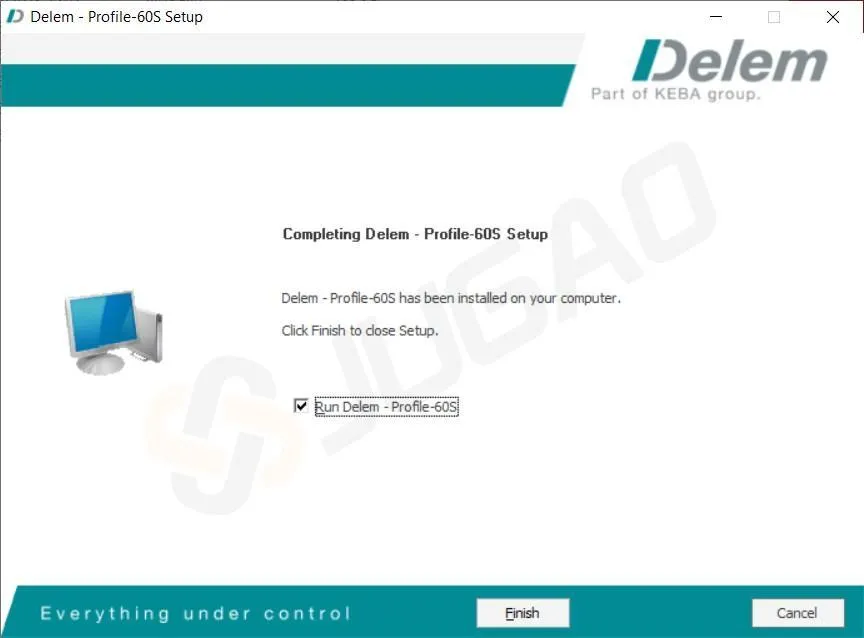

Шаг 5: Завершите установку

Дождитесь, пока программа установки автоматически скопирует файлы в указанный каталог на жестком диске (в этот период ручные действия не требуются). После завершения индикатора прогресса нажмите «Finish», чтобы завершить установку — перезагрузка компьютера не требуетсяи программное обеспечение можно нормально использовать.

Примечания после установки

1. Значки на рабочем столе: После установки по умолчанию на рабочем столе будут созданы два основных значка:

◦ «Profile-60S software»: прямой ярлык для запуска программы;

◦ «Operation manuals of the DA-60S control»: руководство по эксплуатации системы управления DA-60S.

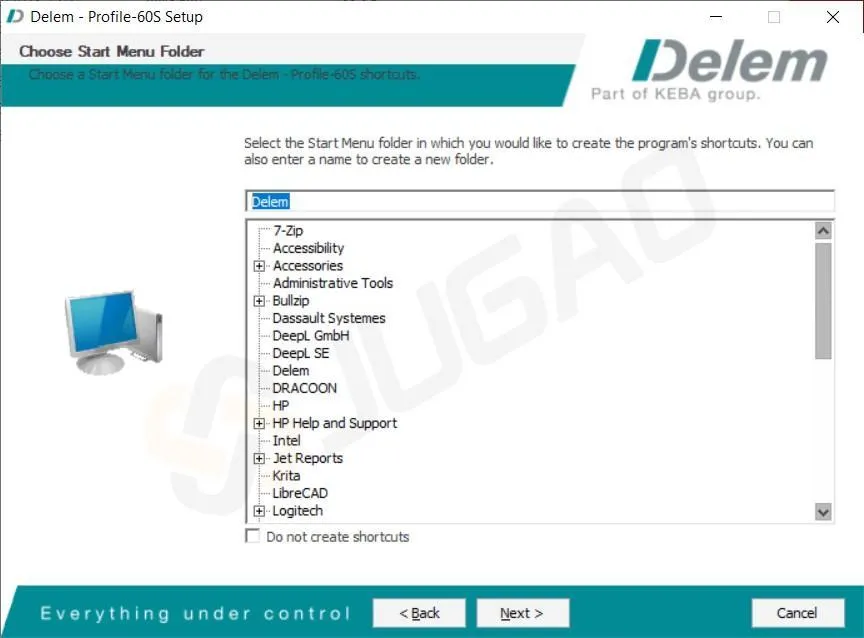

1. Пункт в меню «Пуск»: В меню «Пуск» Windows будет добавлена новая папка «Delem» (если настройки установки не изменялись), содержащая «Profile-60S» (пункт запуска программы) и «Profile-60S manuals» (набор руководств по эксплуатации).

2. Требование к лицензионному USB-ключу: Перед запуском программного обеспечения необходимо подключить лицензионный USB-ключ — если ключ подключен нормально, Profile-60S запустится автоматически; если он не подключен или работает некорректно, система выдаст сообщение об ошибке. Устраните проблему с подключением и перезапустите программу.

3. Руководство по работе с DELEM DA-66S Profile-60S

После установки программного обеспечения вы можете выполнять программирование и управление листогибочным прессом с помощью следующих функциональных модулей. Основные рабочие процессы и функции следующие:

3.1 Обзор рабочего процесса Profile-60S

Profile-60S использует конструкцию «полный бесшовный процесс», охватывающую весь цикл «вызов существующих изделий → создание новых изделий → генерация программ → вывод данных» с четкой логикой работы:

• Подсказки по режимам: Ключевую роль в управлении играют «кнопки выбора режима» в нижней части интерфейса, по умолчанию работа начинается с режима «Products» слева;

• Дополнительная поддержка: В программном обеспечении встроены функции справки в реальном времени, а руководство по эксплуатации устанавливается одновременно с программой — к нему можно обратиться в любой момент для решения вопросов программирования;

• Дополнительные преимущества: По сравнению с предыдущей системой DA-60S, Profile-60S добавляет три ключевые функции:

◦ Кнопка «Machine Library»: позволяет напрямую изменять параметры станка, обеспечивая полное соответствие фактическим настройкам управления листогибочным прессом;

◦ Печать изделия: нажмите «print» в режиме «Products», чтобы вывести параметры и данные программы выбранного изделия;

◦ Перенос на несколько носителей: в режиме «Transfer» данные изделия и данные оснастки можно передавать на жесткий диск, USB-устройство или в сетевое хранилище.

3.2 Управление библиотекой станков (обеспечение совместимости оборудования)

Синхронизация параметров между Profile-60S и листогибочными прессами необходима для согласованной работы оборудования. Функция «Machine Library» позволяет «одной станции программирования адаптироваться к нескольким устройствам». Конкретные действия следующие:

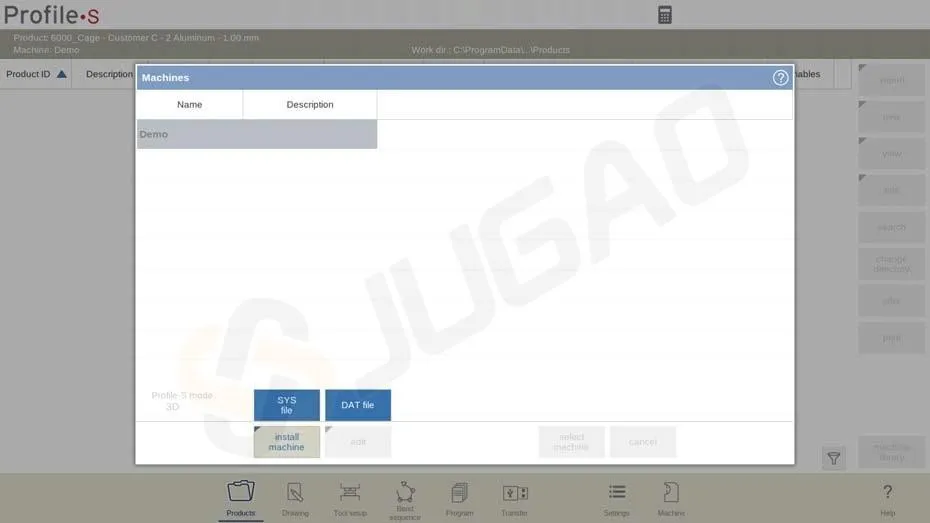

• Добавить станок: В режиме «Products» нажмите «machine library» и выберите «install machine», затем следуйте подсказкам, чтобы завершить добавление нового устройства;

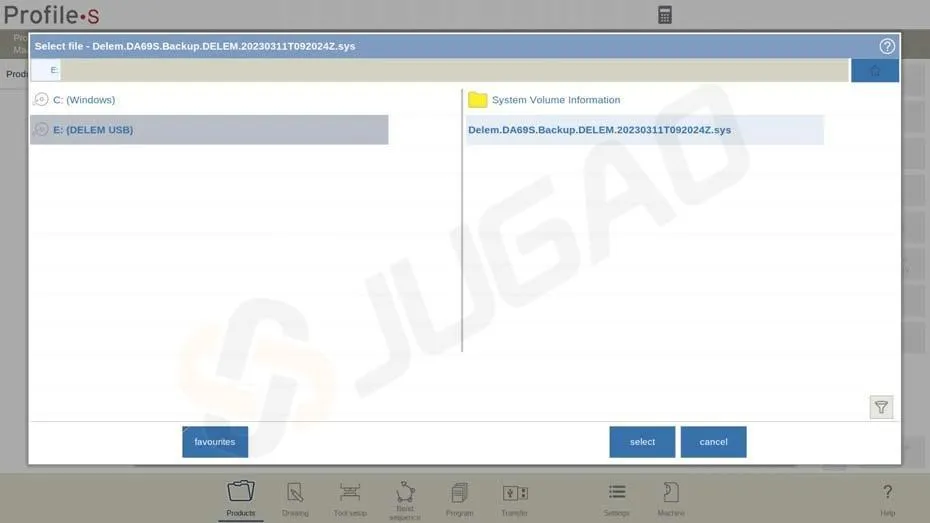

• Создать файл конфигурации устройства: В режиме «Machine» системы управления DA-60S выберите «backup system» — система создаст резервный файл параметров устройства в формате .dat. Скопируйте этот файл на USB-накопитель и импортируйте его в Profile-60S, чтобы завершить синхронизацию параметров устройства;

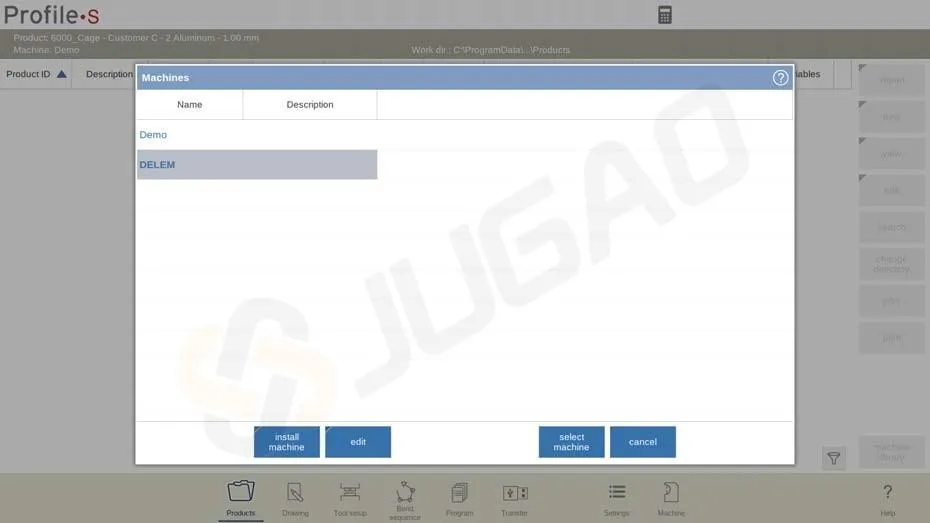

• Управление устройствами: Имя станка, отображаемое в Profile-60S, по умолчанию совпадает с оригинальной системой управления. Вы можете переключать устройства через «select machine» или изменить имя станка (без влияния на параметры) через функцию «edit».

3.3 Функции печати и передачи (вывод данных)

Profile-60S поддерживает печать данных и многоузловую передачу для обмена и хранения производственных данных. Обратите внимание, что некоторые функции поддерживаются только в определенных версиях:

(1) Функция печати (поддерживается только версиями Profile-S2D и Profile-S3D)

Нажмите кнопку «print» в режиме «Products» — система откроет стандартное меню принтера Windows. Вы можете свободно выбрать целевой принтер, настроить размер бумаги, количество копий и т. д., а затем вывести документ с данными изделия.

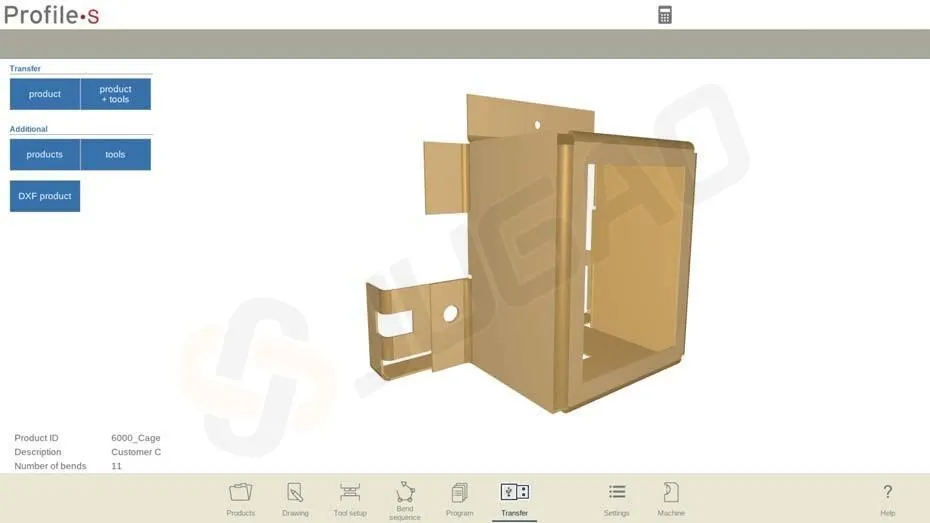

(2) Функция передачи (поддерживается всеми версиями)

После завершения проектирования изделия и генерации CNC-программы переключитесь в режим «Transfer» и выберите один из следующих трех способов передачи:

• Изделие: Передает только данные программы в указанную директорию (например, USB-накопитель, жесткий диск);

• Изделие + ИнструментыПередавайте как программные данные, так и параметрические данные используемого инструмента, чтобы устройство получило полную конфигурацию;

• DXF-продукт(поддерживается только Profile-S2D/S3D): экспортируйте данные изделия (включая компенсации гиба) в формате DXF в виде «контурного графического изображения» для последующего внесения изменений в конструкцию или архивирования.

Помимо текущего выбранного изделия/инструмента, вы также можете пакетно передавать данные других изделий или инструментов, чтобы повысить эффективность.

3.4 Сочетания клавиш (для оптимизации работы)

Profile-60S поддерживает следующие сочетания клавиш для быстрой настройки режима отображения интерфейса:

• Alt + Enter: переключение между режимами «полноэкранный режим / оконный режим»;

• F11: показать или скрыть строку заголовка и границы окна Windows (подходит для сценариев, где требуется больший рабочий обзор).

4. Часто задаваемые вопросы (FAQ)

1. Какие конкретные функции предлагает DELEM DA-66S Profile-60S?

Основные функции этой системы ориентированы на работу листогибочного пресса с «высокой точностью и эффективностью» и включают:

• 2D-графическое программирование: упростите процесс программирования с помощью интуитивно понятного графического интерфейса и снизьте порог освоения;

• Автоматический расчёт последовательности гибки: система автоматически планирует оптимальную последовательность гибки на основе параметров изделия, чтобы уменьшить количество ошибок, вызванных ручным вмешательством;

• Обработка данных в реальном времени: динамически отслеживайте изменения параметров в процессе гибки, чтобы обеспечить точность и стабильность работы оборудования.

2. Совместима ли эта система со всеми типами листогибочных прессов?

Profile-60S совместима с большинством популярных листогибочных прессов на рынке. Однако из-за различий в моделях оборудования и аппаратных конфигурациях у разных производителейрекомендуется связаться с производителем оборудования перед покупкой или установкойчтобы подтвердить совместимость с вашей конкретной моделью листогибочного пресса и избежать проблем в работе, вызванных несоответствием параметров.

3. Можно ли интегрировать её с существующими системами ЧПУ?

Да. Profile-60S, как правило, поддерживает интеграцию с существующими системами ЧПУ. После интеграции можно добиться «взаимного обмена данными и совместного управления», чтобы дополнительно оптимизировать производственный процесс. Однако конкретные решения по интеграции (такие как адаптация интерфейса, протоколы обмена данными и т. д.) необходимо согласовать с поставщиком системы, чтобы обеспечить соответствие существующей конфигурации вашей производственной линии.

5. Заключение

DELEM DA-66S Profile-60S — это ключевой компонент для управления листогибочным прессом с ЧПУ. Его функции охватывают весь процесс: «настройка параметров → программирование → вывод данных → взаимодействие оборудования», играя важную роль в повышении точности и эффективности металлообработки. Освоение процесса установки и логики работы позволяет в полной мере раскрыть потенциал листогибочных прессов и реализовать автоматизацию модернизации производственной линии.

Если вам потребуется дополнительная поддержка при модернизации оборудования или работе с программным обеспечением, вы можете обратиться за помощью к технической команде или получить более подробные рекомендации в руководстве по эксплуатации, установленном вместе с программным обеспечением, чтобы упростить оптимизацию вашей системы промышленной автоматизации.
