Руководство по настройке инструмента и добавлению оснастки DELEM DA53T

В отрасли листогибочных прессов эффективная настройка и управление инструментом имеют решающее значение для обеспечения точных и качественных операций гибки. Система управления DELEM DA53T, широко используемая благодаря своей расширенной функциональности и удобному интерфейсу, позволяет операторам легко добавлять новый инструмент, оптимизируя инструментальную оснастку станка. В этом руководстве пошагово показано, как добавить новые верхние и нижние штампы в DELEM DA53T, чтобы вы могли без проблем настроить оснастку листогибочного пресса и обеспечить плавный и эффективный процесс.

Почему важна настройка инструмента

Настройка инструмента — основа работы листогибочного пресса. Правильная конфигурация инструмента обеспечивает точную и стабильную гибку, что крайне важно как для качества продукции, так и для эффективности производства. Освоение процесса добавления новых инструментов в контроллер DELEM DA53T не только оптимизирует производственные процессы, но и позволяет гибко реагировать на разнообразные требования клиентов.

В этом руководстве подробно показано, как добавить верхние и нижние штампы в систему DELEM DA53T. Пожалуйста, внимательно следуйте инструкциям, чтобы избежать ошибок и обеспечить правильную и надежную настройку инструмента.

Часть 1: Добавление новых пуансонов (верхних штампов)

Первый шаг при настройке инструмента — добавить пуансоны, то есть верхние штампы, в контроллер DELEM DA53T. Следуйте приведенным ниже шагам, чтобы настроить пуансоны.

l Нажмите на станок

Начните процесс, выбрав на интерфейсе DELEM DA53T конкретный станок, с которым вы хотите работать. Этот начальный шаг имеет решающее значение, поскольку он гарантирует, что применяемые вами настройки и конфигурации будут соответствовать возможностям и характеристикам выбранного станка. Перемещайтесь по интерфейсу с помощью сенсорного экрана, который создан для удобной работы. После того как вы определите нужную модель станка, подтвердите выбор, чтобы продолжить. Такое внимательное отношение к деталям не только упрощает процесс настройки, но и повышает общую эффективность и точность выполняемых вами операций гибки.

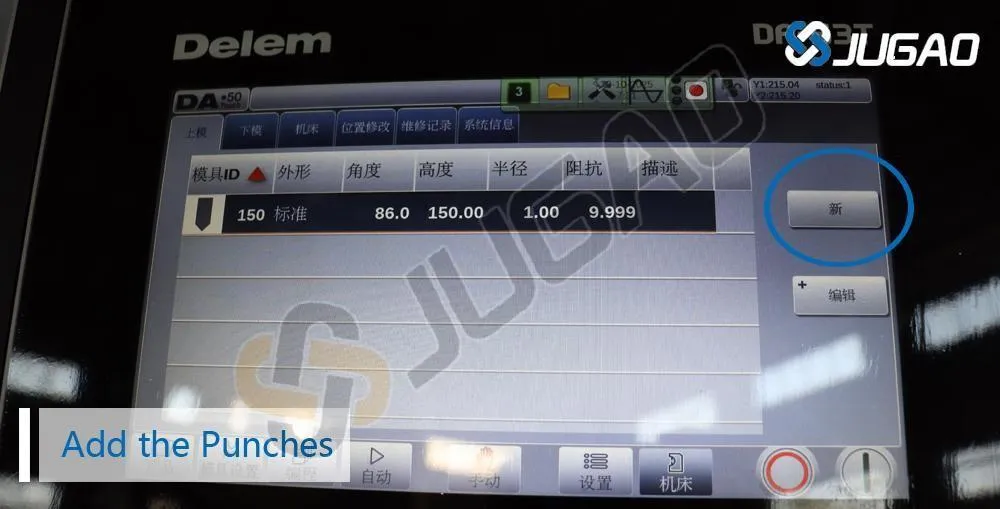

l Добавить пуансоны

На панели управления перейдите в раздел «Пуансоны», чтобы начать процесс добавления нового пуансона. Этот раздел специально предназначен для управления различными пуансонами, используемыми в операциях гибки. После перехода в раздел пуансонов нажмите опцию «Добавить пуансон», чтобы начать. Это проведет вас через необходимые шаги для добавления нового пуансона в систему. Затем нажмите кнопку «Новый», чтобы создать новую запись пуансона. Откроется форма, в которой можно ввести такие важные данные, как размеры, тип материала и технические характеристики, обеспечивая корректную настройку нового пуансона под ваши задачи.

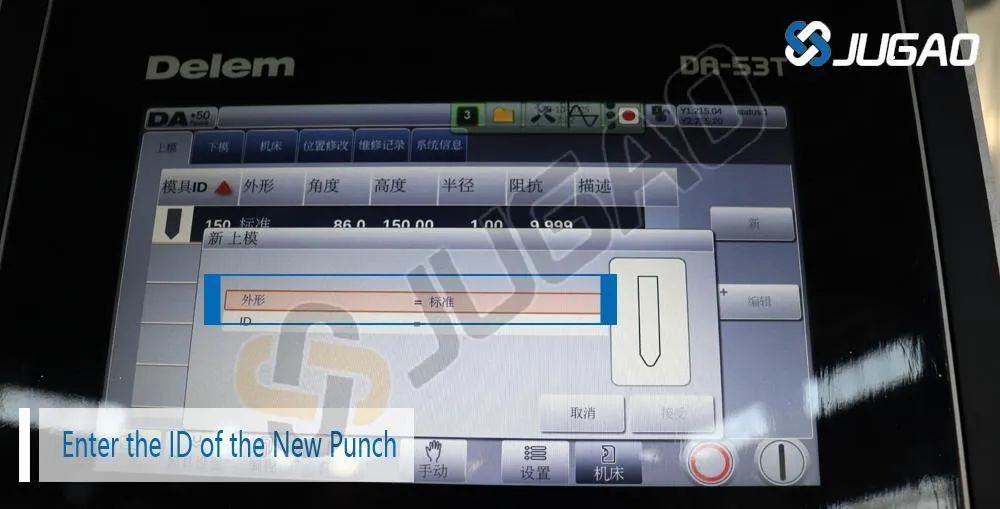

l Введите ID нового пуансона

Введите уникальный ID или название нового пуансона в указанное поле. Этот идентификатор имеет важное значение, поскольку он должен напрямую соответствовать физическому пуансону, который вы устанавливаете на листогибочный пресс. Правильно выбранный ID помогает поддерживать порядок и позволяет операторам легко находить и извлекать нужный пуансон во время настройки и работы. Рекомендуется использовать систему наименования, отражающую ключевые характеристики пуансона, например его размер или функцию, чтобы облегчить быстрое распознавание. Такое внимание к деталям не только повышает эффективность рабочего процесса, но и снижает риск ошибок в процессе гибки.

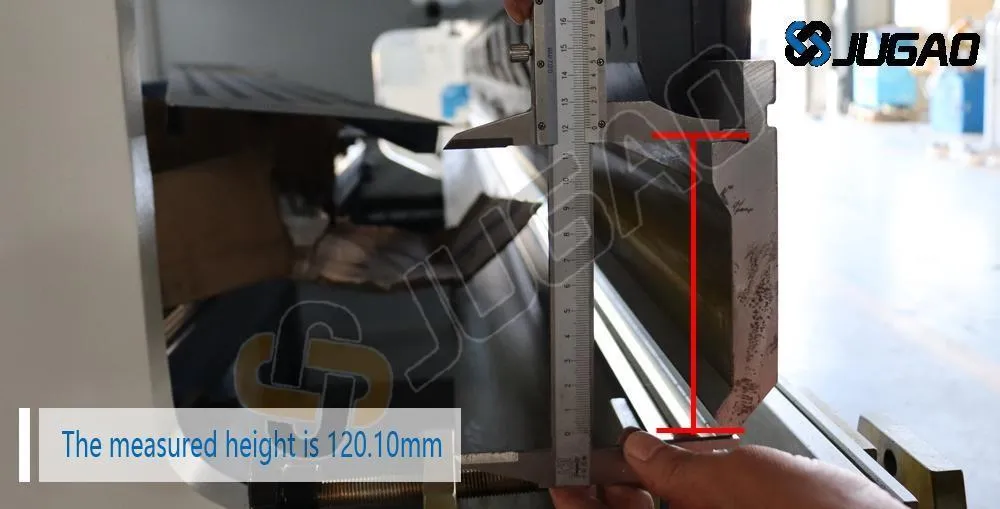

l Измерьте высоту пуансона

Тщательно измерьте высоту нового пуансона, чтобы убедиться, что он правильно подойдет к вашему станку. Точные измерения крайне важны для достижения оптимальной производительности и предотвращения любых проблем в работе. В этом примере измеренная высота пуансона составляет 120,10 мм. Эта точная величина имеет решающее значение, поскольку даже незначительные расхождения могут повлиять на выравнивание и работу пуансона в листогибочном прессе. После измерения еще раз проверьте высоту, чтобы подтвердить точность, прежде чем приступать к установке. Правильно подобранный пуансон не только повышает качество процесса гибки, но и способствует общей безопасности и эффективности работы станка.

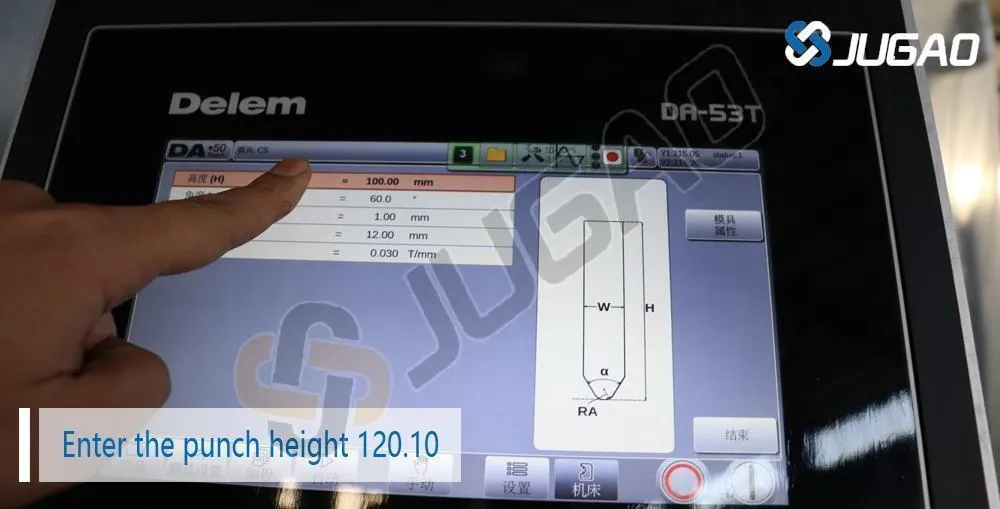

l Введите высоту пуансона

Введите высоту пуансона 120,10 мм в систему DELEM DA53T, чтобы станок точно распознал характеристики нового пуансона. Этот шаг крайне важен, поскольку он позволяет системе соответствующим образом корректировать свои настройки, оптимизируя операции гибки с учетом конкретных размеров пуансона. Перейдите в соответствующее поле в разделе пуансонов интерфейса и с высокой точностью введите измеренное значение. После ввода высоты проверьте правильность данных, чтобы избежать возможных проблем в процессе работы. Такое внимание к деталям помогает сохранять стабильность процесса гибки и повышает общую производительность.

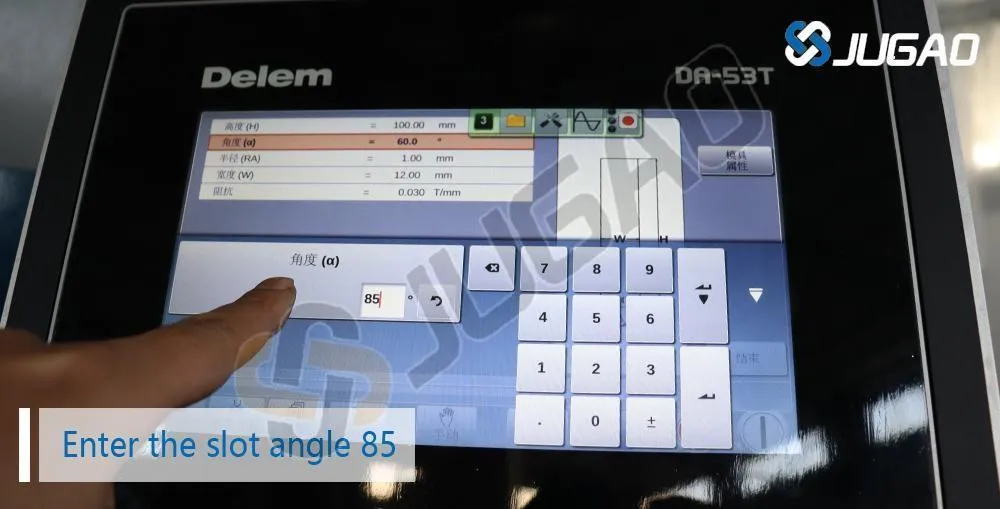

l Угол паза пуансона

Угол паза пуансона — критически важный фактор в процессе гибки, поскольку он напрямую влияет на качество и точность получаемых гибов. Для этого этапа угол паза установлен на 85 градусов. Корректно ввести это значение в систему DELEM DA53T необходимо, чтобы машина работала в заданных параметрах. Для этого перейдите к полю, предназначенному для угла паза пуансона, и введите значение 85 градусов. Внимательно проверьте ввод, чтобы убедиться в его правильности, поскольку даже незначительные ошибки могут привести к смещению и повлиять на общий результат гибочной операции.

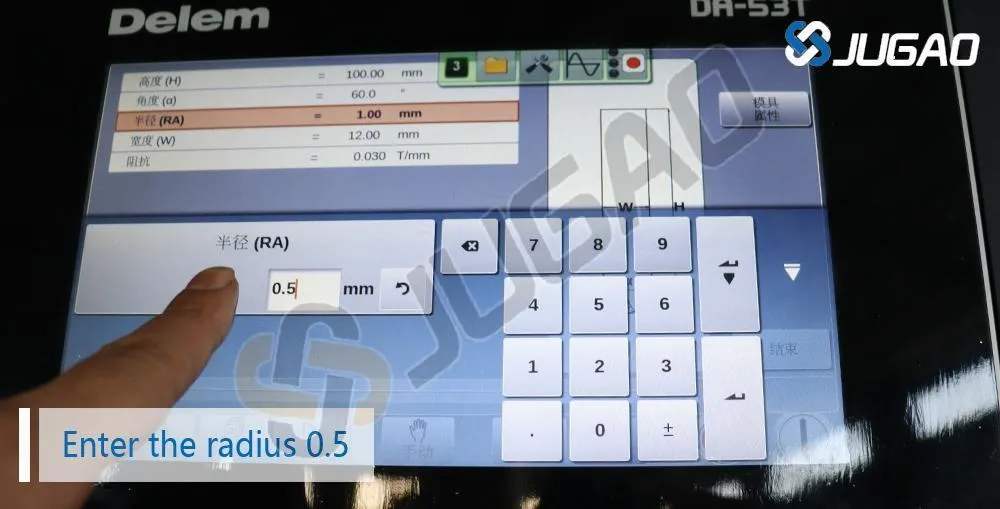

l Введите значение радиуса

Пуансоны часто имеют радиус, который необходим для формирования профиля гиба и обеспечения требуемой кривизны материала. Этот радиус играет важную роль в определении конечной формы гиба, влияя как на внешний вид, так и на функциональность. Для этого конкретного пуансона радиус составляет 0,5 мм. Такой сравнительно небольшой радиус позволяет выполнять точную гибку при минимальном риске деформации материала. Важно корректно зафиксировать этот радиус в системе, поскольку это обеспечивает правильное выполнение процесса гибки машиной и получение высококачественного результата, соответствующего заданным требованиям к конструкции.

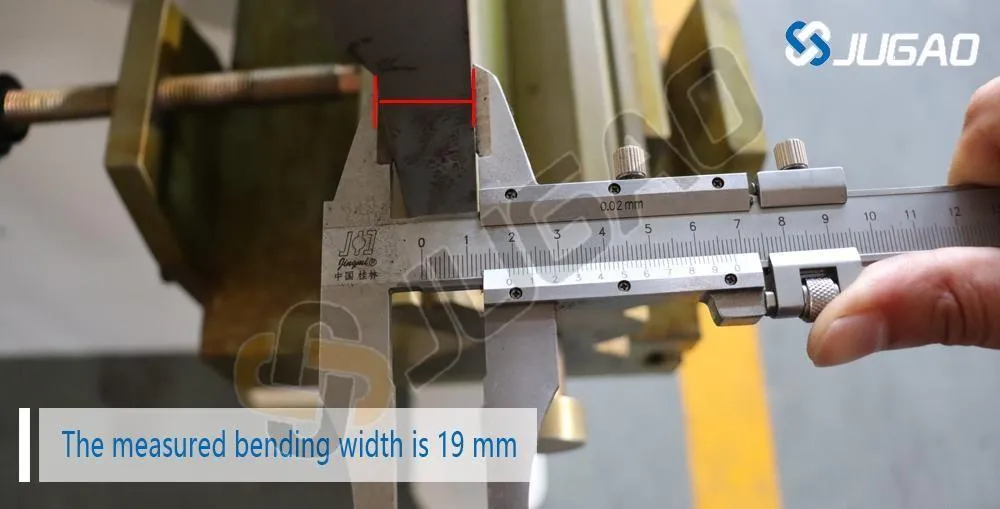

l Измерьте ширину пуансона

Далее измерьте ширину пуансона, поскольку этот размер имеет решающее значение для его совместимости с листогибочным прессом и конкретной задачей гибки. В данном примере ширина пуансона составляет 26,07 мм. Это измерение важно, потому что оно напрямую влияет на возможности гибки материала и общую производительность пуансона в процессе работы. При измерении убедитесь, что ширина снята точно и последовательно, с использованием подходящего инструмента, чтобы избежать расхождений. После подтверждения ширины обязательно введите это значение в систему, так как оно поможет поддерживать точный контроль процесса гибки и обеспечит оптимальный результат.

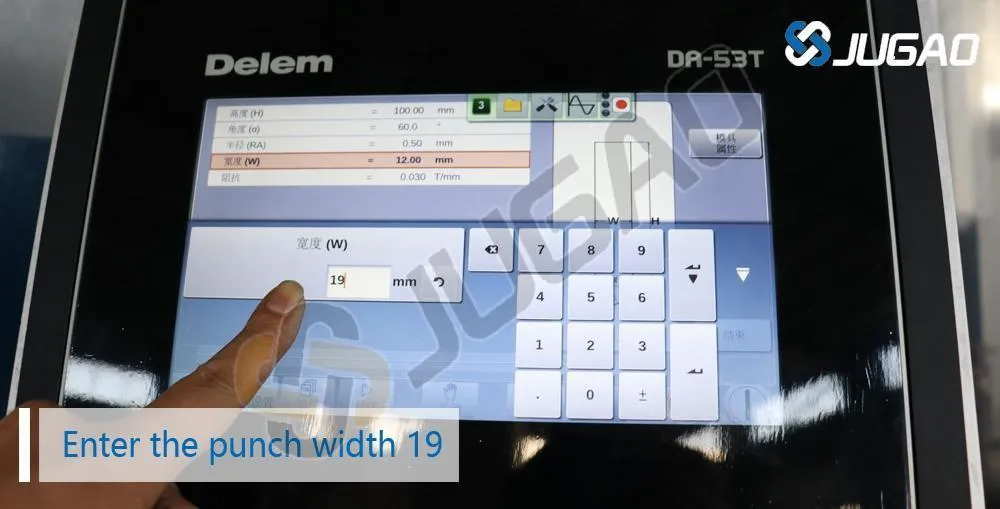

l Введите ширину пуансона

Введите ширину пуансона, равную 26,07 мм, в контроллер DELEM DA53T, чтобы машина распознала этот важный размер. Этот шаг необходим для поддержания точности и эффективности процесса гибки. Сначала откройте соответствующий раздел интерфейса контроллера, предназначенный для параметров пуансона. Аккуратно введите значение ширины, убедившись, что оно внесено правильно, чтобы избежать ошибок в работе. После ввода значения обязательно перепроверьте точность, поскольку даже небольшие неточности могут привести к серьезным проблемам во время гибочных операций. Корректная фиксация ширины пуансона поможет повысить общую производительность и надежность вашего оборудования.

l Введите значение сопротивления

Введите в систему значение сопротивления для пуансона, поскольку этот параметр имеет решающее значение для обеспечения оптимальной работы в процессе гибки. В данном случае сопротивление установлено на значение 3. Эта настройка влияет на взаимодействие пуансона с материалом, отражаясь как на качестве гиба, так и на общей эффективности работы. Чтобы ввести это значение, перейдите в соответствующий раздел контроллера DELEM DA53T, где задаются параметры пуансона. Аккуратно введите значение сопротивления 3, убедившись в его точности, чтобы избежать возможных проблем в процессе производства. Обязательно перепроверьте введенные данные, так как такое внимание к деталям помогает поддерживать целостность и надежность процесса гибки.

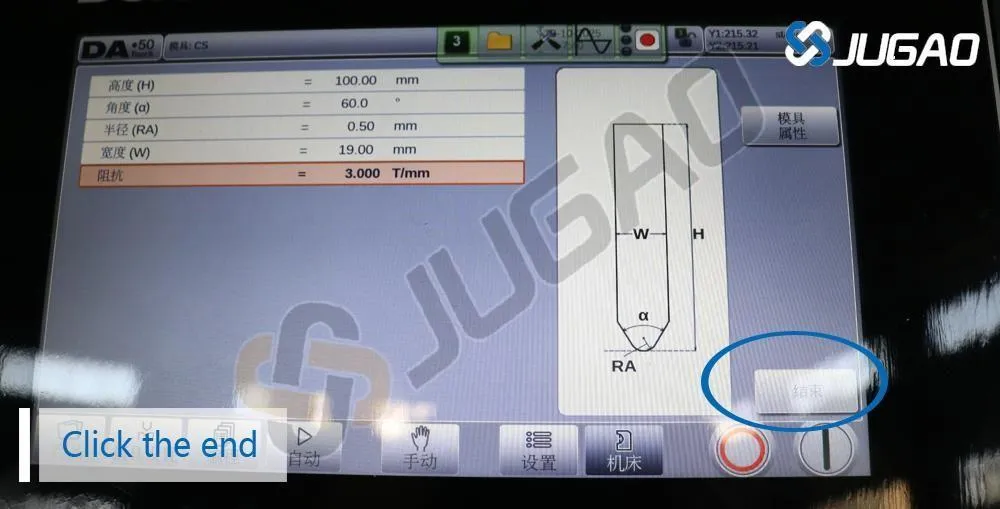

l Сохранить и завершить

После того как все параметры пуансона будут точно введены в контроллер DELEM DA53T, необходимо завершить настройку, нажав кнопку «End». Это действие сохранит все введенные вами настройки, гарантируя, что машина сохранит заданные параметры для будущих операций. Перед нажатием «End» уделите минуту, чтобы еще раз проверить все параметры и убедиться, что каждое значение корректно и заполнено полностью. Этот шаг крайне важен, поскольку любая недоработка может привести к неэффективной работе или ошибкам в процессе гибки. Сохранив настройку пуансона, вы обеспечите более плавный рабочий процесс и повысите общую эффективность производственных операций.

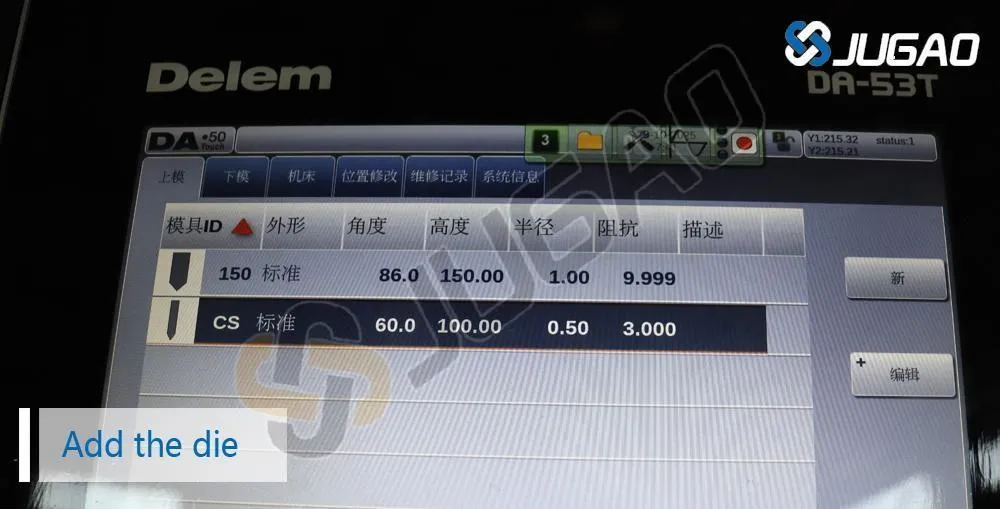

Часть 2: Добавление новых матриц (нижних штампов)

После успешной настройки пуансонов следующим шагом является добавление матриц, также называемых нижними штампами, чтобы завершить настройку оснастки. Этот этап имеет решающее значение для обеспечения плавной и эффективной работы процесса гибки. Начните с выбора подходящих матриц, соответствующих характеристикам только что настроенных пуансонов. Аккуратно установите матрицы в предназначенную для них область машины, обеспечив правильное выравнивание для оптимальной работы. Особое внимание уделите размерам и совместимости матрицы, поскольку эти факторы напрямую влияют на качество получаемых гибов. Тщательно выполните следующие шаги, чтобы обеспечить беспроблемную интеграцию матриц в общую настройку оснастки и заложить основу для точных и эффективных гибочных операций.

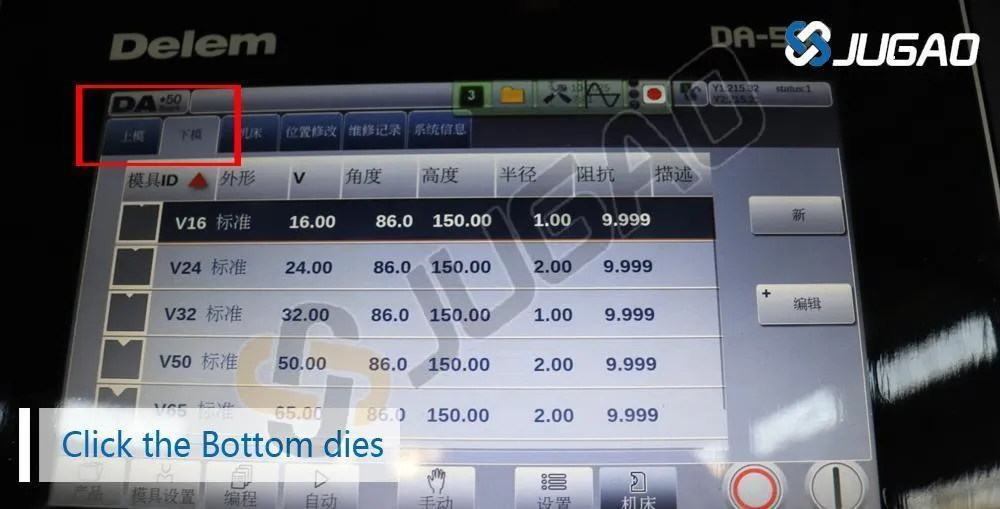

l Нажмите раздел «Нижние штампы»

Перейдите в раздел «Нижние штампы» интерфейса DELEM DA53T, чтобы начать процесс добавления новой матрицы. Этот раздел предназначен специально для настройки нижних штампов, которые играют важную роль в процессе гибки. После входа в этот раздел вы увидите различные параметры и настройки, связанные с матрицами. Сначала выберите опцию добавления новой матрицы, после чего вам будет предложено ввести основные сведения, такие как размеры, тип материала и любые особые характеристики, относящиеся к матрице. Убедитесь, что вводите эту информацию точно, чтобы сохранить совместимость с настроенными пуансонами. Соблюдение этих шагов поможет упростить настройку оснастки и повысить общую эффективность ваших гибочных операций.

l Нажмите «Новый»

Как и в случае с пуансонами, нажмите кнопку «Новый», чтобы создать новую запись матрицы в интерфейсе DELEM DA53T. Это действие позволит вам ввести все необходимые характеристики новой матрицы, обеспечив ее полное соответствие существующей оснастке. После нажатия «Новый» появится форма, в которой нужно указать основные сведения, такие как размеры матрицы, свойства материала и любые уникальные особенности, связанные с ее функцией. Важно быть внимательным и точным на этом этапе, чтобы гарантировать оптимальную работу матрицы в процессе эксплуатации. Тщательное создание новой записи матрицы закладывает основу для получения высококачественных гибов и поддержания общей эффективности производственного процесса.

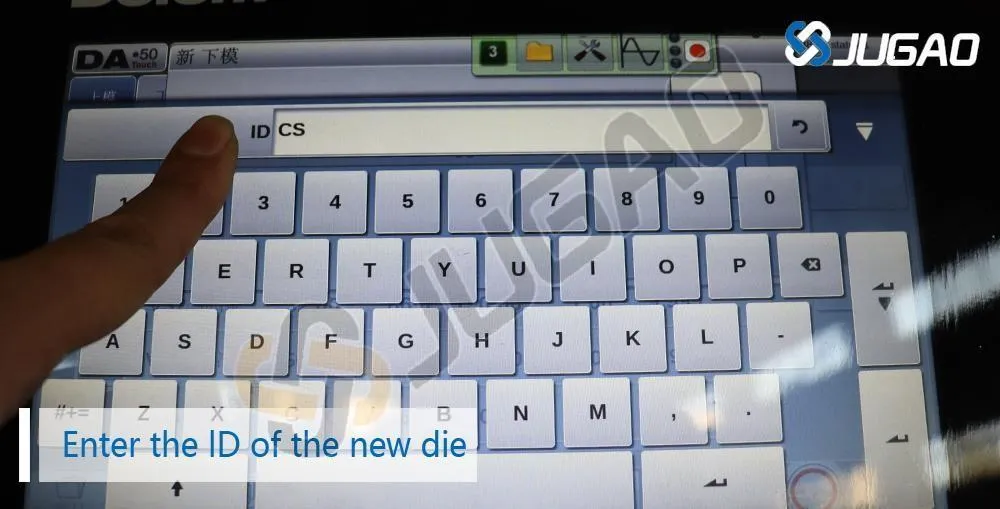

l Введите ID новой матрицы

Введите уникальный ID или название новой матрицы, убедившись, что оно точно соответствует физической матрице, которую вы используете. Эта идентификация крайне важна для поддержания порядка и позволяет операторам легко распознавать и выбирать нужную матрицу в процессе производства. Хорошо подобранный ID или название должны отражать характеристики матрицы или ее предполагаемое применение, облегчая быстрый поиск в будущем. Обязательно перепроверьте введенные данные на точность, поскольку любые расхождения могут привести к путанице и возможным ошибкам в процессе гибки. Обеспечивая точное соответствие между цифровой записью и физической матрицей, вы повышаете общую эффективность и надежность ваших операций.

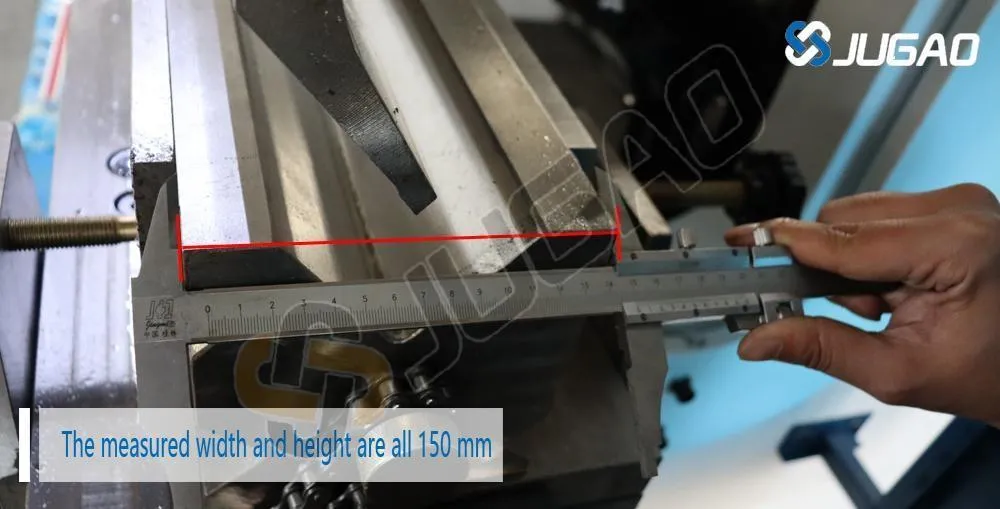

l Измерьте размеры матрицы

Точно измерьте ширину и высоту новой матрицы, поскольку эти размеры имеют решающее значение для правильного позиционирования и работы в процессе гибки. В данном примере и ширина, и высота указаны как150 мм. Используя штангенциркуль или аналогичный измерительный инструмент, аккуратно выполните эти замеры, чтобы гарантировать точность. Важно учитывать даже небольшие отклонения, поскольку они могут повлиять на работу матрицы и качество получаемых гибов. После того как вы подтвердите, что оба размера действительно равны150 мм, введите эту информацию в интерфейс DELEM DA53T, убедившись, что она соответствует характеристикам соответствующего пуансона для достижения оптимального результата.

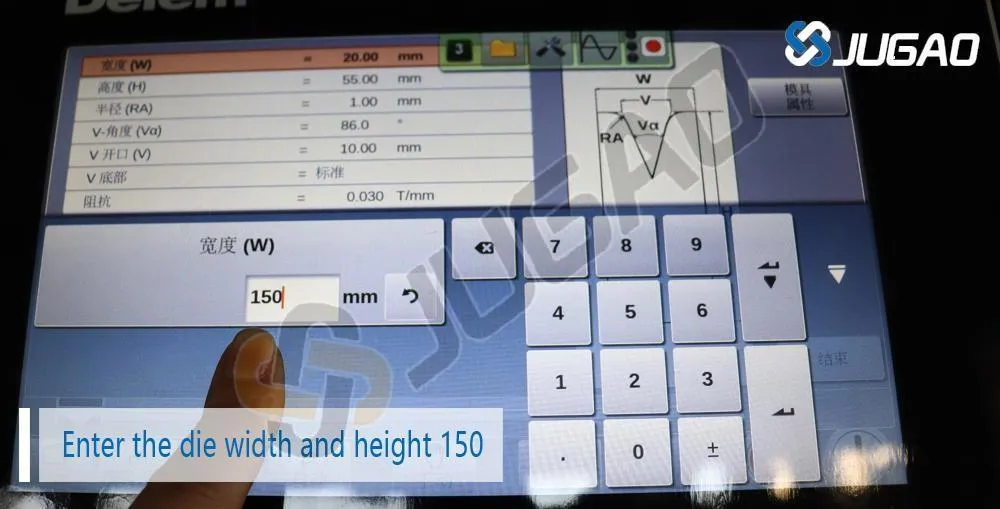

l Введите размеры матрицы

Введите в систему ширину и высоту матрицы, указав оба размера как150 мм. Этот шаг необходим для точной настройки матрицы в интерфейсе DELEM DA53T. При вводе этих размеров обязательно перепроверьте наличие опечаток, чтобы сохранить точность. Корректный ввод ширины и высоты крайне важен, поскольку он напрямую влияет на взаимодействие матрицы с пуансонами в процессе гибки. После ввода значений просмотрите их еще раз, чтобы убедиться в правильности. Такая тщательность поможет обеспечить бесперебойную работу и повысить общую эффективность производственного процесса.

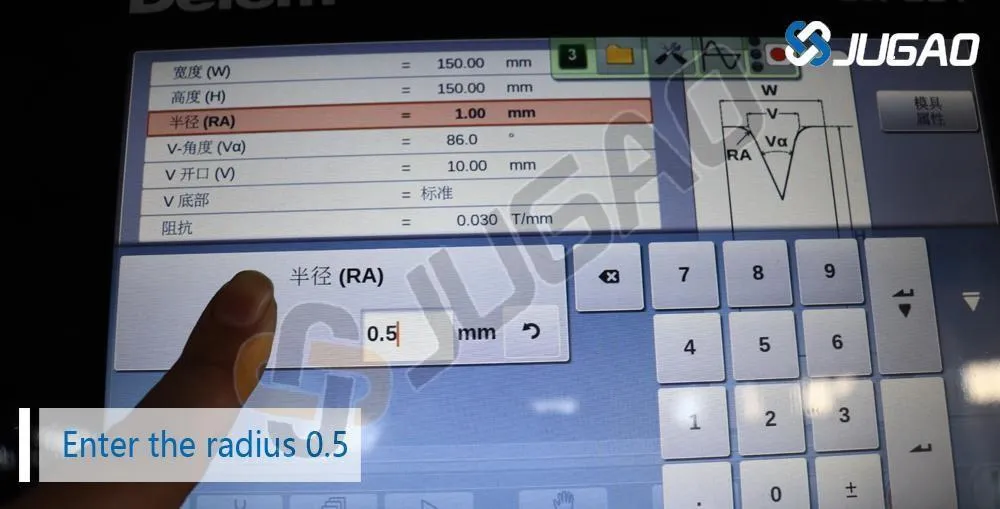

l Введите значение радиуса

Как и в случае с пуансонами, радиус матрицы также необходимо ввести в систему, чтобы обеспечить точную работу в процессе гибки. Для этой конкретной матрицы радиус составляет 0,5 мм. Точное внесение этого значения крайне важно, поскольку радиус влияет на кривизну получаемых гибов и может сказываться на общем качестве готового изделия. При вводе радиуса в интерфейс DELEM DA53T обязательно проверьте, что значение указано правильно и соответствует физической матрице, которую вы используете. Такое внимание к деталям поможет избежать расхождений, способных повлиять на эффективность производства, и обеспечит работу матрицы в соответствии с назначением.

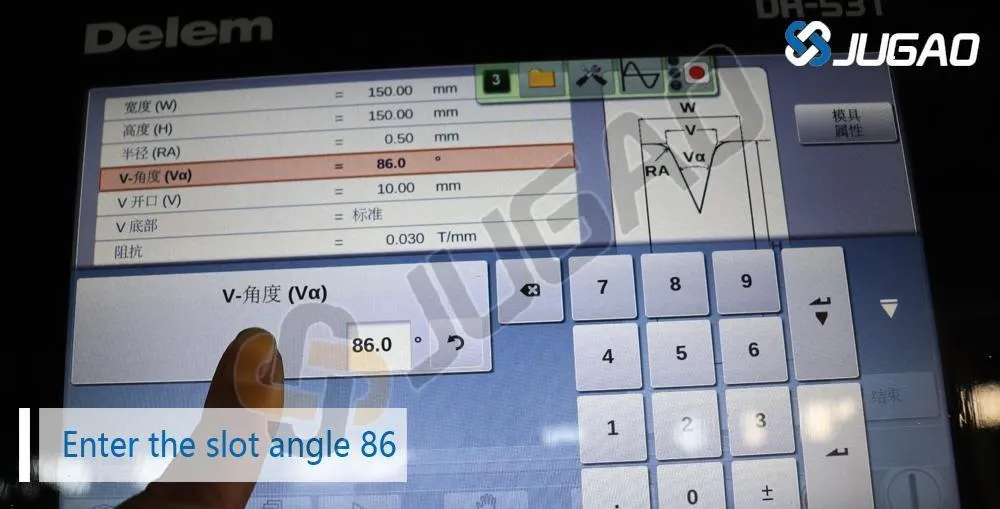

l Угол паза пуансона

Угол паза для матрицы — еще один важный параметр, который необходимо точно зафиксировать в системе. Этот угол играет значительную роль в том, как матрица взаимодействует с материалом в процессе гибки. Для этой конкретной матрицы следует ввести угол паза 86 градусов. При вводе этой информации в интерфейс DELEM DA53T крайне важно обеспечить точность угла, поскольку даже небольшие отклонения могут привести к неправильным гибам и повлиять на общее качество готового изделия. После ввода угла паза 86 градусов уделите минуту, чтобы проверить данные и подтвердить их правильность, что поможет поддерживать стабильную работу и эффективность в производстве.

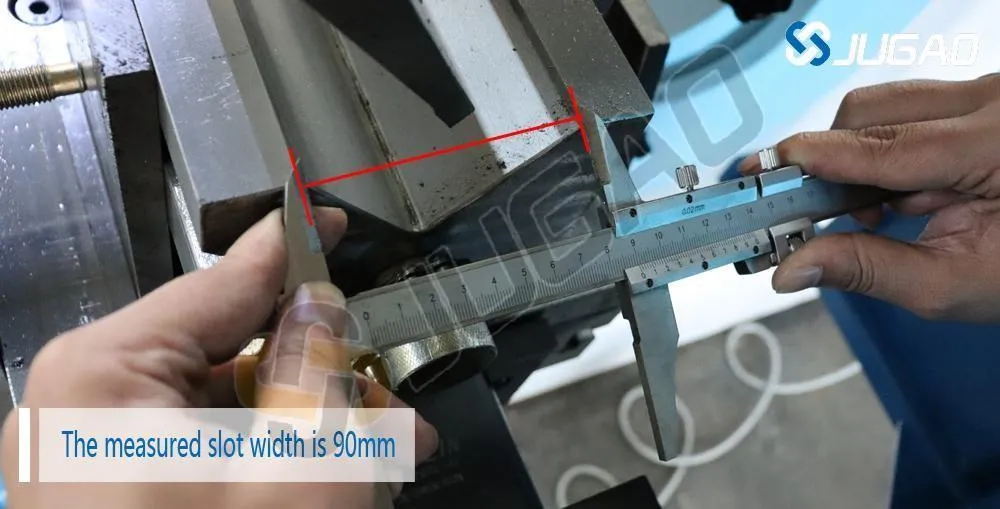

l Измерьте ширину паза

Аккуратно измерьте ширину паза матрицы, поскольку этот размер имеет решающее значение для достижения требуемого результата гибки. В данном примере ширина паза составляет 9 мм. Используя штангенциркуль или аналогичный измерительный инструмент, выполните точное измерение, чтобы избежать возможных расхождений, которые могут повлиять на производство. Ширина паза напрямую влияет на то, как материал входит в матрицу, и может отражаться на качестве и точности гибов. После того как вы подтвердите, что ширина паза действительно составляет9 мм, обязательно введите это значение в интерфейс DELEM DA53T, убедившись, что оно корректно согласуется с другими параметрами для оптимальной работы в процессе эксплуатации.

l Введите ширину паза

Введите ширину паза в систему DELEM DA53T, точно установив ее на9 0 мм. Это измерение имеет решающее значение для обеспечения правильного взаимодействия между матрицей и материалом, который подвергается гибке. При вводе этого значения особенно внимательно проверьте отсутствие ошибок, поскольку даже небольшие неточности могут привести к серьезным проблемам в процессе гибки. После того как вы подтвердите, что ширина паза правильно введена как90 мм, проверьте и другие параметры, чтобы убедиться, что они согласуются с этим размером. Такое тщательное внимание к деталям необходимо для поддержания эффективности производства и достижения высокого качества результатов в вашей работе.

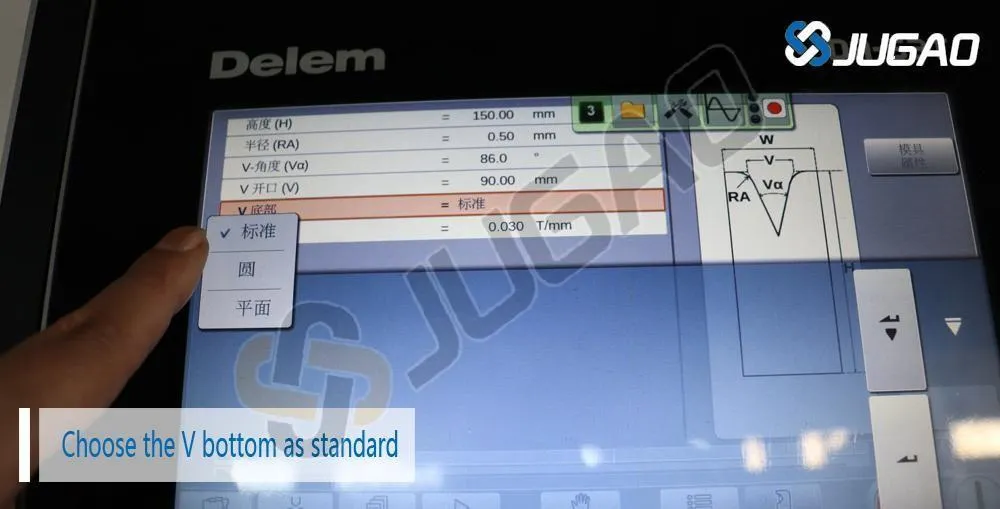

l Выберите V-образное дно как стандарт

Выберите для матрицы вариант V-образного дна, поскольку такая конфигурация считается стандартной для большинства листогибочных прессов. Конструкция с V-образным дном предпочтительна благодаря своей универсальности и эффективности при получении точных гибов на различных материалах. Этот тип матрицы обеспечивает равномерное распределение усилия, гарантируя правильную и стабильную форму материала. При выборе этой опции в интерфейсе DELEM DA53T учитывайте ее совместимость с вашими конкретными требованиями к гибке. Отдавая предпочтение конфигурации с V-образным дном, вы повышаете надежность гибочных операций, способствуя росту эффективности и улучшению качества продукции в производственном процессе.

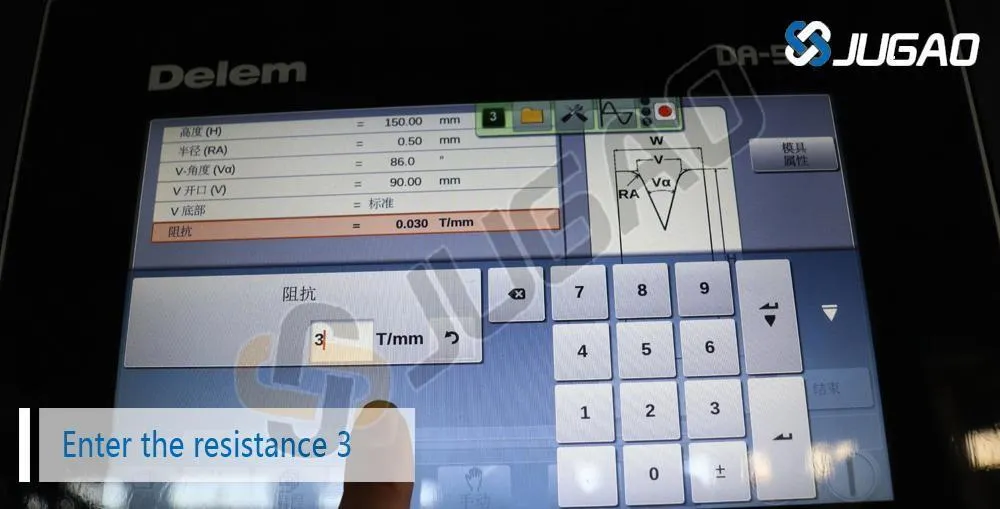

l Введите значение сопротивления

Введите значение сопротивления матрицы, убедившись, что оно установлено на 3. Этот параметр имеет решающее значение для определения того, как матрица будет работать под давлением в процессе гибки. Значение сопротивления матрицы напрямую влияет на реакцию материала на приложенное усилие, что сказывается на точности и качестве получаемых гибов. При вводе этого значения в систему DELEM DA53T обязательно дважды проверьте правильность, чтобы избежать возможных ошибок, которые могут нарушить процесс гибки. Установка сопротивления матрицы на 3 обеспечивает оптимальное взаимодействие между матрицей и материалом, способствует эффективной гибке и в целом повышает успешность вашего производственного процесса. Внимание к этой детали поможет поддерживать высокие стандарты производственной эффективности и качества продукции.

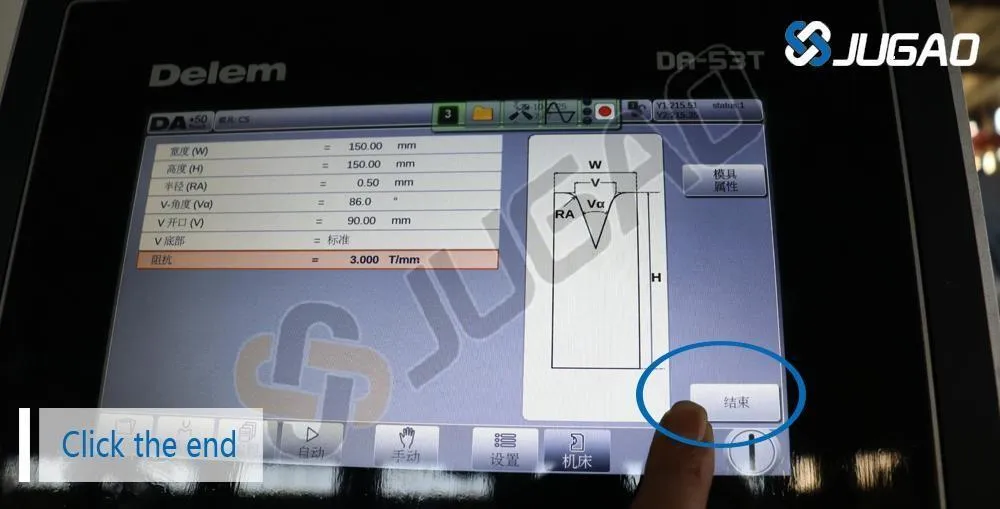

l Сохранить и завершить

После того как все параметры матрицы будут тщательно введены, самое время завершить настройку, нажав «End», чтобы сохранить конфигурацию матрицы. Этот шаг крайне важен, поскольку он обеспечивает надежное сохранение всех заданных параметров — таких как ширина паза, угол паза и сопротивление матрицы — в системе DELEM DA53T. Сохранив настройку матрицы, вы создаете надежную основу для будущих операций и минимизируете риск ошибок при последующих гибах. Перед нажатием «End» уделите минуту повторной проверке каждого параметра, чтобы убедиться в его корректности. Завершение этого процесса не только упрощает рабочий процесс, но и повышает общую эффективность и качество производственных задач.

Завершение настройки инструмента

Теперь, когда и пуансоны, и матрицы настроены в контроллере DELEM DA53T, настройка инструмента завершена. Необходимо еще раз проверить все введенные значения, чтобы избежать ошибок в процессе гибки. Точная настройка инструмента играет важнейшую роль в получении высококачественных гибов на вашем листогибочном прессе.

После завершения конфигурации вы можете выполнить пробный гиб, чтобы проверить, что недавно добавленные оснастки работают как задумано, и убедиться, что все функционирует корректно.

Заключение

Добавление новых оснасток в контроллер DELEM DA53T — это простой процесс, требующий внимательного отношения к деталям. Следуя этому пошаговому руководству, вы сможете эффективно и точно настроить новые пуансоны и матрицы, обеспечив плавную настройку инструмента для вашего листогибочного пресса. Независимо от того, подготавливаете ли вы оснастку для нового проекта или адаптируете станок под конкретную задачу, умение правильно настраивать оснастку является ключом к оптимизации работы оборудования и получению качественных гибов.

Внедрение правильной настройки инструмента в ваш рабочий процесс повышает эффективность операций на листогибочном прессе и помогает вашей команде стабильно выпускать детали высокой точности. Используйте это руководство каждый раз, когда требуется добавить новые оснастки, и вы сможете уверенно освоить настройку инструмента листогибочного пресса с контроллером DELEM DA53T.
