Различия между листогибами CNC и NC: разъяснение основных отличий

В этой статье я рассмотрю основные различия между листогибочными прессами с числовым программным управлением (CNC) и с числовым управлением (NC). По мере изучения особенностей каждой системы вы получите более четкое представление об их принципах работы и соответствующих преимуществах. Если вы планируете модернизировать имеющееся оборудование или просто хотите лучше разобраться в теме, понимание различий между системами CNC и NC для листогибочных прессов крайне важно. Присоединяйтесь, пока мы разбираем характеристики, преимущества и оптимальные области применения этих незаменимых машин в сфере обработки листового металла.

Обзор

При намерении приобрести листогибочный пресс у покупателя может возникнуть путаница между CNC- и NC-листогибочными прессами. Действительно, между этими двумя типами оборудования существует множество различий. Сегодня мы разъясним несколько ключевых аспектов, отличающих CNC-листогибочные прессы от NC-листогибочных прессов. Надеемся, эта информация поможет вам при начале вашего бизнеса. Для целей данного обсуждения мы будем называть листогибочный пресс торсионного типа «NC-листогибочным прессом», а электрогидравлический тип — «CNC-листогибочным прессом».

CNC-листогибочный пресс

NC-листогибочный пресс

Различия

Конструкция

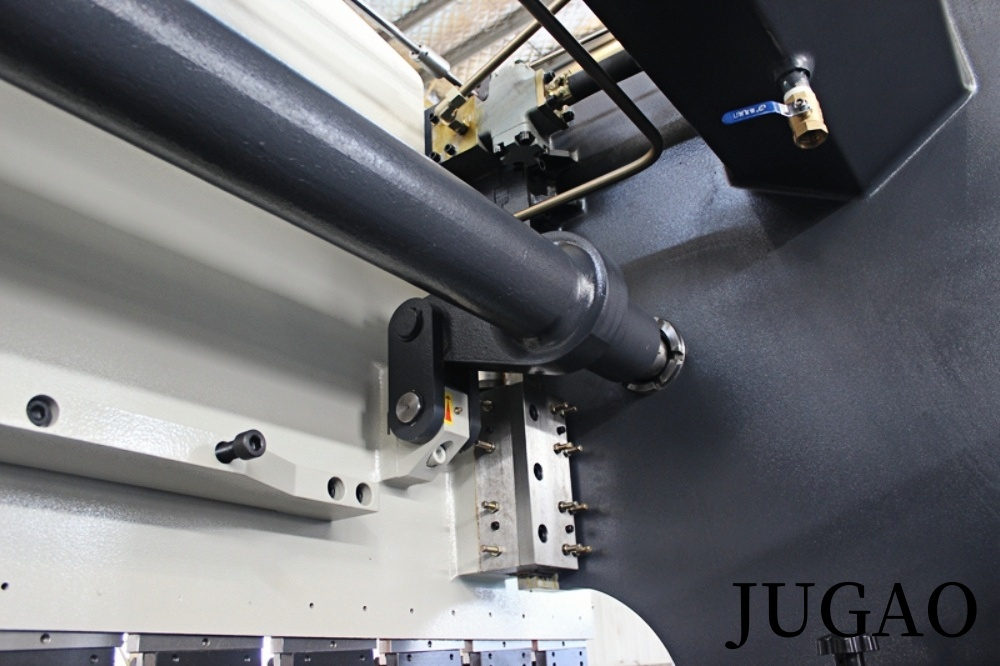

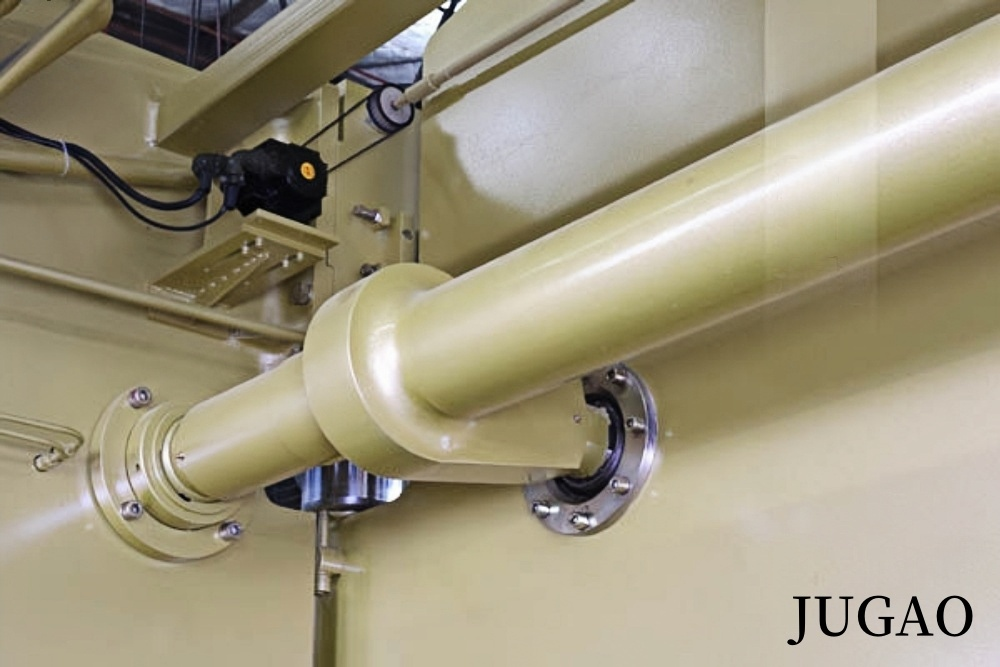

Принципы конструкции двух машин различаются, что приводит к разным синхронизирующим структурам по обе стороны ползуна. В NC-листогибочном прессе обе стороны ползуна соединены торсионным валом, который принудительно обеспечивает синхронное движение вверх и вниз. В результате NC-листогибочный пресс использует механический принудительный синхронный метод, что исключает возможность самопроверки и регулировки параллельности ползуна.

В отличие от него, CNC-листогибочный пресс оснащен двумя линейными энкодерами по обе стороны станка. Контроллер CNC использует обратную связь от этих энкодеров для анализа синхронного состояния ползуна. При возникновении расхождений контроллер выполняет корректировку через пропорциональный клапан для поддержания синхронизации ползуна. Контроллер CNC, гидравлическая система и линейные энкодеры вместе образуют замкнутую систему управления.

Торсионный вал

Линейный энкодер

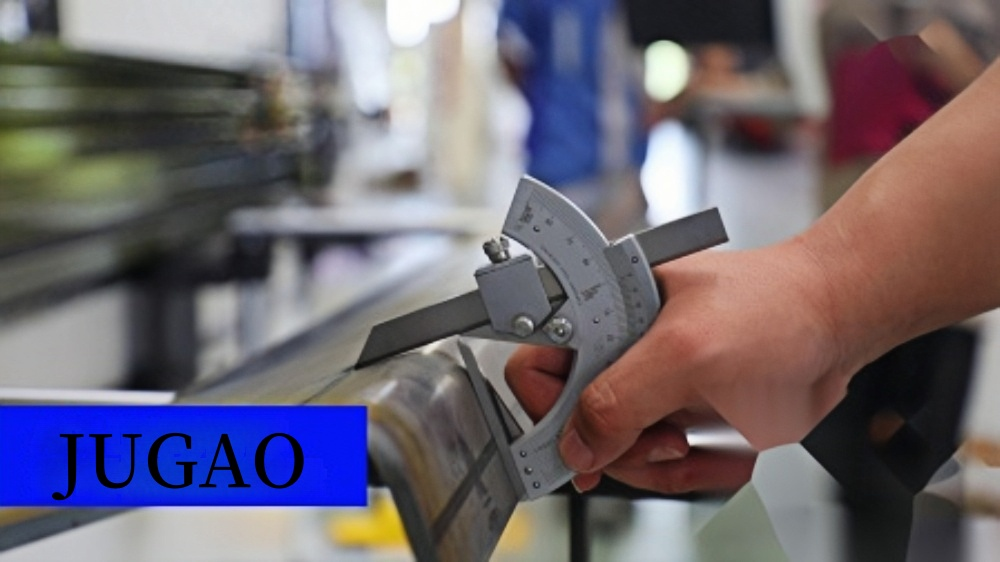

Точность

Параллельность ползуна существенно влияет на точность заготовки. Синхронизация NC-листогибочного пресса поддерживается механически и не имеет обратной связи в реальном времени для исправления ошибок, что лишает его возможности саморегулирования и тем самым снижает точность гибки. В случае NC-листогибочного пресса торсионный вал заставляет оба цилиндра двигаться согласованно. Длительное воздействие несимметричной нагрузки может вызвать деформацию торсионного вала.

Напротив, CNC-листогибочный пресс использует контроллер для управления синхронизацией ползуна через пропорциональный клапан. Кроме того, линейный энкодер передает контроллеру обратную связь об ошибках. При возникновении ошибки линейный энкодер передает эту информацию, после чего контроллер дает пропорциональному клапану команду на необходимые корректировки, обеспечивая синхронизацию ползуна и повышая точность гибки.

Скорость работы

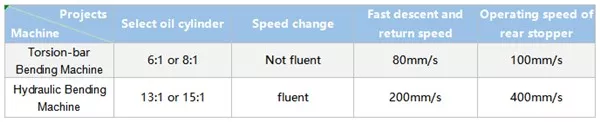

В контексте листогибочных прессов обычно рассматривают три различных скорости: скорость опускания, рабочую скорость и скорость возврата. В случае NC-листогибочных прессов они оснащаются цилиндрами с соотношением 6:1 или 8:1, тогда как CNC-листогибочные прессы используют цилиндры с соотношением 13:1 или 15:1, благодаря чему CNC-листогибочный пресс работает быстрее своего NC-аналога. При опускании ползуна NC-листогибочного пресса скорость составляет примерно 80 мм/с, а скорость перемещения заднего упора — около 100 мм/с. В отличие от него, у CNC-листогибочного пресса скорость опускания ползуна может достигать 200 мм/с, а переход между скоростями происходит плавно. Кроме того, скорость заднего упора может достигать 400 мм/с, что значительно повышает общую производительность.

Механическая жесткость

Конструкция NC-листогибочного пресса не позволяет выдерживать гибку при частичной нагрузке. Длительная работа в таких условиях может привести к деформации торсионной балки. В отличие от него, CNC-листогибочный пресс позволяет независимо управлять осями Y1 и Y2, обеспечивая работу при частичной нагрузке без риска деформации.

Торсионная балочная конструкция

Система компенсации прогиба

Большинство NC-листогибочных прессов не оснащаются системой компенсации прогиба в стандартной комплектации. Операторам приходится вручную корректировать угол гибки до начала процесса, что отнимает много времени и приводит к перерасходу материала. Кроме того, добиться высокой точности при таком методе сложно.

Заказчики могут выбрать установку ручной системы компенсации прогиба на свой листогибочный пресс. Однако такой ручной вариант нельзя сравнивать с возможностями CNC-листогибочного пресса. В последнем система компенсации прогиба управляется контроллером, который настраивает ее в зависимости от параметров гибки, тем самым повышая и производительность, и точность.

Оси CNC

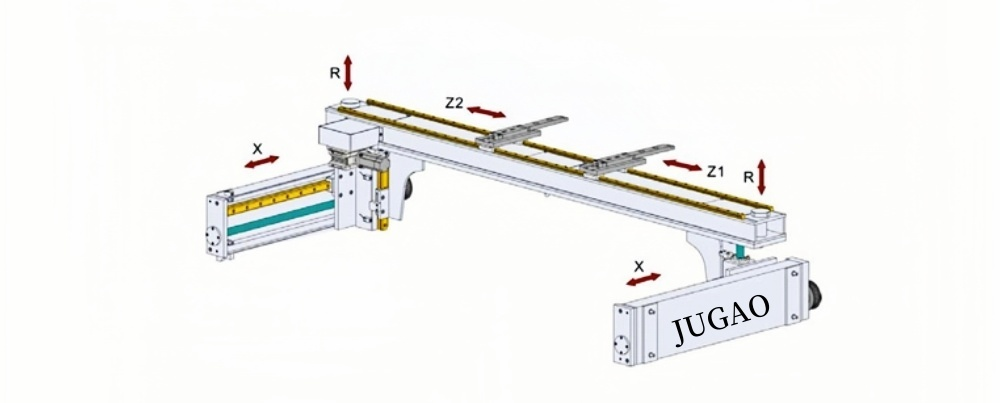

Обычно листогибочные прессы с числовым программным управлением могут управлять только осями X и Y. В отличие от них, CNC-листогибочный пресс способен управлять как минимум тремя осями плюс еще одной дополнительной осью. Также возможны конфигурации с четырьмя осями плюс одна, пятью осями плюс одна, шестью осями плюс одна, семью осями плюс одна, восемью осями плюс одна и так далее. Такое расширенное управление позволяет выполнять более сложные задачи по гибке изделий.

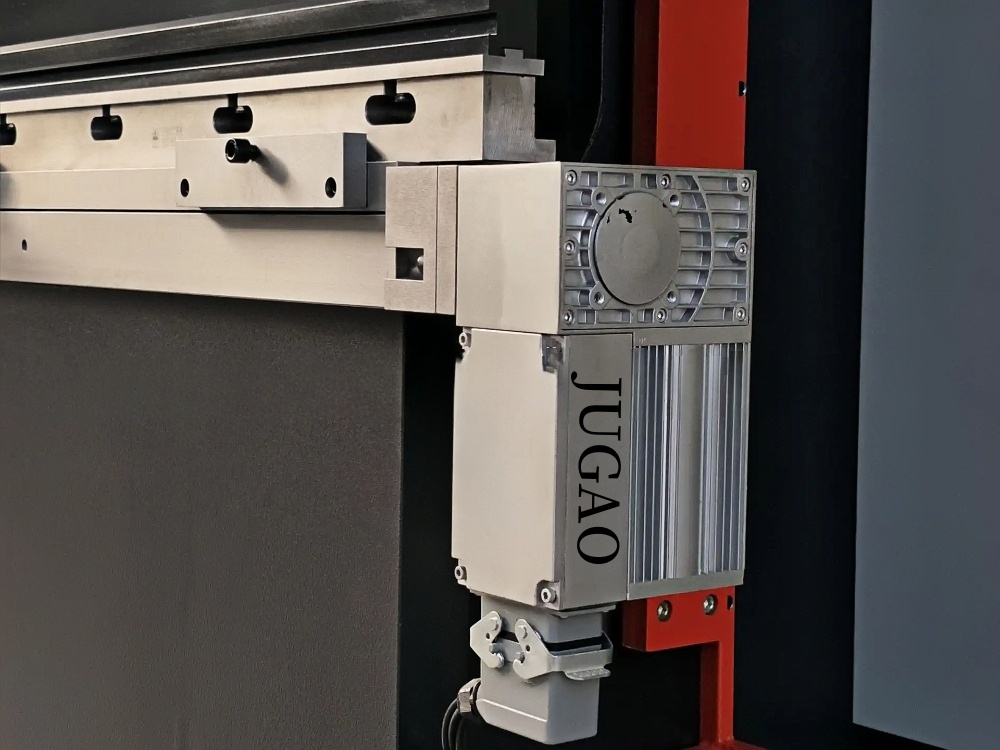

Дополнительные конфигурации

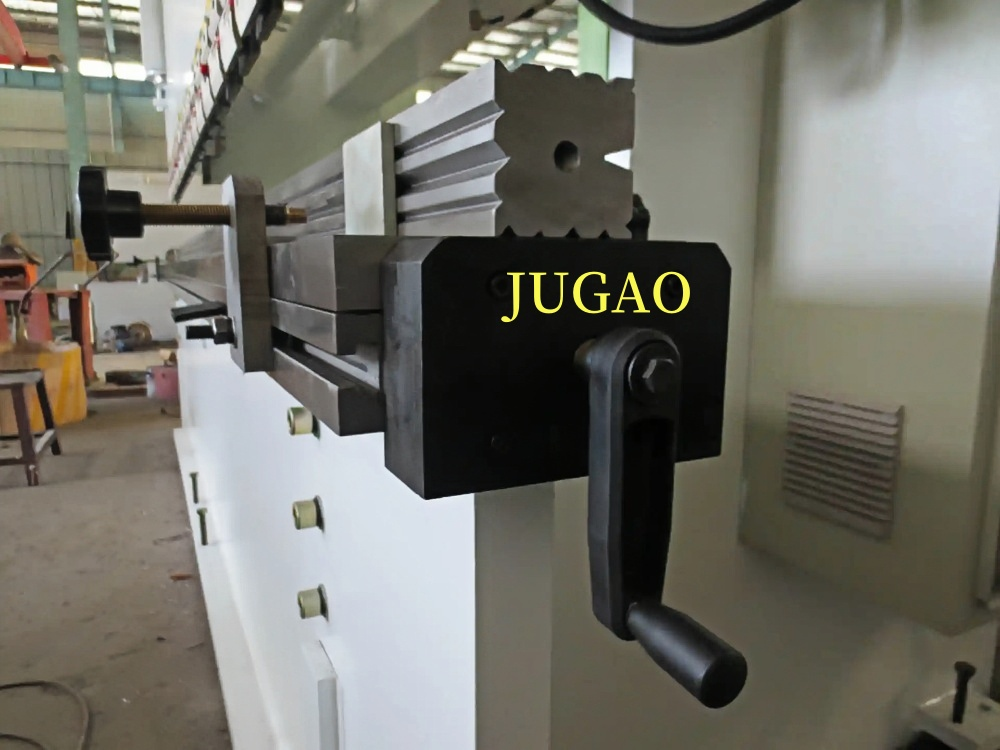

Для NC-листогибочного пресса мы используем механические быстрозажимные зажимы, ручные системы компенсации прогиба, ручные Z-упоры с регулировкой по высоте, шарико-винтовые пары и линейные направляющие, масляные охладители, а также световые завесы. В отличие от него, CNC-листогибочный пресс предлагает дополнительные опции по сравнению с NC-листогибочным прессом, включая выбор двусторонних зажимов типа TYOKKO или AMADA, гидравлических зажимов, роботизированных манипуляторов, листоподатчиков, лазерной защиты, лазерного измерения угла и сервонасосных агрегатов.

Заключение

Сравнение цен

Замечено, что для станков с усилием менее 200 тонн стоимость листогибочного пресса с ЧПУ более чем вдвое превышает стоимость листогибочного пресса с ЧПУ-управлением (NC). Напротив, когда усилие превышает 200 тонн, цена листогибочного пресса с ЧПУ составляет менее чем двойную стоимость листогибочного пресса с NC. Поэтому для задач, требующих большей мощности гибочного станка, листогибочный пресс с ЧПУ является более выгодным выбором.
