Поднимите эффективность вашего листогибочного пресса с системой управления DELEM DA-66T

DELEM DA-66T — это высокопроизводительное решение управления, разработанное для повышения как точности, так и производительности операций на листогибочном прессе. Интуитивно понятная конструкция и мощный функционал сделали его предпочтительным выбором для специалистов, стремящихся оптимизировать выпуск продукции и поддерживать стабильную работу оборудования.

В этом обзоре мы рассмотрим основные аспекты DELEM DA-66T — его ключевые компоненты, рабочий интерфейс и методы программирования. Независимо от уровня вашего опыта, владение DA-66T имеет решающее значение для совершенствования производственного процесса.

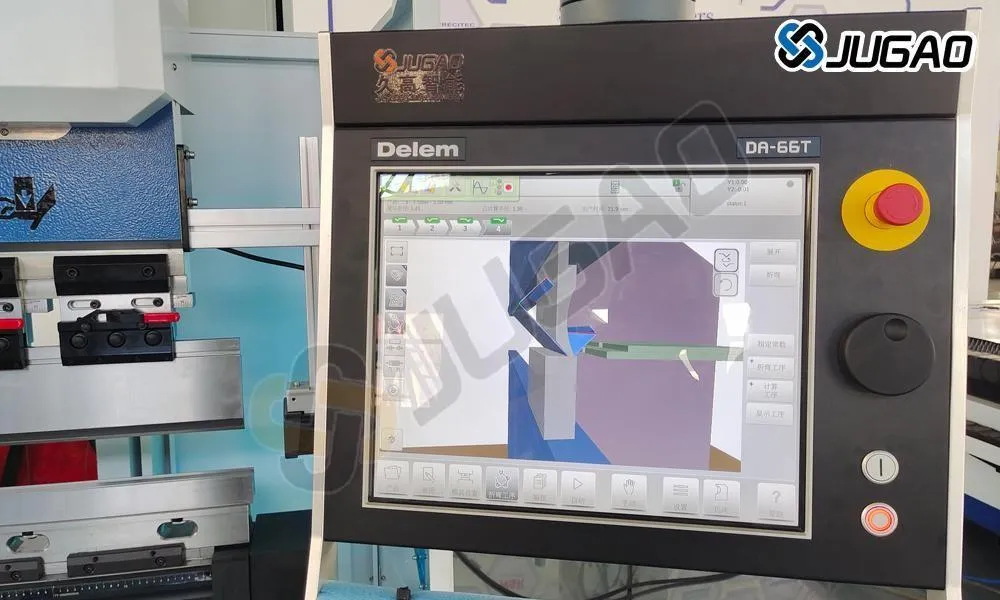

Блок управления: ядро системы

Выступая в роли центральной нервной системы вашего листогибочного пресса, блок управления DELEM DA-66T обеспечивает бесперебойное взаимодействие между оператором и станком. Его продуманная архитектура гарантирует надежную и точную работу. Освоение дисплея и параметров настройки имеет решающее значение для эффективной эксплуатации.

Ниже показана типовая компоновка блока управления:

Фактическая комплектация вашего пульта управления может отличаться.

Управление осуществляется в основном через сенсорный экран. Помимо сенсорных элементов управления, на передней панели пульта расположены аварийная остановка, маховик, а также кнопки пуска и остановки. Специальные функциональные клавиши, которые могут быть установлены на верхней панели пульта, подробно описаны в руководстве пользователя DELEM DA-66T и поставляются производителем станка.

Передние элементы управления и USB-разъёмы

Расположенные на передней панели блока элементы управления и USB-разъемы обеспечивают удобный доступ для быстрых операций и управления данными.

Кнопка аварийной остановки, устанавливается производителем станка.

Маховик; ручное управление любой осью (оси Y + оси заднего упора).

Кнопка Stop и кнопка Start.

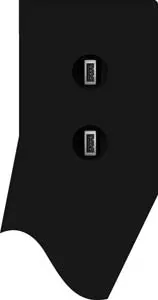

С правой стороны панели управления доступны два USB-порта для подключения внешних устройств, таких как флеш-накопители или внешняя клавиатура/мышь.

Эти разъемы позволяют легко обновлять программное обеспечение, выполнять резервное копирование данных и расширять функциональность станка, повышая эффективность вашего рабочего процесса.

Использование главного экрана DA-Touch Control для работы

Главный экран управления DA-Touch представляет собой удобную платформу для навигации по различным режимам работы и программирования. Ознакомившись с его компоновкой и возможностями, вы сможете эффективно переключаться между режимами, оптимизировать настройки и получать доступ к основным инструментам для управления гибочным прессом.

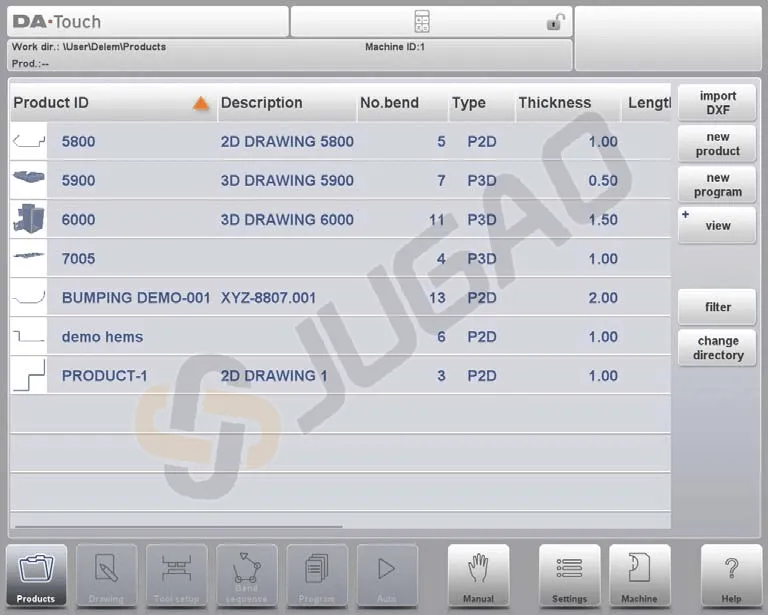

Главный экран управления DA-Touch выглядит следующим образом:

В зависимости от активной кнопки навигации экран будет отличаться. Вышеуказанный главный экран будет отображаться при активной функции Products. Достаточно коснуться различных режимов, чтобы выбрать нужный режим.

Структура главного экрана выглядит следующим образом:

Панель заголовка

В этой области можно найти сведения о логотипе, загруженном продукте, активном гибе, выбранном подкаталоге и, при активации, сервисной строке. Здесь же отображаются индикаторы станка.

Информационная панель

На информационной панели отображаются и доступны все функции и визуализация, относящиеся к выбранным режимам.

Панель команд

Панель команд является частью информационной панели и служит местом, где находятся элементы управления, относящиеся к информационной панели.

Панель навигации

Панель навигации — это область, где расположены все основные режимы. Элементы управления в виде больших кнопок с иконками позволяют напрямую переключаться с одного режима на другой.

Для создания новой программы и выбора программы из библиотеки изделий.

Для создания нового изделия или редактирования существующего изделия (графически).

Для настройки станка и изменения существующих наладок инструмента.

Для расчёта и изменения последовательности гибов.

Для создания новой CNC-программы или числового редактирования существующей CNC-программы.

Для запуска производства выбранного изделия/программы.

Для программирования всех параметров для выполнения одного гиба, не привязанного к программе.

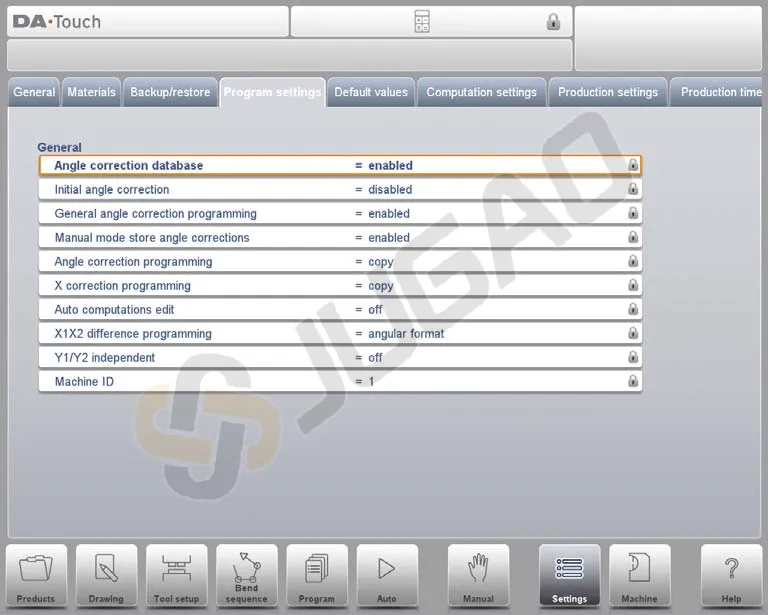

Пользовательские настройки и предпочтения, применимые к программированию новых изделий и программ.

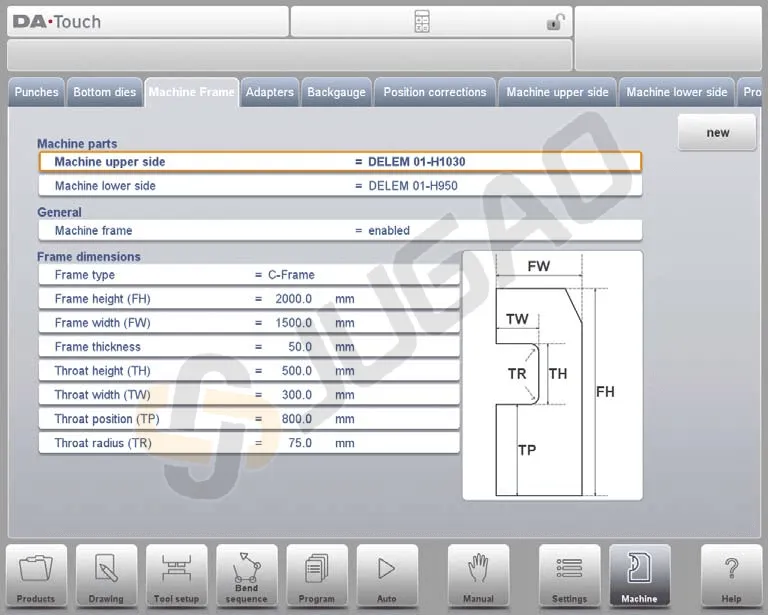

Пользовательские настройки и предпочтения, применимые к станку, библиотека оснастки, включая редактор инструмента, резервное копирование и восстановление данных, сведения о версии ПО и т. д.

В любой точке управления с помощью этой кнопки вы можете открыть систему справки, которая предоставит информацию с учётом контекста.

Создание новой программы изделия

Запуск новой программы изделия в DELEM DA-66T включает несколько ключевых этапов.

Введение и Подготовка

Начните с чёткого плана и подготовки, включая организацию рабочего места и материалов. Чтобы получить программу гибки для изделия, система управления предлагает возможность создать чертёж изделия и рассчитать корректную последовательность гибов. На основе этой информации формируется программа изделия.

Это выполняется в следующие шаги:

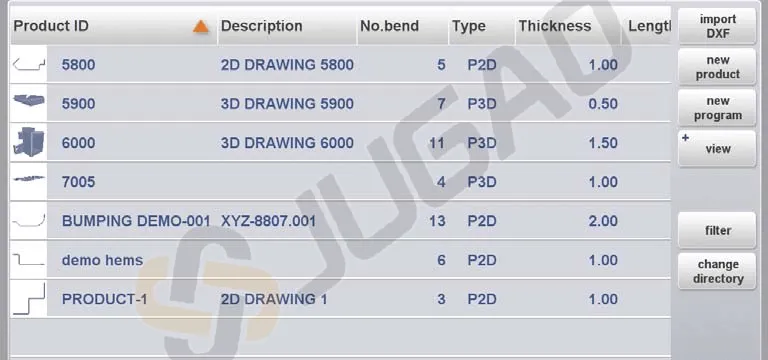

1.Перейдите в режим Products на панели навигации и начните новое изделие, нажав New Product.

2.Введите свойства изделия и начните рисовать 2D-профиль изделия в режиме Drawing.

3.Проверьте оснастку, внесите изменения или создайте новую наладку в режиме Tool Setup.

4.Используйте режим Bend Sequence, чтобы определить последовательность гибов, рассчитав её или изменив вручную по собственному усмотрению.

5.При необходимости измените числовую CNC-программу через режим Program.

6.Нажмите Auto и кнопку Start, чтобы изготовить запрограммированное изделие.

Перед началом программирования изделия необходимо выполнить следующие подготовительные действия.

• В библиотеке материалов должны быть запрограммированы правильные свойства материала. Вы можете найти её на странице Materials в режиме Settings.

• В библиотеке инструмента должны быть запрограммированы правильные инструменты. Инструменты необходимы для создания CNC-программы. Библиотеки для различных типов инструмента можно найти в режиме Machine.

Создание чертежа

В DELEM DA-66T вы можете использовать функцию черчения для визуализации вашего проекта. На этом этапе расчёт гибов или размеров не выполняется: можно создать любой профиль или чертёж.

Метод черчения на сенсорной панели управления основан на эскизе и задании значений.

Эскиз

В режиме эскиза пользователи могут создавать формы изделия и инструмента, нажимая на экран для задания точек линий, при этом приложение проводит линии между этими точками. С помощью функции перетаскивания пользователи могут изменять направление и длину линий, перемещая палец по экрану; при этом для точной настройки отображаются значения длины и угла.

Установка значений

Функция задания значений позволяет точно настраивать длину и углы линий в эскизах: достаточно дважды коснуться значения, чтобы открыть клавиатуру.

l Пользователи могут подтверждать ввод с помощью функции Enter или Enter-Next.

l Увеличение и уменьшение чертежей выполняется жестом сведения и разведения пальцев.

l Команда Fit-To-Screen позволяет подогнать чертёж под размер экрана.

l Перемещение и поворот объектов выполняются с помощью сенсорных жестов.

l Инструмент черчения поддерживает как 2D-, так и 3D-графические проекты.

l Функции включают масштабируемую толщину листа, автоматическое масштабирование и возможность редактировать размеры.

l Пользователи могут добавлять или удалять гибы, а также применять специальные операции гибки, такие как отбортовка или рихтовка.

l Существующие проекты можно изменять и сохранять как новые изделия, что обеспечивает гибкость и точность.

Определение последовательности гибов

Когда чертёж изделия завершён, система управления предлагает режим Tool setup для программирования точной наладки инструмента в соответствии с его расположением на станке. После этого можно выбрать режим Bend Sequence, чтобы определить и смоделировать требуемую последовательность гибов.

Расчёт последовательности гибки

• Автоматический расчёт для минимального времени производства

• Интерактивное определение последовательности гибки

• Ручное определение последовательности гибки

Визуализация столкновений изделия с инструментом и машиной

Свободный выбор форм инструмента и машины

Назначение времени поворота, скорости заднего упора и т. д.

Расчёт длины заготовки

Индикация времени производства

Симуляция последовательности гибки

Программируемые позиции пальцев

Числовая программа

Меню Program предоставляет доступ к числовой программе изделия с двумя способами создания: ручным пошаговым вводом значений в режиме Products или формированием программы на основе графических симуляций гибки в режиме Drawing.

В DELEM DA-66T ручной ввод требует опыта оператора и не предусматривает проверку на столкновения, тогда как сгенерированные программы позволяют визуализировать процесс и вносить изменения в ходе производства. После завершения и сохранения чертежа с последовательностью гибки программа становится доступной, а система автоматически рассчитывает необходимое усилие и настройки станка, включая положения осей в зависимости от конфигурации станка.

Меню Auto и Manual, режимы производства

Меню Auto и Manual помогают вам работать в режимах производства. В режиме Auto программа изделия выполняет гибку непрерывно одну за другой, при этом можно использовать режим Step для поштучного запуска каждого гиба. Режим Manual работает независимо и позволяет запрограммировать и выполнить один гиб, обычно для проверки поведения системы гибки.

Резервное копирование данных, внешнее хранилище

Резервное копирование данных позволяет легко сохранять и извлекать программы с помощью внешних носителей. Файлы изделий и инструмента можно хранить на сетевом ресурсе или USB-накопителе, что обеспечивает резервное копирование данных и обмен файлами между системами управления Delem.

Использование средств программирования

Средства программирования на DELEM DA-66T, такие как справочные тексты и функции списка, упрощают ваши задачи программирования. В системе управления DELEM DA-66T вы можете использовать фильтр и оперативный поиск для быстрого перемещения, а также удобно вводить текст с буквенно-цифровыми и специальными символами. Такие инструменты, как калькулятор, сетевые функции и блокировка клавиш, повышают безопасность и точность работы. Следите за версиями программного обеспечения, чтобы получать последние улучшения.

Справочный текст

Система DELEM DA-66T оснащена встроенной функцией справки онлайн. Чтобы открыть окно справки для параметра, нажмите кнопку Help на панели навигации. Появится всплывающее окно с информацией об активном параметре.

Окно справки можно использовать следующим образом:

l Прокручивайте одним пальцем для навигации по тексту.

l Коснитесь верхней или нижней части экрана для перехода на предыдущую/следующую страницу.

l Используйте функцию Index для доступа к оглавлению и перехода по гиперссылкам.

l Нажмите «End», чтобы закрыть окно справки.

Функция списка выбора

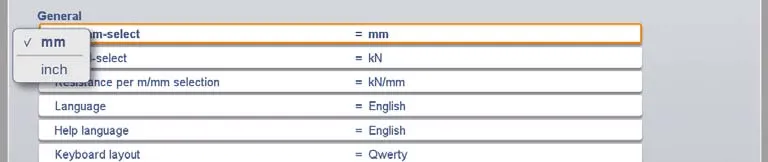

Некоторые параметры управления имеют ограниченный набор вариантов. Коснитесь параметра, чтобы открыть список значений для выбора; коснитесь вне списка, чтобы закрыть его без изменения текущего выбора.

Фильтр, оперативный поиск

В некоторых режимах доступны списки объектов, таких как изделия, инструменты или материалы, например в режиме Products для выбора изделия. Чтобы найти нужный элемент, используйте функцию фильтра, нажав кнопку Filter и введя часть идентификатора; список автоматически сузится до элементов, содержащих введённый текст.

Навигация

В некоторых режимах экраны программы организованы во вкладки, которые можно легко выбрать касанием. Если вкладка отображается не полностью, можно провести по строке вкладок горизонтально, чтобы вывести нужную вкладку на экран и выбрать её.

Ввод и редактирование текста

Курсор позволяет вставить определённое значение или текст в нужное место существующего ввода простым касанием требуемой позиции. Клавиатуру в этом многострочном редакторе можно показывать или скрывать с помощью клавиши со стрелкой в левом нижнем углу.

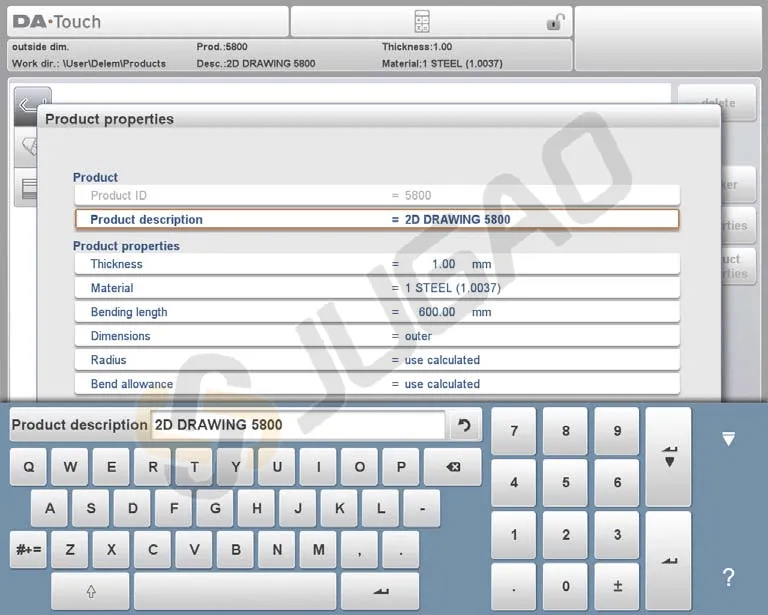

Ввод буквенно-цифровых символов и специальных символов

Система управления DELEM DA-66T оснащена удобным интерфейсом, разработанным для упрощения работы на листогибочном прессе благодаря гибким возможностям ввода. Вот основные функции:

l Поддержка буквенно-цифровых и специальных символов: Экранная клавиатура поддерживает буквенно-цифровые и специальные символы, что позволяет легко вводить широкий спектр данных по мере необходимости.

l Ввод с учётом контекста: При редактировании числовых полей клавиатура автоматически ограничивает ввод только цифрами, а буквенно-цифровые варианты отображаются серым цветом. Для полей, допускающих текст, доступна полная клавиатура.

l Доступ к специальным символам: Специальные символы, такие как ?, %, и –, легко доступны через специальную кнопку в левом нижнем углу клавиатуры.

l Поддержка расширенных символов: При нажатии и удержании клавиши можно получить доступ к расширенным вариантам символов, таким как á, à, â, ã, ä, å, æ, что повышает гибкость ввода данных.

Эти функции разработаны для повышения эффективности и точности работы с системой управления DELEM DA-66T.

Калькулятор

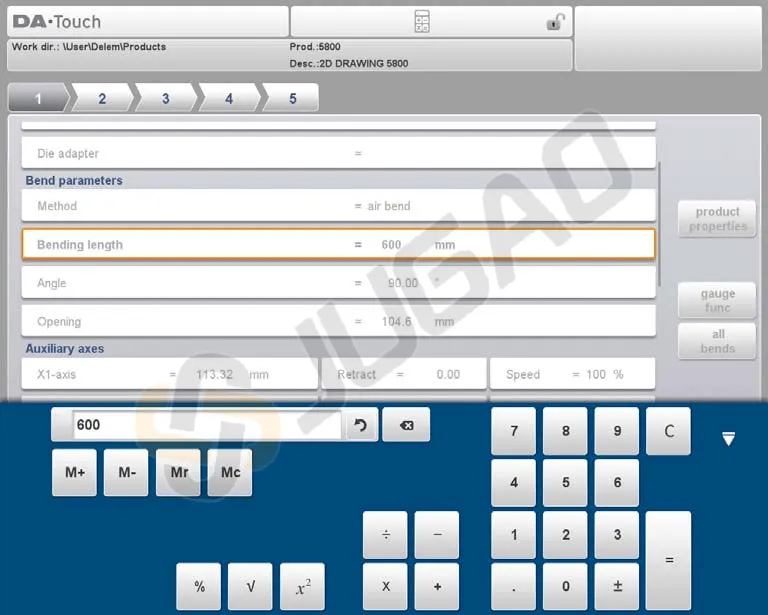

Система управления DELEM DA-66T оснащена удобной функцией «настольного калькулятора», которая повышает эффективность работы операторов листогибочного пресса. Основные возможности этой функции включают:

l Простой доступ: Калькулятор можно открыть прямо в верхней части экрана, выбрав значок калькулятора.

l Полный набор функцийКалькулятор включает базовые арифметические операции (сложение, вычитание, умножение и деление), а также расширенные функции, такие как вычисление процента, квадратного корня, возведение в квадрат и операции с памятью.

l Бесшовная интеграцияОператоры могут легко переключиться на калькулятор во время ввода значений параметров. Калькулятор автоматически использует значение параметра в качестве ввода, а результат напрямую возвращается в поле параметра.

l Эффективная работа с даннымиНет необходимости вручную копировать и вставлять данные; вычисленное значение бесшовно интегрируется сразу после ввода и подтверждения в строке ввода параметра.

Эти функции DELEM DA-66T позволяют операторам эффективно выполнять расчеты и интегрировать их в рабочий процесс, повышая общую производительность.

Сеть

Система ЧПУ оснащена сетевым интерфейсом. Сетевая функция предоставляет операторам возможность импортировать файлы изделий непосредственно из сетевых каталогов или экспортировать готовые файлы изделий в нужный сетевой каталог.

Функция блокировки клавиш

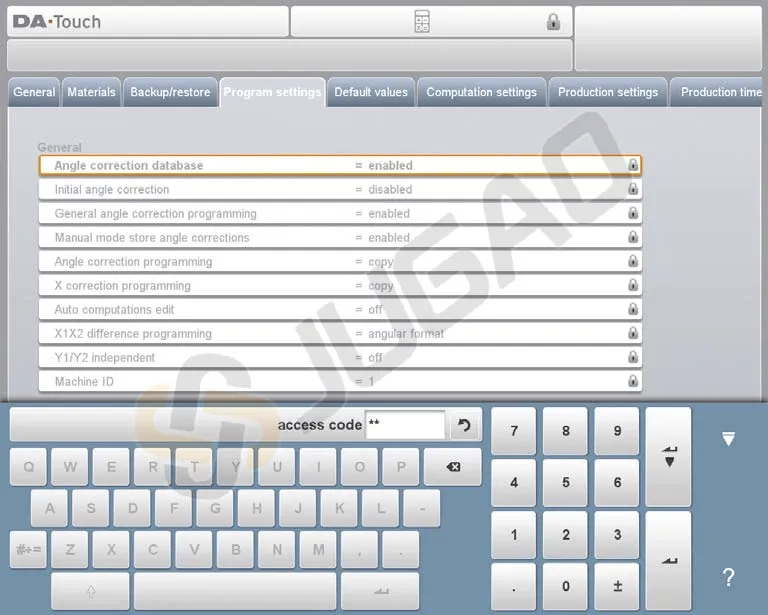

Система управления DELEM DA-66T оснащена эффективной функцией блокировки клавиш, предназначенной для защиты работы вашего листогибочного пресса. Вот как это работает:

l Два уровня защитыСистема предусматривает два уровня блокировки — блокировку программы и блокировку машины.

ü Блокировка программыОна позволяет выбирать и запускать изделие только в автоматическом режиме. Изменения ограничены, что обозначается серым символом замка.

ü Блокировка машиныОна полностью исключает использование как станка, так и системы управления, что обозначается красным символом замка.

l Простой процесс блокировки/разблокировкиВы можете заблокировать систему управления, коснувшись символа замка в верхней части экрана. В зависимости от используемого кода система перейдет либо в режим блокировки программы, либо в режим блокировки машины. Для разблокировки достаточно ввести соответствующий код.

l Визуальные индикаторыПри активной блокировке программы рядом с параметрами отображаются символы замка, чтобы наглядно показать, что изменения не допускаются. После разблокировки эти символы исчезают.

l Настраиваемые кодыПользователи могут при необходимости менять коды. Подробные инструкции по управлению этими кодами приведены в руководстве по установке.

Используя функцию блокировки клавиш DELEM DA-66T, вы можете эффективно защитить рабочие процессы и предотвратить несанкционированные изменения настроек вашего листогибочного пресса.

Панель функций OEM

Система управления DELEM DA-66T включает функции, которые могут настраиваться производителями оборудования для повышения функциональности и предоставления важной информации во время работы листогибочного пресса. Вот как это работает:

l Специальные индикаторыВ правом верхнем углу экрана предусмотрена область для специальных индикаторов, состав которых может отличаться в зависимости от реализации производителем оборудования. Эти индикаторы позволяют быстро визуально распознавать определенные состояния машины или предупреждения.

l Панель функций OEMКоснувшись правого верхнего угла, операторы могут открыть панель функций OEM. Эта панель предоставляет специальные функции, связанные с данными индикаторами, и разработана для плавной интеграции с конкретными возможностями оборудования.

Версии программного обеспечения

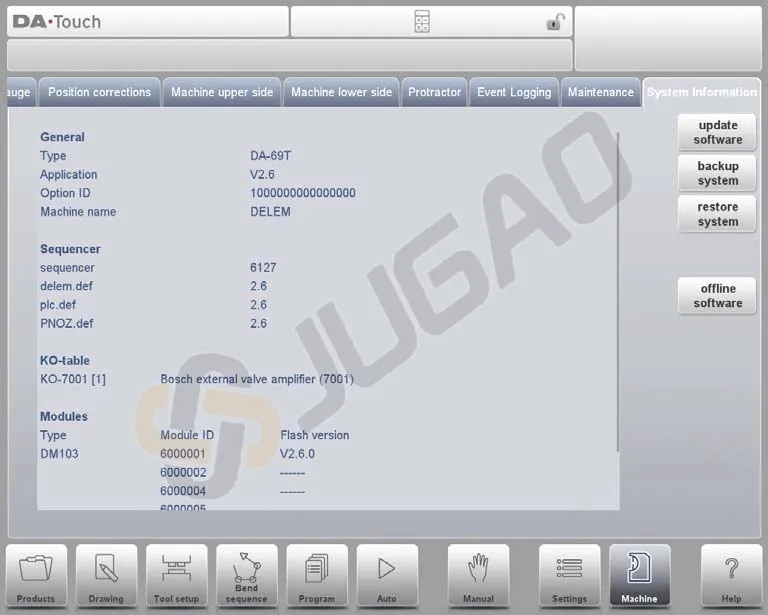

Версия программного обеспечения в вашем пульте отображается на вкладке System Information в меню Machine.

Основной номер версии увеличивается при добавлении значимых новых функций, которые могут изменить обычный рабочий процесс и потребовать дополнительного объяснения. Напротив, дополнительный номер версии повышается при улучшениях, не влияющих на рабочий процесс, а номер обновления используется для исправлений существующей версии программного обеспечения.

Заключение

Грамотное использование системы управления DELEM DA-66T может значительно повысить эффективность работы вашего листогибочного пресса. Имейте эти рекомендации в виду, а за подробной поддержкой или дополнительными вопросами обращайтесь к нашей команде.
