Как работать на гильотинных ножницах JUGAO (E21S)

Оглавление

1. Заправка маслом и подключение кабелей

￮ Правильная заправка гидробака маслом

￮ Правильное подключение трехфазного питания

￮ Включите основное питание

￮ Включите выключатель питания станка

￮ Подключите к станку ножной педальный переключатель

￮ Включите систему управления

￮ Снимите аварийный стоп и запустите масляный насос

￮ Проверьте направление вращения главного двигателя

￮ Подтвердите правильное направление вращения

￮ Если вращение против часовой стрелки

￮ Нажмите аварийный стоп

￮ Поменяйте местами два провода питания

2. Порядок запуска станка

￮ Включите основное питание станка

￮ Поверните ключ управления питанием в положение ON

￮ Снимите аварийный стоп и запустите масляный насос

￮ Дождитесь инициализации системы

3. Работа с параметрами системы

￮ Режим одиночной резки

￮ Ручное пошаговое управление

￮ Правила безопасности при регулировке скорости

￮ Переместите курсор к параметру XP

￮ Введите значение 100 и подтвердите

￮ Нажмите кнопку «Пуск»

￮ Режим непрерывной автоматической работы

￮ Нажмите кнопку P, выберите номер программы и подтвердите

￮ Установите количество шагов программы на 3 и подтвердите

￮ Откройте интерфейс настройки шага 1

￮ Выберите XP, введите 150, подтвердите

￮ Откройте интерфейс настройки шага 2

￮ Выберите XP, введите 100, подтвердите

￮ Откройте интерфейс настройки шага 3

￮ Нажмите кнопку «Пуск»

4. Операция резки

￮ Резка в однократном режиме

￮ Правильно установите металлический лист

￮ Выровняйте лист по упорам заднего упора

￮ Нажмите ножную педаль, чтобы выполнить рез

5. Контроль размеров

￮ Измерьте длину исходного листа (455)

￮ Измерьте длину готового листа (355)

6. Регулярное техническое обслуживание

￮ Устранение неисправностей держателя ножа

￮ Проверьте манометр давления в аккумуляторе

￮ Помощник удерживает кнопку заправки

￮ Восстановите нормальный рабочий режим гильотинных ножниц

7. Процедура выключения

￮ Нажмите красную кнопку Stop

￮ Активируйте кнопку аварийной остановки

￮ Выключите главный выключатель питания

Овладение работой гильотинных ножниц JUGAO (E21S) — ключ к эффективной и точной резке металла. Это руководство упрощает сложную настройку параметров, помогая вам легко добиваться идеального реза.

Чтобы работать на гильотинных ножницах JUGAO E21S, сначала включите установку и задайте параметры резки через контроллер E21S. Отрегулируйте зазор между ножами, положение заднего упора и длину реза в соответствии с характеристиками материала. Надежно зафиксируйте металлический лист и запустите цикл резки для получения точного результата.

Ниже приведено подробное пошаговое руководство для бесперебойной и эффективной работы резки.

1. Заливка масла и подключение кабелей

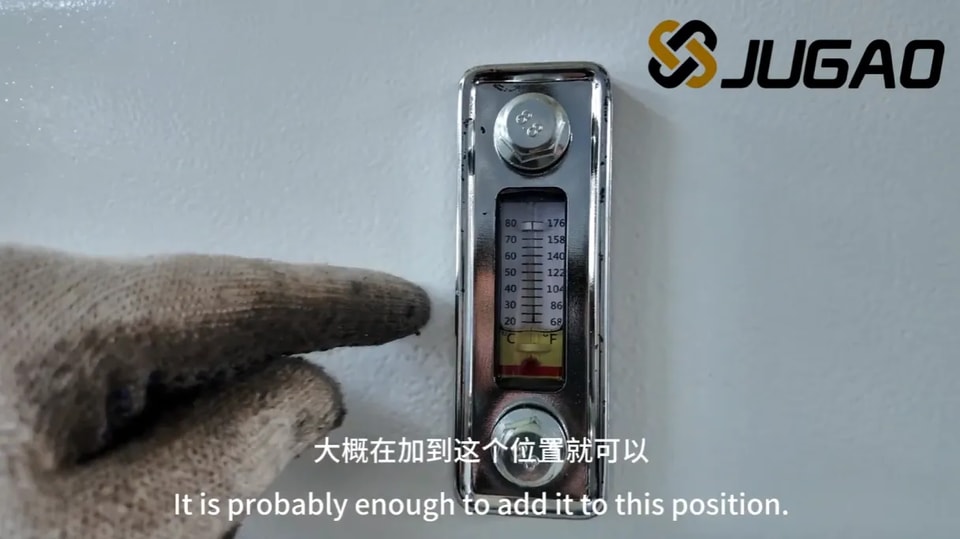

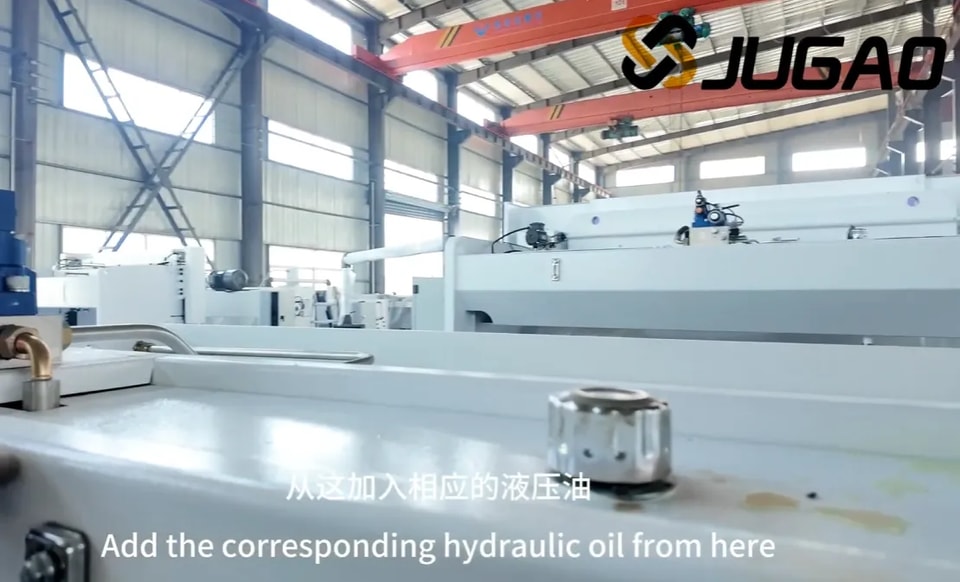

Правильная заправка гидробака маслом

Чтобы обеспечить максимальную производительность гидравлической системы, используйте только противоизносное гидравлическое масло, соответствующее требованиям производителя. Найдите на станке специальное заливное отверстие и медленно заливайте масло в бак, контролируя уровень по указателю. Не допускайте перелива или недолива, так как это ухудшает работу станка. Высококачественное противоизносное гидравлическое масло снижает износ компонентов, продлевает срок службы и обеспечивает стабильную работу гидросистемы. В процессе всегда соблюдайте инструкции по безопасности и требования руководства по эксплуатации.

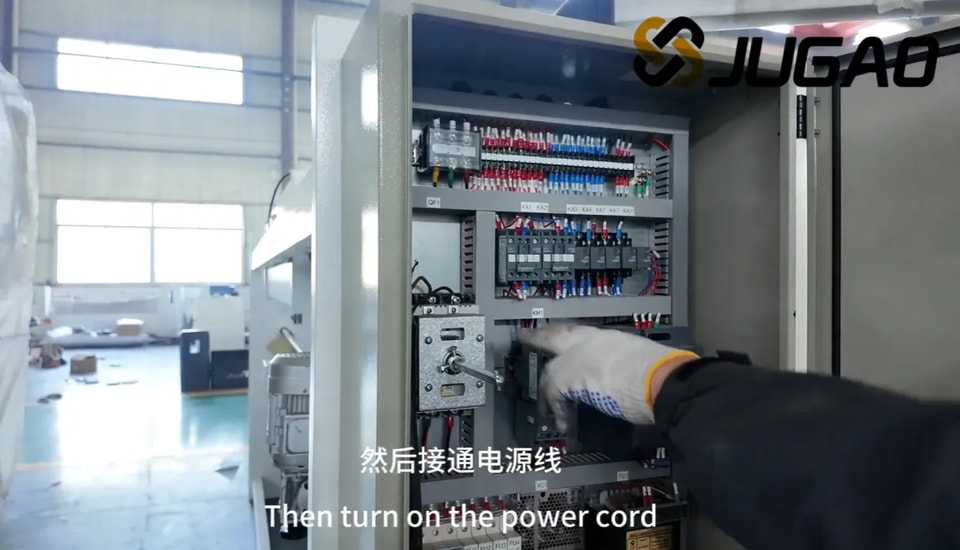

Правильное подключение трехфазного питания

Для безопасного подключения к трехфазной сети убедитесь, что напряжение и частота питания соответствуют номинальным параметрам станка. Выключите основное питание и проверьте клеммы на наличие повреждений. Используйте изолированные кабели для подключения силовых проводов станка к фазам L1, L2, L3 и надежно присоедините провод заземления, чтобы предотвратить поражение электрическим током. Восстановите питание и проверьте нормальную работу станка. Строго соблюдайте нормы электробезопасности, чтобы избежать несчастных случаев и повреждения оборудования.

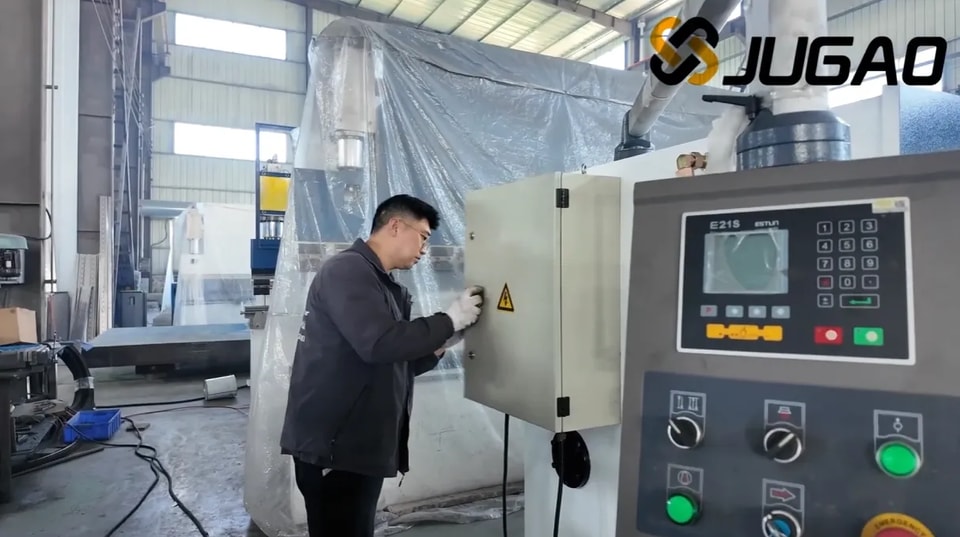

Включите основное питание

Найдите главный выключатель питания рядом с панелью управления и переведите его в положение ON. Проверьте, чтобы все индикаторы на панели управления загорелись нормально. Этот шаг подготавливает станок к работе. Перед дальнейшими действиями обязательно надевайте средства индивидуальной защиты и уберите из зоны резки все препятствия.

Включите выключатель питания станка

Убедитесь, что питание полностью подключено и кнопка аварийной остановки отпущена, затем переведите главный выключатель питания (обычно расположен сбоку или на задней панели) в положение ON. Следите за сигналами запуска на панели управления и проверьте исправность всех защитных устройств. Правильное включение обеспечивает готовность к работе и снижает риск ошибок.

Подключите к станку ножной педальный переключатель

Для безопасности сначала отключите питание станка. Найдите разъем педального переключателя у основания станка, совместите и надежно вставьте соединитель, чтобы исключить плохой контакт во время работы. Проложите кабель так, чтобы избежать его запутывания и помех. Восстановите питание и проверьте работу педали. Правильное подключение обеспечивает отзывчивое управление и снижает вероятность неисправностей.

Включите систему управления

Найдите на панели выключатель питания системы управления. Убедитесь, что рядом с зоной резки нет посторонних предметов, затем переведите выключатель в положение ON. Прислушайтесь к звукам запуска или проверьте индикаторы, чтобы убедиться в успешном включении. Перед дальнейшей работой еще раз проверьте готовность системы на дисплее.

Снимите аварийный стоп и запустите масляный насос

Полностью отпустите кнопку аварийной остановки, чтобы снять состояние защитного отключения. Нажмите кнопку запуска масляного насоса, чтобы создать гидравлическое давление, необходимое для нормального движения станка. Перед переходом к следующим операциям убедитесь, что насос работает плавно.

Проверьте направление вращения главного двигателя

Неправильное направление вращения двигателя приводит к сбоям в работе, снижению эффективности или повреждению оборудования. На короткое время включите станок и проверьте направление вращения по стрелке на корпусе или в руководстве. Если вращение неверное, измените подключение проводов согласно инструкции или обратитесь к специалисту. Регулярная проверка направления вращения сохраняет производительность и срок службы.

Подтвердите правильное направление вращения

Для стандартной работы главный двигатель должен вращаться по часовой стрелке. Вращение против часовой стрелки указывает на ошибку в подключении и может создать риск для безопасности или вызвать механические повреждения. При обнаружении ненормального вращения немедленно остановите станок и исправьте подключение.

Если вращение против часовой стрелки

Вращение против часовой стрелки указывает на проблему в проводке. Сначала полностью отключите питание. Для трехфазных двигателей достаточно поменять местами любые два силовых провода, чтобы изменить направление вращения. Если проблема не исчезает, проверьте контроллер или обратитесь к профессиональному сервису.

Нажмите аварийный стоп

Кнопка аварийной остановки — важнейший элемент безопасности. Сильно нажмите ее, чтобы немедленно отключить питание и остановить движение в случае неисправности, смещения или опасности. Перед каждой работой убедитесь, что аварийная остановка работает исправно.

Поменяйте местами два провода питания

Перед изменением проводки полностью отключите питание. Используйте изолированный инструмент, чтобы ослабить клеммы двух силовых проводов, поменяйте их местами и надежно затяните. Перед включением еще раз проверьте соединения, чтобы обеспечить безопасную и правильную работу.

2. Порядок запуска станка

Включите основное питание станка

Убедитесь в надежности кабельных соединений, затем переведите главный выключатель питания в положение ON. Дождитесь инициализации системы управления и проверьте наличие сообщений об ошибках. Устраните предупреждения согласно руководству, прежде чем продолжать.

Поверните ключ управления питанием в положение ON

Вставьте ключ управления питанием и поверните его по часовой стрелке, чтобы активировать систему управления. Проверьте, что все индикаторы на панели работают нормально. Этот шаг запускает внутренние системы и подготавливает станок к работе.

Снимите аварийный стоп и запустите масляный насос

Отпустите кнопку аварийной остановки, чтобы сбросить блокировки безопасности. Запустите масляный насос для подачи гидравлической энергии. Перед переходом к настройке параметров убедитесь в стабильной работе насоса.

Дождитесь инициализации системы

Дайте системе завершить самопроверку и инициализацию компонентов. Не прерывайте процесс загрузки, чтобы избежать системных ошибок. Если загрузка занимает слишком много времени, проверьте питание, соединения или состояние программного обеспечения.

3. Работа с системными параметрами

Режим одиночной резки

Режим Single поддерживает выполнение одного реза за раз и идеально подходит для индивидуальных или мелкосерийных работ. Выберите режим Single, задайте параметры, установите материал и выполните резку. Перед каждым резом обязательно перепроверяйте настройки и условия безопасности.

Ручное пошаговое управление

Перейдите на страницу ручного управления, чтобы вручную регулировать положения осей. Отслеживайте на дисплее данные осей X, A и G в реальном времени для точного позиционирования.

Правила безопасности при регулировке скорости

Плавно регулируйте скорость в сторону увеличения или уменьшения. Низкая скорость рекомендуется для наладки и деликатных материалов, чтобы повысить точность управления и защитить детали станка.

Переместите курсор к параметру XP

С помощью клавиш направления или поворотного энкодера переместите курсор к параметру XP на экране контроллера. Точное позиционирование обеспечивает корректный ввод параметра.

Введите значение 100 и подтвердите

Введите значение 100 для параметра XP и нажмите подтверждение. Убедитесь, что отображаемое значение совпадает с введённым, чтобы обеспечить точность резки.

Нажмите кнопку «Пуск»

После подтверждения всех параметров и установки материала нажмите Run, чтобы запустить цикл резки. Следите за работой на предмет отклонений и держите защитные ограждения на месте.

Режим непрерывной автоматической работы

Режим Continuous выполняет автоматические повторяющиеся циклы и подходит для массового производства. Предустановленные программы обеспечивают стабильную резку и сокращают необходимость ручного вмешательства. В ходе непрерывной работы держите системы безопасности активированными.

Нажмите кнопку P, выберите номер программы и подтвердите

Нажмите кнопку P, чтобы открыть меню программы. Выберите существующую программу или напрямую введите номер программы, затем подтвердите выбор.

Установите количество шагов программы на 3 и подтвердите

На странице настроек программы установите общее число шагов на 3 и подтвердите. Это задаёт многосеквенционный цикл резки.

Откройте интерфейс настройки шага 1

Откройте страницу настройки первого шага, чтобы задать размеры реза для первого цикла.

Выберите XP, введите 150, подтвердите

Выберите параметр XP, введите 150 и сохраните настройку.

Откройте интерфейс настройки шага 2

Откройте страницу настройки второго шага для следующего размера реза.

Выберите XP, введите 100, подтвердите

Установите XP на 100 и подтвердите значение.

Откройте интерфейс настройки шага 3

Перейдите на экран настройки третьего шага, чтобы завершить настройку программы.

Выберите XP, введите 120, подтвердите

Введите 120 для параметра XP и подтвердите, чтобы завершить программирование.

Нажмите кнопку «Пуск»

Проверьте всю программу и позиционирование материала, затем нажмите Run, чтобы начать непрерывную автоматическую резку.

4. Операция резки

Резка в однократном режиме

В режиме Single каждое нажатие педали выполняет один рез. Перед каждым резом выполняйте настройку и выравнивание материала для высокой точности.

Правильно установите металлический лист

При выключенном станке установите лист к заднему упору или передней направляющей. Убедитесь, что он закреплён прочно и устойчиво, чтобы избежать смещения во время резки.

Выровняйте лист по упорам заднего упора

Плотно прижмите лист к упорным пальцам, чтобы обеспечить стабильное позиционирование и точную длину реза. Перед резкой ещё раз проверьте выравнивание.

Нажмите ножную педаль, чтобы выполнить рез

Убедитесь, что лист установлен правильно, затем сильно нажмите на педаль, чтобы начать резку. Держите руки подальше от зоны ножа. Отпустите педаль после завершения реза.

5. Контроль размеров

Измерьте длину исходного листа (455)

Используйте точный измерительный инструмент, чтобы до резки проверить исходную длину листа (цель: 455) и убедиться, что материал соответствует требованиям.

Измерьте длину готового листа (355)

После резки измерьте размер заготовки (цель: 355). При отклонении откорректируйте параметры станка и проведите повторное испытание. Регулярный контроль снижает отходы и обеспечивает качество.

6. Регламентное обслуживание

Устранение неисправностей держателя ножа

Если держатель ножа не режет, не поднимается или не реагирует на педаль: проверьте износ ножа, удалите возможные препятствия в держателе, проверьте давление и утечки в гидросистеме, а также исправность и подключение педали.

Проверьте манометр давления в аккумуляторе

Медленно откройте шаровой клапан и наблюдайте за манометром аккумулятора. Убедитесь, что давление остаётся в рекомендованном диапазоне. Ненормальные показания указывают на проблемы в гидросистеме.

Помощник удерживает кнопку заправки

Попросите второго оператора нажать и удерживать кнопку долива, чтобы стабилизировать поток масла во время пополнения гидросистемы. Это обеспечивает стабильное давление в системе и плавную работу.

Восстановите нормальный рабочий режим гильотинных ножниц

Когда давление в аккумуляторе достигнет примерно 10, одновременно закройте шаровой клапан и отпустите кнопку долива. Держатель ножа должен вернуться в исходное положение, и станок будет готов к нормальной работе.

7. Процедура выключения

Нажмите красную кнопку Stop

Найдите и нажмите красную кнопку Stop, чтобы остановить все выполняющиеся действия. Перед чисткой или обслуживанием убедитесь, что станок полностью остановлен.

Активируйте кнопку аварийной остановки

Нажмите кнопку аварийной остановки, чтобы перевести станок в безопасное состояние и предотвратить случайный запуск.

Выключите главный выключатель питания

Выключите главный выключатель питания на панели управления или в электрическом шкафу. Перед обслуживанием, регулировкой или уходом с рабочего места убедитесь, что все индикаторы погасли и питание полностью отключено.
