Если вы хотите освоить настройку штампа серии ET для вашего полностью электрического сервогибочного станка, вы попали по адресу. Я проведу вас через основные шаги для успешной реализации этой функции, оптимизируя ваши гибочные процессы с точностью и эффективностью. Понимание настройки штампа серии ET крайне важно для достижения точных и стабильных результатов, и в этой статье я предоставлю вам необходимые знания и техники, чтобы максимально эффективно использовать этот мощный инструмент. Независимо от того, новичок вы в системе или хотите усовершенствовать свои навыки, моя цель — вооружить вас знаниями для улучшения ваших производственных возможностей.

Шаг 1: Подготовка интерфейса пресс-формы

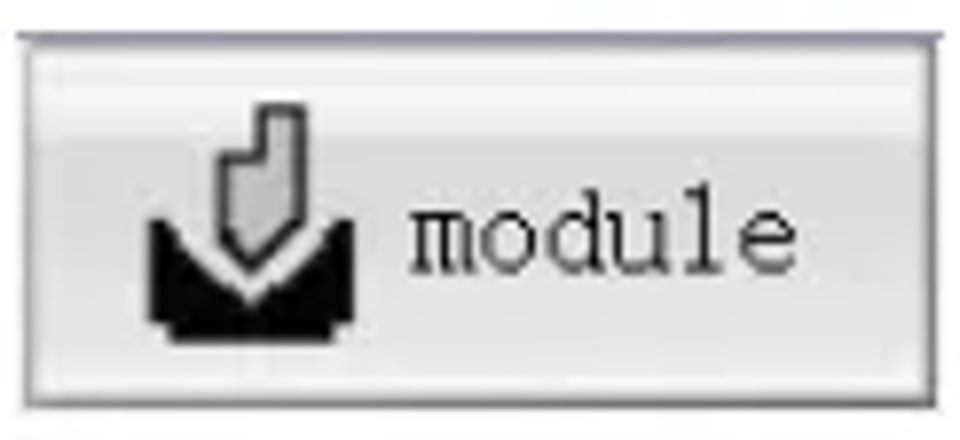

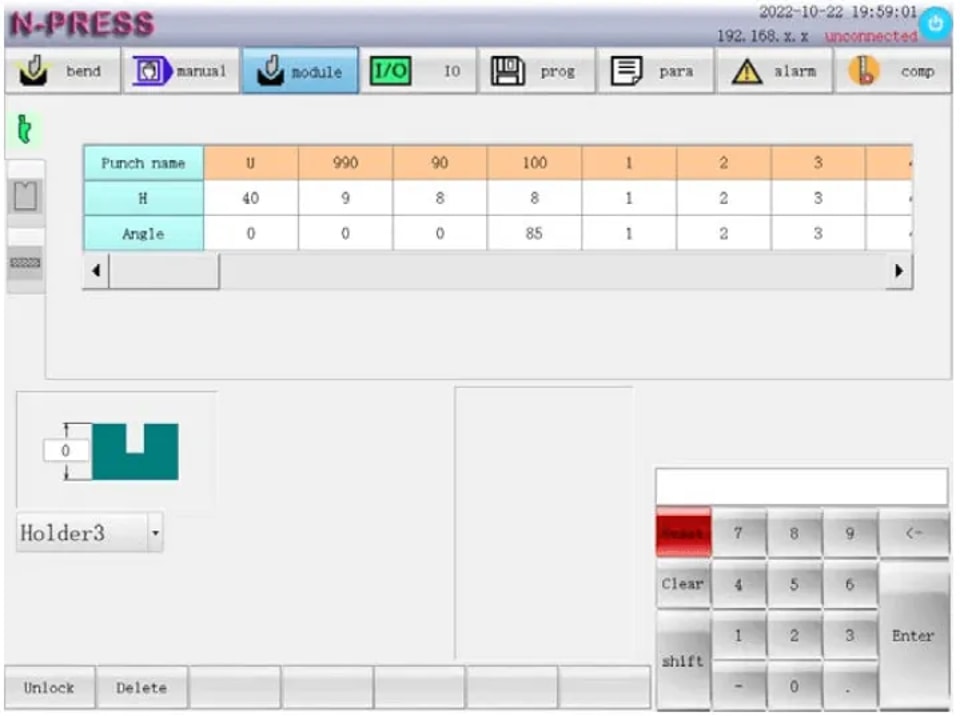

Нажмите функциональную клавишу, чтобы войти в интерфейс пресс-формы для установки параметров верхней и нижней форм и настройки характеристик материала.

Для начала настройки матрицы серии ET, тщательно установите нижнюю опору матрицы в соответствии с требованиями вашей текущей программы. Точная регулировка высоты подъема R имеет решающее значение. Когда размер изгиба слишком мал и включена функция избегания оси R; когда задняя шестерня X расположена спереди, R сначала поднимется на эту высоту, а затем опустится после завершения позиционирования, чтобы избежать удара задней шестерни о матрицу. Убедитесь, что эта настройка предотвращает контакт заднего упора с матрицей, повышая как безопасность, так и эффективность.

Шаг 2: Настройка параметров верхней формы

Выберите и настройте верхнюю форму, проверив её название и отрегулировав высоту и угол. Точность этих параметров имеет решающее значение для точных операций гибки. Правильная конфигурация позволяет устранить потенциальные проблемы, такие как неравномерные изгибы или смещение инструмента, обеспечивая успех вашего проекта.

Шаг 3: Установка параметров нижней формы

Для нижней формы введите основные параметры, включая название формы, высоту (HD), ширину V, угол (β) и радиус матрицы (Rd). Установите соответствующее безопасное расстояние, чтобы предотвратить непреднамеренный контакт с формой во время операций. Эти тщательные настройки обеспечивают безопасность и повышают производительность формы.

Шаг 4: Настройка материалов для настройки пресс-формы серии ET

Выбор подходящего материала

В серии ET настройки пресс-формы выбор подходящего материала является первым критическим шагом. Система позволяет пользователю выбирать из 10 типов материалов, включая предустановленные варианты, такие как железо (0), алюминий (1) и нержавеющая сталь (2). Кроме того, доступны варианты (3-9) для материалов, определяемых заказчиком. Важно отметить, что модуль упругости и предел прочности на растяжение для материалов по умолчанию являются постоянными, что обеспечивает согласованность.

Чтобы выбрать подходящий материал, учитывайте уникальные свойства, которые каждый из них привносит в процесс гибки, например:

Предел прочности при растяжении (σb): Также измеряется в МПа, предел прочности при растяжении обозначает максимальное напряжение, которое материал может выдержать при растяжении. Правильный ввод этого значения предотвратит сбои в процессе и улучшит качество конечного продукта.

Модуль упругости (E): Измеряется в МПа, он обозначает способность материала деформироваться упруго. Введите конкретный модуль для материалов, определённых заказчиком, чтобы обеспечить правильную обработку материала машиной.

Напряжение и компенсация прогиба

Правильное напряжение и компенсация прогиба имеют решающее значение для точной гибки. В настройке пресс-формы серии ET это включает регулировку механизма компенсации прогиба, который компенсирует неизбежный прогиб во время гибки. Ключевые компоненты включают:

l Значение напряжения (V): Определите и введите правильное значение напряжения, необходимое для механизма компенсации прогиба. Этот параметр обеспечивает адекватную работу механизма под электрическим воздействием.

l Значение компенсации (мм): Введите необходимую компенсационную величину смещения. Это рассчитывает физические корректировки, требуемые для поддержания точности и равномерности в операциях гибки.

Тщательно настраивая эти значения, операторы могут поддерживать постоянное качество во всех задачах гибки, значительно снижая количество дефектов продукции.

Эффективное использование подфункций настройки пресс-форм серии ET

Для оптимизации процесса настройки станка с помощью функции настройки пресс-форм серии ET крайне важно эффективно управлять данными о пресс-формах. Использование возможностей подфункций может значительно повысить операционную эффективность и снизить вероятность ошибок. Например, удаление ненужных записей, таких как нижняя матрица 'A1', гарантирует, что система остается организованной и удобной для навигации.

Удаление неиспользуемых данных о пресс-формах:

Использование подфункции удаления в настройке пресс-форм серии ET является простым и важным шагом к оптимизации процесса настройки. Следуйте этим шагам, чтобы удалить ненужные данные о пресс-формах:

1. Выберите матрицу: Определите и выберите название нижней матрицы 'A1' из списка матриц, которую вы хотите удалить.

2. Выполните команду удаления: Нажмите клавишу подфункции с надписью ' Delete '. Система автоматически удалит выбранный столбец данных, помогая поддерживать чистый и эффективный список пресс-форм.

Этот процесс проиллюстрирован на диаграмме, предоставленной в интерфейсе вашей панели управления, обеспечивая визуальное руководство при управлении данными о пресс-формах.

Заключение

Успешная реализация настройки пресс-форм серии ET имеет решающее значение для максимизации эффективности и точности вашего полностью электрического сервогибочного станка. Вкратце, сосредоточьтесь на ключевых шагах: точно откалибруйте настройки пресс-форм, убедитесь, что все компоненты надежно закреплены, и проверьте интеграцию системы числового программного управления для оптимальной производительности.

Следуя этим рекомендациям, вы будете хорошо подготовлены для повышения производительности и срока службы вашего оборудования. Для получения дополнительной помощи или чтобы узнать больше о наших продуктах, пожалуйста, не стесняйтесь обращаться в службу поддержки JUGAO или изучите дополнительные ресурсы, доступные на нашем веб-сайте.
