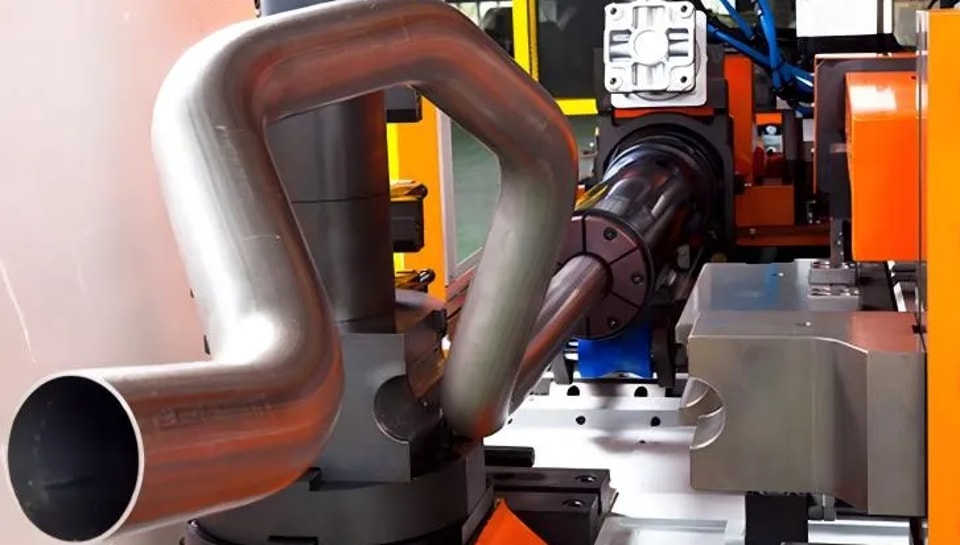

Ваш трубогибочный станок вибрирует ненормально? Не терпите — сначала проверьте эти узлы.

Если ваш трубогибочный станок трясется, работать невозможно. На поверхности трубы появляется рыбья чешуя, угол сильно колеблется, а направляющие и подшипники изнашиваются быстрее. Я видел, как многие пытаются при вибрации подстраивать скорость и параметры, но после всех усилий это не помогает. Проблема часто кроется в следующих узлах.

1. Воздух в гидросистеме

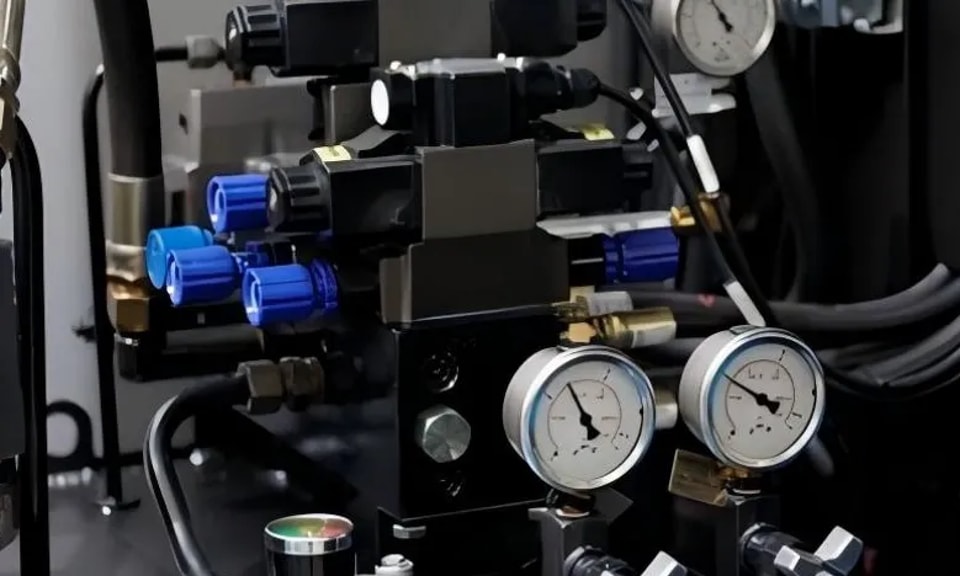

Это самая распространенная причина вибрации. Если уровень масла слишком низкий или ослабло соединение всасывающей трубы, насос затянет воздух, из-за чего стрелка манометра будет ходить туда-сюда, а гибочная рука — вибрировать. Как это определить? Послушайте, нет ли у насоса шипения всасываемого воздуха, и проверьте, нет ли пены в смотровом окне уровня масла. Решение: долейте масло в бак до метки, откройте воздушный клапан сверху цилиндра и несколько раз последовательно поднимите и опустите давление, чтобы удалить воздух. Также проверьте, не ослабло ли соединение всасывающей трубы.

2. Неправильно отрегулирован зазор между противоскладочной матрицей и гибочной матрицей.

Если зазор слишком большой, при гибке внутренняя сторона трубы будет «стучать», вызывая вибрацию. Попробуйте вставить лист бумаги формата A4; если он входит с небольшим сопротивлением, значит, примерно так и нужно. Зазор должен лишь соответствовать трубе и свободно скользить без заклинивания — это правильное состояние.

3. Слишком высокая скорость гибки.

Если скорость слишком высокая, деформация материала не успевает, и гибочная рука дергается, как при торможении. Попробуйте снизить скорость гибки до 30–50% от номинального значения. Если вибрация исчезнет, значит, причина была в этом. Особенно при гибке труб с малым радиусом медленнее — лучше, чем быстрее.

4. Ослабли механические соединения

Трубогибочные станки вибрируют каждый день, поэтому болты со временем ослабевают. Ослабление контргаек на шпинделе гибочной руки, шпоночных соединений между шестернями и валами, а также муфты ходового винта может создавать люфты, вызывая вибрацию из-за повторяющихся ударов. После остановки станка проверьте все крепежи ключом, особенно муфту энкодера—— если она ослабнет, угол будет смещаться.

5. Не затянуты анкерные болты или станок стоит не по уровню

Само оборудование качается, поэтому гибочная рука, естественно, будет вибрировать. Используйте уровень, чтобы проверить горизонтальность корпуса станка. Затяните анкерные болты динамометрическим ключом; если подложить снизу резиновые виброизолирующие прокладки, эффект будет лучше. Если пол неровный, обязательно надежно используйте подкладки.

6. Дорн и внутренняя стенка трубы трутся друг о друга.

Если шарнир дорна заклинило или он выдвинут слишком далеко, он будет упираться во внутреннюю стенку трубы, вызывая периодическую вибрацию от трения во время гибки. Проверьте, свободно ли вращается шарнир дорна, верните вылет на 0,5–1,5 мм до точки касания и нанесите на дорн больше смазки для гибки.

7. Вибрация самого масляного насоса или двигателя

Сильный износ масляного насоса или разрушенный подшипник двигателя также могут вызывать вибрацию всего станка. Включите масляный насос отдельно (без гибки трубы) и послушайте. Если сам насос издает металлический звук «стук-стук» или двигатель — ненормальный гул, значит, источник проблемы находится в силовом узле.

Рекомендуемый порядок поиска неисправности:

Не начинайте сразу разбирать станок. Сначала попробуйте снизить скорость (чтобы исключить проблемы со скоростью) → затем стравите воздух и отрегулируйте давление (чтобы исключить подсос воздуха в гидросистему) → затем подтяните болты (чтобы исключить механическое ослабление) → и наконец отрегулируйте матрицу и дорн (чтобы исключить проблемы изготовления). Действуйте поэтапно — это поможет вам найти причину большинства вибраций.

Вибрация — это крик оборудования о боли. Если не устранить проблему, пострадают шестерни, подшипники и направляющие. Потратьте сегодня полчаса, чтобы разобраться в причине; завтра сэкономите на замене крупных деталей.
