В металлообработке и переработке металла освоение основных узлов гильотинных ножниц имеет важное значение для производственного и ремонтного персонала. В этой статье системно объясняются конструкция, функции и значение каждого ключевого узла гильотинных ножниц, помогая пользователям полностью понять принцип работы оборудования и оптимизировать его производительность и срок службы.

Основные узлы гильотинных ножниц

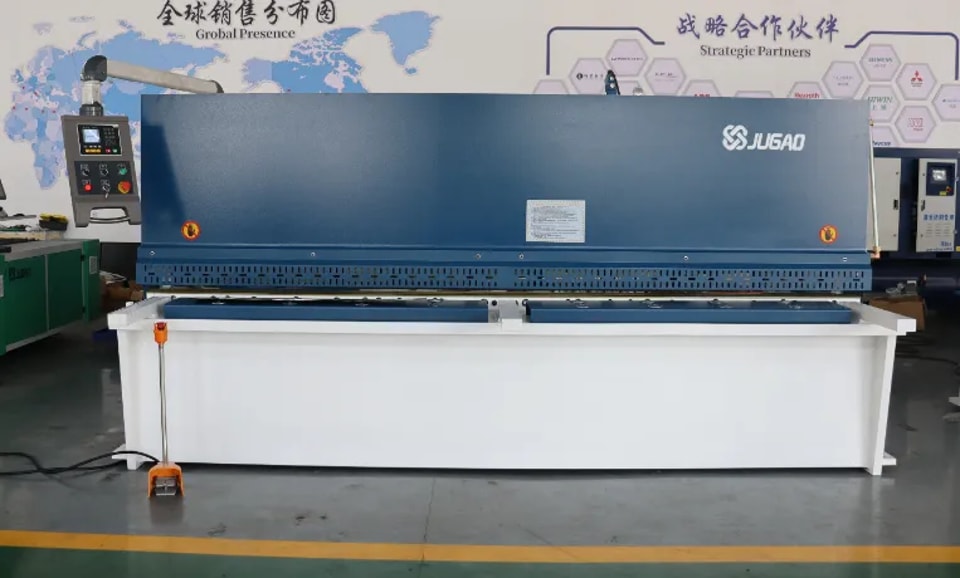

1. Рама

Рама является основной несущей конструкцией гильотинных ножниц, на которой установлены все передаточные и исполнительные механизмы. Она выполнена в виде цельносварной стальной конструкции, отличается высокой жёсткостью и отличной устойчивостью к деформации, обеспечивая стабильную работу при больших усилиях резания.

2. Держатель инструмента

Держатель инструмента служит для крепления верхнего ножа и соединён с гидроцилиндром, обеспечивая вертикальное возвратно-поступательное движение для передачи усилия резания и выполнения операции резки. Кроме того, на держателе инструмента установлен механизм заднего упора, позволяющий точно позиционировать заготовку по размеру.

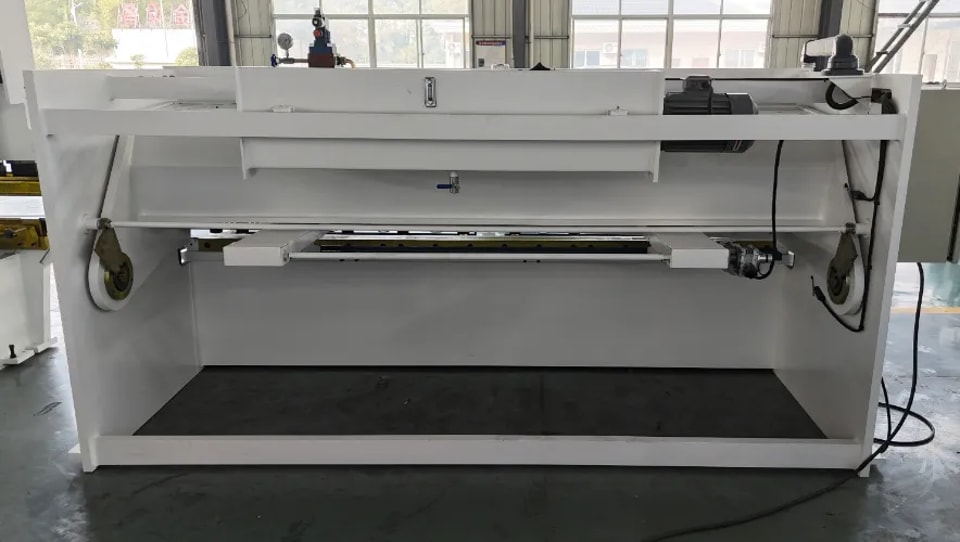

3. Механизм заднего упора

Этот механизм закреплён на держателе инструмента и в основном состоит из регулировочного двигателя, устройства точной настройки, узла подъёма упора, цифрового индикатора, приводного винта и направляющего стержня.
Под действием кнопки электрического управления двигатель вращает винт, перемещая задний упор вперёд и назад, что позволяет точно задавать длину листа и выполнять резку по заданному размеру.

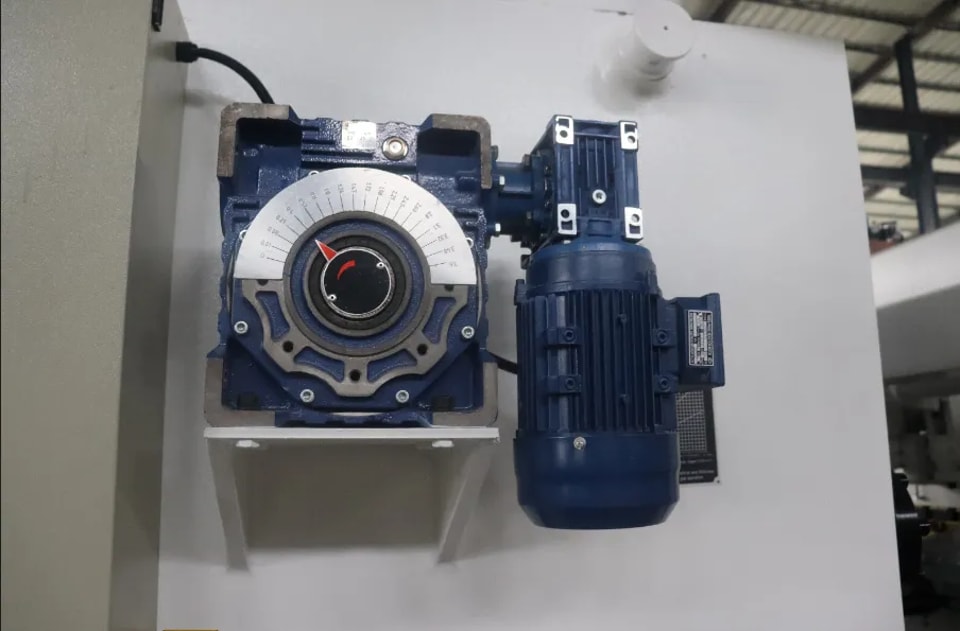

4. Регулировка зазора между ножами

Это устройство используется для регулировки зазора между верхним и нижним ножами в зависимости от типа материала и толщины заготовки, чтобы обеспечить оптимальный результат резки.
Правильно подобранный зазор может продлить срок службы ножей и обеспечить качество реза. Стандартный принцип регулировки — устанавливать зазор примерно на уровне 10% толщины листа.

5. Передний опорный стол

Передний опорный стол установлен на рабочем столе для поддержки металлического листа, что эффективно снижает трудозатраты оператора и облегчает подачу материала. Рабочий стол также оснащён боковым устройством позиционирования, которое помогает сохранять перпендикулярность обеих сторон отрезанного листа.

6. Прижим материала и защитный кожух

Прижим материала (прижимная лапка) используется для фиксации листа во время резки, предотвращая его смещение или подпрыгивание и обеспечивая точность реза.
Неподвижный защитный кожух установлен в нижней передней части оборудования и предотвращает случайное касание оператором ножа или прижимной лапки, снижая риск травм.

7. Система электрического управления

Электрическая система обеспечивает управляющее питание всего станка, в основном запуская двигатель масляного насоса для привода гидравлической системы. Она управляет электромагнитным клапаном в соответствии с командами оператора, приводит в движение держатель инструмента, а также обеспечивает перемещение заднего упора, регулировку зазора между ножами и управление углом реза.

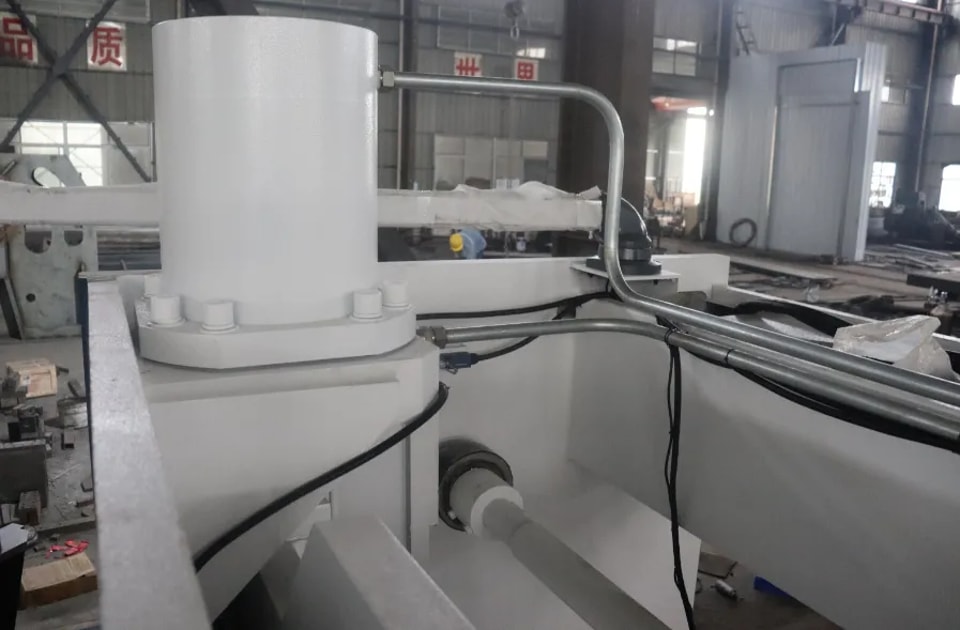

8. Гидравлическая система привода

Гидравлическая система состоит из основного масляного насоса, блока гидроклапанов, гидроцилиндра, прижимного цилиндра и маслопроводов.
Масляный насос обеспечивает стабильное усилие резания; блок клапанов управляет давлением и направлением потока масла; гидроцилиндр приводит в движение держатель инструмента для выполнения резки; прижимной цилиндр прижимает заготовку, обеспечивая точность обработки.

Рекомендации по обслуживанию компонентов гильотинных ножниц

Ежедневное обслуживание

Необходима регулярная очистка от металлической стружки, пыли и масла, чтобы все узлы находились в исправном рабочем состоянии. Проводите периодические проверки ножей, гидравлических контуров и электрических компонентов, чтобы заранее выявлять потенциальные неисправности и сокращать время простоя оборудования.

Устранение распространённых неисправностей

Неравномерный рез — самая распространённая проблема, обычно вызванная нарушением соосности ножей или неправильным позиционированием заднего упора. Своевременно отрегулируйте параллельность ножей и параметры заднего упора, чтобы восстановить нормальное качество резки.

Часто задаваемые вопросы

Каковы основные узлы гильотинных ножниц?

К основным компонентам относятся рама, держатель инструмента, задний упор, регулятор зазора ножей, прижимное устройство, электрическая система и гидравлическая система.

Как обслуживать ножи гильотинных ножниц?

Регулярно проверяйте износ ножей, своевременно затачивайте или заменяйте их; поддерживайте ножи в чистоте и удаляйте металлическую стружку; обеспечивайте точную установку и выравнивание.

Как решить проблему неравномерной резки?

Сначала проверьте установку и выравнивание ножей, затем убедитесь в правильности положения заднего упора и зазора ножей и отрегулируйте соответствующие параметры, чтобы устранить неисправность.

Заключение

Понимание состава и функций компонентов гильотинных ножниц — основа их эффективной эксплуатации и грамотного обслуживания. Особое внимание к обслуживанию ключевых узлов, таких как ножи, рама, гидравлическая и электрическая системы, позволяет значительно повысить стабильность оборудования и производительность. За дополнительной помощью по эксплуатации и обслуживанию вы можете обратиться к профессиональным техническим специалистам.
