Когда речь заходит о понимании ESTUN E300, многие пользователи стремятся узнать, как максимально использовать этот мощный инструмент. Если вы ищете подробные сведения и практические советы по эффективному использованию системы, вы пришли по адресу. В этой статье я расскажу, как ESTUN E300 может стать переломным моментом в оптимизации вашего рабочего процесса и повышении производительности. Независимо от того, новичок вы в продуктах ESTUN или стремитесь максимально использовать существующую конфигурацию, это руководство предоставит ключевые стратегии и информацию, необходимые для полного раскрытия максимального потенциала ESTUN E300.

Введение

Обзор ESTUN E300 подчеркивает, как это передовое устройство числового программного управления (ЧПУ) служит специализированным решением для торсионно-гибочного станка. Используя многолетний опыт ESTUN, E300 предлагает комплексное и экономически эффективное решение, поддерживаемое собственной технологией управления приводами.

Для полного использования потенциала ESTUN E300 необходимо понимать его ключевые особенности и технические характеристики. Устройство имеет интегрированную продуктовую структуру на базе высокопроизводительного процессора A8. Оно оснащено ярким 5,6-дюймовым дисплеем с матрицей 640 × 480 точек и 18-битной полноцветной палитрой, что улучшает визуальное взаимодействие и удобство использования. Кроме того, E300 включает интегрированные порты ввода-вывода, последовательные порты и USB-порт, предлагая разнообразные варианты подключения.

Управление E300 интуитивно понятно благодаря доступным кнопкам, расположенным на его передней панели. Кроме того, в специально разработанном подвесном шкафу размещены выключатель насоса и кнопка аварийной остановки, что учитывает конкретные потребности пользователя. Этот продуманный элемент конструкции обеспечивает повышенную безопасность и эффективность работы.

Используя информацию из обзора ESTUN E300, пользователи могут оптимизировать возможности устройства для достижения превосходной производительности и надежности в своих приложениях.

Особенности

Ключевые особенности ESTUN E300:

1. Поддержка нескольких осей: Устройство E300 может управлять до четырьмя осями: X, Y, R и C, обеспечивая универсальный контроль для сложных гибочных операций.

2. Автоматические вычисления: Система эффективно вычисляет позиции блоков на основе угла гибки, материала, толщины и параметров штампа, упрощая процессы настройки.

3. Высокоточное управление: С сервосистемами, управляющими осями X и R, вы можете достичь точного контроля заднего упора, повышая точность гибки.

4. Гибкое управление осью C: Выбирайте между гидравлическим или механическим вариантом управления осью C в зависимости от ваших операционных потребностей.

5. Комплексное программирование: Программируйте как в абсолютном значении, так и по углу, обеспечивая гибкость настройки машины.

6. Управление параметрами: Легко создавайте резервные копии, восстанавливайте, импортируйте и экспортируйте параметры для упрощения ввода машины в эксплуатацию и обеспечения бесперебойной работы.

7. Эффективное редактирование программ: Повышайте операционную эффективность, редактируя программы на одной странице, минимизируя время простоя и повышая производительность.

8. Расширенное управление временем: Программируйте время выдержки и задержку отвода напрямую через E300, заменяя традиционные реле времени для повышения точности.

9. Безопасность и эффективность: Устройство помогает избежать помех или столкновения штампа и позволяет регулировать расстояния раскрытия, обеспечивая безопасные и эффективные операции.

10. Мониторинг в реальном времени: Просматривайте обновления статуса входов, выходов, клапанов и потенциальных неисправностей в реальном времени на странице монитора, обеспечивая упреждающее обслуживание.

11. Автоматические регулировки: Используйте преимущества автоматических регулировок, таких как нулевое положение для оси R и позиции точек зажима, облегчая плавные переходы операций.

12. Универсальная обработка материалов: Программируйте информацию о материале и штампах непосредственно в систему для настраиваемых операций гибки.

13. Режимы работы: Выбирайте между режимами Jog, Single и Continuous для различных требований к работе, поддерживая широкий спектр производственных потребностей.

14. Настраиваемые параметры: Настройки языка и единиц измерения можно регулировать в соответствии с вашими предпочтительными требованиями к интерфейсу.

15. Распределение портов ввода-вывода: Свободно распределяйте порты ввода-вывода, при этом устройство обнаруживает дубликаты для предотвращения ошибок.

16. Варианты позиционирования: Используйте двустороннее и одностороннее позиционирование, включая функцию очистки от облоя, для оптимизации использования машины.

17. Опорные точки: Легко обучайте или ищите опорные точки для упрощения процедур настройки.

18. Ручное управление: Сервоприводные оси можно перемещать вручную, обеспечивая непосредственный контроль для корректировок.

19. Защита данных: Хранилище памяти в реальном времени защищает параметры, позиции и программы от перебоев в питании, обеспечивая непрерывность и надежность.

Понимая и используя возможности ESTUN E300, вы можете оптимизировать производительность вашей машины и повысить эффективность производства. Независимо от того, имеете ли вы дело со сложными задачами гибки или простыми операциями, обзор ESTUN E300 предоставляет вам необходимые знания для улучшения ваших производственных процессов.

Внешний вид

Панель управления

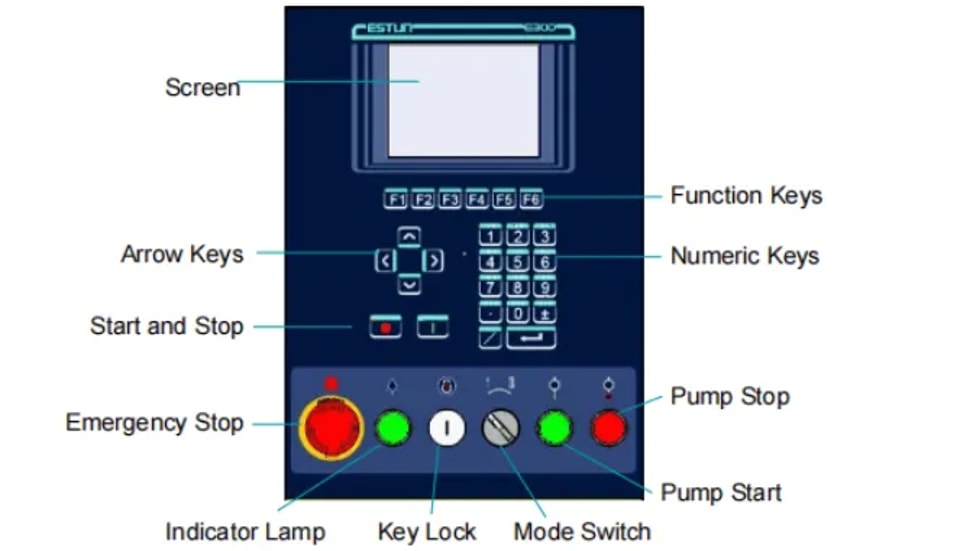

На следующем рисунке показан внешний вид подвесного устройства, которое включает множество элементов

Описания каждого элемента приведены ниже.

1. Экран : 5,6 дюйма, матрица 640 × 480 точек, 18-битный полноцветный дисплей.

2. Функциональные клавиши : Функциональные клавиши, соответствующие опциям внизу каждой страницы.

3. Цифровые клавиши : Состоит из CLEAR , NUMBERS , POINT , ± и ENTER . Они часто используются в программировании и настройках.

4. Клавиши со стрелками : Нажатие этих кнопок перемещает курсор.

5. Пуск и Стоп : Нажмите START когда ваша программа завершена, и каждая ось может выполнить позиционирование. Нажмите STOP клавишу, и машина может остановить работу

6. Переключатель режима : Поверните этот переключатель для переключения режима работы между Single и Jog . ПРИМЕЧАНИЕ : Для переключения режима работы в Continuous режим, поверните переключатель в Single режим и установите параметр Automatic в Включить на HMI.

7. Аварийная остановка : В случае аварийной остановки используйте EMERGENCY STOP контроллер.

8. Замок с ключом : Замок с ключом, который может включать или выключать устройство.

9. Индикаторная лампа : Когда устройство включено, индикаторная лампа может загораться.

10. Запуск насоса : Нажатие этой кнопки включает масляный насос, указывая на готовность машины.

11. Остановка насоса : Нажатие этой кнопки выключает масляный насос, указывая, что машина не может работать. Кроме того, этот сигнал может быть отключен, когда EMERGENCY STOP кнопка была нажата.

Порты

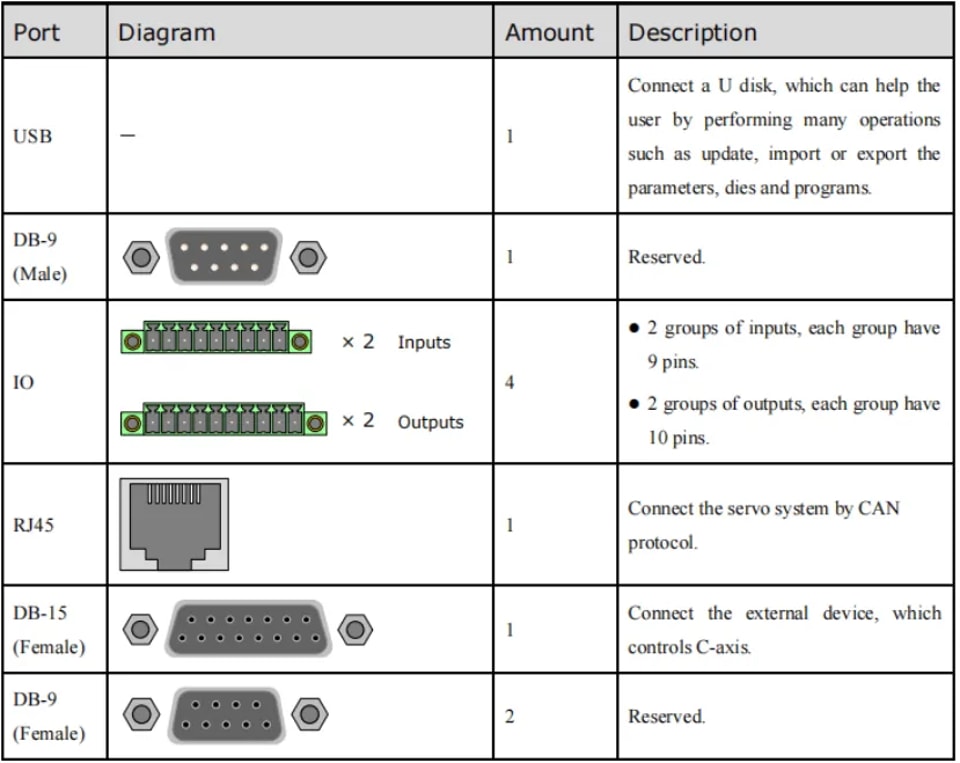

Обзор ESTUN E300 подчеркивает возможности подключения устройства, включая шесть типов портов для интеграции внешних устройств. Эти порты расширяют функциональность E300. Таблица ниже в обзоре предоставляет подробные описания каждого порта.

Понимая и используя эти соединения, пользователи могут полностью раскрыть возможности ESTUN E300 и обеспечить бесперебойную работу с другими устройствами.

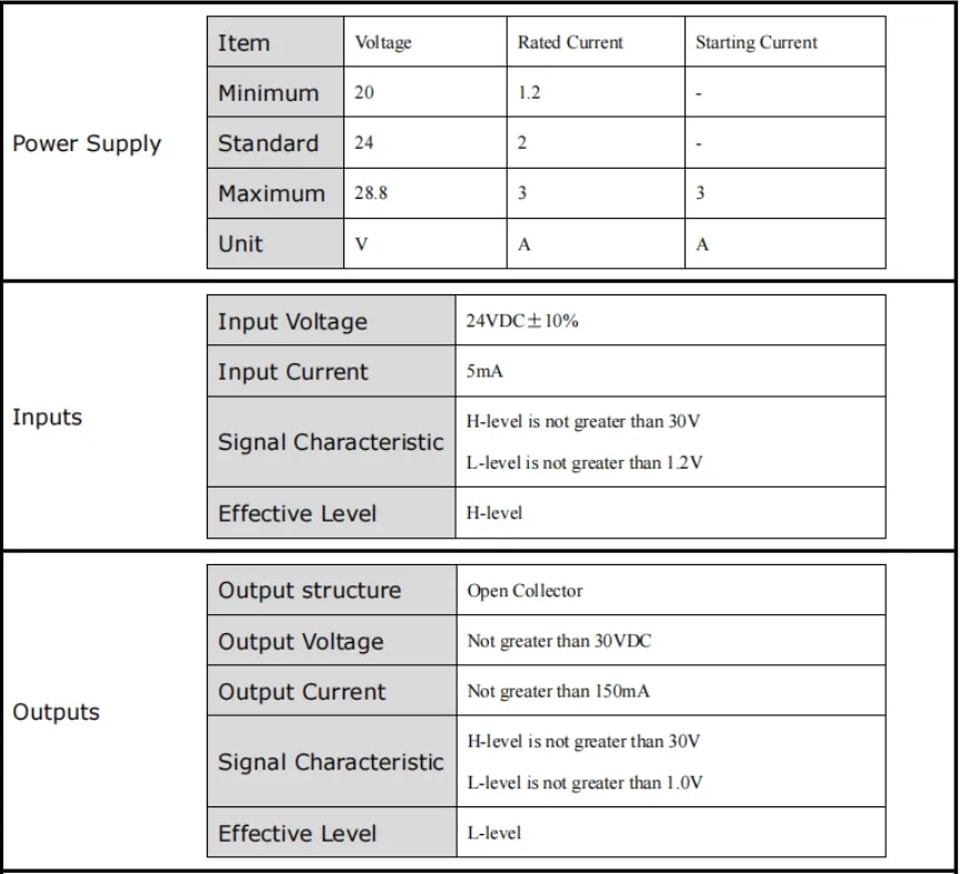

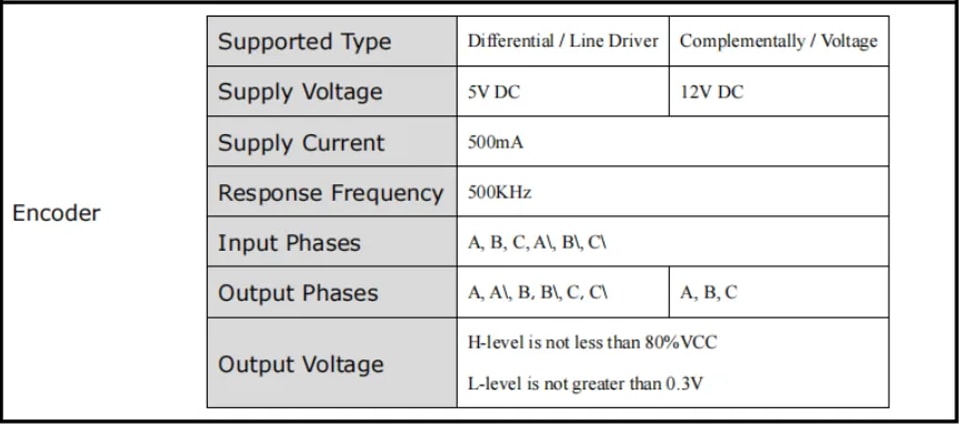

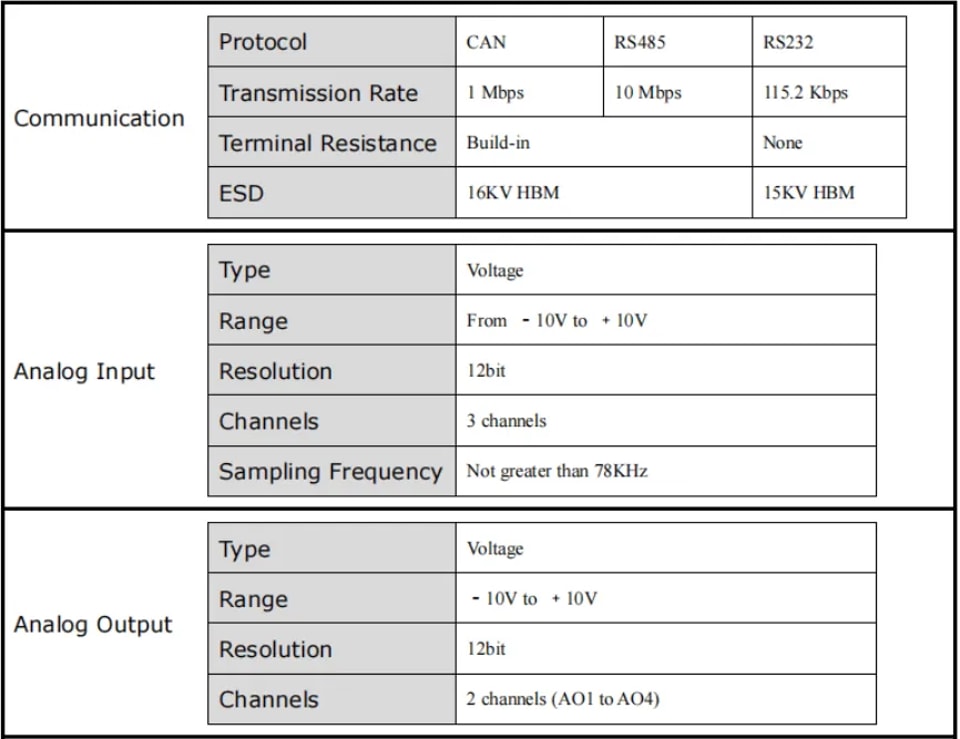

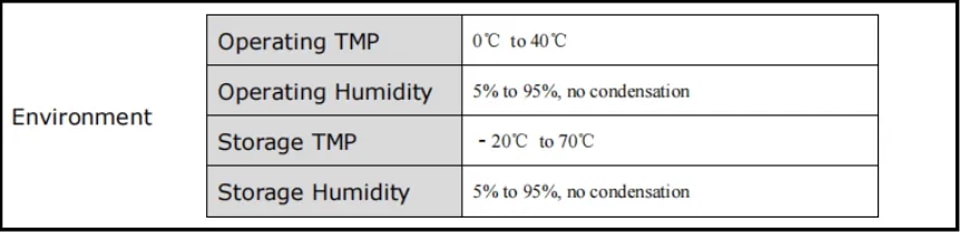

Электрические характеристики

Заключение

Эффективное использование ESTUN E300 начинается с тщательного изучения его ключевых характеристик и спецификаций, что может значительно повысить вашу операционную эффективность. Ознакомившись с подробными возможностями и областями применения, описанными в обзоре, вы сможете раскрыть весь потенциал ESTUN E300 в своих проектах.

Для дальнейшей оптимизации использования системы рассмотрите возможность обратиться к нашим экспертам за персонализированными рекомендациями или изучить дополнительные ресурсы и документы, доступные на нашем веб-сайте. Пожалуйста, не стесняйтесь обращаться к нам для получения более подробной поддержки или по любым вопросам.
