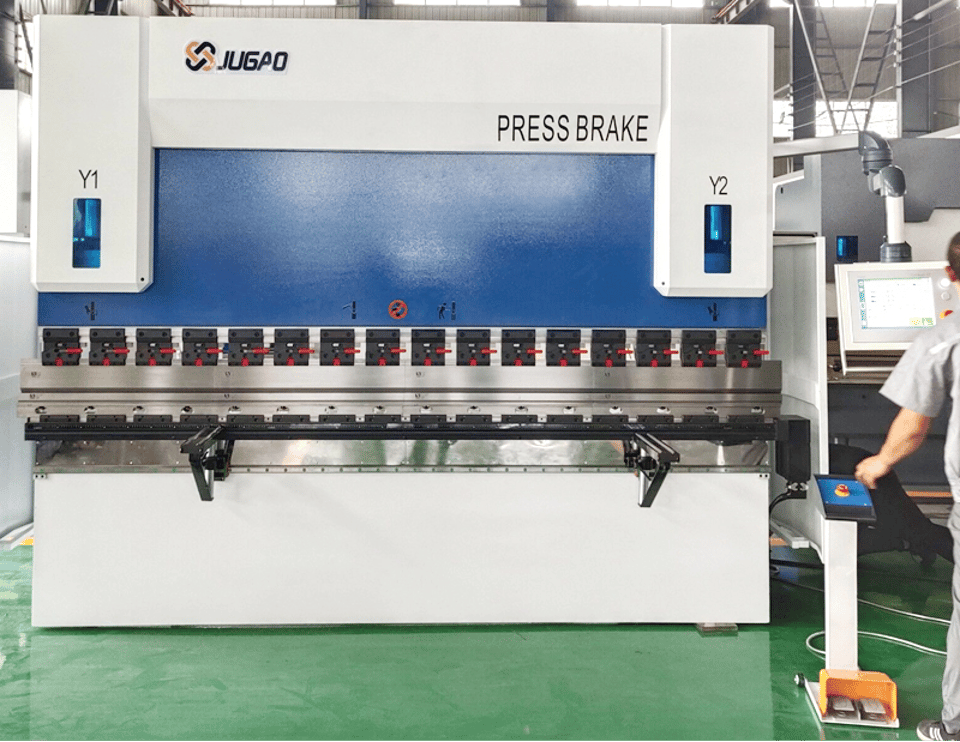

Метод расчета угла гибки листогибочного пресса

Расчет угла гибки на листогибочном станке с ЧПУ обычно включает множество факторов, в том числе тип материала, толщину листа, радиус гибки и коэффициент гибки. Разные углы гибки и типы материалов требуют разных методов расчета и коэффициентов. Ниже приведены методы расчета углов гибки для разных типов материалов:

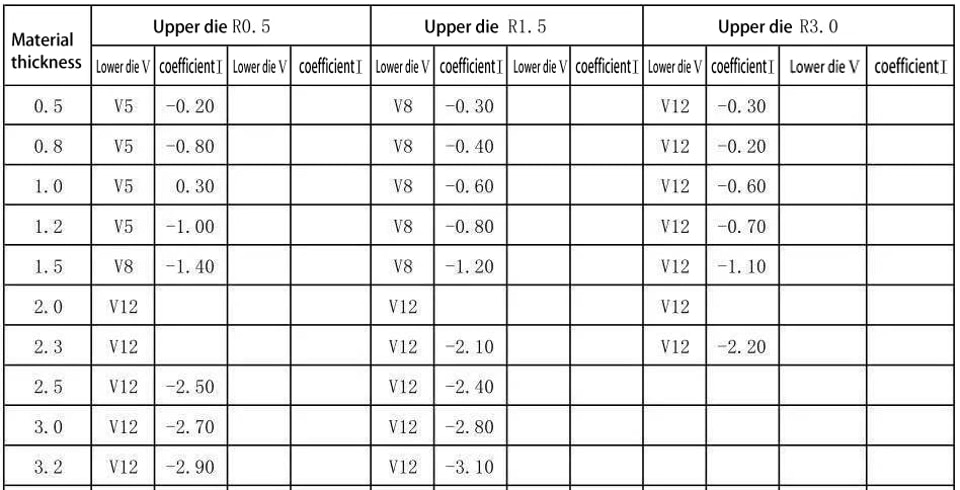

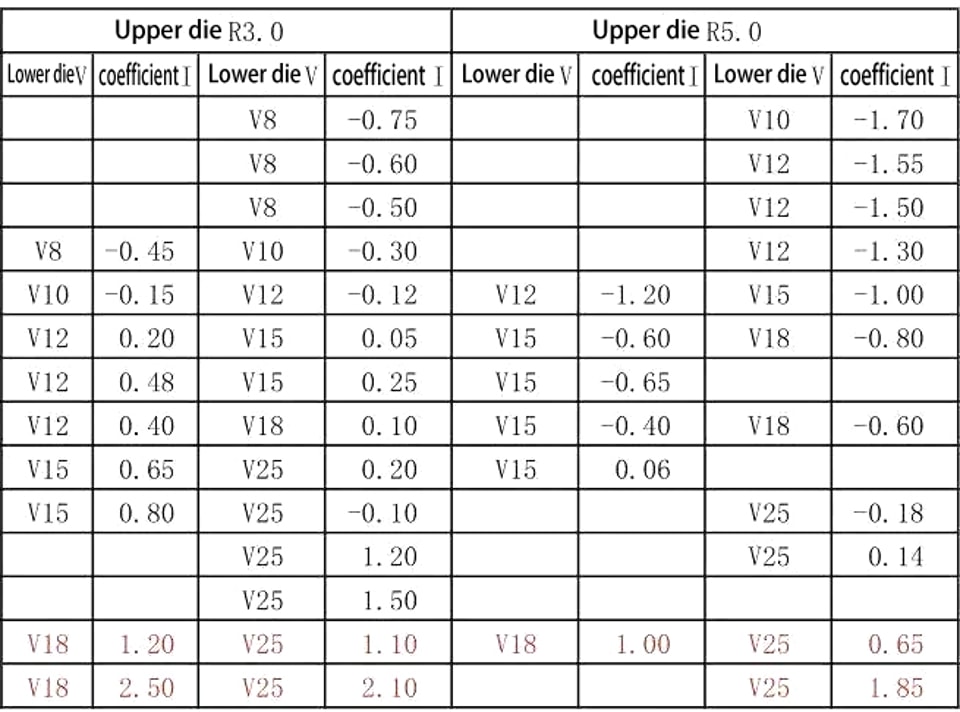

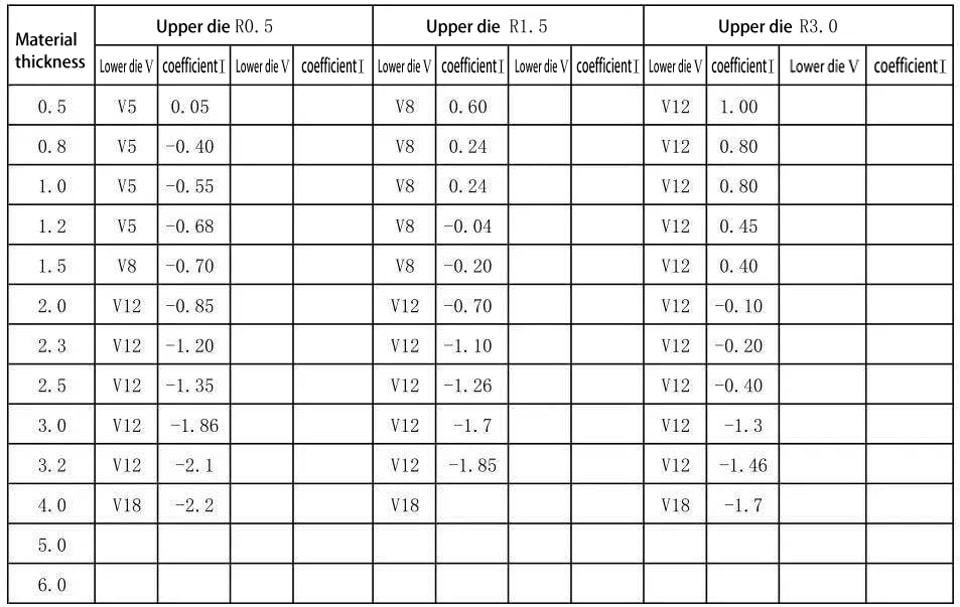

1. Гибка железного листа: при гибке под 90 градусов обычно используют верхнюю матрицу с R=0,5, нижнюю матрицу V=5T, а коэффициент гибки составляет 0,4T. Формула расчета развернутого размера: L1+L2-2T+коэффициент.

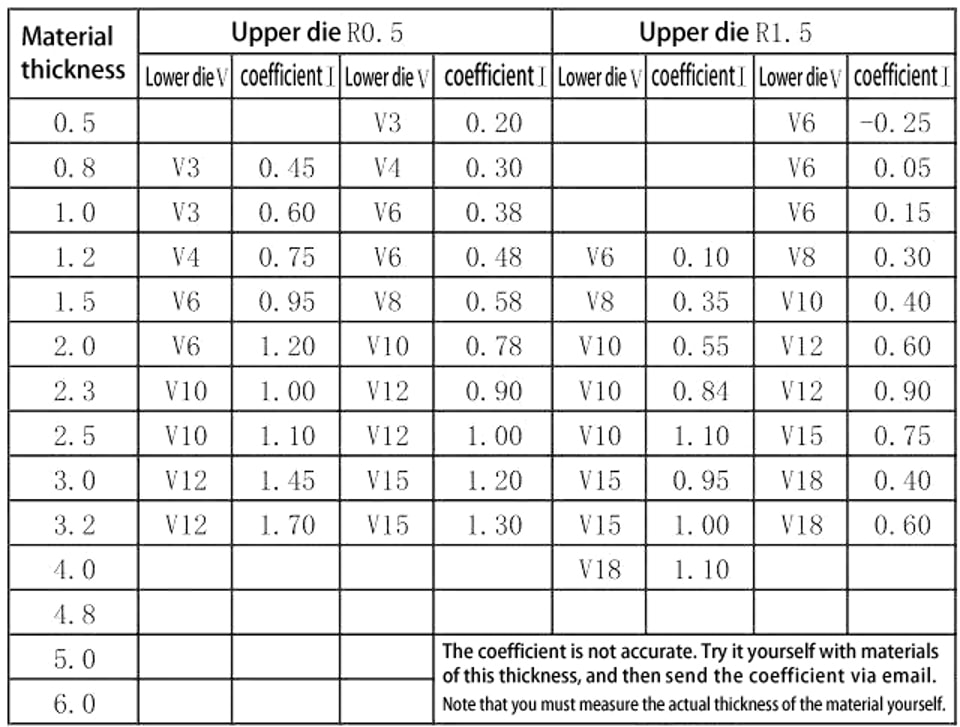

2. Гибка железного листа на 60 градусов (с использованием матрицы глубокого вдавливания)

Развернутый размер = L1+L2+коэффициент

3. Гибка железного листа под углом 30° (с использованием глубокой вставной матрицы)

Развернутый размер = L1+L2+коэффициент

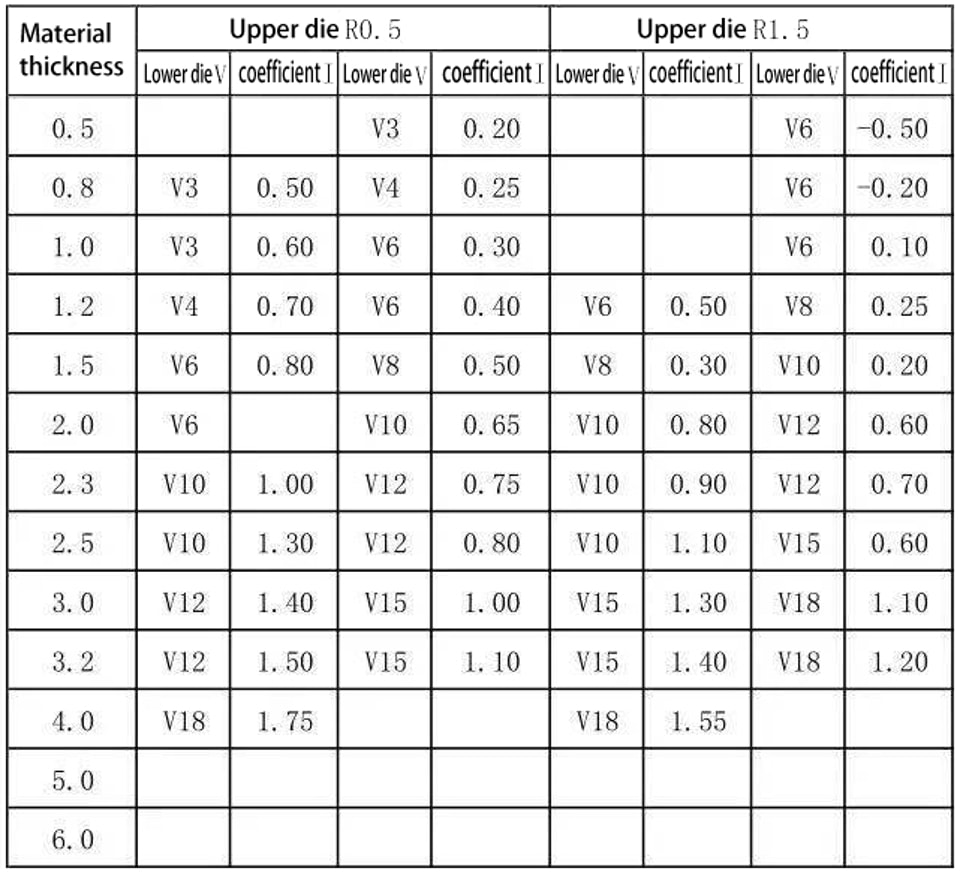

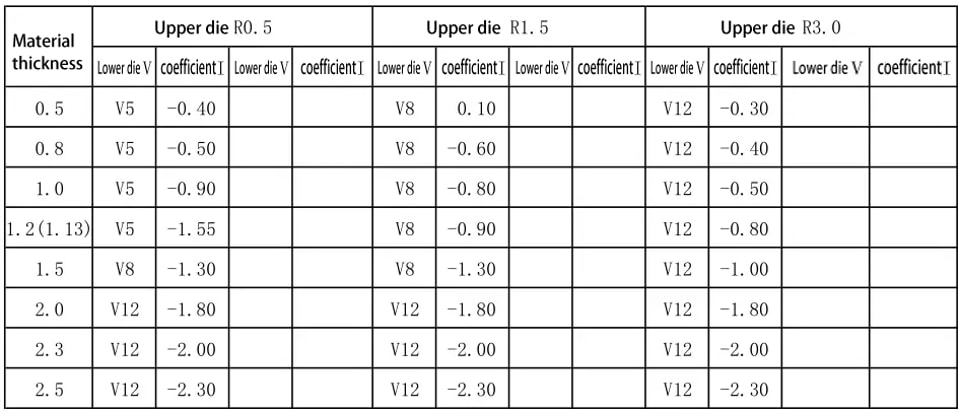

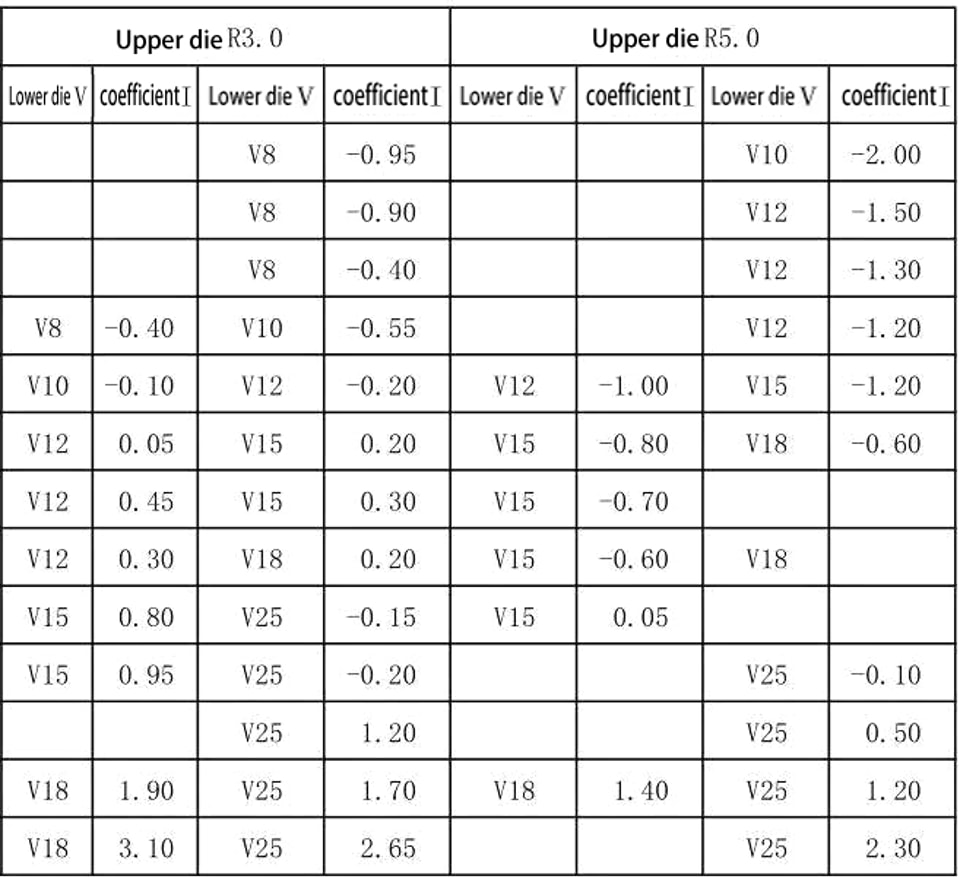

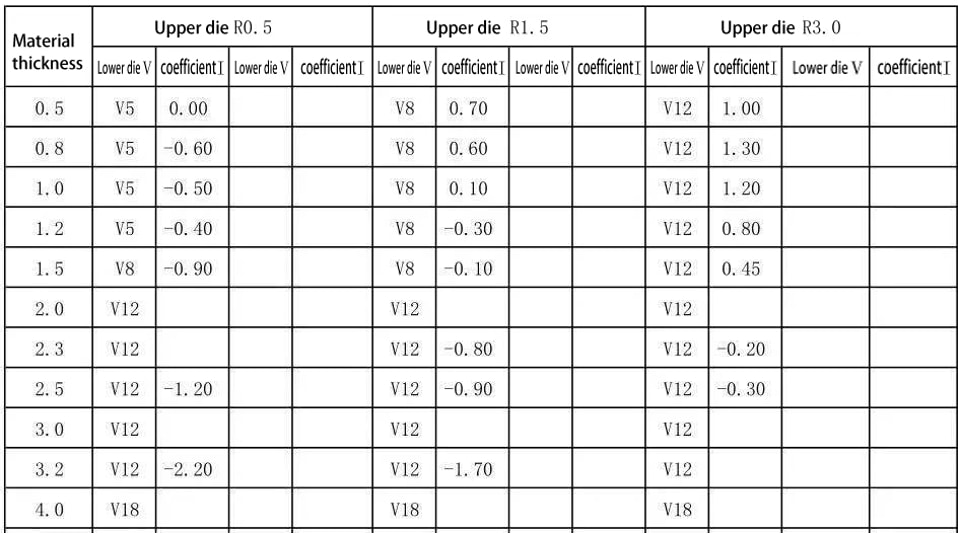

4. Гибка алюминиевого листа под углом 90°: для обычной гибки верхний пуансон R0,5, нижняя матрица V=5T, коэффициент гибки 0,4T, выбор V-образной канавки V=5T+R (R>0,5)

Развернутый размер = L1+L2-2T+коэффициент

5. Гибка алюминиевого листа под углом 60° (с использованием глубокой вставной матрицы)

Развернутый размер = L1+L2+коэффициент

6. Гибка алюминиевого листа под углом 30° (с использованием глубокой вставной матрицы)

Развернутый размер = L1+L2+коэффициент

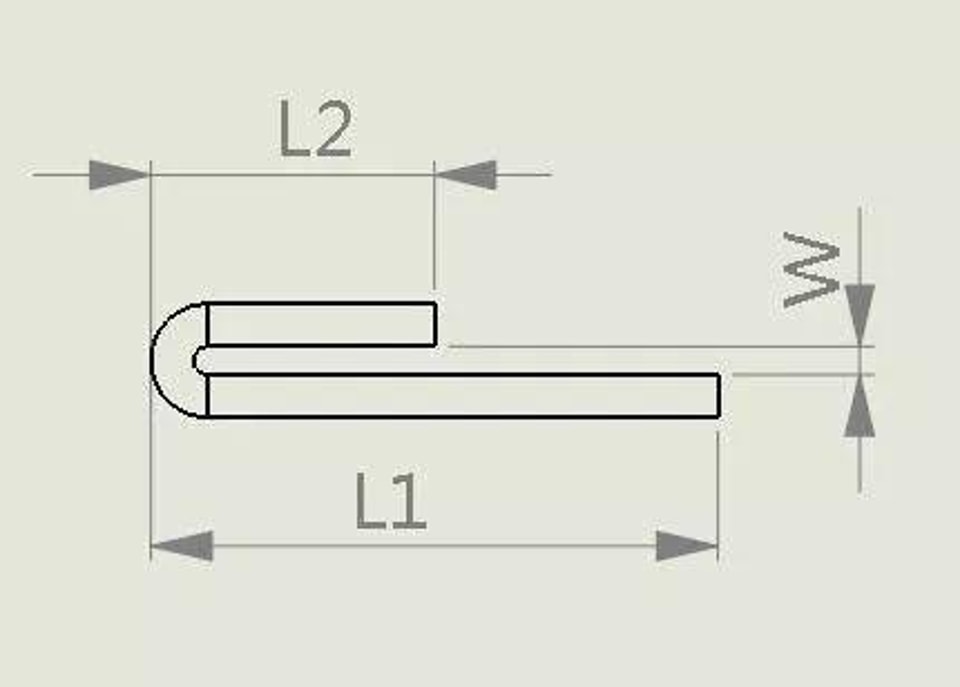

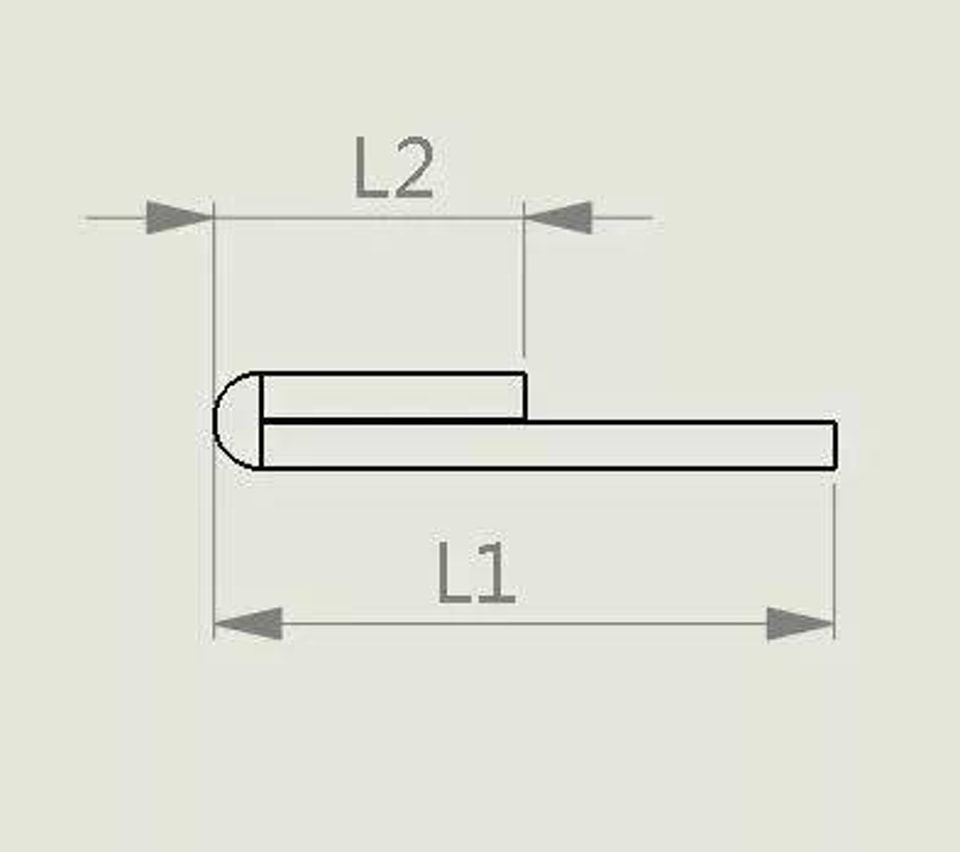

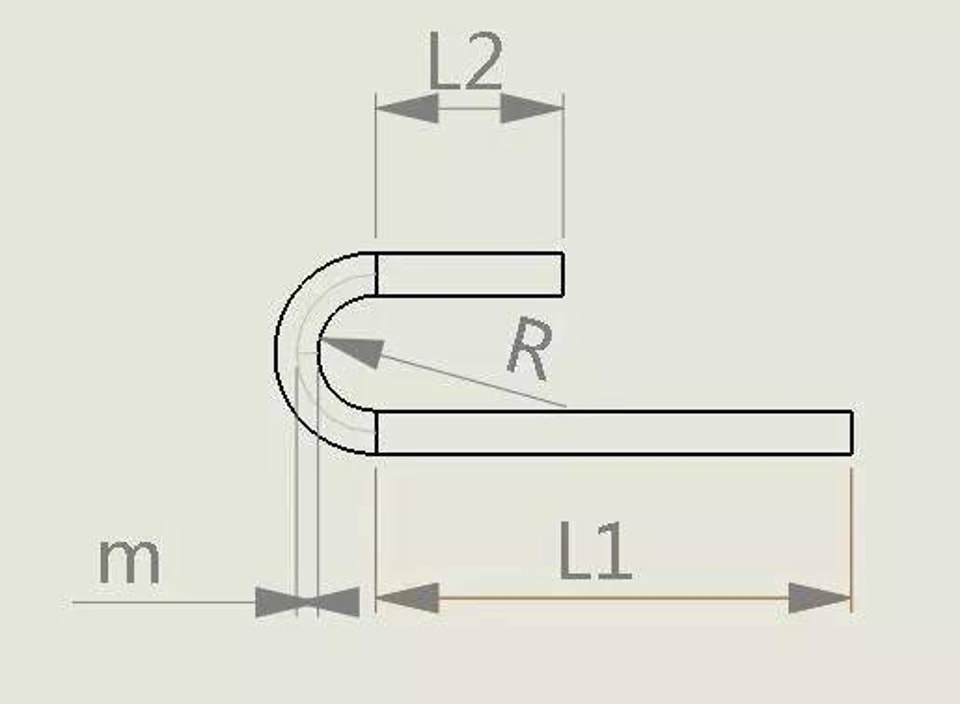

7. Коэффициент кромки (сначала с помощью глубокой вставной матрицы загнуть под небольшим углом, затем с помощью калибрующей матрицы прижать кромку)

Выше: развернутый размер = L1+L2-0,55T

Выше: развернутый размер = L1+L2-0,55T+0,7W (W≤T)

Выше: развернутый размер = L1+L2+3,14*(R+m) (2R>T)

T≤2,0, m=0,4T;

2,0<T≤3,2, m=0,3T;

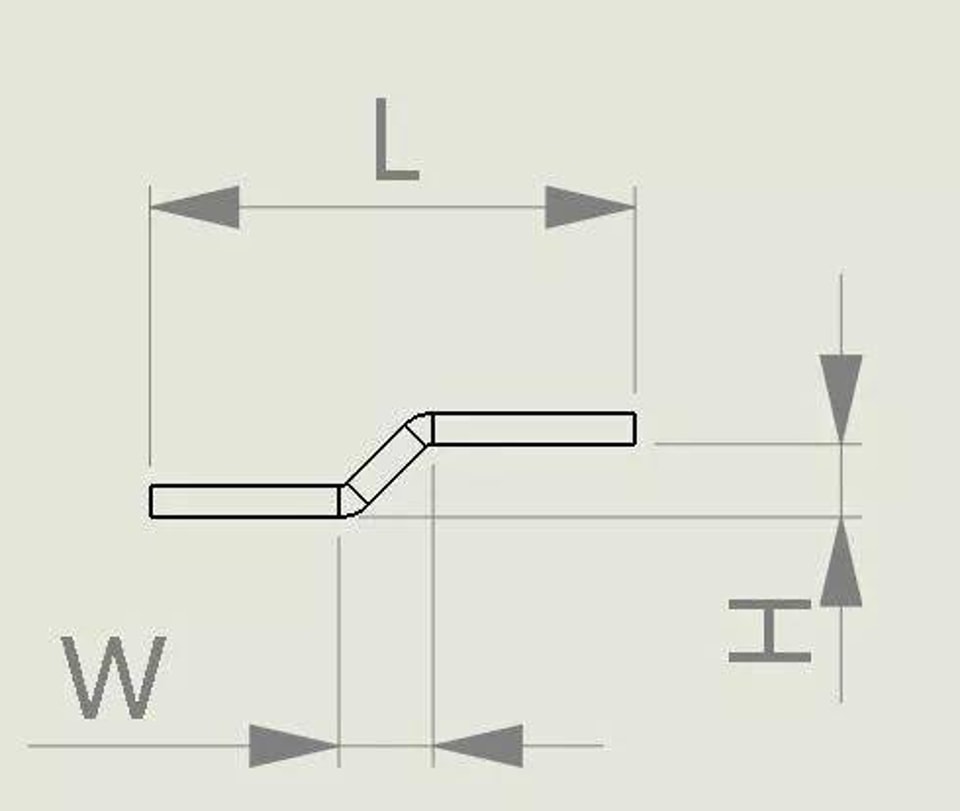

8. Коэффициент разницы ступенчатого прижима

A. Если W ≥ 2T: развертка рассчитывается как два отдельных сгиба;

B. Если W<2T и H≥2T: развертка рассчитывается как два отдельных сгиба;

C. Если W<2T, H<2T: размер развертки = L+(H-T)*0,7;

D. Если W<2T, H=T: развернутый размер = L+0,15T;

Кроме того, расчет угла гибки также связан с положением нейтрального слоя материала и степенью деформации. В практической работе очень важно подбирать подходящую расчетную формулу и коэффициент в зависимости от конкретного материала, толщины листа и требуемого угла гибки.
