Технический анализ: ограничения крупноформатных систем лазерной резки

1. Введение

Хотя крупноформатные станки лазерной резки обеспечивают непревзойденную производительность в промышленном производстве, их внедрение связано с рядом технических и эксплуатационных вызовов. В этом материале рассматриваются ключевые ограничения таких систем, чтобы помочь потенциальным заказчикам принять взвешенное решение.

2. Основные ограничения

2.1 Капитальные и эксплуатационные затраты

l Высокие первоначальные инвестиции:
Промышленные лазерные комплексы (4 кВт+) обычно стоят от 500 000 до 2 млн долларов США, без учета вспомогательного оборудования.

l Потребление энергии:
Требуемая мощность превышает 50 кВА, а почасовые затраты на электроэнергию в 3–5 раз выше, чем у машин среднего класса.

l Расходы на обслуживание:
Годовые контракты на техническое обслуживание в среднем составляют 10–15% стоимости оборудования из-за сложной оптики и систем перемещения.

2.2 Требования к площади и инфраструктуре

l Требования к занимаемой площади:
Требуется минимум 10 м × 5 м производственной площади, плюс 3 м свободного пространства для перемещения материалов.

l Конструктивные доработки:
Часто требуется усиленный пол (несущая способность >5 кН/м²) и виброизолированные фундаменты.

l Требования к инженерным коммуникациям:
Подача газа под высоким давлением (20 бар+), трехфазное электропитание и промышленные системы охлаждения (чиллеры 30 кВт+).

2.3 Ограничения по обработке материалов

2.4 Операционные сложности

l Длительное время наладки:
Калибровка для толстых материалов может занять 2–4 часа (против <1 часа для станков среднего размера).

l Зависимость от квалифицированного персонала:
Требуются операторы с сертификацией L3 и более 500 часов обучения.

l Компромисс по скорости резки:
Сталь толщиной 20 мм режется со скоростью 0,8 м/мин (против 6 м/мин на станках 3 кВт для листов 3 мм).

3. Технические проблемы

3.1 Ухудшение качества луча

l Ограничения глубины фокусировки:
Расходимость луча увеличивается на 30% при обработке материалов толщиной >25 мм, снижая качество кромки.

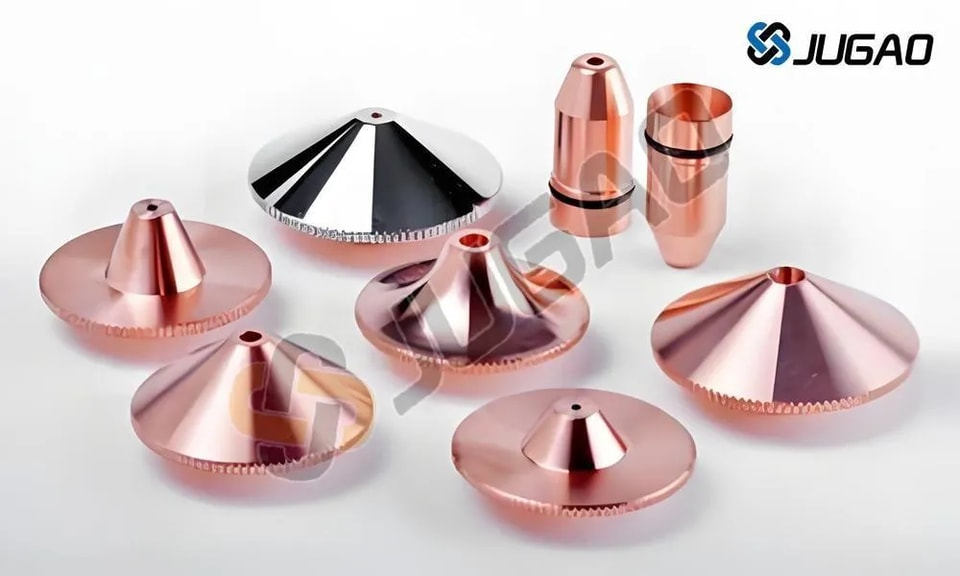

l Износ сопла:
Потоки газа под высоким давлением (≥2 МПа) ускоряют эрозию сопла, требуя замены каждые 80–120 часов резки.

3.2 Проблемы теплового управления

l Накопление тепла:
Непрерывная работа повышает температуру рамы на 15–20 °C/ч, что требует активного охлаждения.

l Нагрузка на оптические компоненты:
Термический сдвиг линзы вызывает изменение фокусного расстояния до ±0,5 мм при длительной работе.

3.3 Ограничения точности

l Позиционная точность:
Допуск ±0,1 мм на столах длиной 10 м (против ±0,02 мм у машин длиной 2 м).

l Качество углов:
Угловая погрешность превышает 0,5° при резке со скоростью >15 м/мин из-за инерции портала.

4. Компромиссы производительности

4.1 Реальность производительности

l Потери эффективности раскроя:
Крупные листы (4 м × 2 м) в среднем обеспечивают лишь 75–85% использования материала против более 90% у меньших форматов.

l Задержки при пробивке:
Для стали толщиной 25 мм требуется 8–12 секунд на пробивку, что сокращает чистое время резки.

4.2 Простои на техническое обслуживание

*Среднее время наработки на отказ

5. Стратегии снижения рисков

5.1 Оптимизация затрат

l Внедрить предиктивное обслуживание с использованием датчиков вибрации

l Использовать модуляцию мощности при переходе между тонкими и толстыми материалами

l Использовать тарифы на электроэнергию в непиковые часы

5.2 Контроль качества

l Внедрить системы профилирования луча в реальном времени

l Внедрить автоматическую проверку сопел (ИИ-зрение)

l Использовать адаптивные алгоритмы резки для учета изменений толщины

5.3 Операционные улучшения

l Обучить межфункциональные команды технического обслуживания

l Стандартизировать оснастку на нескольких станках

l Внедрить системы паллетизации для сокращения времени переналадки

6. Заключение

Лазерные резаки крупного формата обеспечивают непревзойденную производственную мощность, но требуют тщательной оценки следующих аспектов:

l Совокупная стоимость владения (TCO) за 5-летний период

l Оценка готовности производственного помещения

l Расчет ROI на основе фактических потребностей в производительности

Рекомендация: Проведите 3-месячный пробный период с поставщиками оборудования, чтобы подтвердить заявленные показатели до капитальных вложений.
