База данных ESA S630 расширяет возможности программирования

Если вы хотите расширить свои возможности программирования с помощью базы данных ESA S630, вы обратились по адресу. В этой статье мы расскажем, как база данных ESA S630 может преобразить ваши проекты программирования.

Изучив её функции и возможности, вы узнаете, как использовать эту базу данных на полную мощность — повышая эффективность и добиваясь лучших результатов в разработке. Независимо от того, опытный вы программист или только начинаете, освоение базы данных ESA S630 даст вам инструменты, чтобы вывести ваши проекты кодирования на новый уровень.

Понимание рабочих данных

С помощью базы данных ESA S630 вы можете оптимизировать программирование, легко получая доступ к важным рабочим данным — таким как абсолютный TDC, Mute и Pinch Point гиба.

Просто нажмите кнопку, чтобы открыть меню, выберите пункт 7 >> Work Information, и в окне отобразятся эти ключевые параметры. Чтобы выйти, просто нажмите [Ok]. Использование этих функций базы данных ESA S630 обеспечивает точность и эффективность во всех ваших проектах.

Выполнение программы в автоматическом режиме

После того как вы задали числовую программу или рассчитали графическую программу, вы можете выполнить её автоматически.

Автоматический режим можно включить, нажав эту кнопку

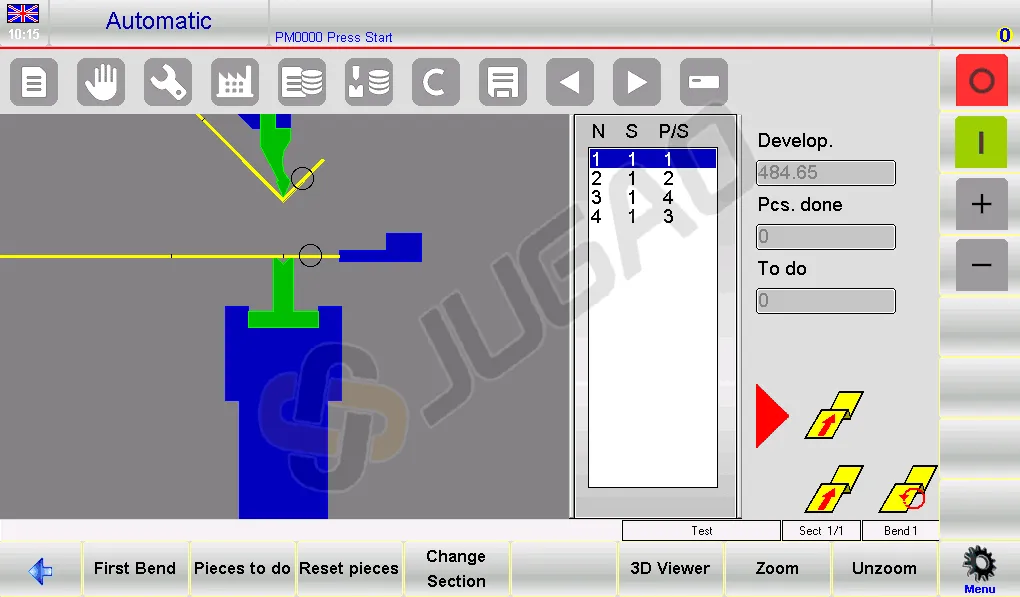

Автоматическая графическая страница:

l Доступ:Просмотрите автоматическую графическую страницу для рассчитанных графических программ, нажав[Graphic].

l Главное окно:Отображает детали станка, конструкции пуансона и матрицы, а также состояние заготовки до и после гибки.

l Окно ориентации:Даёт подсказки по ориентации детали для каждого гиба, указывая необходимые повороты.

l Окно прогресса:Отображает текущие данные гибки, количество деталей и ход обработки листа.

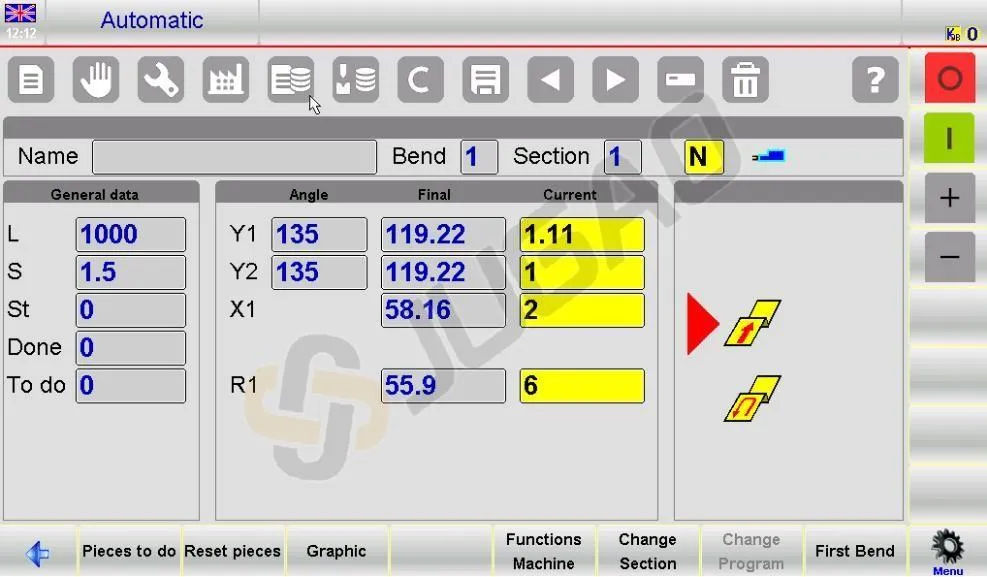

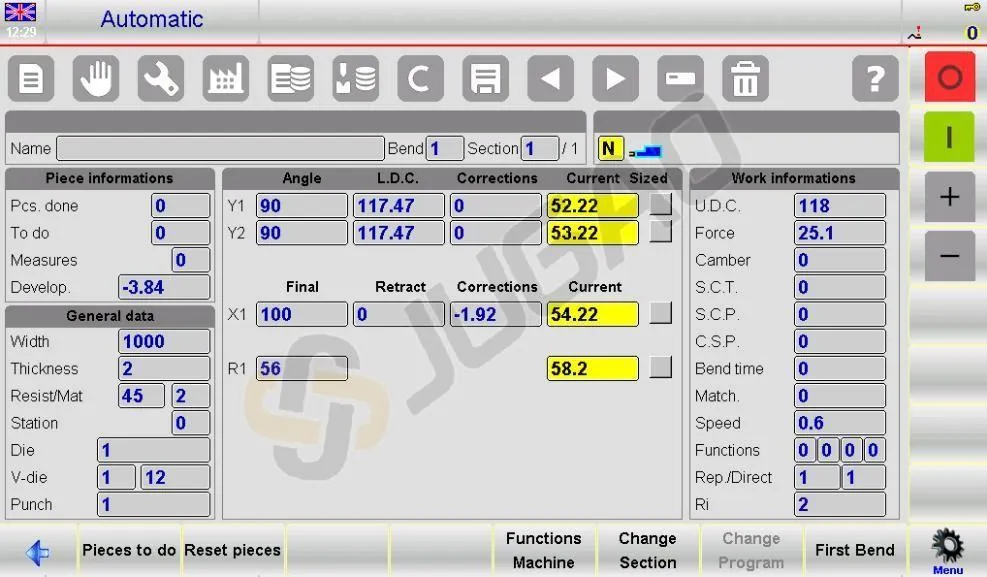

Страница автоматических числовых данных:

l Отображение числовой программы:Получайте доступ как к числовым настройкам, так и к текущим значениям осей. Автоматический режим сохраняет целостность данных, предотвращая изменения.

l Улучшенная читаемость:Легко увеличивайте размер символов вдвое для лучшей видимости высоты осей — идеально для работы с большими массивами данных.

l Гибкий просмотр:Переключайтесь между увеличенным и обычным размером символов простым нажатием кнопки для удобного просмотра.

Выполнение автоматического цикла

Нажмите эту кнопку, чтобы запустить автоматический цикл, который позиционирует оси заднего упора для процесса гибки.

Нажмите педаль опусканиячтобы опустить траверсу и выполнить гибку, обеспечивая точный и стабильный результат. После каждой гибки траверса автоматически возвращается, а оси заднего упора занимают новое положение для следующего гиба. После завершения всех запрограммированных гибов цикл плавно запускается снова с первого гиба для непрерывной работы.

Первый гиб

Выберите[Первый гиб]чтобы установить эталон для всех последующих гибов в базе данных ESA S630.

Выполнение пробной детали

l Корректировки: База данных ESA S630 содержит теоретические значения. Из-за возможных дефектов листового металла могут потребоваться корректировки.

l Полуавтоматические корректировки:

 Используйте страницу SEMIAUTOMATIC для пробных деталей.

 Вносите пошаговые корректировки угла или длины гиба. Изменения отражаются в программе.

l Автоматическая процедура:

1. Используйте страницу AUTOMATIC для процедур корректировки.

2. Установите задние упоры и выполните гибку.

3. Измерьте и при необходимости скорректируйте длину и угол гиба.

4. Введите корректировки в соответствующий столбец: «Деталь», «Секция» или «Bend“.

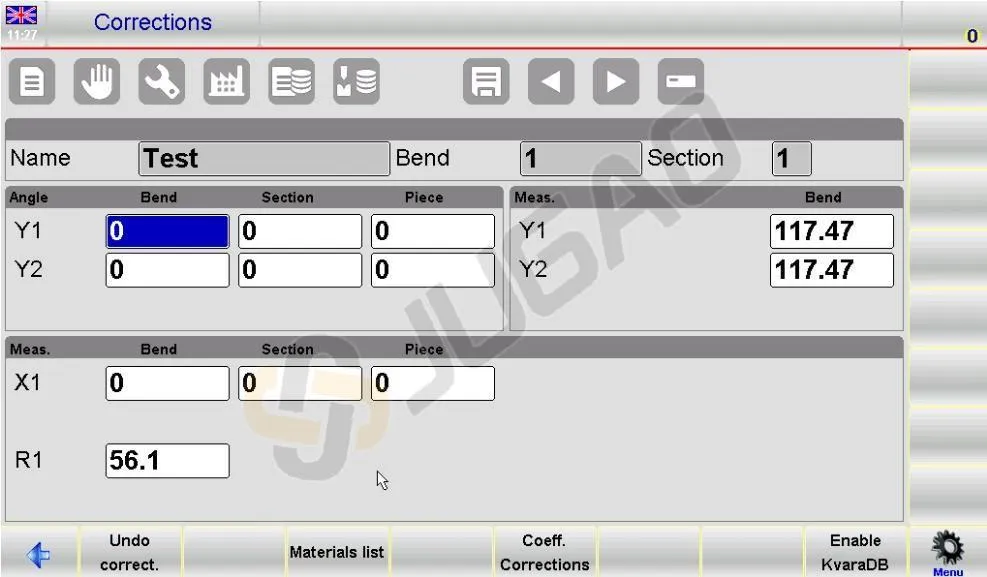

Настройка данных корректировки с помощью базы данных ESA S630

Вот краткое руководство по эффективной настройке данных корректировки с использованием базы данных ESA S630, чтобы ваши проекты выполнялись точно и без ошибок.

l Ввод данных для корректировок:

 Для осей заднего упора вводите данные корректировки в миллиметрах (мм), а для углов гиба используйте градусы.

 Пример: введите +2,0° для гиба, который закрыт на 2°, или -2,0°, если гиб открыт на ту же величину.

l Корректировка длины гиба:

 Если длина гиба меньше требуемой, введите положительное значение вCorr. X1поле.

 Если значение больше, введите отрицательное число, соответствующее обнаруженной разнице.

l Последовательные корректировки:

 Последовательные корректировки суммируются; последнее введённое значение добавляется к предыдущим.

 Например, если сначала была выполнена корректировка на +3,0°, но затем требуется дополнительная настройка, необходимо ещё 1,0°.

l Индивидуальная настройка цилиндров:

 Корректируйте углы отдельно для цилиндров Y1 и Y2.

 При общей корректировке одинаковая поправка по углу применяется к обоим цилиндрам.

l Преимущества корректировок шага и детали:

 Одновременно корректируйте данные шага и детали на одном этапе.

 Например, объедините корректировку шага -2,0° с корректировкой детали -1,0° для общего значения -3,0°.

Этапы успешной корректировки:

1. Нажмите эту кнопку, чтобы после корректировки вернуть оси заднего упора в исходное положение

2. Выполните гиб снова и проверьте его точность.

3. Если всё верно, перейдите ко всем гибам в программе ESA S630 Database с помощью кнопок навигации. Если нет — выполните дополнительную корректировку текущих данных гиба.

После завершения всех корректировок в ESA S630 Database:

l Запустите автоматический цикл для выбранного гиба, нажав .

l Изучите новые способы задания корректировок, как описано в документации.

Используйте возможности ESA S630 Database, чтобы ваши программные задачи выполнялись точно, снижая количество ошибок и повышая общее качество проекта.

Как удалить данные корректировки:

Чтобы удалить внесённые изменения в корректировки, нажмите клавишу [Отменить коррекцию]. Значения, присутствовавшие при открытии страницы, будут восстановлены.

Использование базы данных (по желанию)

Общая информация

База данных использует линейную интерполяцию для заполнения теоретических значений корректировки для гибов, для которых ранее не были сохранены корректировки. Это обеспечивает стабильную работу для разных типов гибов и постоянно улучшает машинное обучение.

Каждая база данных ESA S630 Database состоит из нескольких таблиц, каждая из которых соответствует определённым материалам. Настраивайте базу данных, выбирая различные поля — например, угол гиба, ширину листового металла и ширину V-матрицы — при её конфигурации.

Поля делятся на ключевые поля для уникальной идентификации записи и поля корректировки для хранения связанных значений корректировок. Такие свойства, как порядок сортировки и параметры интерполяции, повышают эффективность поиска в базе данных.

Пример базы данных

В этом документе будет показан пример базы данных под названием FERO.

Структура базы данных FERO состоит из 6 полей, 4 ключевых, и 2 значений корректировки:

– (*) Угол гиба

– (*) Ширина листового металла

– (*) Толщина листового металла

– (*) Инструменты

– Корректировка значений Y

Звёздочки (*) обозначаютключполя, остальные поля представляют собойисправленияполученные.

Таблицы

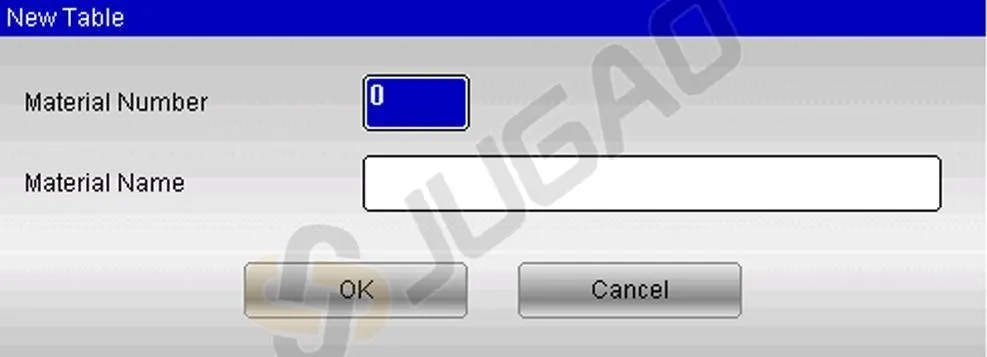

Каждая таблица идентифицируется номером соответствующего материала (от 1 до 99). Также к таблице можно привязать описательный текст.

Все исправления, накопленные со временем для данного материала, также сохраняются в каждой из таблиц.

Каждая таблица, созданная внутри базы данных, наследует свою структуру, то есть те же ключевые поля и поля коррекции, а также связанные свойства.

Как использовать базу данных Kvara

Активация базы данных Kvara:

1. Откройте страницу CORRECTIONS: Сначала перейдите наCORRECTIONSстраницу, чтобы управлять своими исправлениями.

2. Включение/выключение функций базы данных: Используйте[Включить KvaraDB]и[Отключить KvaraDB]для активации или деактивации базы данных. При включении появится значок.

3. Получение исправлений: Когда функция включена, база данных ESA S630 позволяет автоматически получать исправления на страницахРЕДАКТОР, АВТОМАТИЧЕСКИЙ, ПОЛУАВТОМАТИЧЕСКИЙ и CORRECTIONSстраницах.

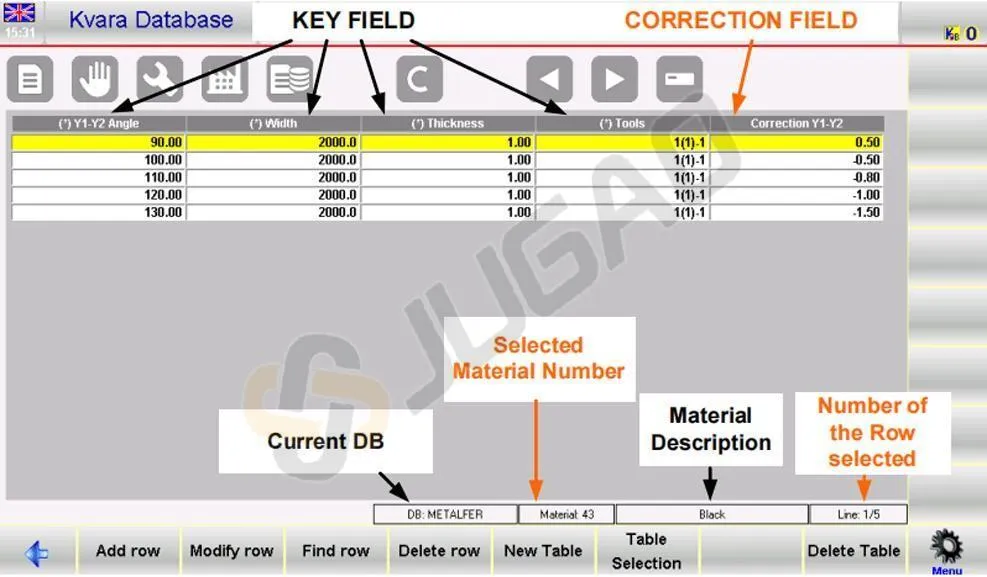

Навигация по базе данных Kvara:

l Откройте базу данных: Перейдите в базу данных Kvara через страницу Corrections, чтобы управлять настройками и полями.

l Таблицы материалов: Просматривайте данные в табличном формате, отображая таблицу текущего материала или первую доступную таблицу, если она отсутствует.

Структура базы данных:

l Настройка полей:

 Ключевые поля (4): Угол гиба, ширина, толщина листового металла и используемый инструмент.

 Поле коррекции (1): Коррекция по значениям Y.

l Поле инструмента: Содержит название матрицы, номер V-матрицы и пуансон (например, «B(1)-1» означает матрицу «B“, V-матрицу “1“, и пуансон “1“).

Следуя этим шагам, вы сможете эффективно управлять корректировками и оптимизировать процессы с помощью базы данных ESA S630.

Операции в таблицах

Выбор и удаление строк:

l Коснитесь строки таблицы, чтобы выбрать её в базе данных ESA S630.

l Перемещайтесь между таблицами с помощью кнопок со стрелками.

l Удалите таблицу, нажав кнопку удаления и подтвердив выбором “ДА.”

Действия функциональных клавиш:

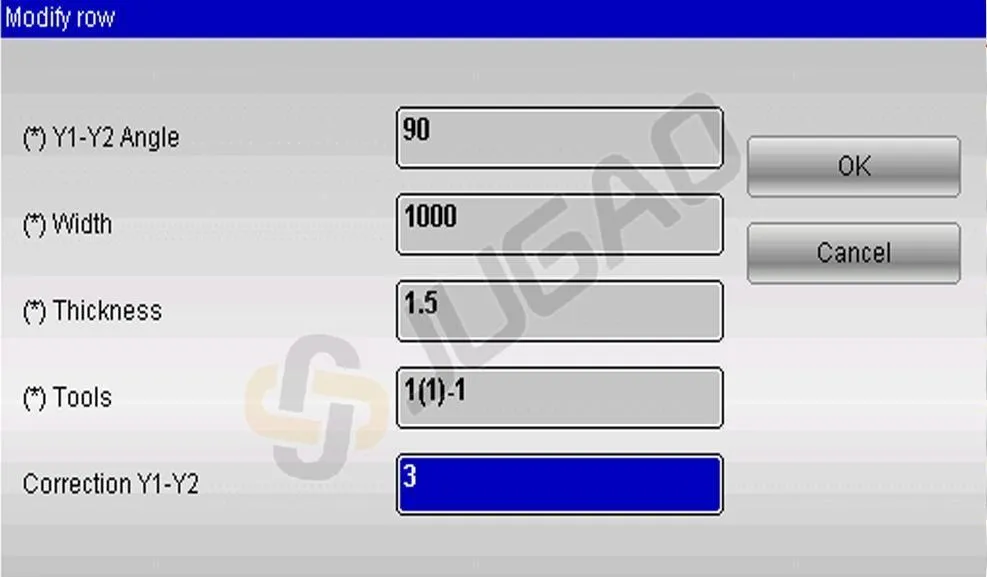

[Добавить строку]: Добавьте новую строку, чтобы улучшить управление данными.

[Изменить строку]: Обновите выбранные строки с учётом новых исправлений данных.

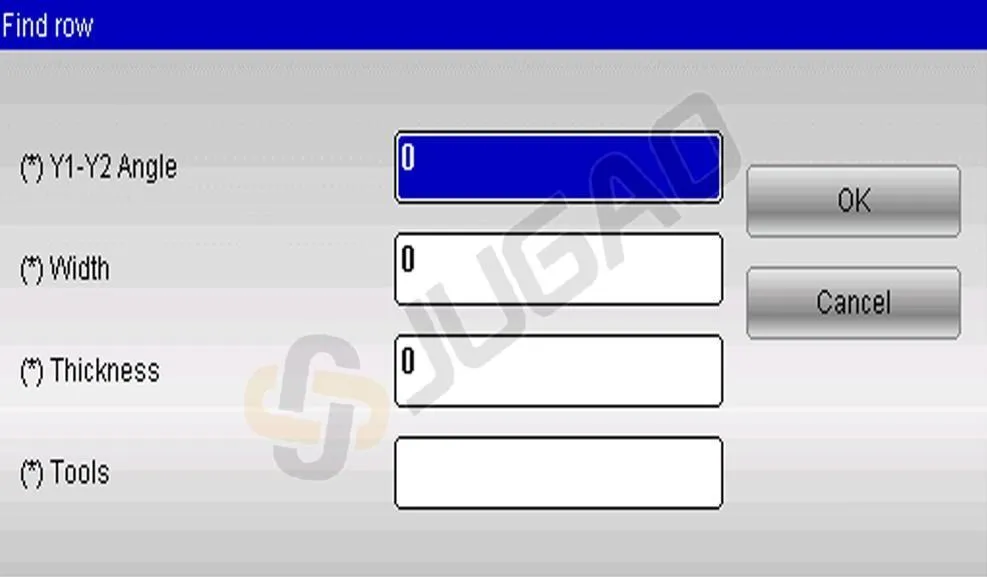

[Найти строку]: Найдите строки, соответствующие введённым ключевым значениям.

[Удалить строку]: Удалите выбранную строку из таблицы.

Выбор таблицы и свойства:

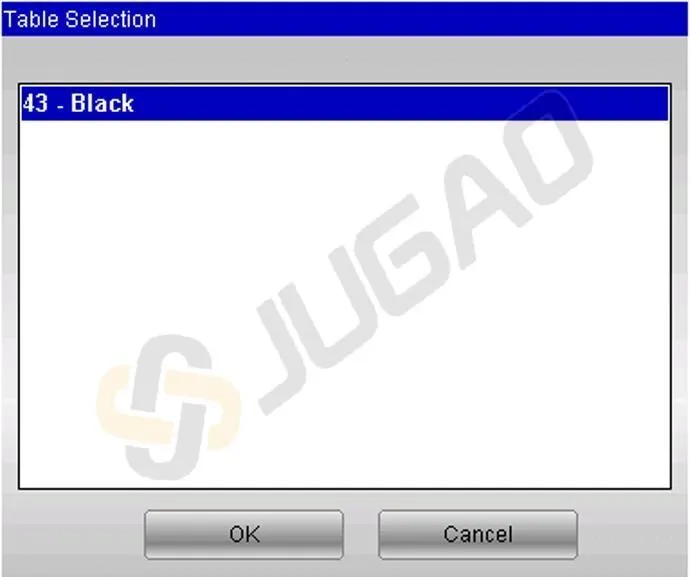

[Выбор таблицы]: Выберите таблицу из списка, коснувшись её и подтвердив выбор с помощью [ОК].

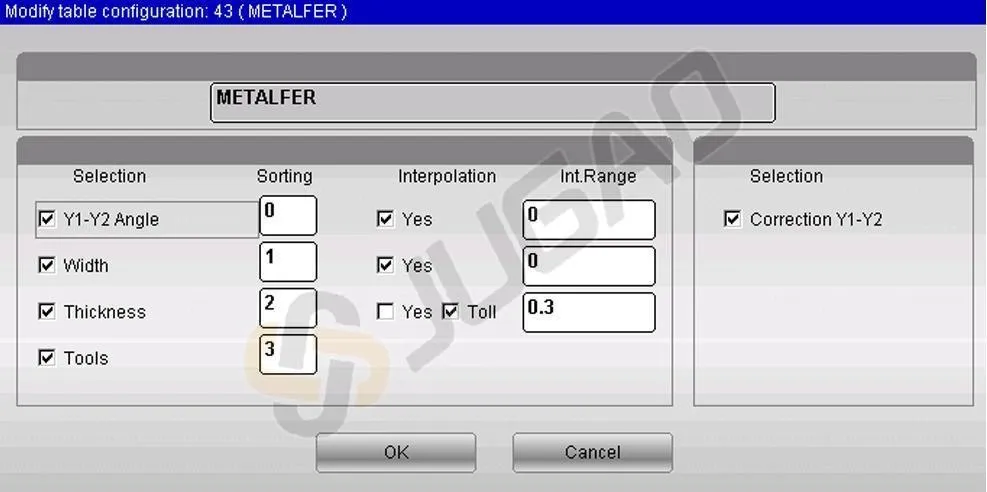

[Свойства таблицы материалов]: Настройте такие параметры, как типы полей, не изменяя структуру таблицы.

[Изменить имя таблицы]: Переименуйте описание материала для большей ясности.

[Сохранить таблицу как…]: Сохраните таблицу с новым кодом и описанием.

Работа с базами данных

Ниже приведены описания всех операций, которые можно выполнять с базами данных. Доступ к следующим функциям осуществляется через меню системы, которое открывается при нажатии кнопки меню.

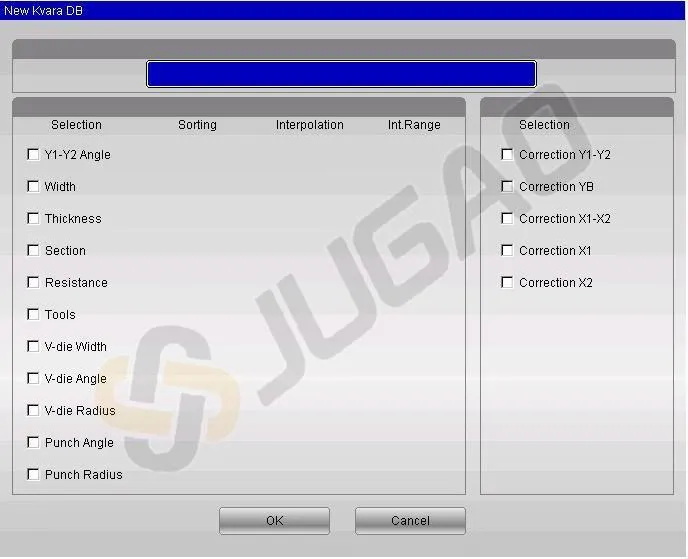

0>> Создать новую базу данных: Легко создайте новый экземпляр базы данных ESA S630, где можно настроить её структуру. Это включает присвоение имени базе данных, выбор ключей и задание параметров корректировки. Вы также можете настроить такие свойства, как индекс сортировки и параметры интерполяции, чтобы повысить точность поиска данных.

1>>Отключить корректировки:Уберите из базы данных отдельные корректировки, сосредоточившись только на необходимых настройках.

2>>Изменить настройки базы данных: Настройте расположение ключей и параметры интерполяции во всех таблицах для согласованной обработки данных.

3>>Удалить базу данных: Удалите ненужные базы данных из системы для более эффективного управления данными.

4>>Выбор базы данныхЛегко выберите наиболее подходящую базу данных для текущих задач.

5>> Сохранить текущую БД: Создайте резервную копию текущей базы данных на USB-накопитель для обеспечения безопасности и мобильности.

6>> Сохранить все БД: Сохраните все базы данных на USB-накопитель, чтобы защитить весь набор данных.

7>> Загрузить все БД: Быстро загрузите все сохраненные базы данных обратно в систему, обеспечив непрерывность и доступность данных.

Управление коррекциями

Получение значений коррекции

Упрощенный ввод коррекции:

l Включите функцию базы данных Kvara в базе данных ESA S630, чтобы без труда получать коррекции изРЕДАКТОР, CORRECTIONS, илиПОЛУАВТОМАТИЧЕСКИЙстраницах.

l Используйте[Вставить в KvaraDB]функциональную клавишу, чтобы записывать коррекции в соответствующую таблицу материалов. Если таблица не существует, система предложит создать ее.

Избегайте дубликатов:Если вы повторно введете уже существующее значение, система спросит, хотите ли вы заменить старое значение, чтобы сохранить точность.

Режим самообучения для повышения эффективности:Включите режим самообучения, чтобы автоматически сохранять коррекции без необходимости каждый раз использовать[Вставить в KvaraDB]Эта функция идеально подходит для новых настроек базы данных.

Нажмите [Включить самообучение. KDB]клавиша: значок включения KvaraDB будет отображаться в правом верхнем углу:

KvaraDB включена в обычном режиме

KvaraDB включена в режиме самообучения

Использование значений коррекции

Автоматическая интеграция коррекций

После включения базы данных Kvara значения коррекции автоматически находятся и применяются в числовых и графических программах. Любые изменения ключевых данных настраницы редактораилиПолуавтоматическиестраницы заставляют систему извлекать соответствующие коррекции.

Интерполяция данных

База данных выполняет линейную интерполяцию для заполнения отсутствующих данных коррекции. Она усредняет значения, когда найдены записи с большими и меньшими значениями. Вы можете задать диапазон интерполяции, который определяет расстояние между этими записями.

Допуск по толщине

Используйте допуск по толщине, чтобы применять коррекции базы данных к гибам с немного отличающейся толщиной. Коррекции выполняются только тогда, когда в базе данных найдена толщина в пределах заданного допуска.

Таблица материалов

Как открыть страницу таблицы материалов:

Чтобы перейти настраницу таблицы материаловвыполните следующие шаги:

– откройте страницу коррекций, нажав эту кнопку

– нажмите[Список материалов]клавишу

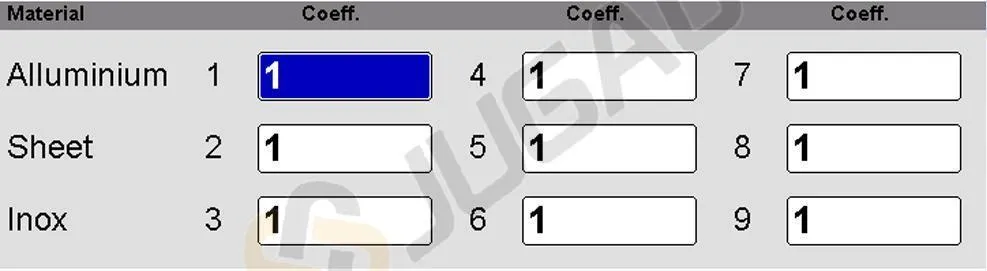

Страница выглядит так, как показано на рисунке:

Как использовать коэффициент материала:

l Откройте страницу таблицы материалов в базе данных ESA S630.

l Введите коэффициенты для корректировки расчетов растяжения материала.

l Значение по умолчанию — 1; изменяйте его, чтобы скорректировать растяжение (например, 2 — вдвое, 0,5 — вдвое меньше).

Как отключить расчет растяжения:

l Установите все коэффициенты в 0, чтобы прекратить расчет растяжения.

l Отключение этой функции означает отсутствие X-коррекций в числовых программах и точную сумму сегментов в графических программах.

Сохранение и загрузка коэффициентов:

l Нажмите «Сохранить», чтобы записать коэффициенты во внешнюю память.

l Используйте[Загрузить с диска]для загрузки с USB-устройства.

l Сохраняйте или загружайте все коэффициенты с помощью[Сохранить ВСЕ]и[Загрузить ВСЕ]функций.

Используйте базу данных ESA S630, чтобы легко управлять поведением материала и оптимизировать ваши проекты программирования.

Заключение

База данных ESA S630 — это мощный инструмент для повышения эффективности программирования и производительности приложений. Полностью используя ее широкие возможности, разработчики могут оптимизировать обработку данных, улучшить качество кода и создавать более надежные и высокопроизводительные программные решения. Освоение этого инструмента поможет вам максимально раскрыть его потенциал и повысить результативность ваших проектов разработки.

Для получения дополнительных сведений или ответов на конкретные вопросы свяжитесь с нашей службой поддержки. Мы всегда готовы помочь вам максимально эффективно использовать базу данных ESA S630. Также обязательно изучите наши дополнительные ресурсы и документацию, чтобы получить больше знаний и советов по оптимизации.
