Полное руководство по револьверным координатно-пробивным прессам с ЧПУ

В этом подробном руководстве поCNC-револьверному пробивному прессуя с радостью поделюсь своим опытом и знаниями об этом важнейшем оборудовании. Независимо от того, только ли вы начинаете работать в области CNC-обработки или стремитесь улучшить уже существующие процессы, это руководство даст вам всесторонние знания о лучших практиках, методах оптимизации и стратегиях программирования. От базовых принципов работы до советов по максимальному повышению эффективности — я постараюсь дать полное представление, которое поможет вам принимать обоснованные решения. Давайте вместе рассмотрим особенности, преимущества и лучшие практики эффективного использования CNC-револьверных пробивных прессов.

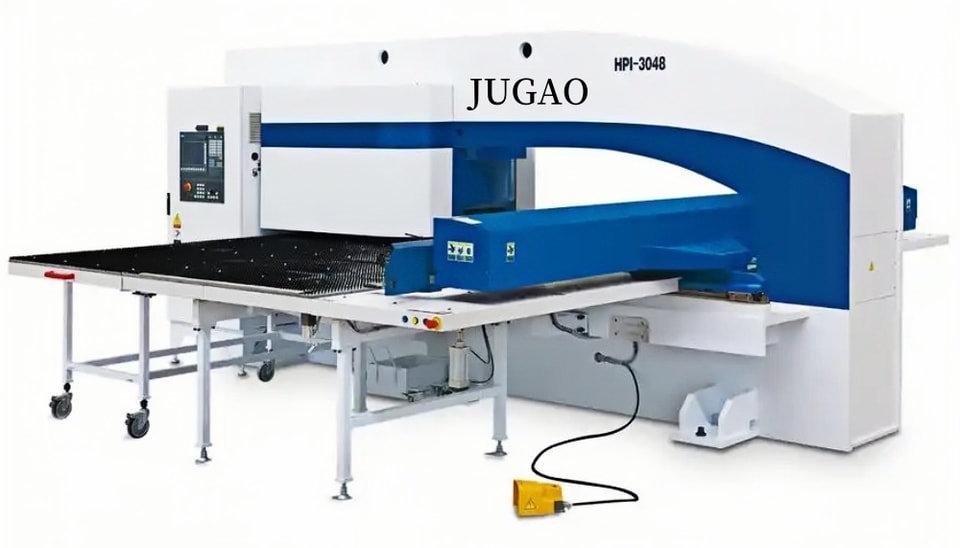

CNC-револьверный пробивной пресс — одна из основных категорий CNCпробивных прессов, английское название (CNC-револьверному пробивному прессу), сокращенно NCT. Numerical Control Turret Punch (NCT) объединяет в себе механику, электрическую часть, гидравлику и газовую систему. Это оборудование для штамповочной обработки, предназначенное для пробивки отверстий, неглубокой вытяжки и формовки листа с помощью револьверного пробивного инструмента.

Содержание

• Особенности
• Классификация
• Ось движения
• Способы обработки
• Обрабатывающая станция
• Отрасль применения
• Видеодемонстрация

Особенности

Числовое программное револьверное пробивное устройство (NCT) состоит из компьютерной системы управления, механической или гидравлической силовой системы, сервопривода подачи, библиотеки инструментов, системы выбора инструмента, внешней системы программирования и т. д.

Числовое программное револьверное пробивное устройство (NCT) работает по технологической программе, составленной с помощью программного обеспечения (или вручную). Сервопривод подачи перемещает лист в позицию обработки. Одновременно система выбора инструмента подбирает соответствующий инструмент из библиотеки, а гидравлическая силовая система выполняет штамповку по программе, автоматически завершая обработку детали.

Классификация

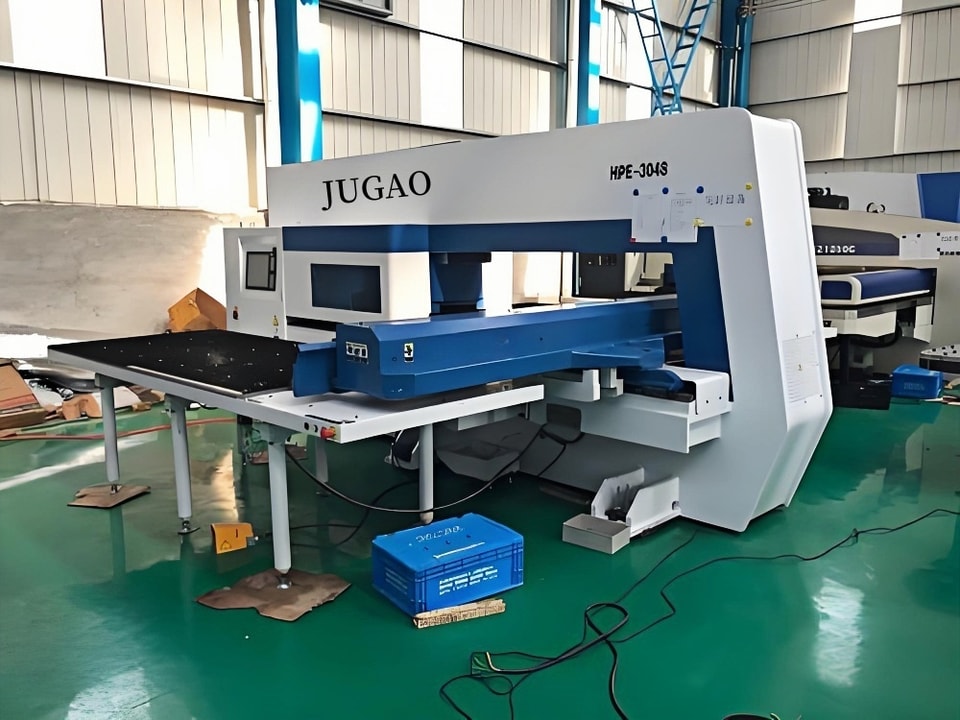

ЧПУ координатно-револьверный пробивной пресс (NCT) делится на полностью электрический серво-ЧПУ револьверный пробивной пресс, механический ЧПУ револьверный пробивной пресс (ЧПУ револьверный пробивной пресс с маховиком) и гидравлический ЧПУ револьверный пробивной пресс.

Среди них полностью электрический серво-ЧПУ револьверный пробивной пресс — это совершенно новый тип револьверного пробивного пресса. Оборудование использует технологию прямого привода серводвигателем, сохраняя при этом преимущества простой, зрелой и надежной конструкции механического основного привода. В то же время оно обладает лучшими характеристиками, чем гидравлический основной привод. У него есть заметные особенности и мощные функции. Оборудование оснащено полностью электрическим интеллектуальным серво-пробойником, способным выполнять различные процессы, такие как пробивка, формовка, гибка и гравировка.

Механические револьверные пробивные прессы широко применяются благодаря своей долгосрочной стабильности, долговечности и более низкой цене по сравнению с полностью электрическими серво-ЧПУ револьверными пробивными прессами; однако по эффективности и функциональности они значительно уступают.

Гидравлические револьверные пробивные прессы постепенно утратили популярность из-за необходимости расхода гидравлического масла и непригодности для работы в условиях высоких температур.

Оси движения

Ось X: ось сервопривода, перемещающая заготовку в направлении, перпендикулярном длине стола

Ось Y: ось сервопривода, перемещающая заготовку в направлении, параллельном длине стола

Ось A: вращающийся револьверный магазин инструмента, задающий ось вращения матрицы

Ось C: ось вращения для автоматического индексирования матрицы, позволяющая поворачивать матрицу под любым углом

Способы обработки

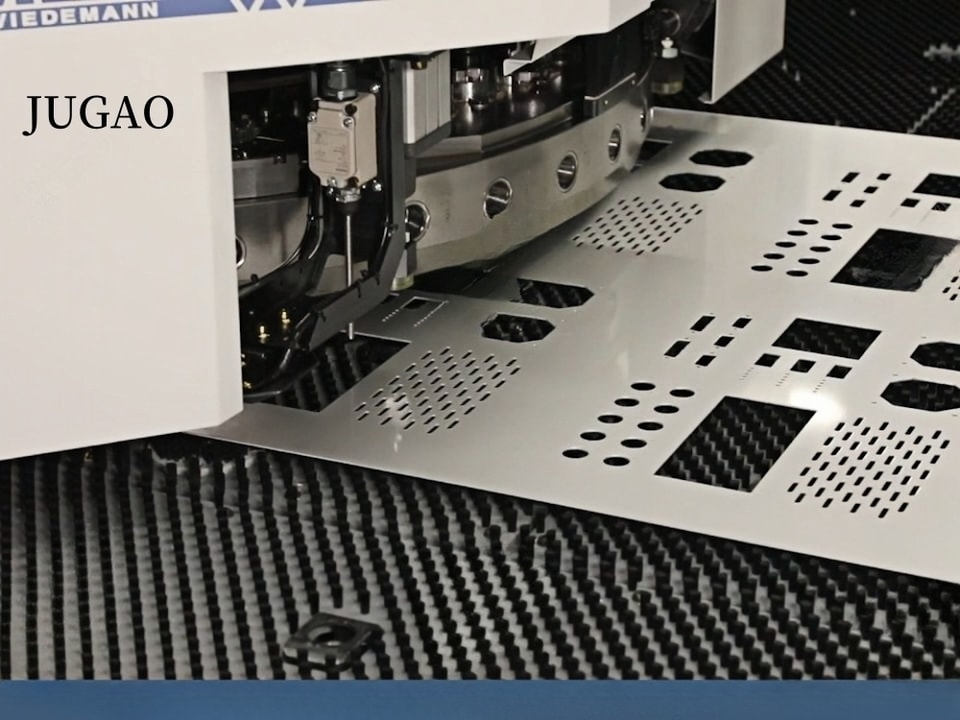

1. Однократная пробивка: выполнение пробивки за один проход, включая линейное расположение, дуговое расположение, окружное расположение и пробивку отверстий по сетке.

2. Непрерывная пробивка в одном направлении: метод обработки с частичным перекрытием с использованием прямоугольных матриц, позволяющий обрабатывать длинные отверстия и подрезать кромки.

3. Многонаправленная непрерывная пробивка: метод обработки больших отверстий с использованием небольших матриц.

4. Нибблинг: использование небольшой круглой матрицы для непрерывной пробивки дуги маленькими шагами.

5. Однократное формование: метод формовки путем неглубокой вытяжки за один раз в соответствии с формой матрицы.

6. Непрерывное формование: методы формовки, размеры которой превышают размер матрицы, такие как крупноразмерные жалюзи, прокатные ребра и прокатные ступени.

7. Матричная формовка: обработка нескольких одинаковых или различных изделий на большой панели.

Обрабатывающая станция

Обычно револьверный инструмент классифицируют по диаметру отверстий, которые он может обрабатывать, что облегчает выбор матрицы. Как правило, они делятся на пять классов: A, B, C, D и E.

Станция класса A (1/2 дюйма): диапазон обработки от Φ1,5 до Φ12,7 мм

Станция класса B (1-1/2 дюйма): диапазон обработки менее Φ31,7 мм

Станция класса C (2 дюйма): диапазон обработки менее Φ50,8 мм

Станция класса D (3-1/2 дюйма): диапазон обработки менее Φ88,9 мм

Станция класса E (4-1/2 дюйма): диапазон обработки менее Φ114,3 мм

Обычно, когда необходимо изменить случайную конфигурацию, используют следующие соотношения: 1D = 8A = 4B = B + C.

Отрасль применения

Наша продукция широко применяется в отраслях холодной штамповки, включая электроэнергетическое оборудование, шкафы и корпуса, фасадную отделку, бытовую технику, лифтовую промышленность, производство противопожарных дверей, кондиционеры, кухонную технику, офисное оборудование, металлическую мебель, медицинское оборудование, осветительные приборы и многое другое. Метод однократной пробивки и метод нибблинга используются для пробивки отверстий и получения деталей различных форм и размеров, что особенно подходит для обработки разнообразных партий средней и малой серийности либо единичных листов.
