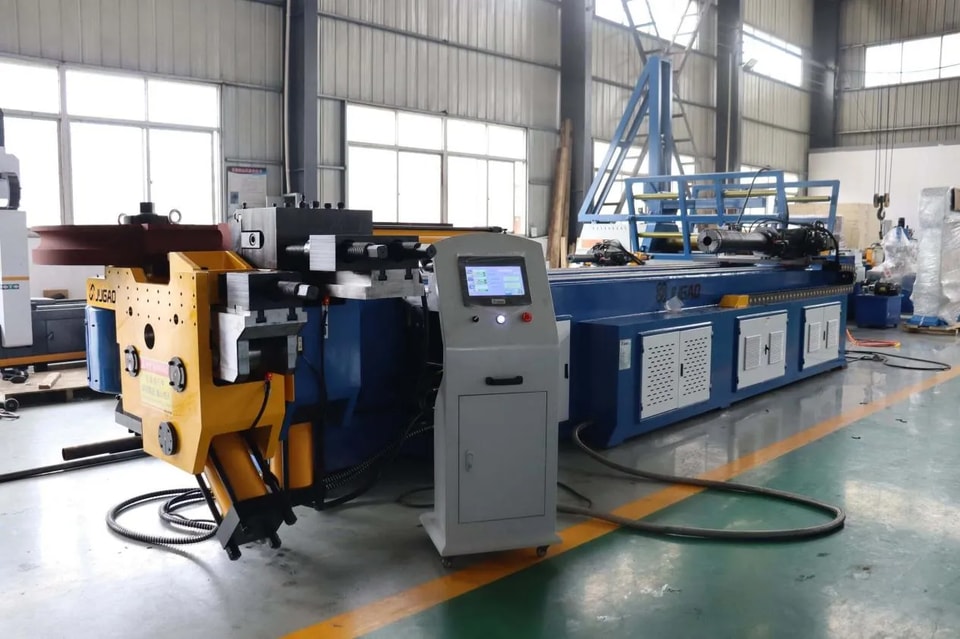

При длительной эксплуатации трубогибочные машины неизбежно испытывают различные неисправности. Быстрое и точное определение и своевременное устранение этих неполадок имеет решающее значение для обеспечения эффективности производства и качества гибки труб. Ниже приведены причины и подходы к устранению распространенных неисправностей для справки техническими специалистами на месте.

1. Неточный угол гибки или чрезмерный пружинный эффект k

Симптом: фактический угол гибки меньше заданного значения, или угол значительно колеблется в пределах одной партии продукции.

Возможные причины:

Недостаточная компенсация пружинного эффекта, особенно для таких материалов, как высокопрочная сталь и нержавеющая сталь.

Установленный угол гибки слишком мал.

Недостаточное давление зажимной матрицы, вызывающее проскальзывание трубы.

Дрейф сигнала энкодера или датчика угла.

Предложения по устранению неисправностей:

Увеличьте значение угла гибки, тестируя каждую деталь до стабилизации угла.

Проверьте, достигает ли давление зажимного цилиндра установленного значения, и проверьте наличие загрязнения маслом на рабочей поверхности матрицы.

Откалибруйте нулевую точку датчика угла и проверьте, не ослаблена ли муфта.

2. Сморщивание или коллапс в точке изгиба

Симптом: на внутренней стороне изгиба появляются волнообразные складки, или поперечное сечение заметно сплющено или вдавлено внутрь.

Возможные причины:

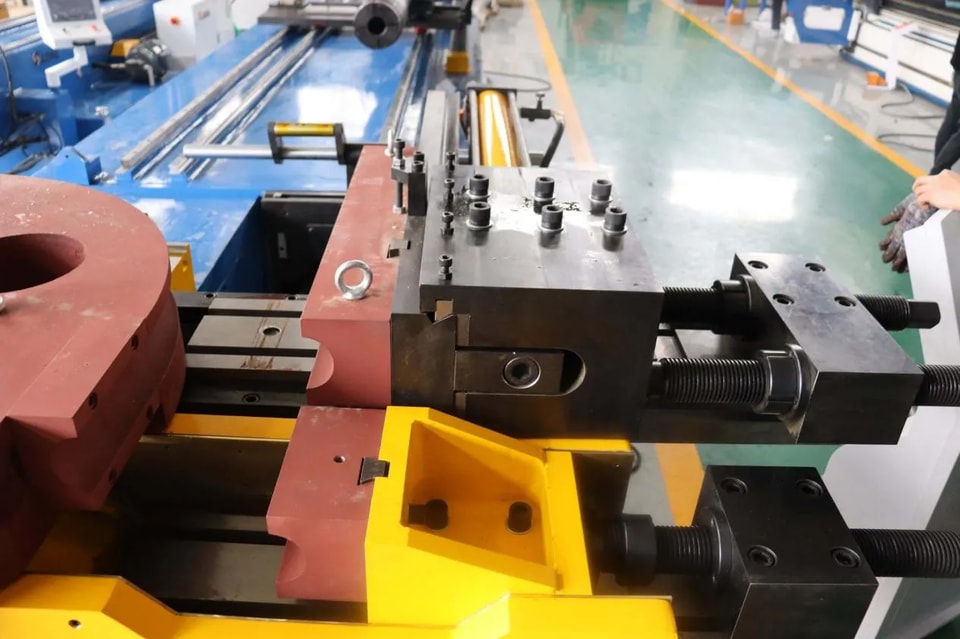

Анти-морщинная матрица не установлена или чрезмерный зазор между ней и гибочной матрицей.

Дорн не используется, недостаточное выдвижение дорна или смещение шаровой головки.

Радиус гибки слишком мал, превышает допустимый диапазон для трубы.

Слишком тонкая толщина стенки трубы или слишком мягкий материал.

Предложения по устранению неисправностей:

Отрегулируйте зазор анти-морщинной матрицы, чтобы обеспечить плотное прилегание к гибочной матрице без заклинивания.

Проверьте спецификации оправки на совместимость; отрегулируйте положение вылета оправки в соответствии с диаметром трубы и значением R (обычно 0,5-1,5 мм перед касательной гибочной матрицы).

Убедитесь, что значение R/D ниже нижнего предела процесса; увеличьте радиус гибки или добавьте поддержку оправки при необходимости.

3. Царапины или вмятины на поверхности трубы

Симптомы: Явные царапины, разрывы или отпечатки матрицы на поверхности трубы после гибки.

Возможные причины:

Износ, ржавчина или накопление загрязнений на рабочей поверхности матрицы.

Недостаточная смазка; неиспользование специализированного масла для гибки.

Ожоги или металлическая стружка на поверхности трубы.

Избыточное давление зажима, вызывающее локальные вмятины.

Рекомендации по устранению неисправностей:

Осмотрите и очистите все поверхности матриц, контактирующие с трубой; при необходимости отшлифуйте или замените.

Нанесите достаточное количество масла для гибки, уделяя особое внимание канавкам гибочной матрицы и области оправки.

Соответственно уменьшите давление зажима, убедившись, что труба не проскальзывает.

Очистите поверхность заготовки трубы перед гибкой, удалите заусенцы с концов.

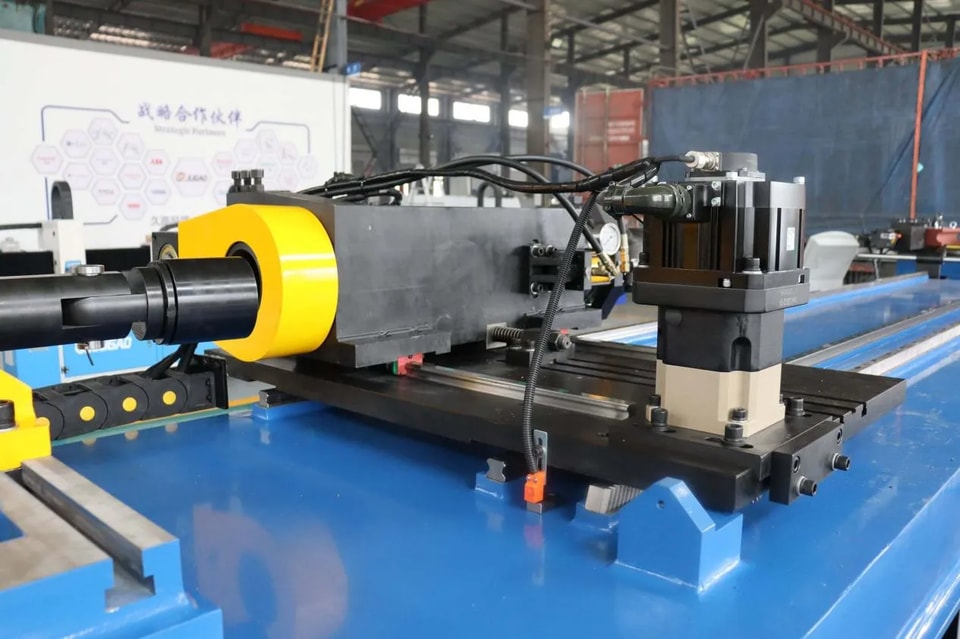

4. Неточная длина подачи или угол поворота.

Симптомы: Пространственное несовпадение в изделиях с несколькими изгибами, делающее сборку невозможной; размеры длины выходят за пределы допуска.

Возможные причины:

Неисправность серводвигателя подачи или энкодера

Изношенная линейная направляющая, чрезмерный люфт шарико-винтовой передачи

Ослабленная муфта вращающегося вала или накопленный механический люфт

Неправильная настройка опорной точки программы

Предложения по устранению неисправностей:

Выполните операцию возврата в исходное положение и наблюдайте, точно ли сбрасываются оси подачи и вращения.

Проверить повреждения защитного кожуха направляющей, очистить поверхность направляющей и смазать заново.

Измерить повторяемость подачи с помощью индикатора; если выходит за допуск, проверить предварительную нагрузку винта или затяжку муфты.

Перепроверить, что длина подачи и угол поворота между каждым изгибом в программе соответствуют чертежам.

5. Аномалии гидравлической системы (шум, повышение температуры, медленное действие)

Симптомы: ненормальный шум от гидравлического насоса, быстрое повышение температуры масла, медленное или отсутствующее действие цилиндра.

Возможные причины:

Низкий уровень гидравлического масла или загрязненное/эмульгированное масло

Забитый всасывающий фильтр, вызывающий кавитацию насоса

Установленное давление предохранительного клапана слишком низкое или сердечник клапана заклинил

Неисправность вентилятора радиатора или сильное скопление пыли на ребрах радиатора

Рекомендации по устранению неисправностей:

Проверить уровень масла; долить гидравлическое масло того же типа, если недостаточно.

Проверить цвет и состояние масла; заменить на новое масло и очистить масляный бак, если сильно загрязнено или эмульгировано.

Заменить возвратный и всасывающий фильтры.

Очистить поверхность радиатора и проверить, нормально ли работает вентилятор.

Измерить давление в системе с помощью манометра, чтобы подтвердить, достигнуто ли установленное значение.

6. Перегрев двигателя или сигнализация перегрузки

Симптом: температура корпуса двигателя слишком высокая; система управления сообщает об ошибке перегрузки.

Возможные причины:

Перегрузочная работа оборудования; диаметр трубы или толщина стенки превышают номинальный диапазон.

Увеличенное механическое сопротивление (износ редуктора, подшипников, передающих компонентов).

Низкое напряжение питания или трехфазный дисбаланс.

Неисправность вентилятора двигателя или плохая вентиляция.

Предложения по устранению неисправностей:

Подтвердите, что спецификации гибки труб соответствуют возможностям оборудования.

Запустите оборудование в режиме холостого хода, чтобы определить наличие значительной нагрузки; проверьте компоненты механической передачи.

Измерьте напряжение питания и трехфазный ток; проверьте отсутствие фаз.

Очистите кожух охлаждения двигателя и лопасти вентилятора для обеспечения надлежащей вентиляции.

7. Сигнал тревоги системы управления или неработоспособность сенсорного экрана.

Симптомы: черный экран HMI, зависание системы или сообщение системы об ошибке сервопривода/ПЛК.

Возможные причины:

Неисправность силового модуля или перегоревший предохранитель

Кнопка экстренной остановки не разблокирована или цепь безопасности разомкнута

Аварийный сигнал сервопривода (перенапряжение, перегрузка по току, неисправность энкодера)

Некорректные параметры программы или случайное изменение

Предложения по устранению неисправностей:

Проверьте состояние индикаторных ламп на каждом модуле в шкафу управления, чтобы подтвердить нормальный ввод питания

Подтвердите, что кнопка экстренной остановки отжата, а выключатель защитной двери закрыт

Запишите код аварии привода и сверьте с руководством по эксплуатации

Если параметры были изменены, восстановите резервную копию программы или свяжитесь с технической поддержкой производителя.

Ключ к устранению неисправностей трубогибочных станков заключается в принципе 'сначала наблюдение, затем анализ и только потом действие'. Начните с симптомов и, учитывая рабочее состояние оборудования, систематически проверяйте каждый компонент — электрический, гидравлический, механический и связанный с пресс-формами, избегая слепой разборки и сборки. Создание системы регулярных проверок и планового технического обслуживания может эффективно снизить вероятность внезапных поломок и поддерживать оборудование в оптимальном рабочем состоянии в любое время.
