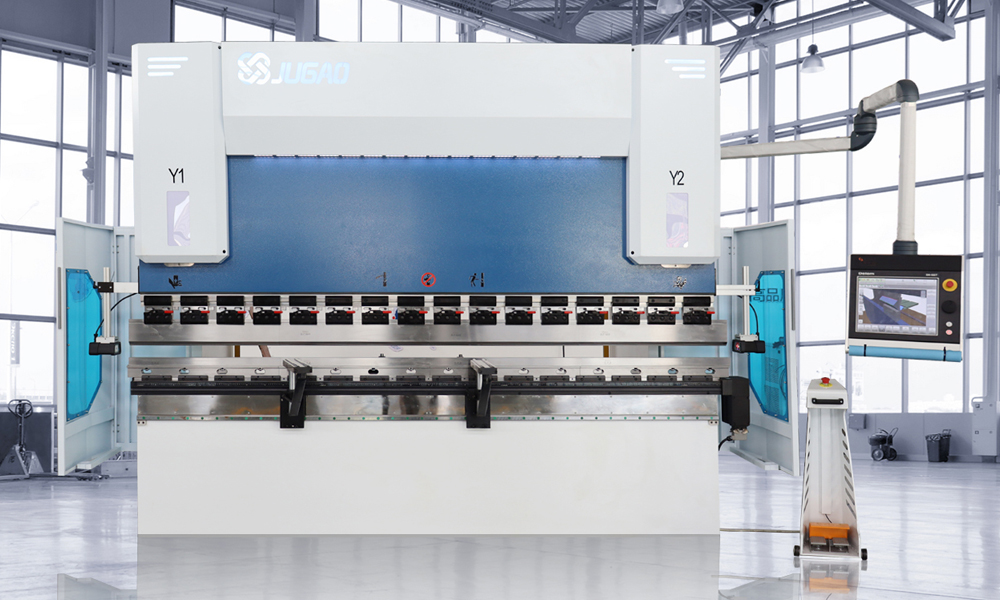

Регулировка выравнивания верхней и нижней матриц листогибочного пресса

Регулировка выравнивания верхней и нижней матрицы (центровка)

Назначение: обеспечить полное совпадение центральных линий верхней и нижней матриц, чтобы избежать отклонения линии гиба или деформации заготовки.

1. Грубая центровка

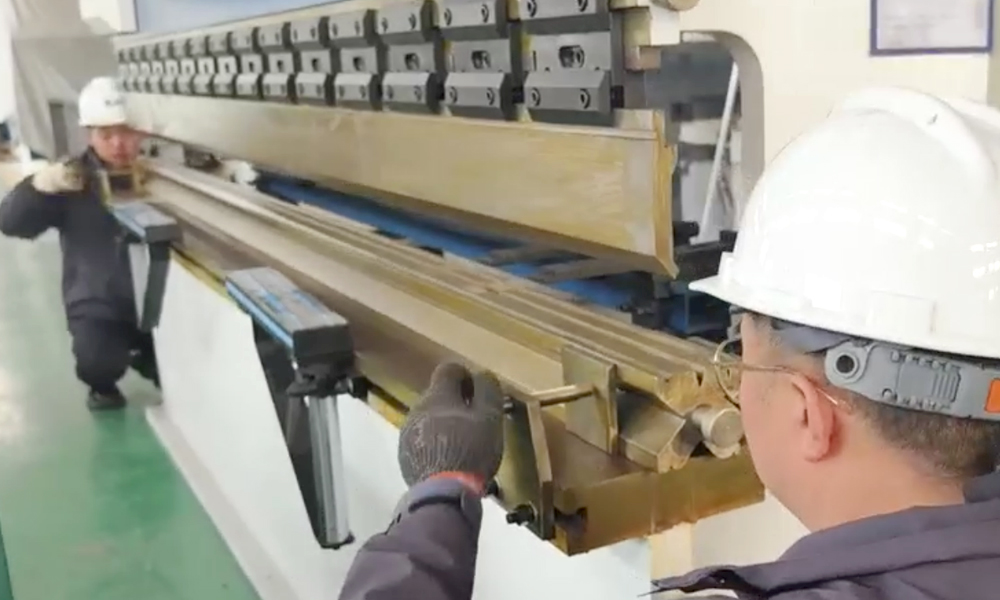

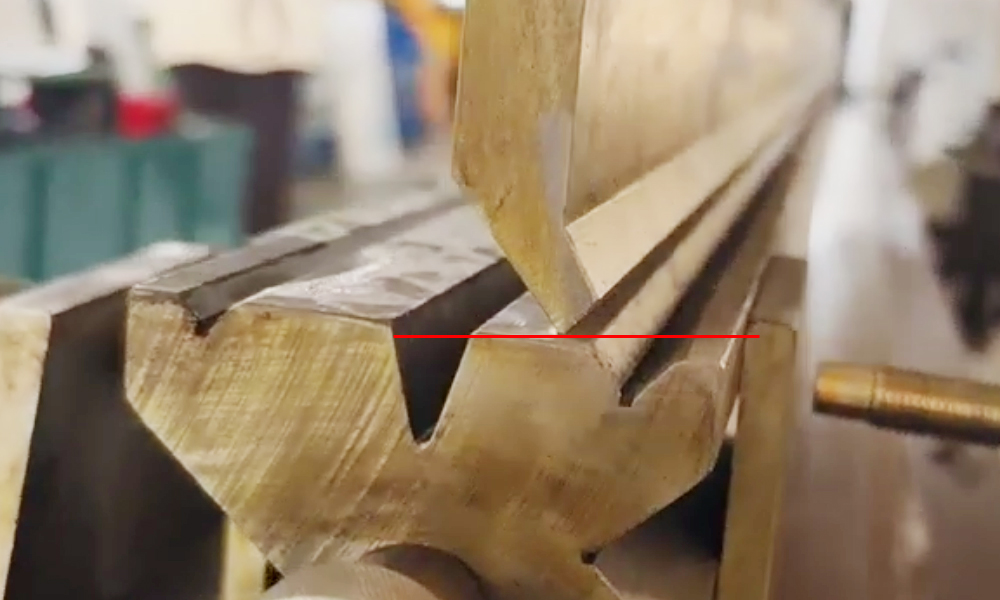

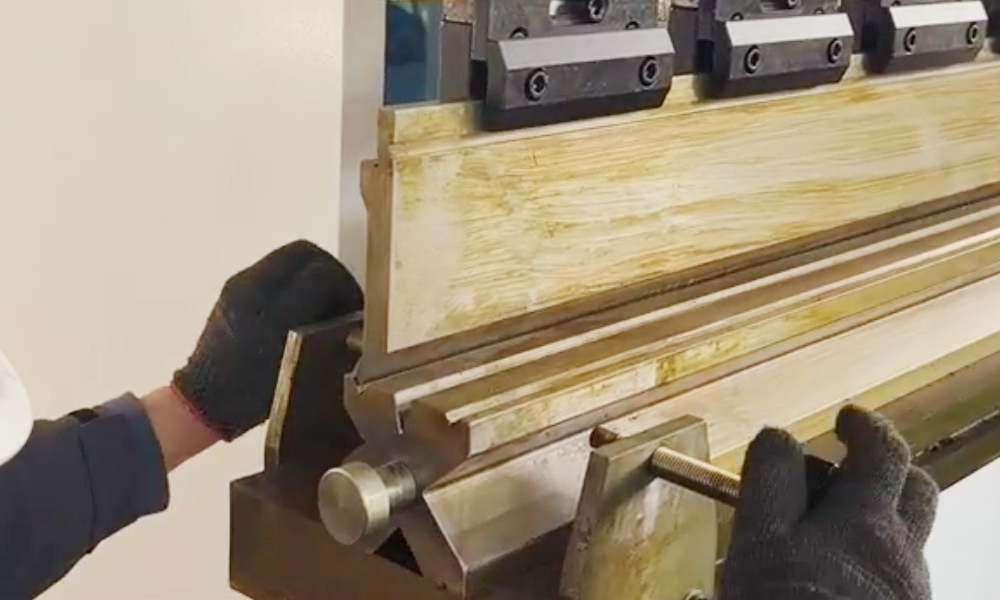

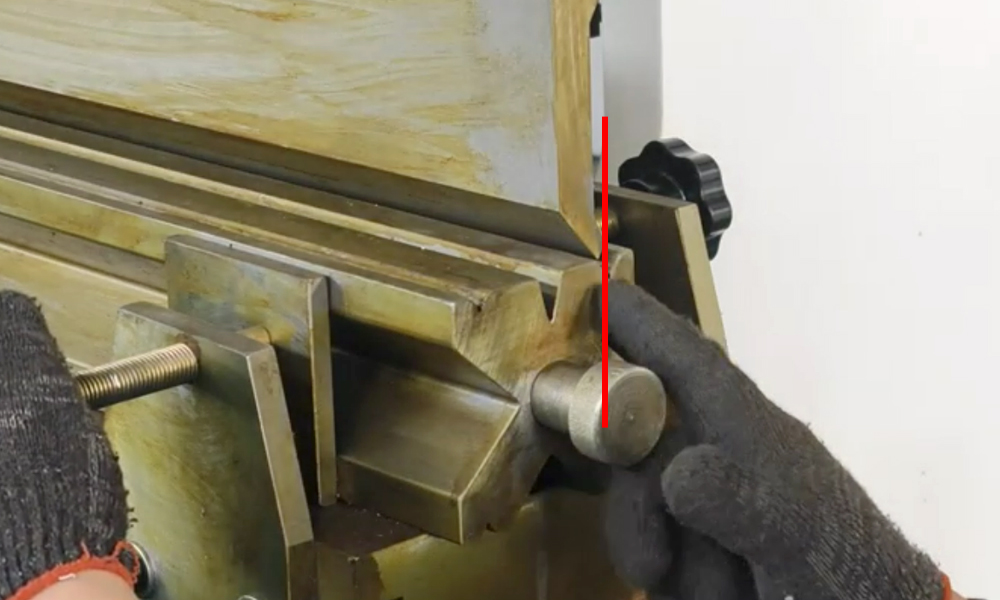

- Используйте инструмент для разметки центральной линии (например, лазерный центрирующий прибор или механический центровочный стержень), чтобы совместить V-образные пазы или режущие кромки верхней и нижней матриц.

- Отрегулируйте боковое положение держателя матрицы и удерживайте погрешность в пределах ±0,5 мм.

2. Точная настройка параллельности

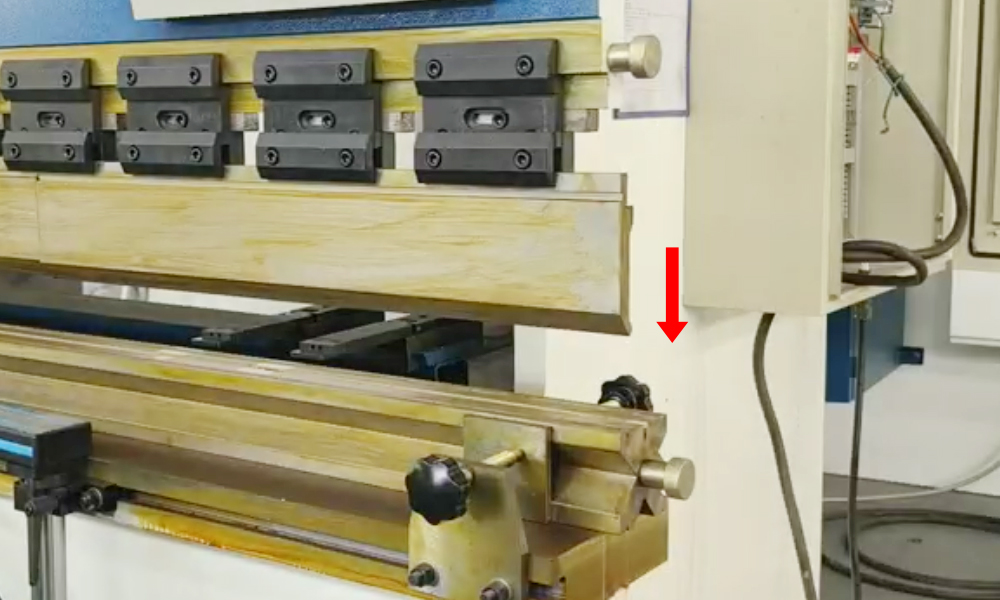

- Выполните толчковую подачу: медленно опустите верхний нож до касания верхней плоскости матрицы и слегка создайте давление (следите, чтобы давление не было длительным; оно должно быть менее 12 МПа). Затем верните в исходное положение.

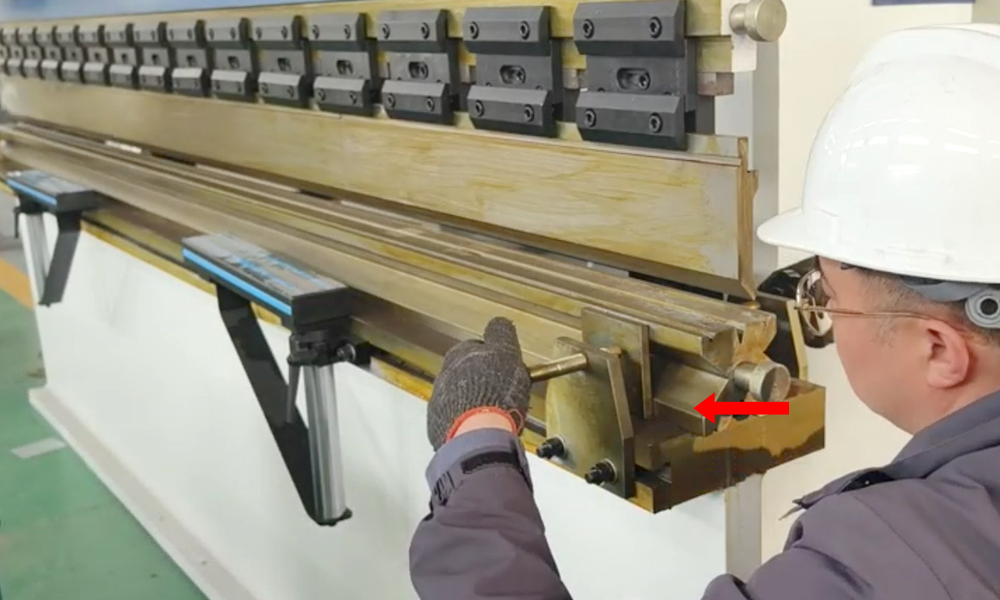

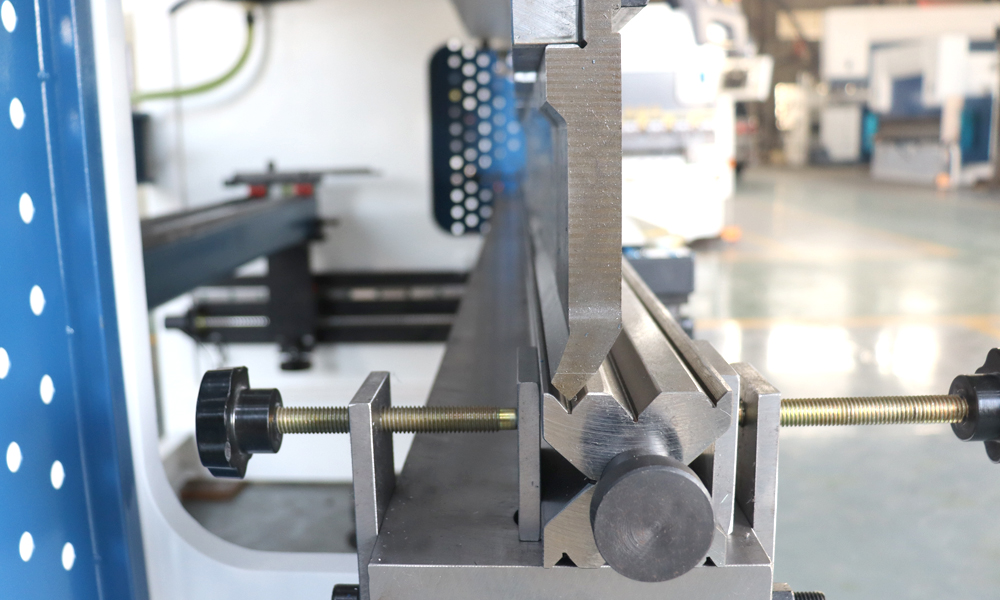

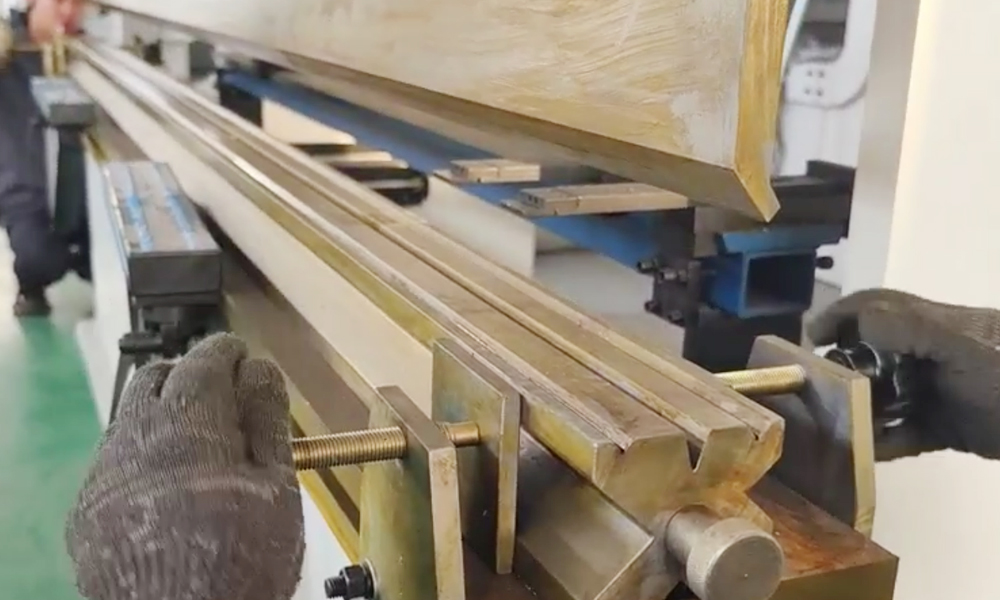

- Отрегулируйте нижнюю матрицу, переместив ее в паз V8 или V12, чтобы завершить центровку верхней и нижней матриц.

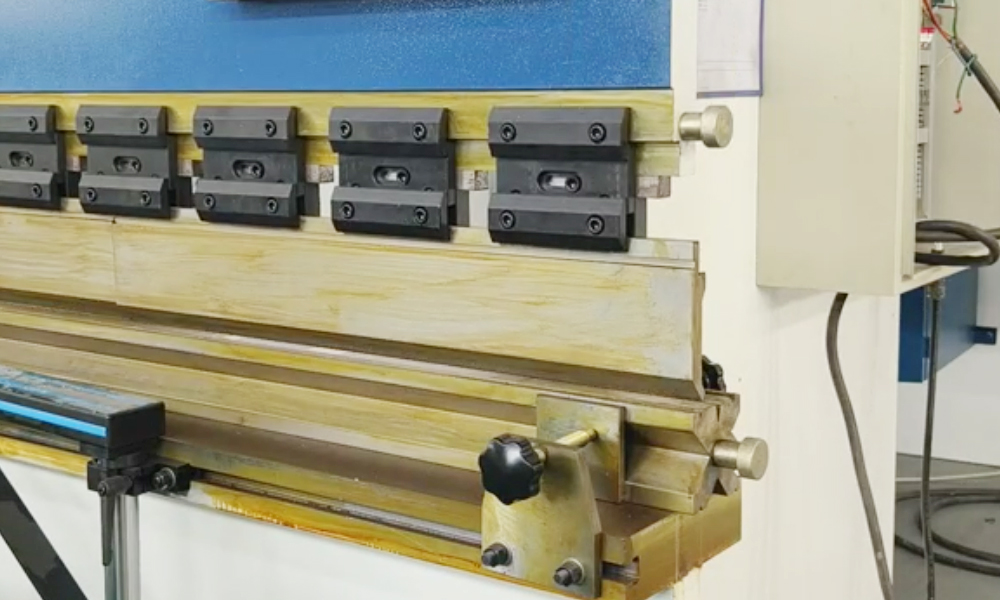

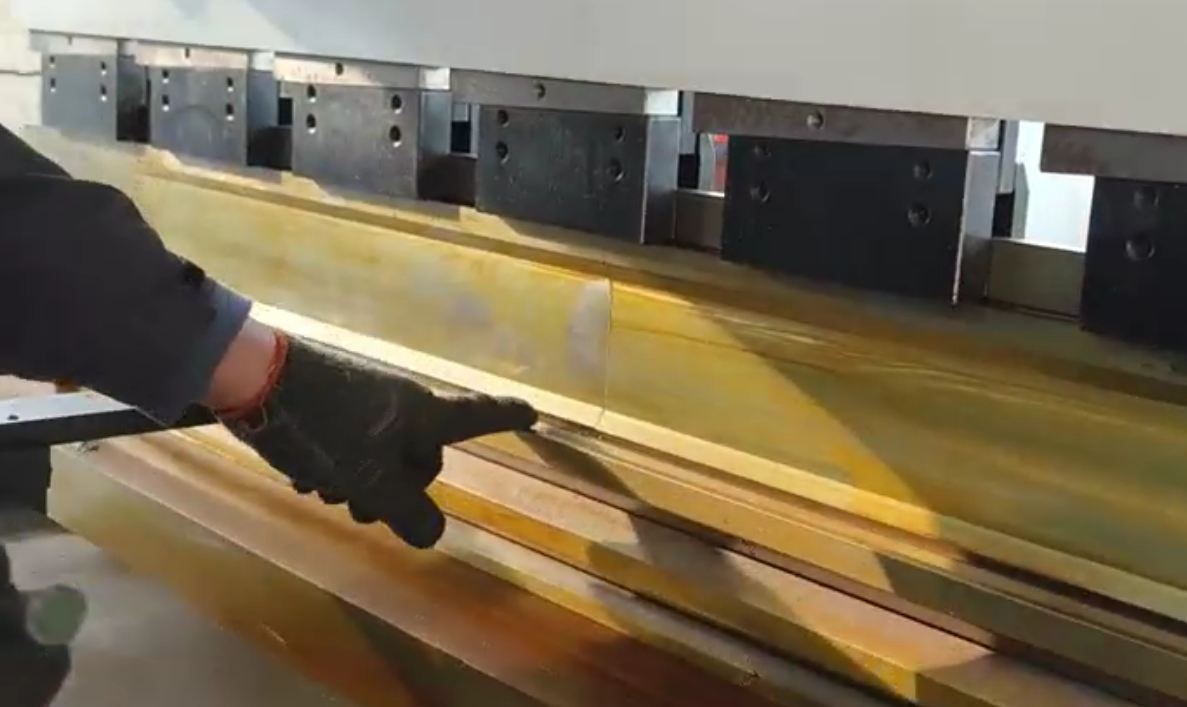

- Просто проверьте наклонный клин прижима матрицы: он должен полностью прилегать к верхней матрице.

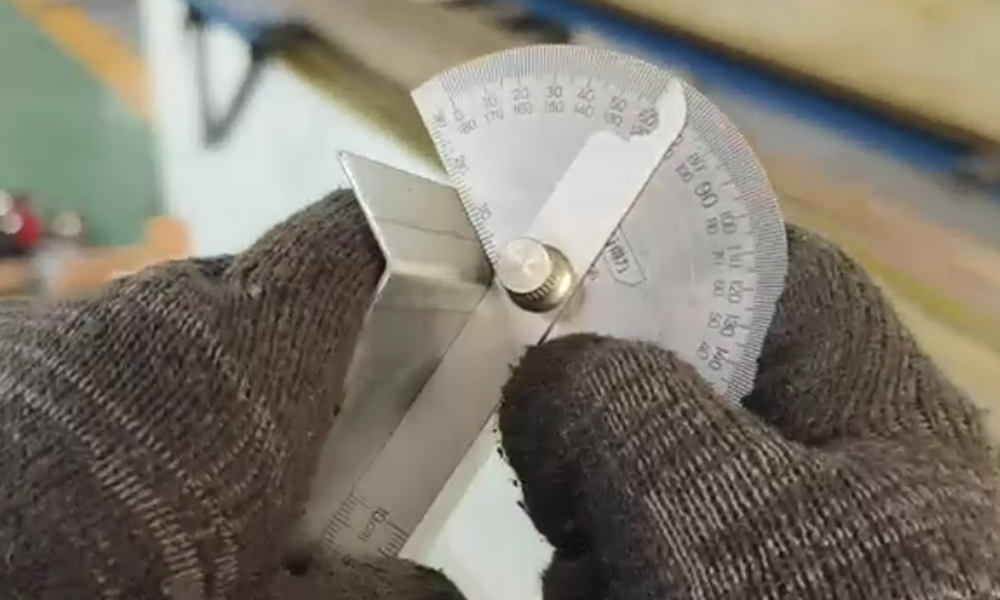

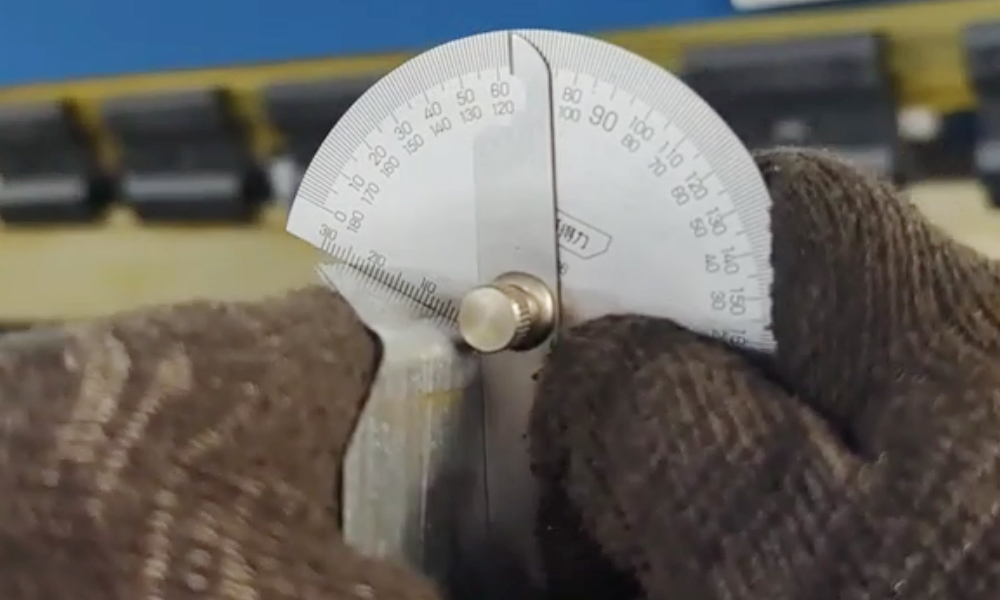

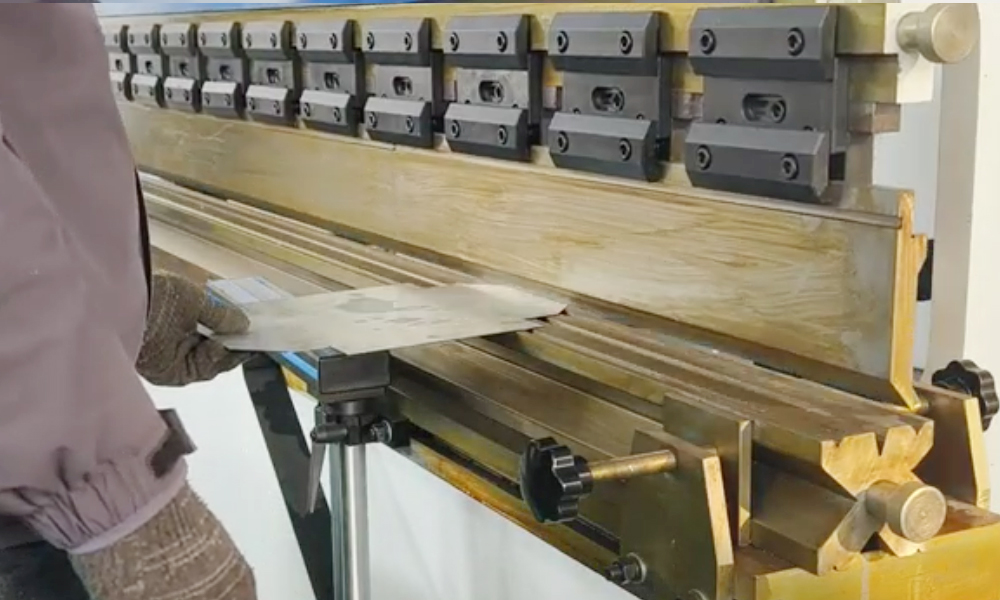

- Односторонний угловой тест: используйте два образца материала для гибки и одновременно выполните испытание с обеих сторон станка, затем сравните углы по обеим сторонам (обратите внимание, что испытательный угол должен быть больше 90°, а при гибке необходимо применять полное усилие).

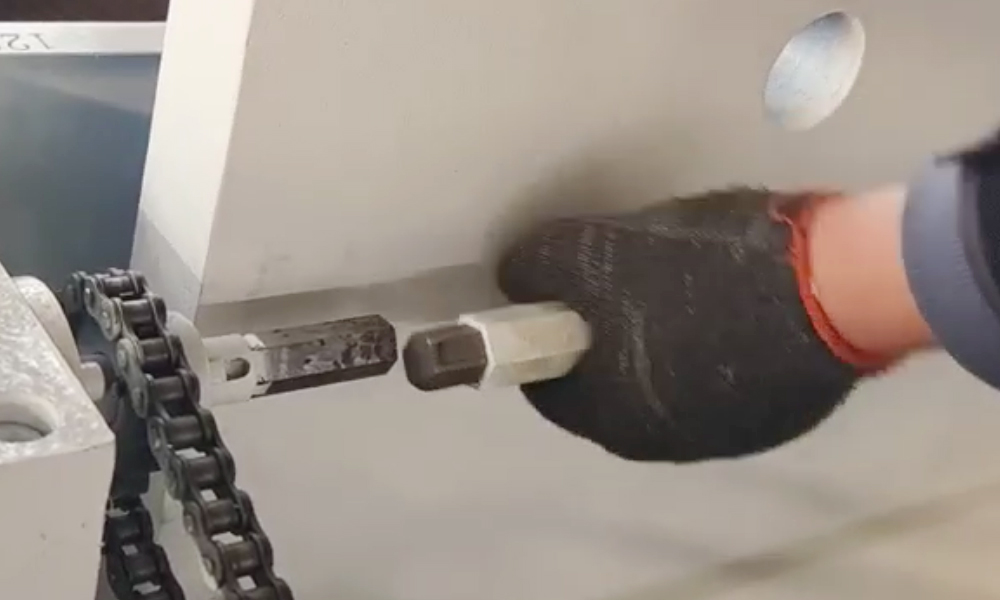

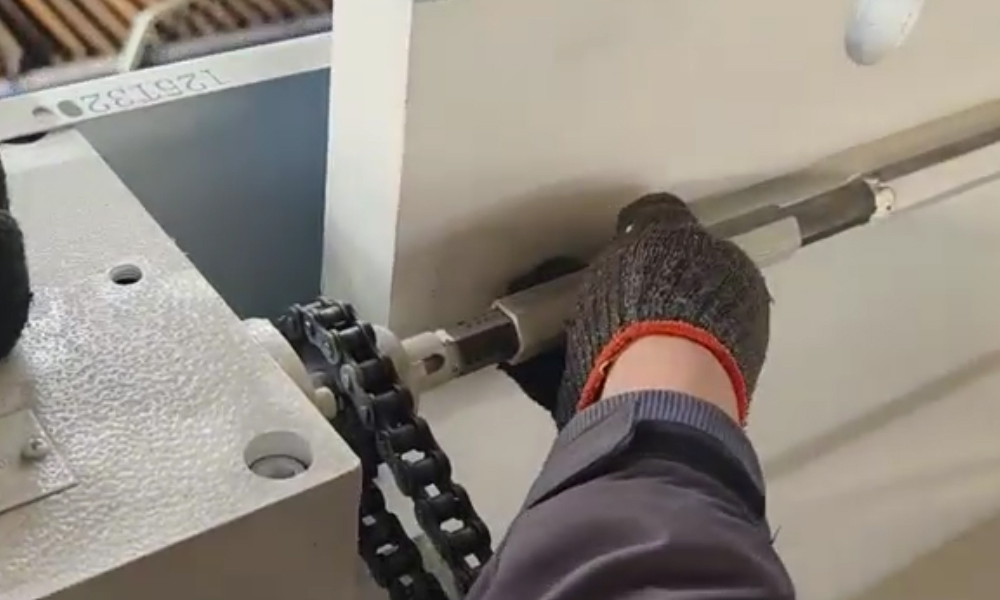

- Отрегулируйте синхронизирующую ось цилиндра (при отключенном питании — вручную), чтобы углы с обеих сторон полностью совпадали. После регулировки соедините синхронизирующую ось.

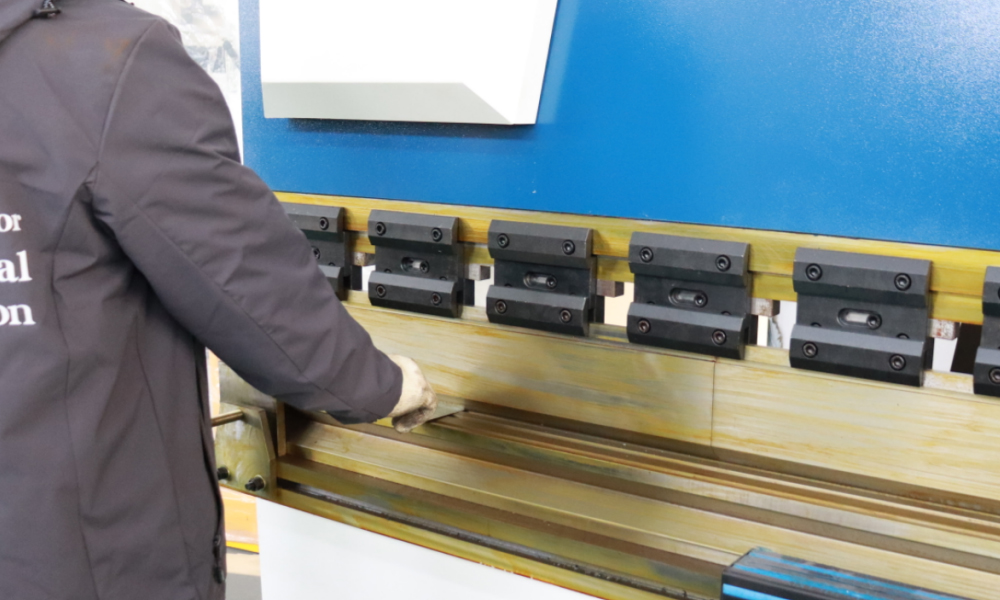

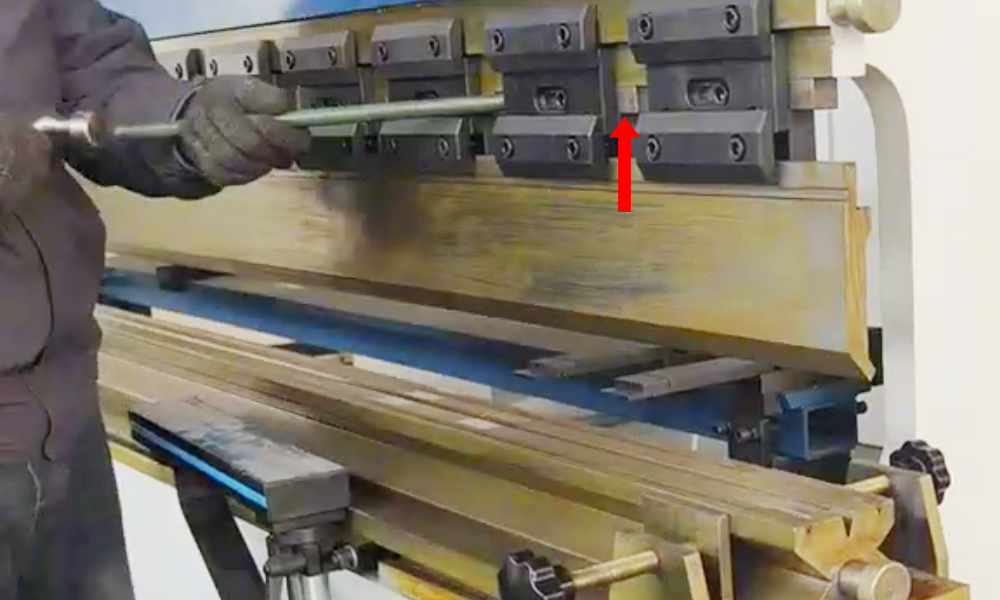

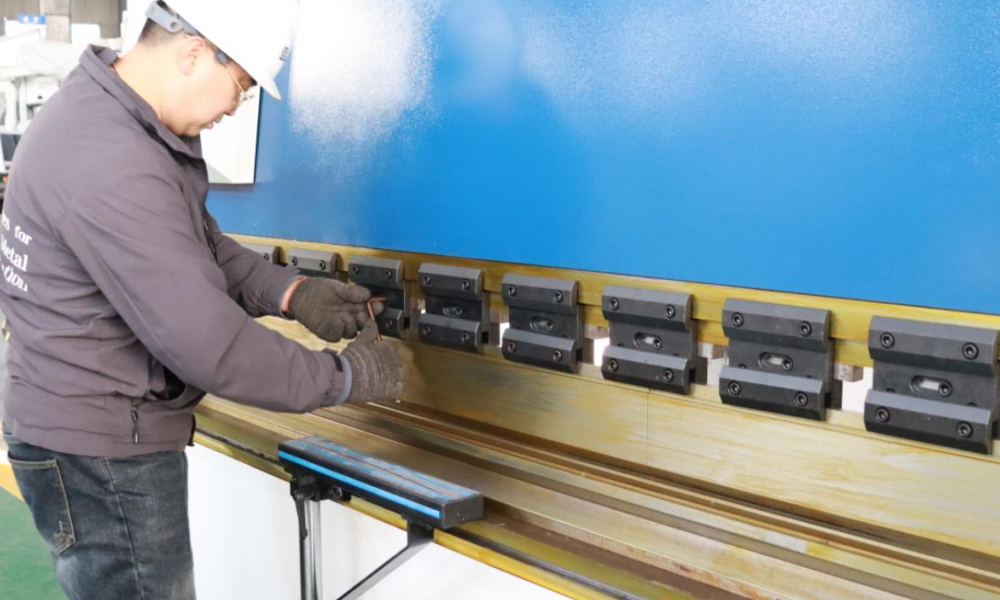

- Полностью устраните зазор между прижимами матрицы. Отрегулируйте положение нижней матрицы так, чтобы вершина верхней матрицы прижималась к верхней плоскости нижней матрицы. Выполните толчковую подачу: медленно опустите верхний нож до касания верхней плоскости матрицы и слегка создайте давление (следите, чтобы давление не было длительным; оно составляет около 12 МПа). Ослабьте крепежный винт наклонного клина, затем постучите по нему (используйте медный стержень), чтобы обеспечить отсутствие зазора между верхней и нижней матрицами.

3. Фиксация параметров

- После завершения регулировки затяните все крепежные болты и нанесите метки от самоотвинчивания.

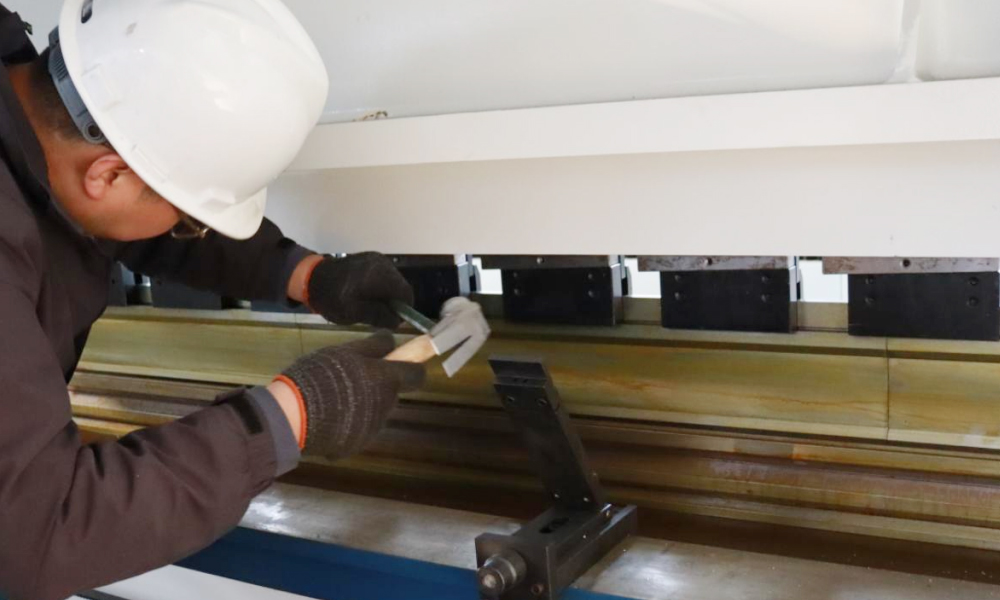

- После закрытия проверьте зазор между матрицами с помощью щупа, чтобы убедиться в отсутствии местного перетяга или зазоров.

- Переместите нижнюю матрицу, выберите обычную выемку для гибки и выполните пробную гибку в штатном режиме. Если слева и справа все еще сохраняется определенная погрешность углов, вручную отрегулируйте синхронизирующий вал в задней части цилиндра.

4. Меры предосторожности

- Безопасная работа: обязательно отключайте питание перед регулировкой и надевайте защитные перчатки и очки.

- Выбор инструмента: предпочтительны высокоточные измерительные инструменты (например, микрометры, лазерные датчики).

- Пошаговая проверка: каждый этап регулировки необходимо проверять пробной гибкой, чтобы избежать накопления погрешностей.

- Отличия оборудования: в разных моделях гибочных станков могут применяться механические/гидравлические системы компенсации, которые требуют регулировки в соответствии с руководством по эксплуатации.

Благодаря системной регулировке по указанным выше шагам можно значительно повысить точность гибки (погрешность угла ≤ 0,5°) и срок службы матриц, а также сократить расход материала и износ оборудования. В реальной работе необходимо гибко действовать, опираясь на опыт: например, для толстых листов или высокопрочных материалов величину компенсации давления следует соответствующим образом увеличить.
