Используйте функции ESA S860 для идеальных гибов

Для получения безупречных и воспроизводимых гибов в металлообработке крайне важно глубокое понимание возможностей вашего оборудования. Для операторов гибочного станка ESA S860 использование его расширенных функций — ключ к повышению точности, сокращению времени наладки и обеспечению стабильных высококачественных результатов.

В этом руководстве подробно рассматриваются основные функции ESA S860 с понятными инструкциями по их активации и применению. Независимо от того, являетесь ли вы опытным оператором или только начинаете работать с гибкой на ЧПУ, вы найдете практические рекомендации, которые помогут оптимизировать производительность и добиваться профессионального результата в каждом проекте.

Понимание функции «Оборудование для металлообработки»

ESA S860 объединяет специализированные функции для металлообработки, разработанные для упрощения процесса гибки. Ключевые возможности включают:

l Интуитивно понятная экранная клавиатура– Упрощает программирование благодаря удобному интерфейсу.

l Функция новой гибки – Позволяет быстро создавать и сохранять программы гибки.

l Функция фиксации гиба – Надежно фиксирует гибы для повышения точности и повторяемости.

В совокупности эти инструменты сокращают объем ручного ввода, ускоряют производство и повышают общую точность гибки, делая ESA S860 важным активом для современных цехов по обработке листового металла.

Активация режима металлообработки

Чтобы включить функцию «Оборудование для металлообработки» на вашем ESA S860:

1. Откройте меню настроек на главном экране.

2. Выберите «Настройка» (2), чтобы перейти к системным параметрам.

3. Выберите «Общие параметры» (7) и нажмите «Далее».

4. Введите пароль доступа и подтвердите нажатием OK.

5. Установите параметр «Оборудование для металлообработки» в 1 и нажмите ENTER (применимо к моделям S860 Touch и S660W).

После активации становятся доступны следующие возможности:

l Программирование новой гибки – Быстрое копирование существующих данных гибки.

l Принудительная фиксация гиба – Обеспечивает точное завершение гибки.

Использование функции новой гибки:

l Нажмите кнопку ▶клавишуна последнем гибе участка, чтобы продублировать его ниже.

l ВыберитеВведите шагиз меню, чтобы вставить гиб с такими же параметрами в текущую позицию.

Использование принудительного опрессовывания гиба:

l В разделах Settings и Bend Summary введите 0 в поле Y1 Angle, чтобы пометить гиб для опрессовки. Это обеспечивает точный контроль над конечной точкой гибки и идеально подходит для сложного многоступенчатого формования.

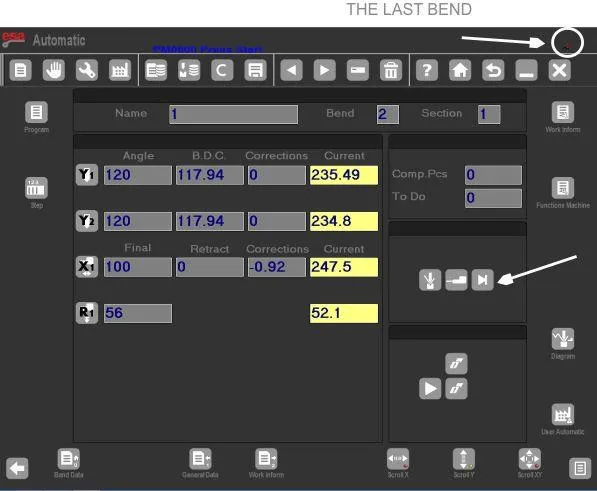

Индикатор последнего гиба

Значок в правом верхнем углу экрана указывает на последний гиб в запрограммированной последовательности. Эта визуальная подсказка помогает предотвратить случайное добавление лишних гибов при работе с органами управления станка.

Панель настройки «Функции станка»

Настраивайте операции гибки под конкретные задачи через меню Machine Functions. Откройте его, нажав соответствующую клавишу на экране настройки данных и выбрав пункт 7.

Доступные функции включают:

Пневматическая функция опрессовки– Поднимает пневматическую матрицу опрессовки, если установлено значение 1 в гибе с ограничителем.

Реверс осей Z– Запускает движение реверса по осям Z1/Z2 на основе параметра «Значение отклонения Z».

Отцепление сопровождения – При включении позволяет направляющему сопровождению отсоединяться в ходе цикла.

Функция медленного опускания – Обеспечивает медленное опускание ползуна в полуавтоматическом и автоматическом циклах.

Изменение шага на PMI– Откладывает корректировку шага до тех пор, пока ползун не достигнет нижней мертвой точки.

Режим лотка LZS – Доступен только для системы безопасности «laser safe» (параметр = 1).

Функция высоты конца– Задает высоту ребра (в мм) для применений в режиме лотка LZS.

Функции Stop at Mute / Hands-Feet / Hands-Hands / Double Pedal – Параметры безопасности и управления в системе «laser safe» для паузы, повторного запуска и работы с педалью.

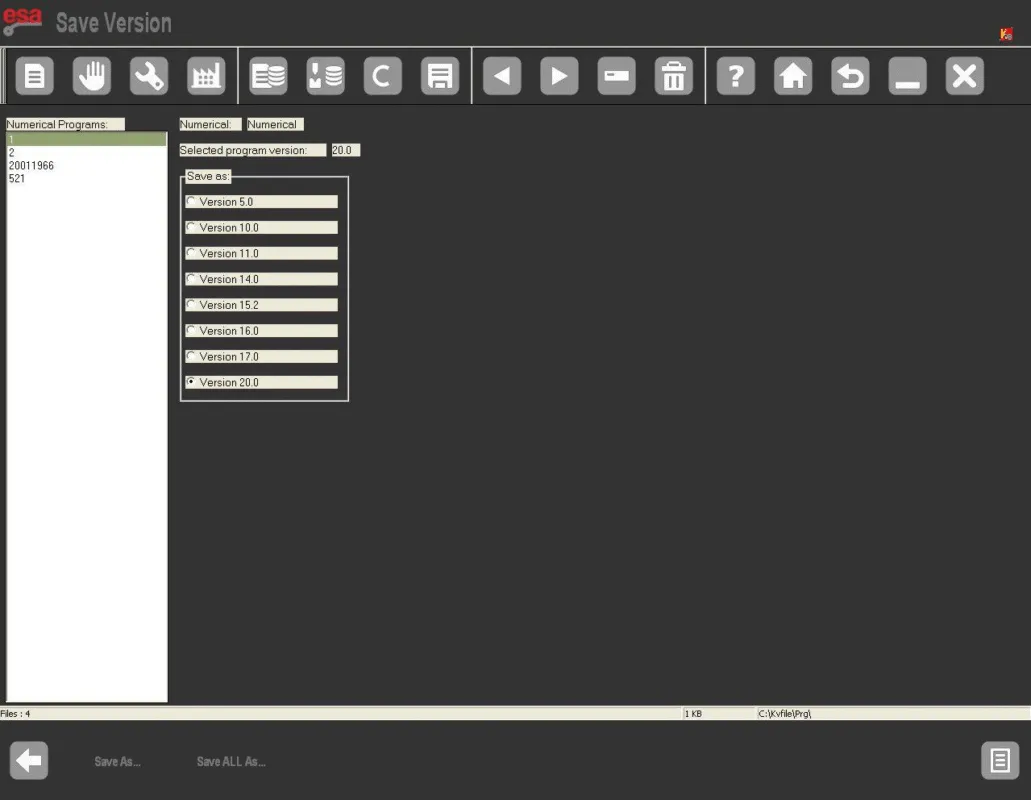

Управление версиями программ

Начиная с версии ПО 10.1, ESA S860 поддерживает до 20 программируемых функций. Хотя новые версии могут читать файлы старых программ, обратной совместимости у них нет. Однако вы можете экспортировать программы в устаревших форматах (совместимых с версиями 5.0–9.1).

Сохранение одной программы в предыдущей версии:

1. Откройте список программ.

2. Нажмите Сохранить версиючтобы открыть экран преобразования.

3. Выберите программу и целевой формат (например,Версия 20.0).

4. Нажмите ВВОД , затем Сохранить как....

5. Назовите файл, выберите Подтвердить и нажмите ВВОД.

Сохранение всех программ в предыдущей версии:

1. Из списка программ выберите «Сохранить версию».

2. Выберите нужный устаревший формат.

3. Вставьте отформатированный USB-накопитель с достаточным свободным местом.

4. Нажмите «Сохранить все как...», чтобы экспортировать все программы.

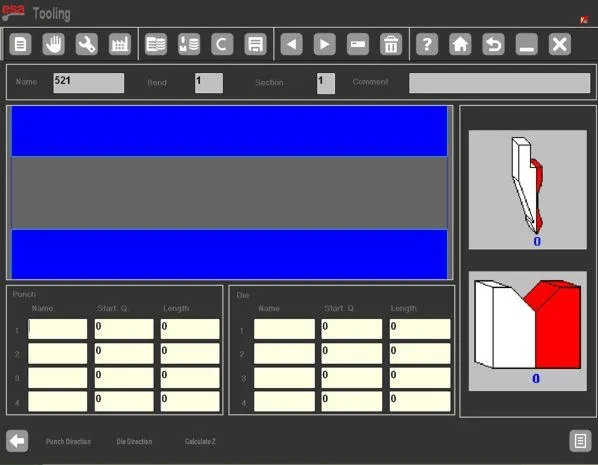

Экран настроек «Инструменты»

Меню Tools (пункт 9 на экране настроек данных) необходимо для управления рабочими станциями и автоматизации расчетов по оси Z.

Интерфейс отображает:

l Вид машины спереди с иконками «зубьев» инструмента.

l Боковые панели, показывающие ориентацию инструмента.

l Поля данных для до четырех рабочих станций, включая:

 Номер станции (1–4)

 Назначенные названия пуансона и матрицы

 Размеры инструмента (от точки 0 или внутреннего упора)

 Длины инструмента по каждой станции

Такая настройка обеспечивает точное выравнивание инструмента и упрощает программирование нескольких станций.

Дополнительные пункты меню

Расширьте возможности управления ESA S860 с помощью этих дополнительных меню:

1. Отключение NC — выберите Turn Off (5), чтобы безопасно выключить систему.

2. Версия ПО — выберите Version (7), чтобы просмотреть сведения о программном обеспечении, активных осях и установленных опциях.

3. Отображение логотипа — откройте Logo (8), чтобы показать логотип Esautomotion по умолчанию или загрузить фирменный логотип вашей компании.

4. Монитор памяти — используйте Memory Monitor (9), чтобы отслеживать память системы и повышать эффективность рабочего процесса.:

Как устранить неполадки в функциях машины ESA S860?

Если вы столкнулись с проблемами в функциях машины ESA S860, сначала обратитесь к разделу устранения неисправностей в руководстве. К распространенным способам устранения относятся повторная калибровка органов управления, проверка электрических соединений и подтверждение обновлений программного обеспечения. Если проблема не исчезает, свяжитесь со службой поддержки клиентов.

Заключение

Овладение функциями машины ESA S860 приходит с практическим опытом и хорошим пониманием ее рабочих возможностей. Применяя изложенные выше рекомендации, вы сможете выполнять точные, повторяемые гибы с большей уверенностью и контролем.

Стабильная настройка оборудования, регулярное техническое обслуживание и соблюдение рекомендуемых практик являются основой поддержания высокой производительности и сокращения простоев в ваших операциях гибки.

Если вам нужна дополнительная поддержка или вы хотите раскрыть весь потенциал вашей ESA S860, наша техническая команда готова помочь. Посетите наш сайт, чтобы получить дополнительные обучающие материалы, документацию и ресурсы, которые помогут вам освоить передовые методы гибки.
