Полная система сварочного робота состоит из нескольких ключевых компонентов, которые работают совместно, обеспечивая точность и эффективность сварочного процесса.

I. Корпус робота

Корпус робота является основным компонентом системы сварочного робота; он обычно включает в себя механическую руку, приводную систему и систему управления. Механическая рука отвечает за выполнение сварочных движений; она обычно имеет многоузловую конструкцию с несколькими степенями свободы (обычно шесть), что позволяет ей гибко перемещаться и позиционироваться в трехмерном пространстве. Приводная система — состоящая из сервомоторов и редукторов — отвечает за подачу энергии и точное управление движениями руки. Система управления принимает команды и координирует действия различных компонентов, обеспечивая тем самым точность сварочного пути.

II. Источник сварочного питания

Источник питания для сварки служит источником энергии, который позволяет сварочному роботу выполнять свои сварочные функции. В зависимости от конкретного используемого сварочного процесса, распространёнными источниками питания являются источники питания для дуговой сварки, лазерной сварки, контактной сварки и другие. Среди них источник питания для дуговой сварки является наиболее распространённым, подходящим для широкого спектра методов сварки, таких как MIG/MAG, TIG и ручная дуговая сварка. Производительность источника питания для сварки напрямую влияет на качество шва; следовательно, он должен обладать такими характеристиками, как стабильный выход, высокая скорость отклика и высокая точность регулировки.

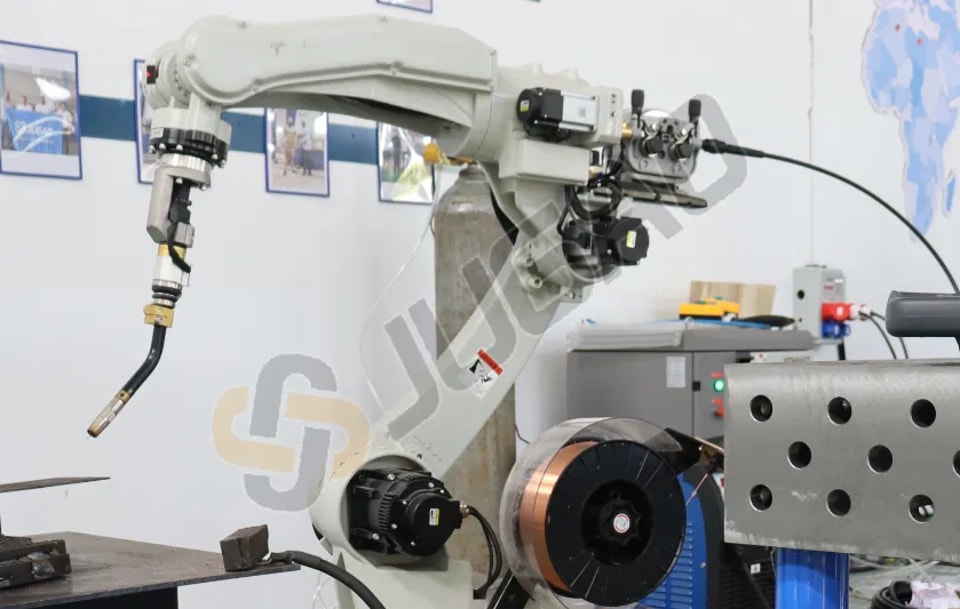

III. Сварочная горелка и механизм подачи проволоки

Сварочная горелка является ключевым инструментом, с помощью которого сварочный робот выполняет сварочные операции; её функция заключается в подаче сварочной проволоки в зону сварки и, под воздействием источника питания, создании электрической дуги для выполнения сварного шва. Механизм подачи проволоки отвечает за непрерывную и равномерную подачу сварочной проволоки с катушки в горелку. Этот механизм обычно состоит из таких компонентов, как приводной мотор, подающие ролики и направляющая трубка; его стабильность напрямую влияет на качество сварного шва. Кроме того, сварочная горелка должна быть оснащена системой охлаждения для предотвращения повреждений, вызванных высокими температурами.

IV. Сварочные датчики и системы зрения

Для повышения точности сварки и уровня автоматизации современные сварочные роботы обычно оснащаются сварочными датчиками и системами зрения. Сварочные датчики используются для мониторинга параметров — таких как ток, напряжение и температура — в режиме реального времени во время сварочного процесса, обеспечивая стабильность процесса. Системы зрения, используя камеры и технологии обработки изображений, идентифицируют и локализуют сварной шов, помогая роботу в автономном позиционировании и корректировке пути — — возможность, особенно ценная при сварке сложных или неправильной формы швов.

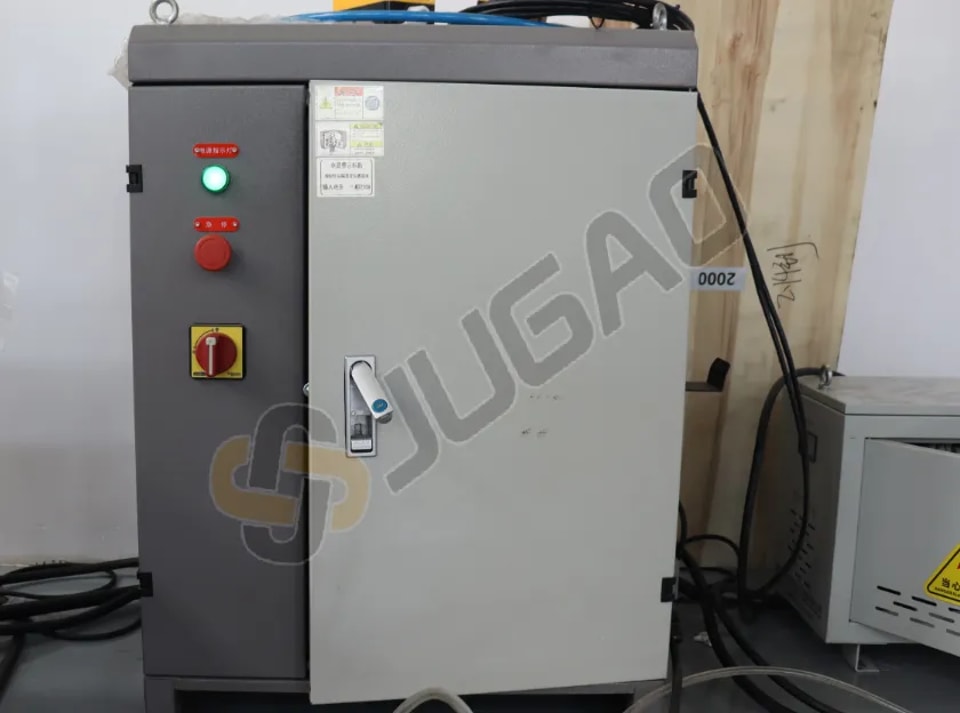

V. Система управления и программное оборудование

Система управления служит «мозгом» системы сварочного робота; она обычно состоит из основного контроллера, ПЛК (программируемого логического контроллера) и интерфейса оператора. Основной контроллер отвечает за координацию общей работы различных компонентов робота; ПЛК обрабатывает логическое управление и обработку сигналов; а интерфейс оператора обеспечивает возможности взаимодействия человек-машина. Программное оборудование включает в себя пульты обучения и программное обеспечение для офлайн-программирования; операторы могут вручную задавать сварочные траектории с помощью пульта обучения или использовать программное обеспечение для офлайн-программирования для выполнения симуляций и планирования траекторий на компьютере.

VI. Системы безопасности и периферийное оборудование

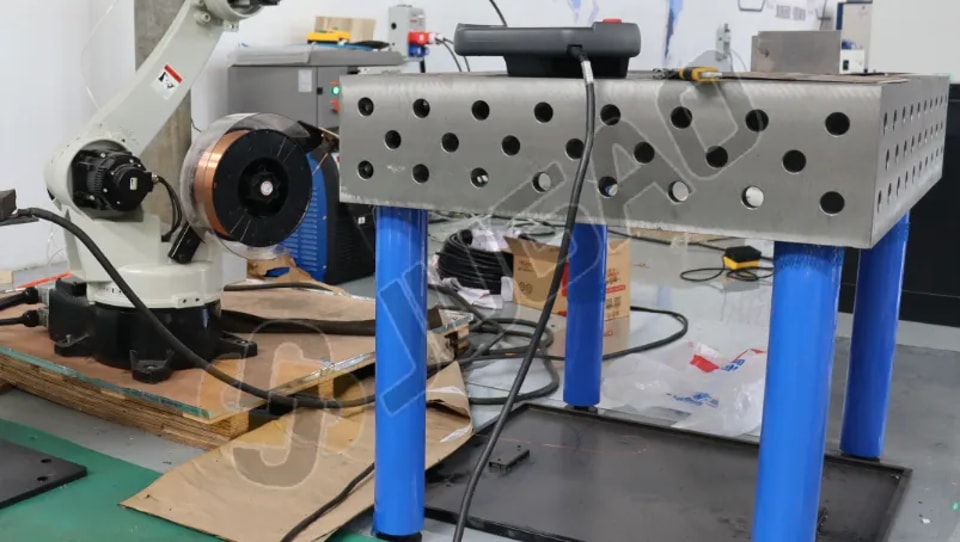

Для обеспечения безопасности операторов и правильного функционирования оборудования система сварочного робота также оснащена комплексной системой безопасности. Эта система безопасности включает устройства, такие как кнопки аварийной остановки, защитные ограждения, световые завесы и реле безопасности, которые могут быстро отключить питание в случае аномалии для предотвращения несчастных случаев. Кроме того, периферийное оборудование — такое как сварочные рабочие столы, приспособления, системы удаления пыли и газовые защитные устройства — является неотъемлемой частью системы сварочного робота, обеспечивая необходимую поддержку и защиту сварочного процесса.

VII. Базы данных сварочных процессов и программная поддержка

Современные системы сварочных роботов обычно оснащены базами данных сварочных процессов и соответствующей программной поддержкой. Эти базы данных хранят оптимальные параметры сварки для различных материалов, толщин и положений сварки; операторы могут получать доступ к соответствующим параметрам на основе фактических условий, что повышает как эффективность, так и качество сварки. Программная поддержка включает инструменты, такие как программное обеспечение для моделирования робота, программное обеспечение для оптимизации пути и программное обеспечение для удаленного мониторинга, все из которых способствуют цифровому и интеллектуальному управлению сварочным процессом.
