Что такое листопрокатный станок? [ Определение и принцип работы ]

Что такое листогибочный станок для листового металла? Листогибочный станок для листового металла — это технологическое оборудование, которое вальцует металлические листы в окружности, дуги или другие формы. Оно оказывает давление на лист за счет вращения и относительного движения валков, постепенно вызывая пластическую деформацию и в итоге формируя требуемую дугу или криволинейную поверхность. Вальцовочные станки широко применяются при изготовлении сосудов под давлением, труб, котлов, кожухов вентиляторов, деталей для аэрокосмической отрасли и в других сферах.

1. Что такое листогибочный станок для листового металла?

1) Определение листогибочного вальцовочного станка:

Основные этапы включают:

– Позиционирование листа: поместите металлический лист между валками листогибочного вальцовочного станка.

Зажим и предварительный гиб: верхний валок оказывает давление вниз, зажимая листовой металл и выполняя предварительный загиб кромок, чтобы уменьшить длину прямых участков после формовки.

– Формирование кромок: за счет вращения валков и регулировки давления лист постепенно изгибается до требуемой дуги или криволинейной поверхности.

– Выгрузка: после завершения вальцовки ослабьте валки и извлеките готовое изделие.

2. Основные компоненты листогибочного вальцовочного станка

Система валков:

Обычно состоит из верхнего валка, нижнего валка и боковых валков, которые отвечают за зажим и закатку листового металла. Валки, как правило, изготавливаются из высокопрочной легированной стали, устойчивой к износу и обладающей высокой твердостью.

Приводная система:

Обеспечивает вращательное движение валков. В механических моделях используется зубчатая передача, а в гидравлических и серво-моделях — гидроцилиндры или двигатели.

Гидравлическая система:

Используется для управления подъемом и опусканием валков и регулировки давления, обеспечивая точность и стабильность обработки.

Система управления:

Она включает ручное управление и ЧПУ-системы. ЧПУ-система позволяет заранее задавать параметры обработки для автоматизированной работы.

Основание и рама:

Они поддерживают все оборудование, обеспечивая его стабильность и точность во время работы.

3. Принцип работы листогибочного вальцовочного станка

Гибочный станок использует валки для создания давления и вращения металлического листа, в результате чего лист подвергается пластической деформации и постепенно изгибается до нужной формы (например, цилиндра, конуса или дуги).

Каков принцип работы листогибочного станка для листового металла? Этот процесс осуществляется путем регулировки взаимного положения валков и использования силового привода. Ниже принцип работы будет подробно рассмотрен.

1) Базовый рабочий процесс

Листогибочный вальцовочный станок обычно состоит из верхнего валка и нижнего валка (или боковых валков). Листовой металл постепенно формируется путем зажима, вращения и гибки между валками. Основные этапы следующие:

- Зажим листа

Поместите листовой материал между валками и с помощью верхнего валка (или нижнего валка) приложите давление вниз (или вверх), чтобы зажать лист и предотвратить его скольжение.

- Предварительный гиб

Чтобы уменьшить длину прямых кромок листа, листогибочный вальцовочный станок выполняет предварительный изгиб (предгиб) на обоих концах листа.

Начальная скругленная форма кромки листового материала достигается за счет регулировки давления и положения валков.

- Вальцовка с гибкой формовкой

Валы начинают вращаться, в результате чего листовой материал при зажиме перемещается. По мере прохождения листа между валами он постепенно подвергается пластическому изгибу и принимает заданную кривизну.

- Регулировка и корректировка

При необходимости кривизну или форму можно дополнительно оптимизировать, регулируя давление и положение валков.

Эточетырехвалковый листогибочный станокможет обеспечить более точную корректировку с помощью боковых валков.

- Выгрузка готовой продукции

После завершения вальцовки ослабьте валки и извлеките обработанное изделие из вальцовочного станка.

2) Принципы работы вальцовочных станков различной конструкции

- Трехвалковый симметричный листогибочный станок

Конструктивные особенности:

Верхний валок симметрично установлен между двумя нижними валками. Верхний валок может перемещаться вертикально, а два нижних валка вращаются, приводя листовой материал в движение.

Принцип работы:

Листовой материал прижимается верхним валком и зажимается нижним валком.

Вращение нижнего валка вызывает перемещение листа, а верхний валок прикладывает к нему изгибающее усилие.

Листовой материал многократно изгибается за счет вращения нижнего валка и в итоге принимает заданную форму.

особенности:

Конструкция проста, но кромки листового материала нельзя напрямую предварительно загнуть.

- Трехвалковый асимметричный листогибочный станок

Конструктивные особенности:

Верхний валок является основным, один нижний валок используется для зажима листового металла, а другой нижний валок — для помощи в гибке.

Принцип работы:

После зажима листового материала кромки предварительно подгибаются путем регулировки положения валков.

Верхний валок вращается, вызывая перемещение листового материала и одновременно прикладывая изгибающее усилие.

Относительное движение между валками постепенно формирует заданную дугу.

особенности:

Он позволяет выполнять предварительную гибку, что делает его подходящим для высокоточной обработки.

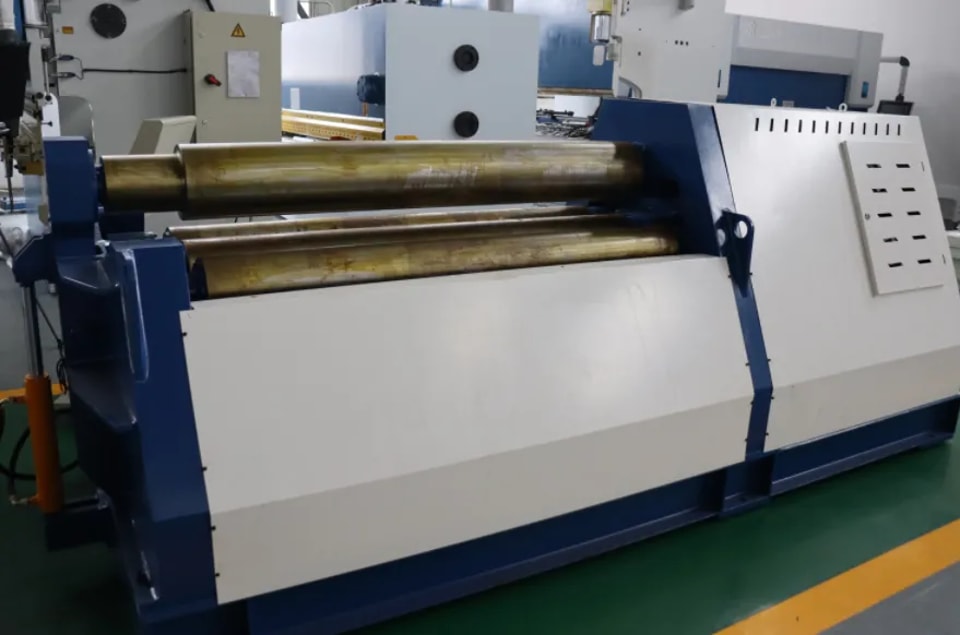

- Четырехвалковый листогибочный станок

Конструктивные особенности:

Один верхний валок, один нижний валок и два боковых валка; боковые валки используются для зажима и выравнивания листового металла.

Принцип работы:

Листовой металл зажимается верхним и нижним валками, а боковые валки используются для позиционирования.

Верхний валок прикладывает изгибающее усилие, вызывая перемещение листового материала.

Боковые валки дополнительно корректируют форму изгиба листового материала.

особенности:

Он прост в эксплуатации, отличается высокой точностью и позволяет за один проход выполнять предварительную гибку и навивку.

3) Ключевые физические принципы

Принцип работы листогибочного вальцовочного станка основан на пластической деформации металла. В частности, он включает:

Действие изгибающего усилия:

Когда изгибающее усилие, прикладываемое валком, превышает предел текучести металлического материала, лист металла подвергается пластической деформации. Путем постепенного приложения усилия лист изгибается из плоского состояния в заданную форму.

Контроль упругого возврата:

В процессе гибки листовой металл испытывает определенный упругий возврат. Вальцовочный станок компенсирует его за счет дополнительного изгибающего усилия, обеспечивая точность дуги готового изделия.

Многоэтапный процесс формования:

Для более толстых или твердых листов требуется повторная гибка, чтобы постепенно достичь желаемой формы.

4. Области применения вальцовочных станков для листового металла

Каковы области применения вальцовочных станков для листового металла? Подробности приведены ниже:

Отрасли применения:

– Производство сосудов высокого давления: вальцовка цилиндрических или криволинейных обечаек для крупных емкостей, таких как котлы и резервуары для хранения.

Обработка труб: изготовление труб большого диаметра или вентиляционных воздуховодов.

– Судостроение: обработка криволинейных поверхностей листов корпуса судна.

– Аэрокосмическая отрасль: изготовление криволинейных или цилиндрических деталей для самолетов, ракет и другого оборудования.

– Строительство: вальцованные стальные конструкционные элементы для строительства, такие как колонны, изогнутые балки и т. д.

Пример применения:

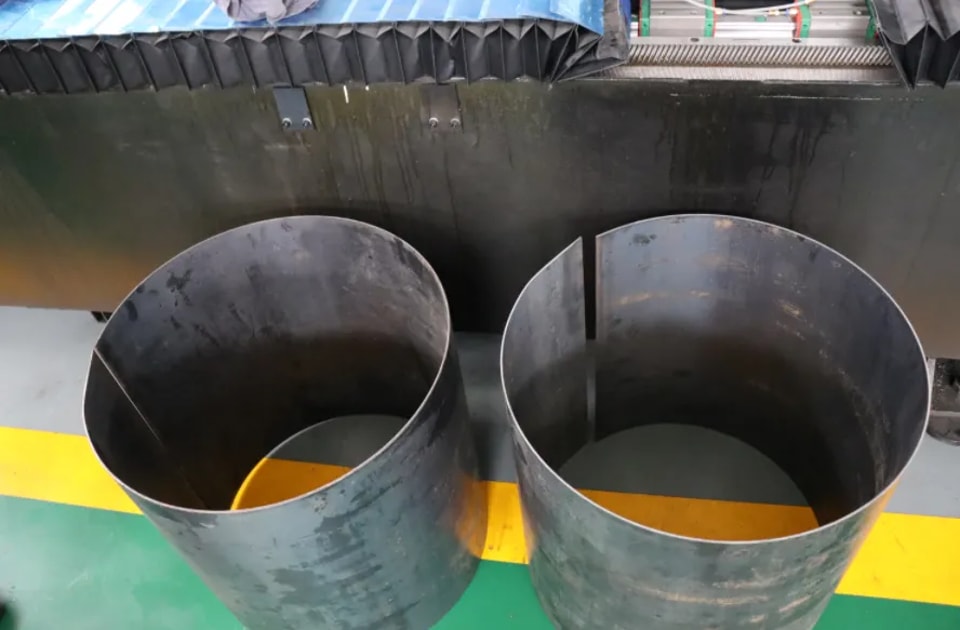

– Изготовление цилиндрических резервуаров: обечайка емкости формируется путем непрерывного изгиба металлических листов.

– Обработка конических труб: используйтеконический листогибочный станокдля постепенного уменьшения диаметра листа.

– Возведение стальных конструкций для зданий: например, изогнутых балок или цилиндрических опорных конструкций для мостов.

5. Заключение

Листогибочные вальцы используют вращение и давление валков, чтобы постепенно изгибать металлические листы до заданной формы. Их основной принцип заключается в использовании свойств пластической деформации металла в сочетании с точной системой управления для обеспечения эффективного и точного процесса гибки. Различные типы листогибочных вальцов подходят для разных материалов и требований к форме, обеспечивая важную поддержку современному производству.

Что такое машина для вальцовки металла? Вальцовочный станок является одним из важнейших видов оборудования в современной металлообработке. Благодаря непрерывному развитию и технологической модернизации он стал основным инструментом для эффективной и высокоточной гибки. Будь то традиционное механическое оборудование или современные CNC-вальцы, они обеспечивают ключевую поддержку формования и обработки металла в различных отраслях.
