Автоматизированный процесс гибки листов на четырехвалковой машине с ЧПУ и его простота в эксплуатации и стабильность по сравнению с трехвалковыми машинами обусловлены уникальной конструкцией системы. Четырехвалковая конструкция, благодаря оптимизированной механической компоновке и логике управления, обеспечивает полностью контролируемое выравнивание, зажим, предварительную гибку и прокатку листа, что делает ее идеальным решением для эффективного цилиндрического формования. Для закупщиков и руководителей производства понимание этого принципа является важнейшим условием для точной оценки производительности оборудования и эффективности производства.

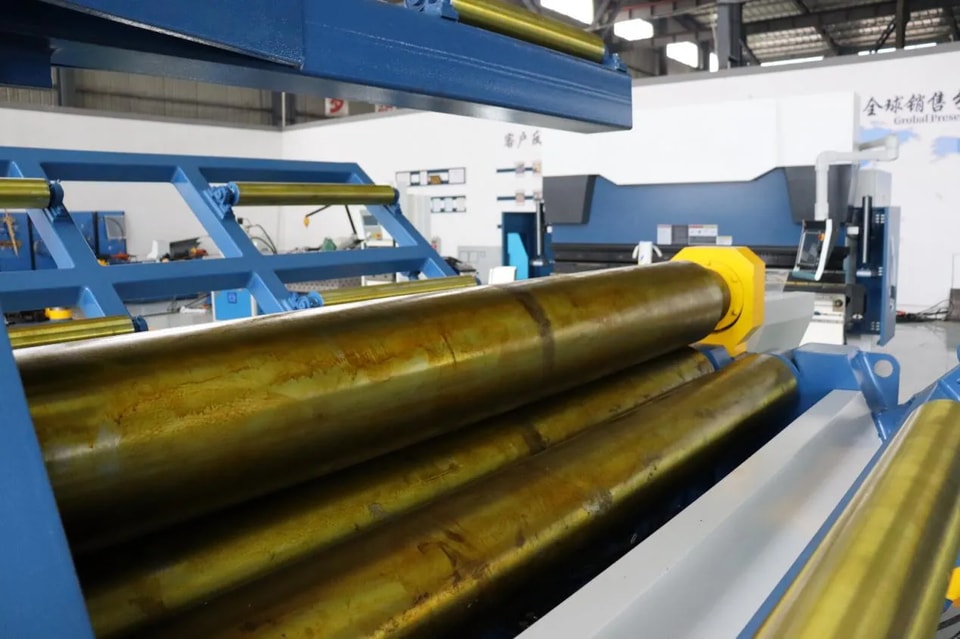

Основная структура четырехвалкового листогибочного станка с ЧПУ

Принцип автоматической прокатки на четырехвалковом листогибочном станке с ЧПУ начинается с четкого разделения функций валков: верхний валок приводит во вращение, нижний валок зажимает и позиционирует лист, а боковые валки контролируют радиус гибки — они не только обеспечивают поддержку, но и являются ядром преобразования плоских листов в изогнутые поверхности. Именно активное управление кривизной боковыми валками придает четырехвалковому станку точность, значительно превосходящую показатели простых валковых устройств в его автоматической функции прокатки листов.

Выравнивание на плоском столе

Ключ к простоте эксплуатации четырехвалковых листогибочных машин заключается в их превосходных возможностях по выравниванию листов. В системе ЧПУ с четырьмя валками лист надежно зажимается между верхним и нижним валками в начале обработки. Это зажимное действие гарантирует, что материал остается под контролем на протяжении всего процесса прокатки, эффективно предотвращая боковое смещение. Это означает, что машина может легко достичь выравнивания и поддерживать стабильность осевой линии от начала до конца — преимущество, которое особенно заметно при обработке длинных или тяжелых листов.

Принцип предварительного изгиба

Предварительный гиб является критически важным, поскольку он определяет качество формовки концов цилиндра. Без предварительного гиба прямые участки останутся на обоих концах листового металла, становясь обузой для последующей обработки. Уникальная особенность четырехвалкового листогибочного станка заключается в том, что он может выполнять предварительный гиб на обоих концах до и после основного проката, тем самым минимизируя остаточные прямые кромки. В отличие от этого, традиционные трехвалковые станки часто с трудом достигают этого. Именно в этом заключается секрет способности четырехвалковой системы производить более правильные цилиндры — с точки зрения эффективности формовки, функция предварительного гиба сокращает корректировочные этапы, действительно обеспечивая автоматизированное производство.

Процесс непрерывной прокатки

Основной этап вальцовки следует простой логике: боковые валки постепенно перемещаются вверх, заставляя листовой металл непрерывно изгибаться, увеличивая кривизну до тех пор, пока он не примет форму желаемого цилиндра. Его ключевая технология - прогрессивная пластическая деформация - листовой металл непрерывно проходит между валками, постепенно накапливая кривизну, а не формируется принудительно за один проход. Именно этот контролируемый контроль траектории позволяет четырехвалковому листогибочному станку достигать стабильной вальцовки без вмешательства человека. Для пользователей это означает, что оборудование работает в 'направляемом', а не 'принудительном' режиме, что обеспечивает точность и повторяемость.

Устранение плоских концов

После основной прокатки задняя кромка листа часто сохраняет прямой участок. Цель обратной прокатки — устранить этот дефект посредством вторичного изгиба, тем самым улучшая общую округлость цилиндра. Многие клиенты изначально не понимают, зачем нужна обратная прокатка, но принцип прост — чтобы стыки лучше прилегали, а формование стало более совершенным. Именно поэтому четырехвалковые листогибочные машины пользуются большим спросом в областях с высокими требованиями к округлости и качеству стыков.

Точное управление и компенсация

Хорошие результаты прокатки зависят не только от мощности машины, но и, возможно, что более важно, от точной системы управления. В четырехвалковом листогибочном станке с ЧПУ точность формовки определяется в основном тремя факторами: перемещение валков определяет геометрию формовки; гидравлическое управление обеспечивает стабильную и повторяемую работу; а компенсационная регулировка корректирует различия между двумя сторонами машины. В реальном производстве неравномерные зазоры швов часто являются прямым проявлением проблемы — если одна сторона оболочки закрывается плотнее, это обычно означает, что валки не идеально параллельны, или перемещение наклонной стороны не соответствует перемещению неподвижной стороны. В этот момент вступает в действие компенсационный механизм: путем регулировки относительного положения валков восстанавливается баланс системы, тем самым повышая точность прокатки. Это ядро автоматизированной системы прокатки — производительность проистекает из контролируемой геометрии, а не только из гидравлики.

Зачем необходима ручная пробная прокатка для автоматических прокатных станов?

Автоматический процесс гибки на станке с ЧПУ для гибки листов с четырьмя валками не предполагает автоматического расчета траектории, как можно было бы представить. Вместо этого он следует простой логике: 'ручная пробная гибка → запись позиций → сохранение программы → автоматическое повторение.' Оператор сначала вручную гнет лист, чтобы найти подходящее смещение валков для текущего материала. После того как система управления записывает эти позиции, станок может точно воспроизвести этот успешный путь. Короче говоря, автоматическая гибка = автоматическое повторение проверенного решения. Это важно для пользователя: станок не генерирует параметры автоматически; он требует, чтобы вы предоставили правильную программу для стабильной и эффективной работы.
