Почему при гибке трубы на трубогибочном станке появляются трещины?

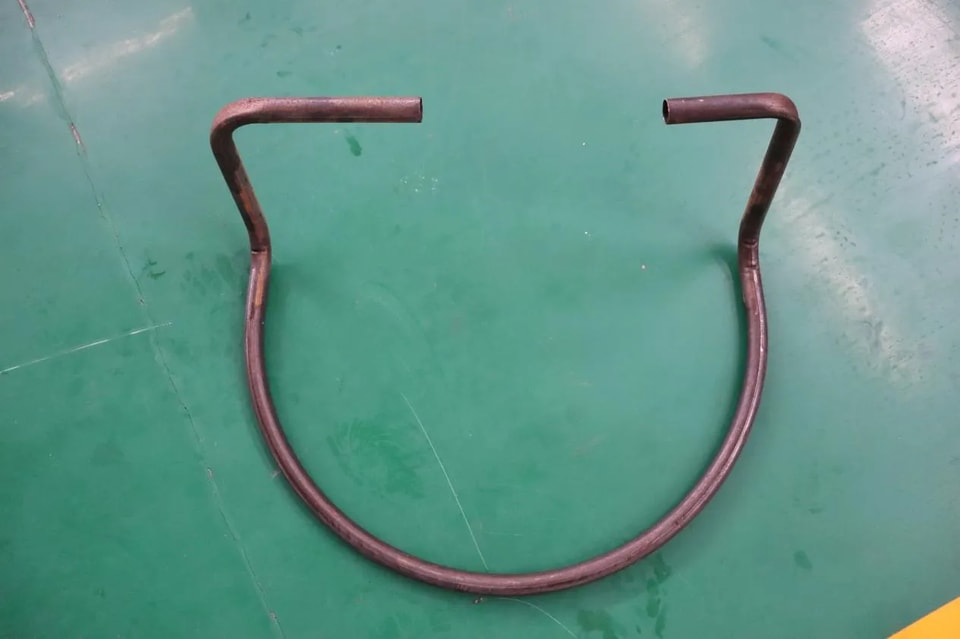

Трещины — это распространённый и неприятный дефект при гибке труб. Как только они появляются, это может повлиять на внешний вид или даже привести к разрушению конструкции. Причины образования трещин в гнутых трубах отличаются от причин при гибке листового металла и связаны с уникальным механическим состоянием трубы и особенностями процесса.

Недостаточная пластичность материала или чрезмерно малая толщина стенки

Относительное удлинение, соотношение предела текучести и толщина стенки трубы напрямую определяют предел ее изгиба. Если сам материал слишком твердый (например, высокопрочная сталь или некоторые виды нержавеющей стали) либо толщина стенки слишком мала по отношению к наружному диаметру, растяжение внешних волокон выходит за предел, из-за чего на наружной стороне изгиба появляются трещины.

Недостаточный радиус изгиба

Соотношение радиуса центра изгиба (R) к наружному диаметру трубы (D), R/D, является ключевым показателем. Если R/D слишком мало (обычно рекомендуется R/D ≥ 3, в зависимости от материала и процесса), деформация при изгибе будет сильно концентрироваться, степень уменьшения толщины наружной стенки превысит норму, и легко возникнут трещины.

Отсутствие дорна или неправильное соответствие штампов

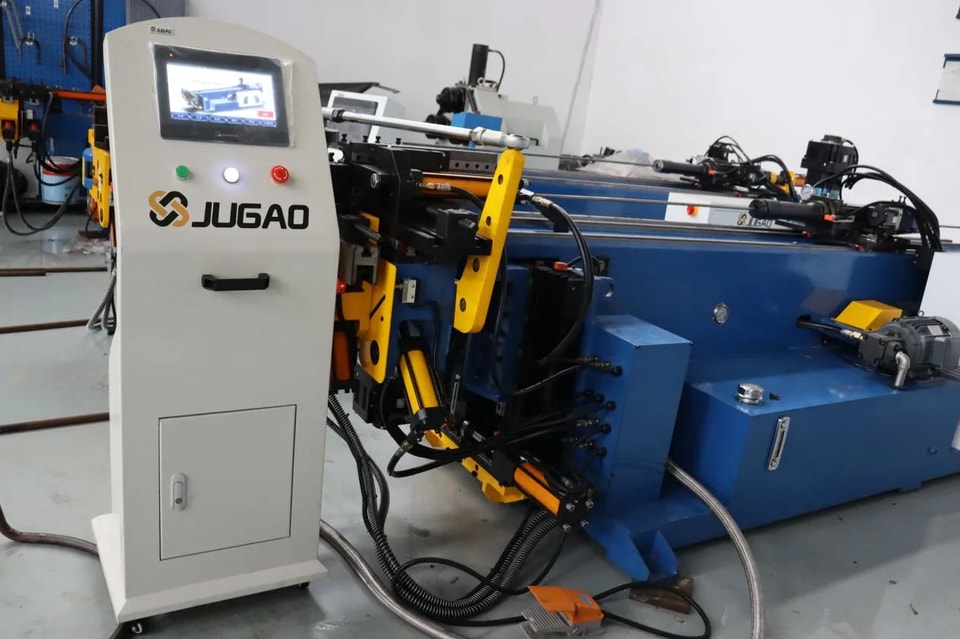

При гибке труб на трубогибочном станке, если дорн не используется, расположен слишком далеко назад или штампы (такие как гибочный, прижимной и антискладочный) подобраны неправильно, внутренняя сторона трубы будет лишена эффективной поддержки, что приведет к искажению сечения (сплющиванию, сморщиванию) и еще больше усилит концентрацию растягивающих напряжений снаружи, вызывая трещины.

Неправильное расположение сварного шва

У сварных труб, если шов расположен в зоне растяжения на наружной стороне изгиба, он легко становится очагом зарождения трещины из-за различий в пластичности между зоной шва и основным металлом, а также возможного наличия непровара или остаточных напряжений. Обычно шов следует смещать в область нейтрального слоя.

Недостаточная смазка и повреждение поверхности

Царапины или вмятины на поверхности трубы, а также чрезмерное трение между матрицей и трубой из-за плохой смазки при гибке могут вызывать локальные концентрации напряжений, откуда трещины могут зарождаться и распространяться.

Рекомендации по предотвращению

Выбирайте трубы с хорошей пластичностью; для твердых материалов рассмотрите гибку после отжига.

Убедитесь, что радиус изгиба R/D не меньше минимально допустимого значения для данного материала.

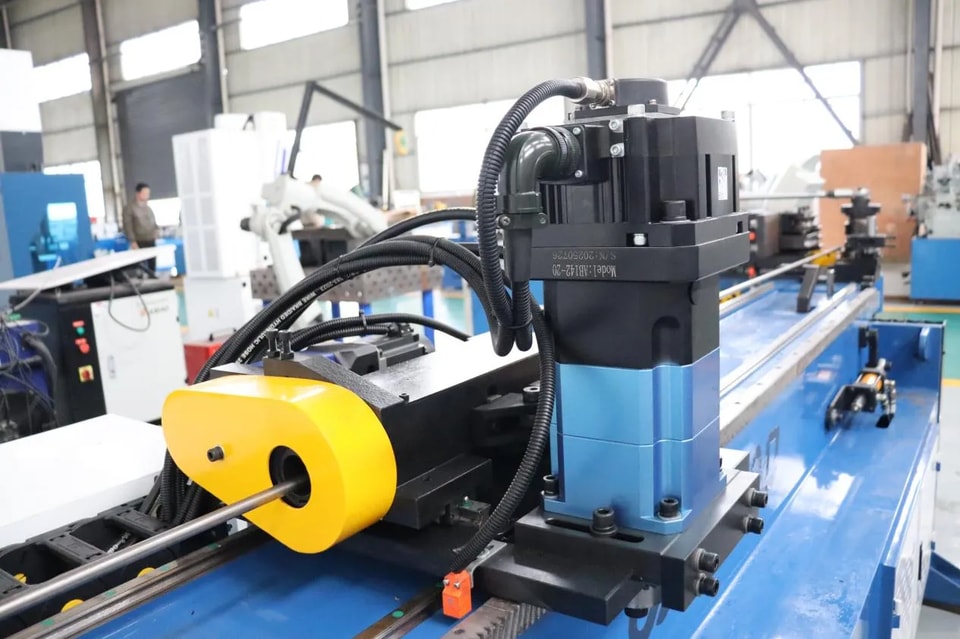

Подберите подходящий дорн (например, шариковый дорн) в зависимости от диаметра трубы, толщины стенки и радиуса изгиба и установите его в правильное положение.

Поверните сварной шов трубы во внутреннюю сторону изгиба или в зону нейтрального слоя.

Проверьте степень износа штампа и используйте специальное масло для гибки труб, чтобы обеспечить достаточную смазку.

Перед гибкой осмотрите поверхность трубной заготовки, удалив заусенцы, царапины и другие дефекты.

Гибка труб — это процесс, тесно связанный с состоянием напряжений и условиями работы штампа. Только точный контроль каждого этапа позволяет получить гладкое, плотное и безтрещинное качество гнутой трубы.
