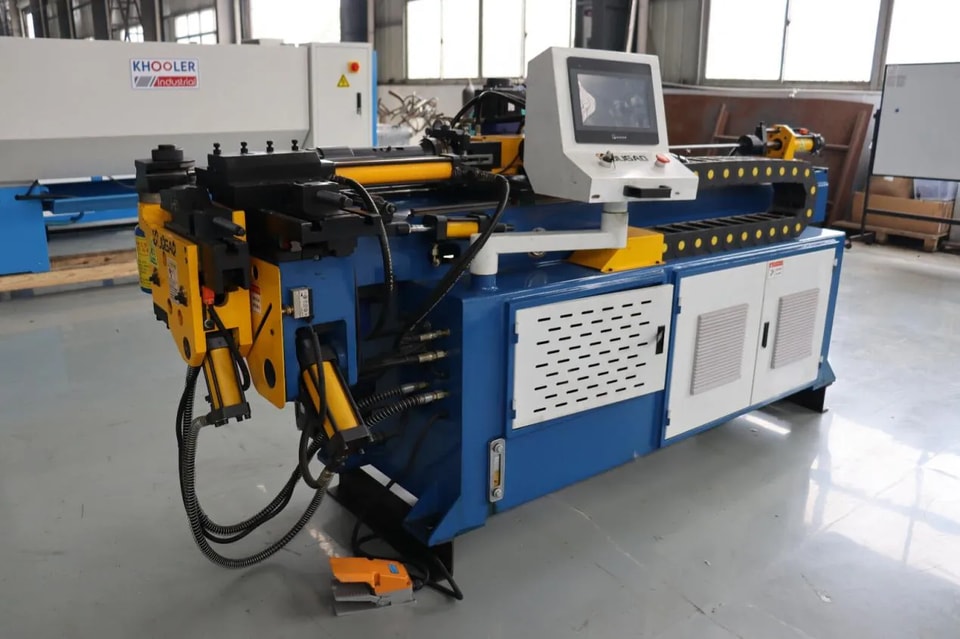

Почему готовое изделие после трубогибочного станка отличается от ожидаемого результата?

В трубогибочном производстве расхождения между готовым изделием и конструкторскими чертежами или ожидаемыми результатами — распространённая проблема, с которой сталкиваются выездные специалисты. Эти отклонения могут проявляться в неточности углов, деформации поперечного сечения, образовании складок, чрезмерном пружинении или даже неправильной пространственной ориентации. Причина чаще всего не одна, а представляет собой результат дисбаланса между материалами, оснасткой, оборудованием и процессом.

1. Отклонение угла гибки

Симптомы: фактический угол гибки больше или меньше заданного значения, либо углы изделий в одной партии отличаются друг от друга.

Возможные причины:

Недостаточная компенсация пружинения: после гибки материалы подвергаются упругому возврату, особенно высокопрочная сталь и нержавеющая сталь. Если в программе не заложено значение компенсации пружинения, готовый угол будет значительно меньше.

Неверные настройки компенсации перегиба: гидравлические или электрические трубогибочные станки обычно имеют настройку «угол перегиба» для компенсации пружинения. Слишком большой или слишком малый перегиб приводит к отклонению угла.

Износ оснастки: после износа рабочей поверхности гибочной оснастки уменьшается прилегание трубы к оснастке, меняется фактический радиус гиба и косвенно влияет на угол.

1. Недостаточное усилие зажима: недостаточное давление зажимной матрицы приводит к проскальзыванию трубы во время гибки, что вызывает неконтролируемый угол.

2. Деформация поперечного сечения трубы (овальность, сплющивание, внутренняя потеря устойчивости)

Симптомы: поперечное сечение в зоне гиба становится овальным, либо наблюдаются явные внутренняя потеря устойчивости и складкообразование; в тяжёлых случаях появляются трещины.

Возможные причины:

Недостаточный радиус гибки: значение R/D (отношение радиуса гибки к диаметру трубы) меньше минимально допустимого для материала, что является основной причиной деформации поперечного сечения.

Не используется или неправильно установлен дорн: для тонкостенных труб или гибов с малым радиусом дорн не используется, либо недостаточен вылет дорна, либо неверно совмещена шаровая головка дорна, из-за чего отсутствует эффективная поддержка внутренней стороны.

Антисминающая матрица не установлена или неправильно отрегулирована: зазор между антисминающей и гибочной матрицей слишком большой или слишком маленький, поэтому внутренняя складчатость не подавляется эффективно.

Тонкая стенка трубы или мягкий материал: при одинаковых условиях гибки чем тоньше стенка, тем хуже устойчивость поперечного сечения.

3. Ошибка пространственной ориентации (изделия с несколькими гибами)

Симптом: у сложных трубных деталей с несколькими гибами первый гиб выполнен правильно, но конечное пространственное положение не совпадает с чертежом, что делает сборку невозможной.

Возможные причины:

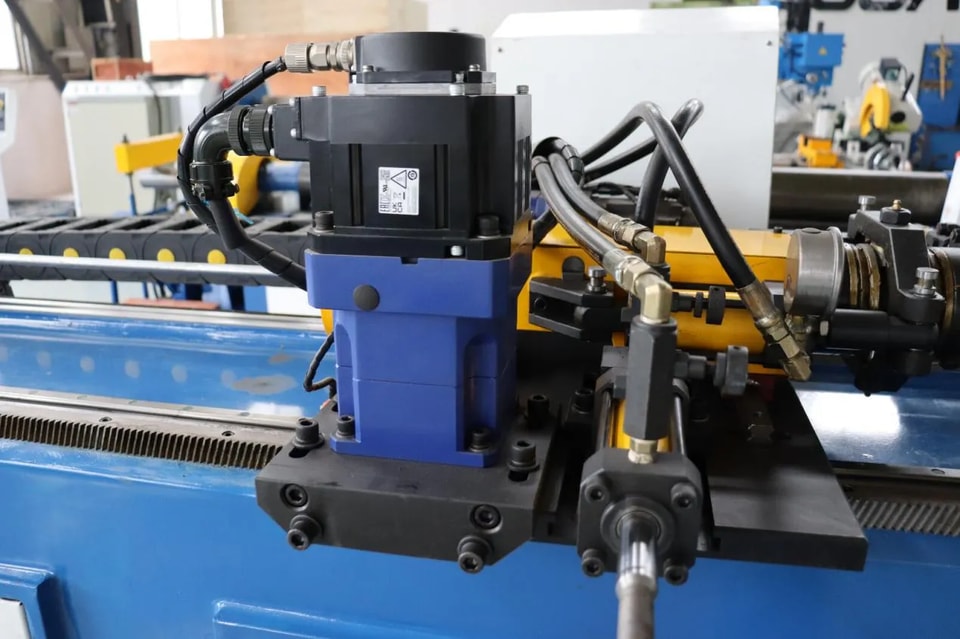

* **Проблемы с точностью оси поворота (ось B):** отклонение энкодера или механический люфт между гибами приводят к накоплению ошибок пространственной ориентации.

* **Неточная подача по длине (позиционирование по оси Y):** отклонение размеров прямолинейной подачи вызывает смещение исходной позиции последующих гибов.

* **Неправильная установка базовой точки:** неверный выбор базовой точки при программировании или игнорирование припуска на конец трубы приводит к общему отклонению размеров.

* **Неподходящая последовательность гибки:** неправильно разработанная последовательность гибов; деформация последующих гибов влияет на форму предыдущих, что особенно часто встречается при гибах с малым шагом.

4. Складкообразование и царапины на поверхности

Симптом:** На внутренней стороне гибов появляются волнообразные складки, либо на поверхности трубы заметны вмятины или царапины.

Возможные причины:

Слишком большой зазор между антисминающей и гибочной матрицей: чрезмерный зазор может вызвать нестабильность внутреннего материала и образование складок; слишком малый зазор увеличивает трение и может поцарапать поверхность.

Недостаточная гладкость поверхности оснастки: шероховатые рабочие поверхности гибочной и зажимной матриц, а также ржавчина и загрязнения после длительного использования оставляют следы на поверхности трубы.

Плохая смазка: недостаточная смазка или отсутствие специального масла для гибки труб приводит к сухому трению между трубой и оснасткой.

Дефекты поверхности трубы: царапины и раковины на самой заготовке трубы в процессе гибки превращаются в заметные дефекты.

5. Низкая повторяемость пружинения в партии

Явление: трубы из одной партии, обработанные по одной и той же технологии, имеют различающиеся углы гибки или формы в разных деталях.

Возможные причины:

Различия между партиями материала: колебания предела текучести, относительного удлинения и допусков по толщине стенки между разными партиями труб приводят к разной величине пружинения.

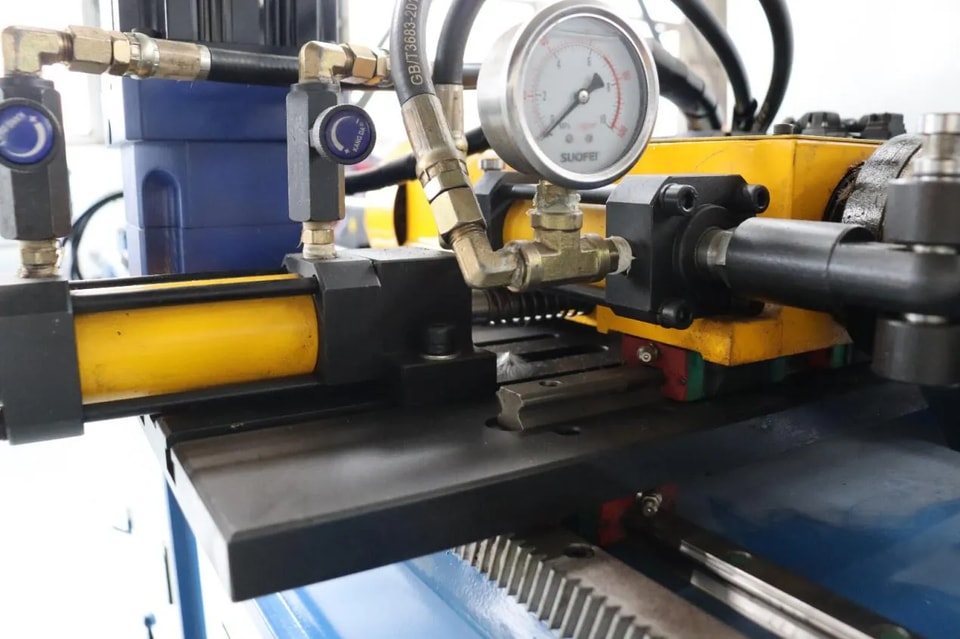

Изменения температуры гидравлического масла: при непрерывной работе температура гидравлического масла трубогибочного станка повышается, что вызывает изменения давления в системе и скорости отклика, влияя на точность гибки.

Ослабление оснастки: после длительной вибрации ослабли крепёжные болты оснастки, из-за чего при каждом гибе положение оснастки немного смещается.

Диагностика неисправностей и стратегии улучшения

Проверка материала: убедитесь, что марка трубы, толщина стенки и расположение сварного шва соответствуют технологическим требованиям. Для материалов с высокой упругостью повторно измерьте значение компенсации пружинения.

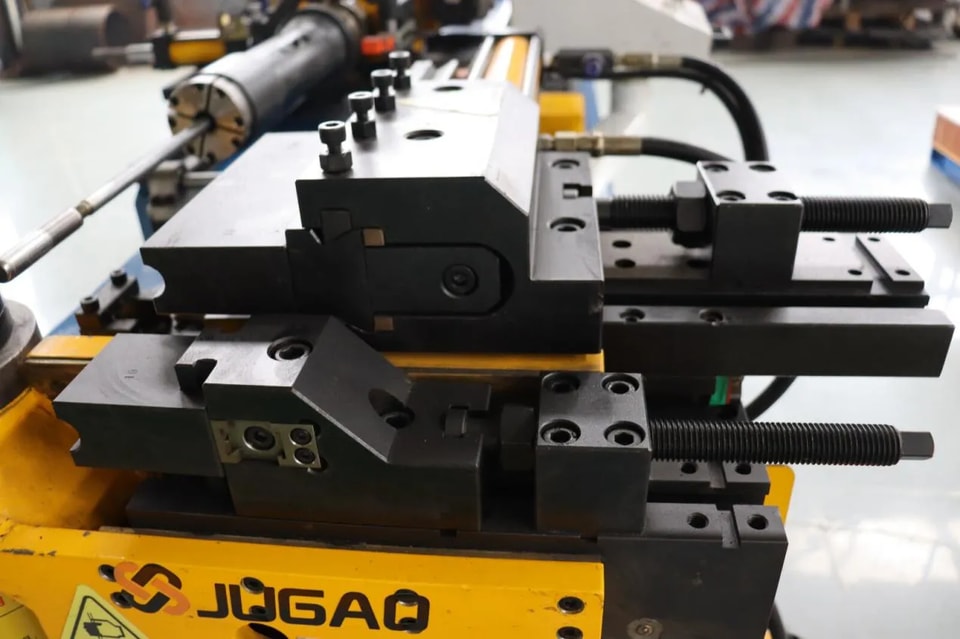

Проверка оснастки: убедитесь, что модели гибочной матрицы, зажимной матрицы, антисминающей матрицы и дорна соответствуют текущему диаметру трубы и радиусу гибки. Проверьте износ и плотность установки.

Калибровка оборудования: регулярно калибруйте фактические значения угла гиба, длины подачи и угла поворота, чтобы они соответствовали отображаемым значениям. Проверьте исправность энкодера и датчиков приближения.

Проверка программы: убедитесь, что все параметры в программе (скорость гибки, усилие зажима, положение дорна, угол гиба) соответствуют фактическим условиям работы.

Проверка первого образца: после каждого изменения диаметра трубы, толщины стенки или оснастки необходимо выполнить пробный гиб первого образца и полную размерную проверку. Массовое производство можно начинать только после того, как первый образец пройдет контроль.

Журналы процесса: заведите лист регистрации параметров процесса, чтобы сохранять успешные параметры для разных материалов и спецификаций, сокращая время повторной настройки.

Расхождение между готовой гнутой трубой и ожиданиями по сути является сигналом о дисбалансе в системе процесса. От материалов до оснастки, от программирования до состояния оборудования — каждый этап может быть источником отклонений. Только применяя системный подход к поиску и устранению неисправностей, проверяя каждый пункт по отдельности и выстраивая стандартизированную систему подтверждения первого изделия и ведения технологических записей, можно удерживать качество гнутых труб в стабильных и надежных пределах.
