Подробное описание характеристик листогибочной машины

I. Принцип работы листогибочной машины

Широко применяется в таких отраслях, как нефтехимическая промышленность, судостроение, производство сосудов под давлением и машиностроение.

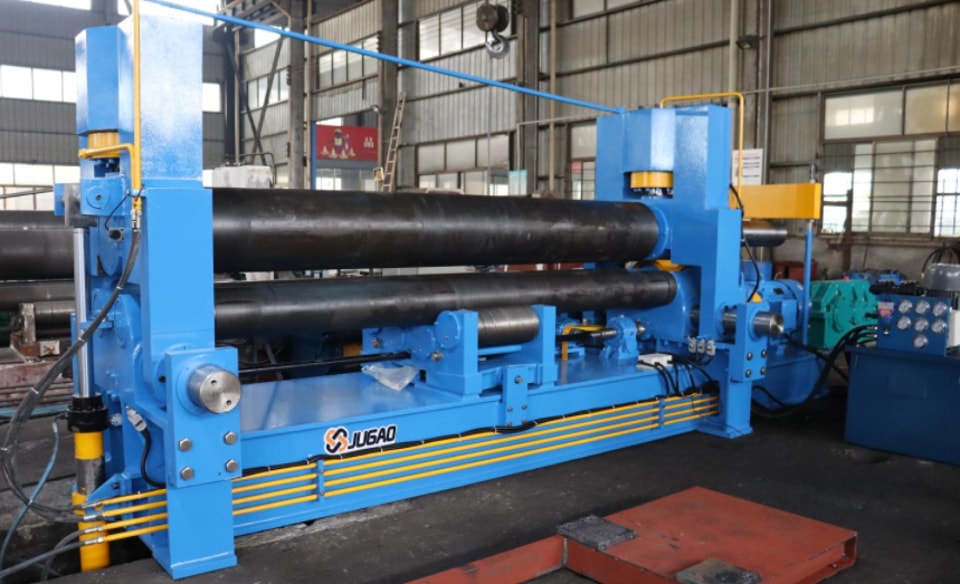

Верхний вал листогибочной машины симметрично расположен между двумя нижними валами. Гидравлическое масло в гидроцилиндре воздействует на поршень, обеспечивая его вертикальное перемещение вверх и вниз. Конечная шестерня главного редуктора приводит в зацепление шестерни двух нижних валов и вращает их, создавая крутящий момент для вальцовки листа. Под воздействием давления верхнего вала и вращения нижних валов металлический лист подвергается многократной непрерывной гибке, в результате чего происходит значительная пластическая деформация и лист сворачивается в требуемый цилиндр, конус или их часть. Недостатком такого гидравлического трёхвалкового листогибочного станка является необходимость предварительной гибки концов листа на другом оборудовании.

II. Устранение неисправностей листогибочной машины

1. Проверка сигналов интерфейса: проверяя интерфейсные сигналы системы управления станком с помощью программируемого контроллера листогибочной машины и сравнивая их с эталонными сигналами, указанными в руководстве по интерфейсу, можно определить соответствующие точки неисправности. 2. Измерение приборами: при сбое системы листогибочной машины для определения места неисправности используются стандартные электроизмерительные приборы и инструменты. Измеряются напряжение, параметры электропитания и импульсные сигналы неисправного участка в соответствии с принципиальной электрической схемой системы и электрической схемой станка. Если входное напряжение питания превышает допустимый предел, сетевое напряжение можно измерить вольтметром либо контролировать в режиме реального времени с помощью тестера напряжения, чтобы исключить другие причины. При возникновении неисправности в контуре позиционного управления листогибочной машины можно использовать осциллограф.

3. Анализ состояния прерываний ПЛК: при неисправности программируемого логического контроллера (ПЛК) причина прерывания сохраняется в стеке прерываний. С помощью программатора листогибочной машины после остановки системы можно просмотреть стек прерываний и стек блоков, а затем определить место неисправности по указанной причине.

III. Эффективные способы повышения герметичности листогибочных машин

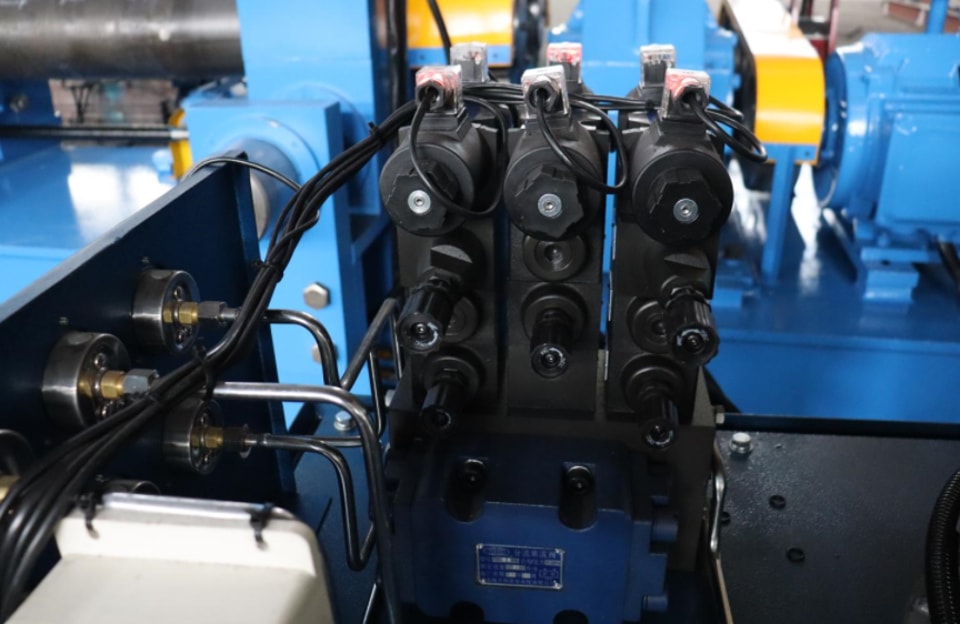

Независимо от размера предприятия или цеха, где используются листогибочные машины, такое оборудование должно оснащаться уплотнительными устройствами для предотвращения утечек и попадания пыли во время обработки. В гидравлической системе листогибочной машины уплотнительные компоненты, или уплотнения, предотвращают утечку жидкостей и твёрдых частиц между прилегающими сопряжёнными поверхностями, а также препятствуют проникновению внешних загрязнений, таких как пыль и влага, во внутренние компоненты машины. Утечка уплотнений в гидравлической системе листогибочной машины приводит к расходу рабочей среды, загрязнению машины и окружающей среды и может даже вызвать механические неисправности и травмы персонала.

Надёжность и срок службы уплотнений гидравлической системы являются важными показателями качества гидравлической системы листогибочной машины.

За исключением щелевых уплотнений, уплотнения предназначены для уменьшения зазора между двумя соседними сопряжёнными поверхностями до значения, меньшего минимального зазора, через который может пройти герметизируемая жидкость. Контактные уплотнения гидравлической системы листогибочной машины обычно подразделяются на самоуплотняющиеся уплотнения с обжатием и самоуплотняющиеся самозатягивающиеся уплотнения, также известные как манжетные уплотнения. Однако на работу различных уплотнений в гидравлической системе листогибочной машины влияют разные факторы. Например, на уплотнения трёхвалковой листогибочной машины также воздействуют температура, давление и рабочая среда.

 IV. Характеристики передачи листогибочных машин

При использовании редуктора в приводном оборудовании листогибочной машины он снижает высокую скорость вращения электродвигателя за счёт зацепления меньшей шестерни на входном валу с большей шестернёй на выходном валу.

Редуктор листогибочной машины представляет собой механизм передачи мощности, который с помощью зубчатого преобразователя скорости снижает частоту вращения двигателя до требуемого значения с одновременным увеличением крутящего момента.

Редуктор листогибочной машины увеличивает выходной крутящий момент при снижении скорости вращения. Передаточное отношение по крутящему моменту рассчитывается как произведение выходного момента двигателя на передаточное отношение редуктора, однако следует избегать превышения номинального крутящего момента редуктора. Одновременно снижается момент инерции нагрузки; это снижение равно квадрату передаточного отношения редуктора.
