Различия между ножницами с поворотной балкой и гильотинными ножницами

I. Гидравлические гильотинные ножницы обеспечивают более высокую точность резки, чем гидравлические ножницы с поворотной балкой:

(1) Рассмотрим в качестве примера гидравлические ножницы с поворотной балкой и гильотинные ножницы размером 16×3200 мм: хотя в обеих конструкциях номинальный зазор между ножами составляет менее 0,06 мм, в модели с поворотной балкой неизбежно возникает люфт подшипников между поворотным рычагом и станиной. Совокупная погрешность, обусловленная этим люфтом и зазором между ножами, обычно превышает 0,10 мм. В отличие от них, у гильотинных ножниц’ножедержатель опирается на четыре крупных подшипника задней направляющей и прижимается к передней направляющей двумя подпружиненными подшипниками, что устраняет люфт на обеих направляющих. Благодаря этому суммарная погрешность, вызванная люфтом и зазором между ножами, не превышает 0,04 мм, обеспечивая более плавный рез без заусенцев.

(2) В ножницах с поворотной балкой используется дугообразный ножедержатель, который обеспечивает прямолинейность реза за счёт точечного контакта по дуге. В гильотинных ножницах, напротив, ножедержатель’перемещается вертикально относительно нижнего ножа, сводя к минимуму деформацию листа и обеспечивая превосходную прямолинейность реза.

(3) В ножницах с поворотной балкой точка приложения усилия и режущая кромка расположены на значительном расстоянии друг от друга; длительная эксплуатация приводит к усталости и деформации ножедержателя. Это вызывает значительное «раскрытие зазора между ножами» (прогиб), в результате чего на отдельных участках режущей кромки появляются заусенцы. В гильотинных ножницах гидравлические цилиндры, ножедержатель и режущая кромка расположены на одной вертикальной оси, благодаря чему конструкция устойчива к деформации.

II. Регулируемый угол резки

(1) Ножницы с поворотной балкой работают с фиксированным углом резки, поэтому скорость резки не регулируется.

(2) В гильотинных ножницах угол резки можно быстро регулировать, изменяя объём масла в замкнутых камерах двух последовательно соединённых гидравлических цилиндров. Увеличение угла резки повышает производительность, а уменьшение угла увеличивает скорость резки—что позволяет экономить время и энергию, одновременно эффективно снижая деформацию листа.

Преимущества прямоугольных ножей гидравлических гильотинных ножниц QC11Y

(1) Поскольку ножедержатель ножниц с поворотной балкой перемещается по дуге, в них можно использовать только ромбические ножи с двумя режущими кромками. В гильотинных ножницах ножедержатель перемещается вертикально относительно нижнего ножа, что позволяет использовать прямоугольные ножи с четырьмя режущими кромками и тем самым вдвое увеличить срок их службы.

(2) Ромбические ножи могут вызывать скручивание (изгиб) разрезаемого металлического листа—причём эта проблема усугубляется по мере уменьшения ширины отрезаемой полосы—тогда как прямоугольные ножи позволяют избежать этого дефекта.

III. Срок службы гидравлических цилиндров:

Полукруглые внутренние блоки, используемые в цилиндрах ножниц с поворотной балкой, сложно смазывать и ремонтировать. В отличие от них, промышленные цилиндры гильотинных ножниц не требуют отдельной смазки: масло, заполняющее верхнюю и нижнюю камеры, обеспечивает необходимую смазку, значительно увеличивая срок их службы.

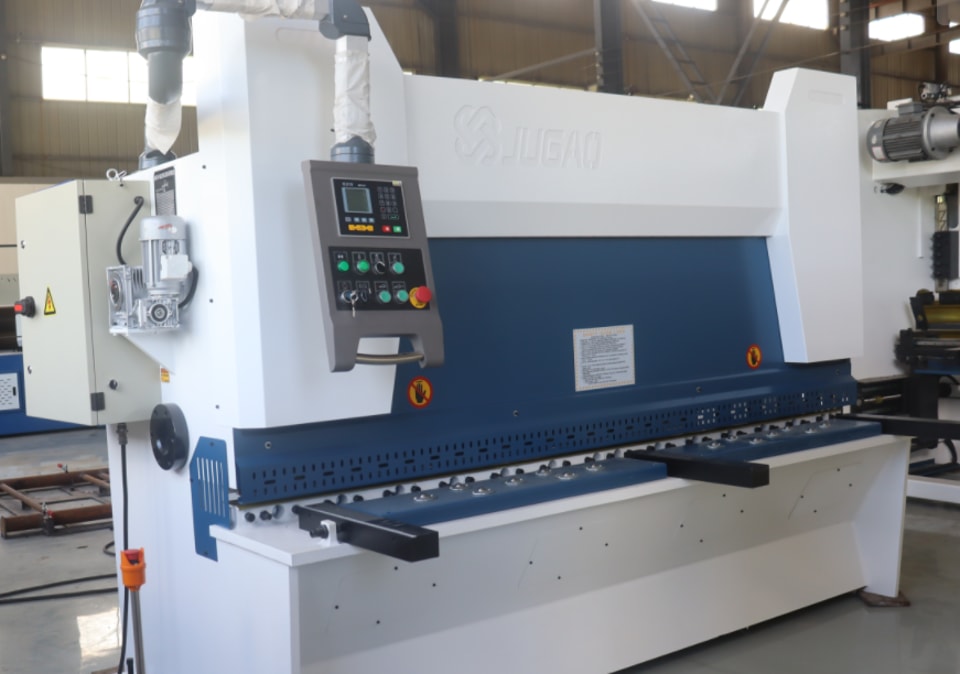

Конструктивные особенности и эксплуатационные характеристики гидравлических гильотинных ножниц QC11Y:

1. Цельносварная стальная конструкция; внутренние напряжения устраняются комплексной обработкой (вибрационным снятием напряжений и термообработкой), что обеспечивает превосходные жёсткость и стабильность.

2. Передовая интегрированная гидравлическая система обеспечивает высокую надёжность.

3. Трёхточечная система роликовых направляющих устраняет зазоры и повышает качество резки.

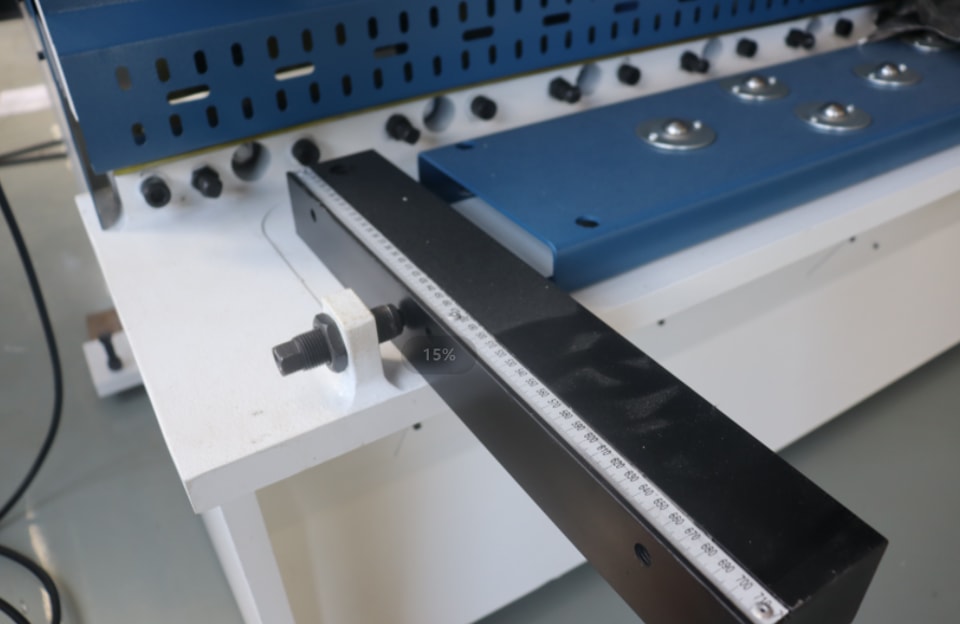

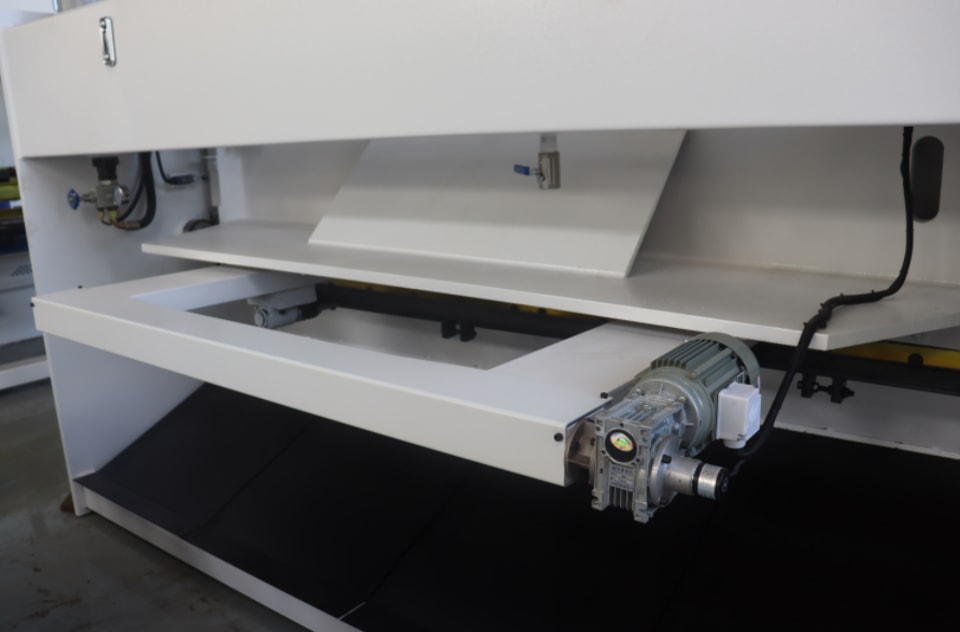

4. Электромеханический задний упор с ручной точной регулировкой и цифровым дисплеем.

5. Зазор между ножами регулируется маховиком, обеспечивая быструю и удобную настройку.

6. Прямоугольные ножи позволяют использовать все четыре режущие кромки, обеспечивая длительный срок службы.

7. Регулируемый угол резки сводит к минимуму скручивание и деформацию листового металла.

8. Ножедержатель верхнего ножа имеет конструкцию с наклоном внутрь, что облегчает удаление материала и повышает точность резки.

9. Оснащены функциями секционной резки и подсветки линии реза.
