Эффективная процедура замены отражающего зеркала в лазерной сварочной головке JUGAO

Содержание

1. Введение

2. Необходимые ручные инструменты и расходные материалы

3. Полное пошаговое руководство по эксплуатации

￮ Шаг 1. Открутите крепежные винты и снимите заднюю крышку двигателя

￮ Шаг 2. Осторожно отсоедините разъем сигнального кабеля

￮ Шаг 3. Ослабьте верхний стопорный установочный винт

￮ Шаг 4. Извлеките функциональный модуль двигателя

￮ Шаг 5. Заклейте открытое отверстие малярной лентой для защиты от пыли

￮ Шаг 6. Открутите винты кронштейна и замените отражающее зеркало

￮ Шаг 7. При установке нового отражающего зеркала соблюдайте правильную ориентацию

￮ Шаг 8. Точно отрегулируйте угловое положение отражающего зеркала

￮ Шаг 9. Установите модуль двигателя обратно в корпус сварочной головки

￮ Шаг 10. Затяните винты и подключите сигнальный кабель

￮ Шаг 11. Выполните калибровку центрирования по красной точке

￮ Шаг 12. Установите заднюю крышку двигателя и закрепите все крепежные элементы

4. Заключение

Замена отражающего оптического зеркала относится к ключевым операциям технического обслуживания ручных лазерных сварочных головок JUGAO. Она помогает поддерживать стабильную производительность и продлевает общий срок службы оборудования. Регулярное и правильное техническое обслуживание имеет большое значение для лазерных сварочных аппаратов. В данном техническом руководстве представлена подробная инструкция по замене отражающего зеркала в сварочных головках JUGAO. Строго соблюдая каждый описанный этап, вы сможете самостоятельно выполнять техническое обслуживание на месте и поддерживать стабильную работу сварочного оборудования.

Введение

Правильная замена отражающего зеркала имеет решающее значение для сохранения высокой эффективности и точности обработки лазерного сварочного оборудования JUGAO. По мере увеличения наработки на поверхности отражающего зеркала накапливаются пыль, металлические брызги и другие загрязнения, постепенно вызывая износ поверхности и ухудшение оптических характеристик.

Такое ухудшение снижает эффективность отражения и пропускания лазерного луча, что в дальнейшем приводит к ухудшению качества сварного шва. Поврежденные оптические компоненты могут стать причиной дефектов сварных соединений, неудовлетворительной работы оборудования и дополнительных затрат на ремонт. Своевременная замена неисправных отражающих зеркал предотвращает снижение производительности и обеспечивает стабильные, воспроизводимые результаты сварки на оборудовании JUGAO, соответствующие требованиям промышленного производства.

Это пошаговое руководство позволяет техническим специалистам цеха эффективно заменить отражающее зеркало без привлечения внешних инженеров. Как опытные сотрудники службы технического обслуживания, так и операторы могут следовать четким инструкциям на каждом этапе разборки и сборки. Правильное выполнение работ не только восстанавливает оптимальное состояние сварочной головки, но и продлевает срок службы оборудования. Защита оптических зеркал от загрязнений и царапин помогает сократить непредвиденные простои производства, повысить безопасность эксплуатации и обеспечить точность сварки. Освоение этих навыков технического обслуживания является выгодной инвестицией в надежность оборудования и эффективность производственных процессов.

Необходимые ручные инструменты и расходные материалы

Перед началом разборки заранее подготовьте перечисленные ниже принадлежности:

• Набор отверток различных типов и размеров

• Защитная малярная лента

• Новое оригинальное сменное отражающее зеркало JUGAO

• Специальные салфетки для очистки линз или мягкая безворсовая ткань

Заранее подготовленные принадлежности обеспечат бесперебойное выполнение всей процедуры замены зеркала и помогут не пропустить ни одного важного этапа.

Полное пошаговое руководство по эксплуатации

В этой главе подробно описывается процедура успешной замены отражающего зеркала. Все этапы изложены максимально понятно, чтобы операторы могли выполнять техническое обслуживание сварочных головок JUGAO непосредственно в производственном цехе.

Шаг 1. Открутите крепежные винты и снимите заднюю крышку двигателя

Начните техническое обслуживание с откручивания крепежных элементов на лазерной сварочной головке JUGAO. Осторожно снимите заднюю крышку двигателя. Это откроет доступ к внутренним механическим узлам и обеспечит пространство для последующей замены отражающего зеркала.

Шаг 2. Осторожно отсоедините разъем сигнального кабеля

С умеренным усилием извлеките штекерный разъем сигнального кабеля. Обеспечьте достаточное рабочее пространство для дальнейшей разборки. Обращайтесь с жгутом проводов особенно осторожно: не допускайте царапин и перекручивания кабелей, иначе это затруднит последующую сборку.

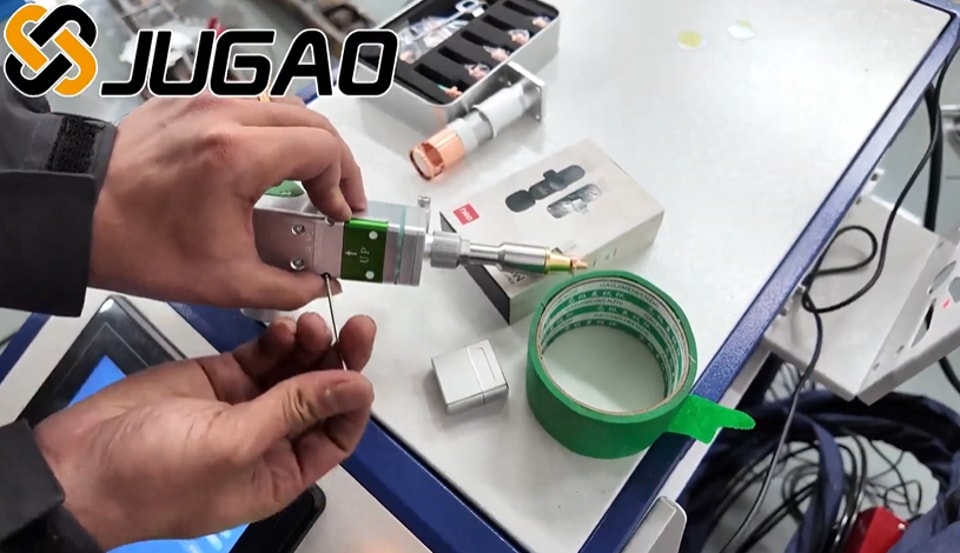

Шаг 3. Ослабьте верхний стопорный установочный винт

Найдите верхний установочный винт и ослабьте его. Это создаст необходимые условия для извлечения модуля двигателя и является обязательным этапом замены отражающего зеркала.

Шаг 4. Извлеките функциональный модуль двигателя

Медленно и плавно выдвиньте весь модуль двигателя. Это обеспечит доступ к монтажному кронштейну отражающего зеркала, на котором будет выполняться его замена.

Шаг 5. Заклейте открытое отверстие малярной лентой для защиты от пыли

Заклейте малярной лентой открытые внутренние отверстия. Эта профилактическая мера не позволит пыли, металлическим частицам и загрязнениям из воздуха попасть во внутренние полости сварочной головки во время замены компонентов, сохраняя чистоту внутреннего оптического пространства.

Шаг 6. Открутите винты кронштейна и замените отражающее зеркало

Открутите крепежные винты на опорном кронштейне отражающего зеркала. Снимите старое поврежденное зеркало и установите новую запасную деталь. Всегда соблюдайте осторожность при обращении с оптическими элементами: царапины на поверхности ухудшают эффективность отражения луча.

Шаг 7. При установке нового отражающего зеркала соблюдайте правильную ориентацию

При установке нового отражающего зеркала направьте его светопринимающую поверхность в сторону разъема кабеля. Правильная ориентация является основой оптимального отражения света и нормальной работы оборудования.

Шаг 8. Точно отрегулируйте угловое положение отражающего зеркала

Отрегулируйте угол наклона установленного отражающего зеркала. Убедитесь, что амплитуда его поворота влево и вправо остается одинаковой. Такая калибровка обеспечивает правильную траекторию отражения света.

Шаг 9. Установите модуль двигателя обратно в корпус сварочной головки

После установки зеркала и регулировки угла осторожно поместите модуль двигателя обратно в основной корпус сварочной головки. Убедитесь, что после замены все компоненты надежно установлены на своих местах.

Шаг 10. Затяните винты и подключите сигнальный кабель

Затяните все соответствующие крепежные винты, затем вставьте разъем сигнального кабеля в соответствующее гнездо. На этом основной этап механической сборки завершается, и сварочная головка готова к проверке юстировки.

Шаг 11. Выполните калибровку центрирования по красной точке

После замены отражающего зеркала необходимо выполнить юстировку центрирования по красному свету. Точное позиционирование красного луча имеет решающее значение для обеспечения последующей точности лазерной сварки. От юстировки луча напрямую зависит конечный результат обработки на сварочном оборудовании JUGAO.

Шаг 12. Установите заднюю крышку двигателя и закрепите все крепежные элементы

Установите задний корпус двигателя обратно на корпус сварочной горелки и полностью затяните все крепежные винты. На этом процедура замены отражающего зеркала полностью завершена, а узел зафиксирован для штатной эксплуатации.

Заключение

Если выполнять описанные выше операции поэтапно, замену отражающего зеркала в лазерной сварочной головке JUGAO можно провести без затруднений. Регулярный осмотр и своевременная замена зеркала поддерживают сварочную горелку в оптимальном рабочем состоянии, обеспечивая стабильную и точную сварку.

С помощью этого руководства специалисты на месте смогут самостоятельно выполнить данную процедуру технического обслуживания, сократив расходы на привлечение внешней технической службы.

При правильном выполнении всех этапов лазерное сварочное оборудование JUGAO обеспечит надежную производительность обработки в вашей мастерской. Помните, что своевременное обслуживание отражающих оптических зеркал является одним из ключевых факторов получения высококачественных результатов сварки при выполнении любых производственных задач.
