Особенности работы универсального листогибочного вальцовочного станка

В последние годы в нашей стране было произведено огромное количество универсальных листогибочных вальцов, а процессы их вальцовки становятся все более совершенными. С непрерывным развитием технологий производства гидравлических листогибочных вальцов точность и эксплуатационные характеристики отечественных компонентов достигли высокого уровня.

Ниже приведен обзор процесса вальцовки на универсальном листогибочном вальцовочном станке, который условно можно разделить на четыре этапа:

1. Предгиб: при вальцовке листа участок определенной длины на каждом его конце не изгибается из-за отсутствия контакта с верхним валком; это называется остаточной прямой кромкой. В процессе небольшой рычаг, на котором лист начинает изгибаться, называется теоретической остаточной прямой кромкой, а ее величина зависит от конструкции оборудования и формы изгиба.

2. Центровка: цель центровки — обеспечить, чтобы образующая заготовки​​была параллельна оси валков, предотвращая перекос при изготовлении.

3. Вальцовка: вальцовка является основным процессом формообразования изделия и может выполняться как за один проход, так и за несколько проходов. Многопроходная вальцовка обычно применяется для гибки толстых листов. Количество проходов зависит от технологических требований и возможностей оборудования. При значительной упругой деформации после холодной вальцовки необходимо предусматривать определенный припуск на перегиб.

4. Правка: цель правки — сделать кривизну всего круга как можно более равномерной, чтобы обеспечить качество изделия.

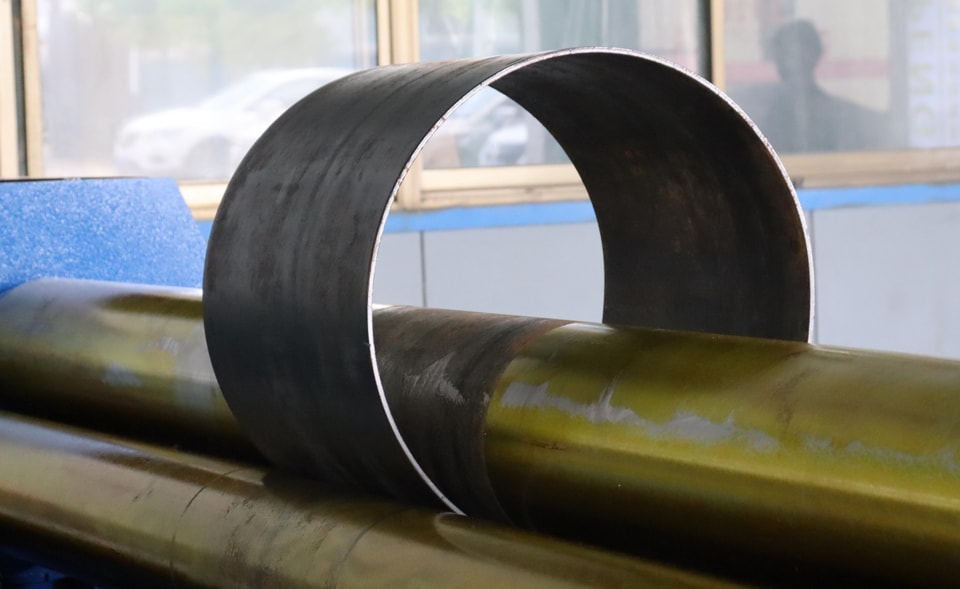

Общий процесс формовки круга состоит из трех этапов:

(1) Загрузка: в соответствии с опытом или расчетом отрегулируйте рабочий валок в положение требуемой большой корректирующей кривизны.

(2) Вальцовка: прокатайте валок 1–2 раза под корректирующей кривизной, чтобы обеспечить равномерность всего кольца.

(3) Разгрузка: постепенно снимайте нагрузку и несколько раз прокатывайте заготовку при постепенно уменьшающейся корректирующей нагрузке

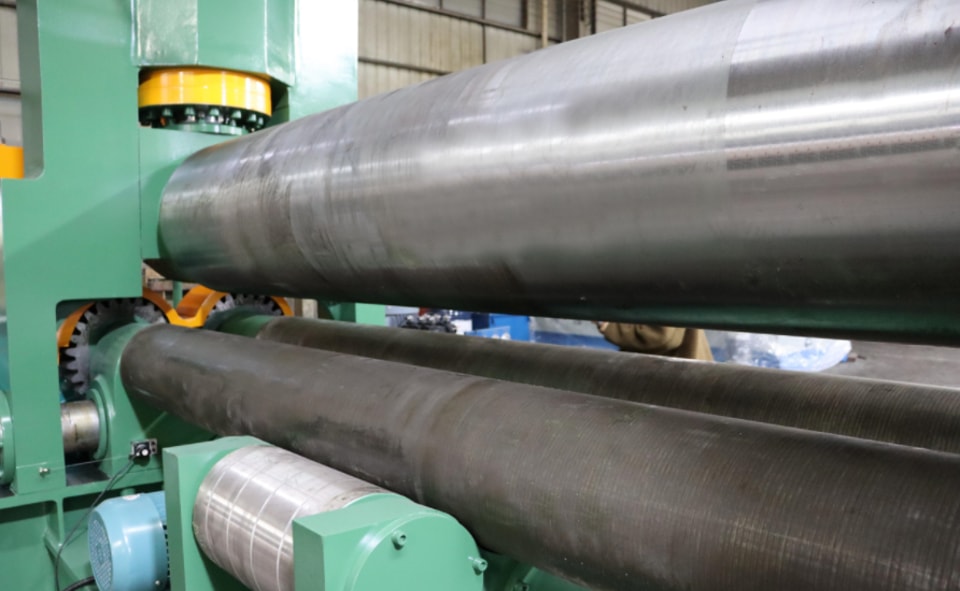

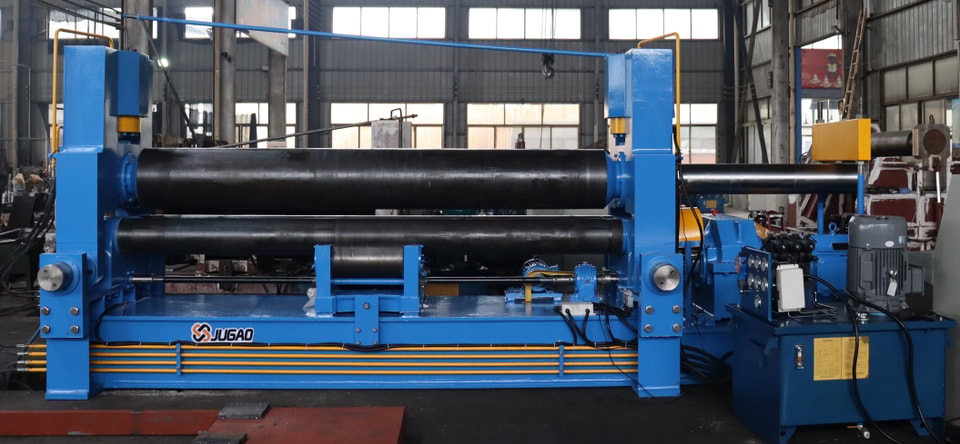

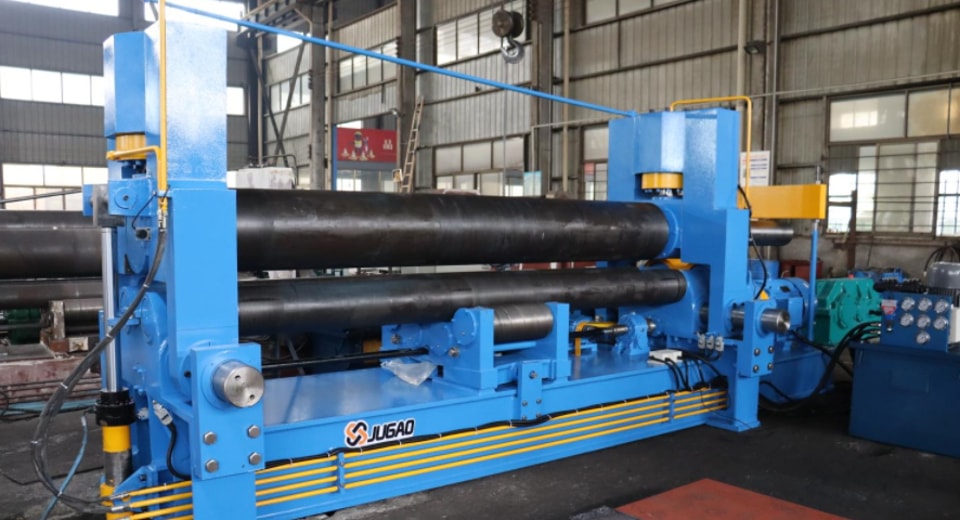

В целом универсальный листогибочный вальцовочный станок использует гидравлический привод для подъема и горизонтального перемещения верхнего валка, приводится нижним валком и оснащен электрической централизованной системой управления. Он позволяет за один раз выполнить предгиб обоих концов листа, а также вальцовку цилиндрических и дугообразных заготовок. Кроме того, он может выполнять определенное профилирование и правку металлических листов. Он обеспечивает прямой предгиб, экономию времени и материалов. Оборудование оснащено системой ЧПУ для повышения степени автоматизации.
